magnetoscope S-VHS panasonic nv fs100

Bonjour,

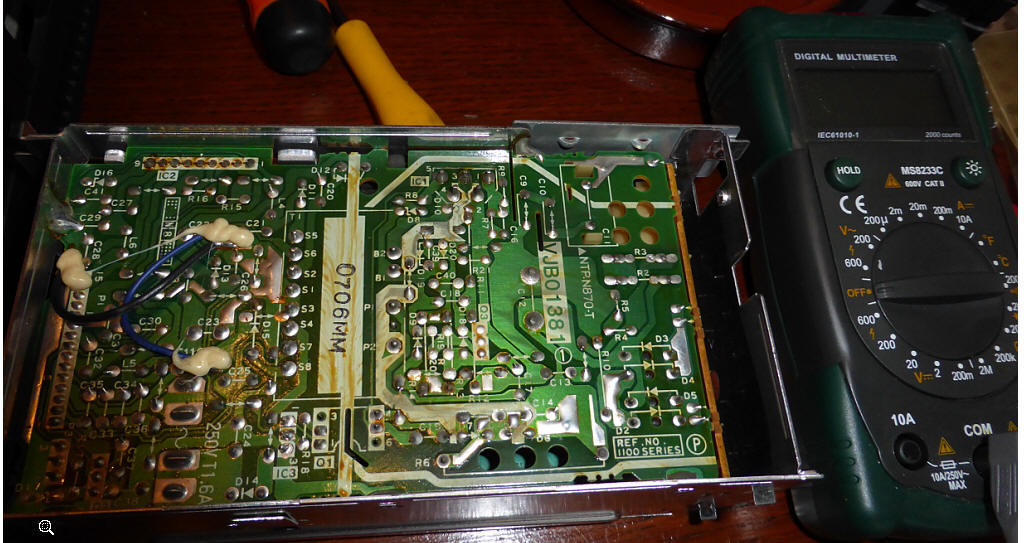

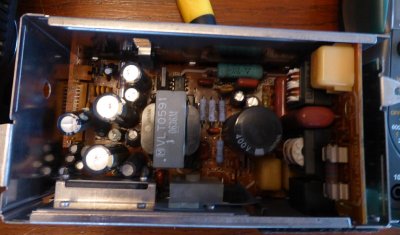

J'ai démonté l'alim et de visu je n'ai pas vu de défaut de soudure ni de condensateur avec des bavures ou des gonflements.
J'ai ensuite mesuré tous les éléments un par un et je n'ai pas trouvé d'anomalie.

j'ai refait un essai avec du froid sur l'alim en S-VHS l'image était correct pendant 30 minutes (mais avec des coupures de 1 à 2 secondes de temps en temps) puis après l'image est dégradée pendant 5 minutes puis plus d'image.
et après j'ai mis la K7 VHS et j'ai eu une image correcte pendant 3 heures.



Bonjour,

"J'ai ensuite mesuré tous les éléments un par un "

avec quoi ?
un condo de filtrage d'alim ne se mesure ni avec un contrôleur ni avec un capacimètre
ils indiqueront toujours la valeur marquée dessus même s"il est mort
il faut un pont de mesure RLC 4 fils avec mesure de l'ESR, ça vaut plus de 300 € en chinois et hors de prix en non chinois !
et il faut dessouder le condo à mesurer, car s'il y a un filtre C-L-C, ça mesurera bon même si l'un des deux est cuit
sinon, méthode que j'ai toujours utilisée :
en marche, mesurer à l'oscilloscope chaque + des condos juste après la diode
si plus de 0,5 V P/P , condo à changer

mon pont RLC :



Michel...



magnetoscope SVHS

Bonjour,
Je viens de lire vos discussions et en effet ayant utilisé a des fin semi professionnel
ce genre de scope, j'ai été obligé d'installer des ventilateurs de pc (12v) derrière l’alimentation, mis en extraction et j'ai aussi mis une grille d’aération au dessus de l'alim. Car après plusieurs heures de fonctionnement j'avais des drop et des arrêt de lecture.
Si vous avez depuis ce temps, trouvé une solution n’hésiter pas à le signaler cela peut toujours servir.



Bonjour,

au boulot, j'avais un pont RLC 4 fils de marque Tegam-ESI américain
entre moi avec les scopes et mes collègues avec les télés, on changeait des chimiques tous les jours sur les alims à découpage
comme mes collègues venaient mesurer leurs chimiques sur mon pont, notre représentant voulait leur vendre un capacimètre Beckman à une centaine d'euros, et un autre d'une autre marque dans le même genre
on avait gardé exprès des chimiques morts pour tester
les deux capacimètres indiquaient à peu près leurs valeurs d'origine, alors que mon pont indiquait leurs vraies valeurs qui avait baissé de 100 ou 1000 fois
il faut un capacimètre qui prend en compte l'ESR (résistance équivalente série)
dans ce cas il est juste
il existe des ESR-mètre en kit pas chers sur ibé
et des vrais ponts RLC portatifs pour environ 150 € (chinois mais bons, de marque TongHui aussi sur ibé)
j'en ai acheté un, nickel, celui de la photo a rendu l'âme, hélas

Michel...



Bonjour,

bien sûr, moi pareil, mais que scopes, les TV, c'étaient mes collègues
je voulais dire qu'un bricoleur sans stock peut se faire avoir, car le capacimètre Beckman indiquait environ 100 µF pour un 100 µF, alors qu'il n'en faisait même plus le centième

Michel...
