magnetoscope S-VHS panasonic nv fs100

Bonjour,
merci de ces informations.

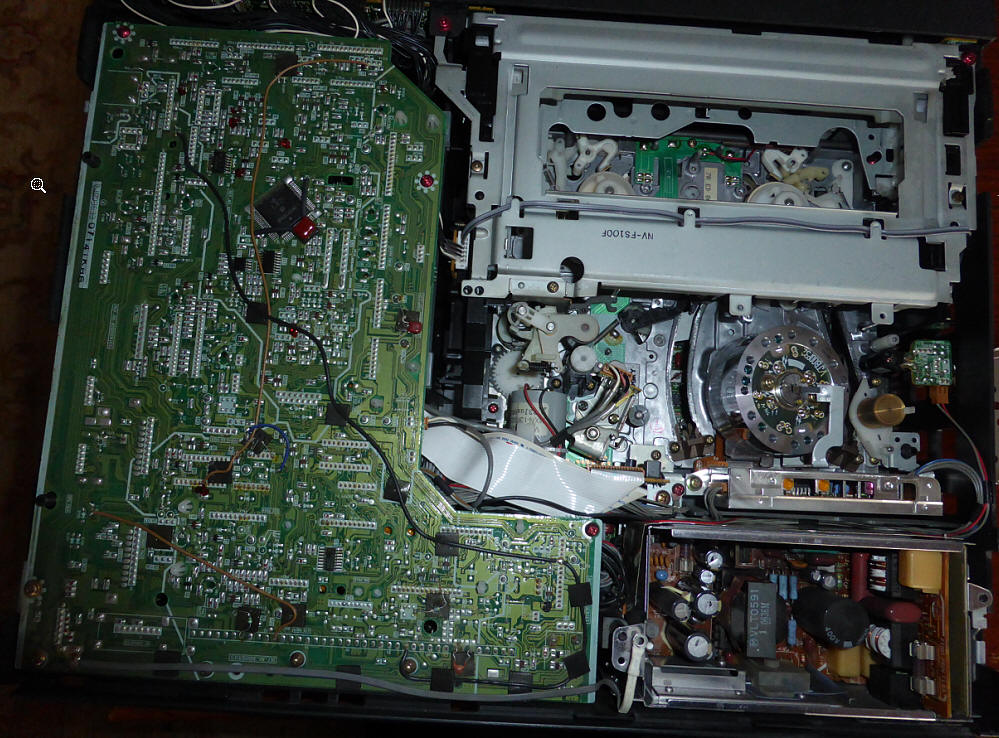

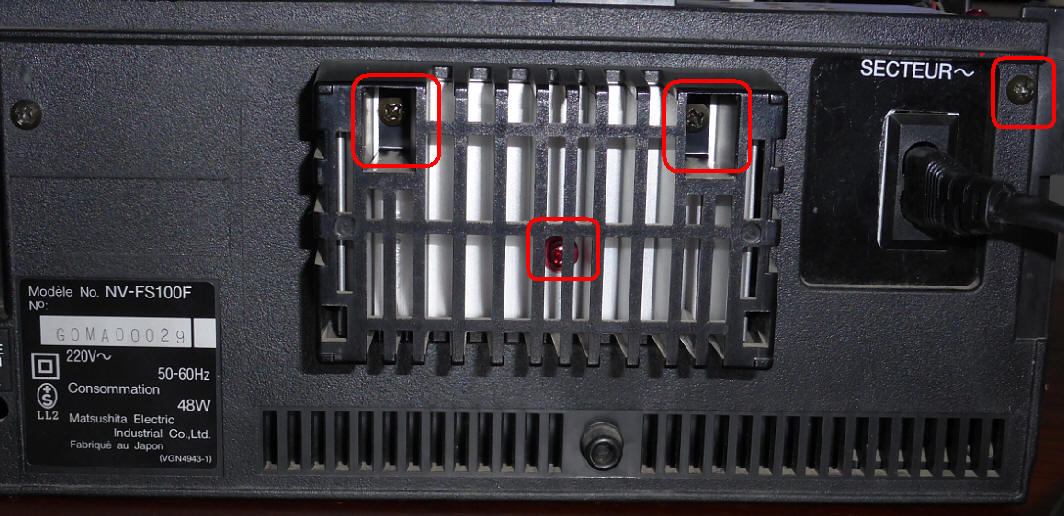

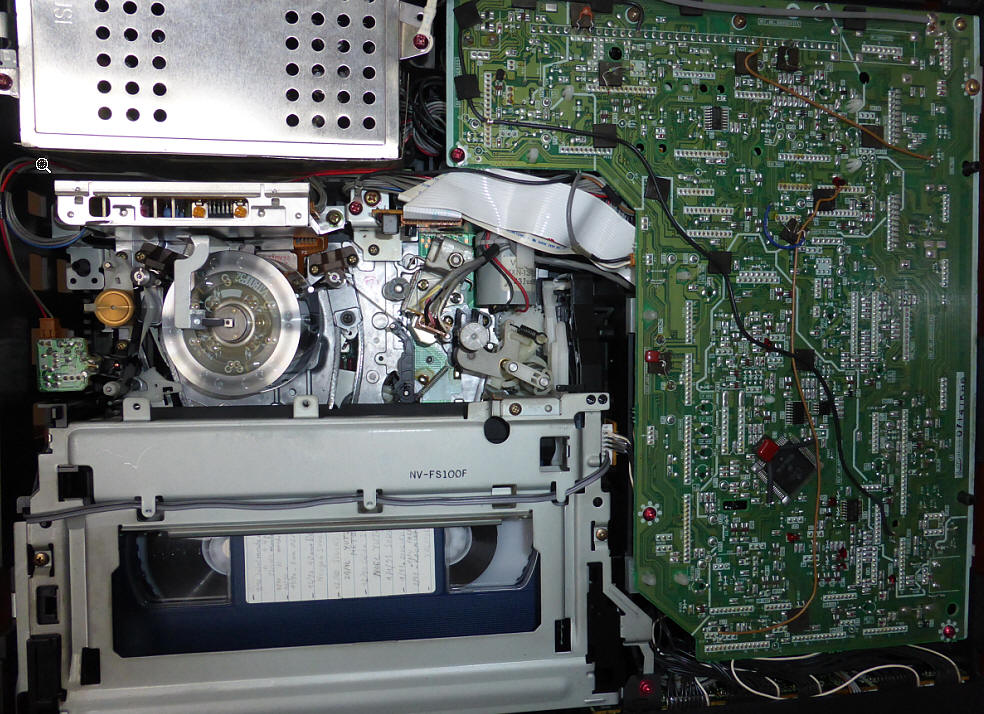

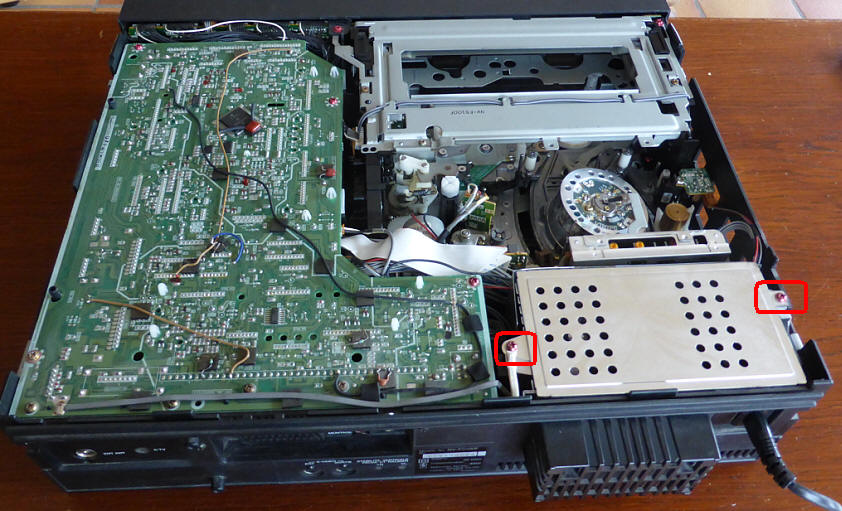

j'essaie de mettre 2 photos avec les vis pour démonter ?



Bonjour,
merci pour la réponse.

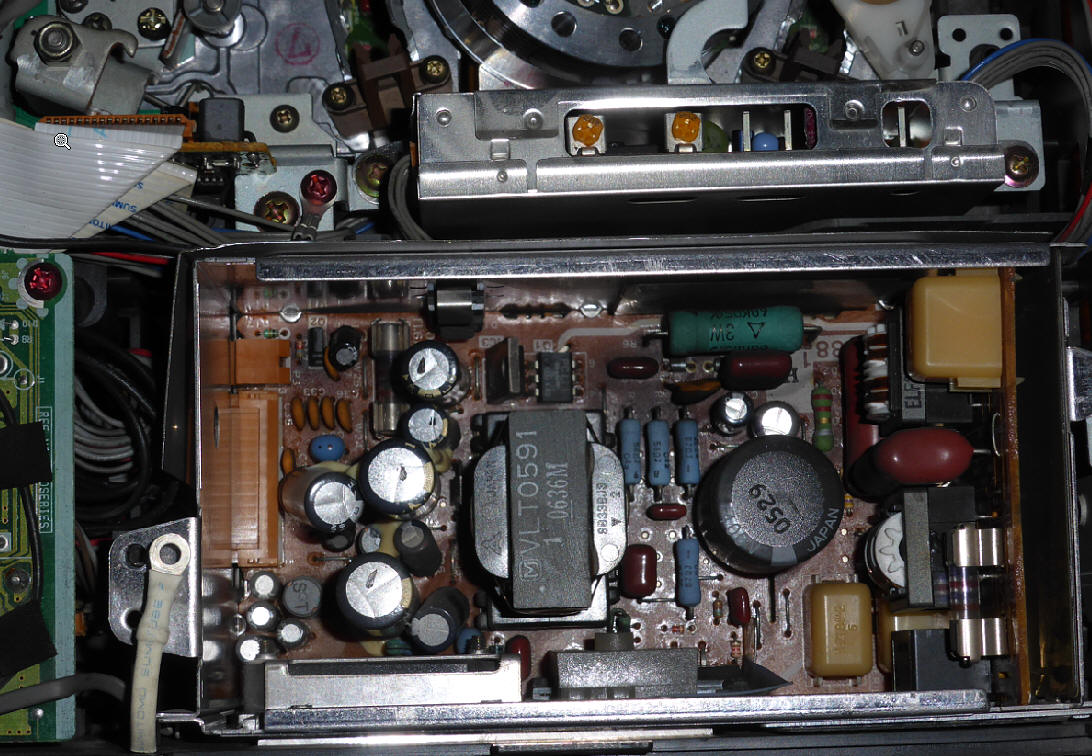

je mets 2 photos de la partie alimentation avec les vis apparents.
je ne sais pas s'il faut tous les dévisser.



Bonjour,

j'en ai réparé pas mal, il m'en reste encore deux qui fonctionnent
j'ai la doc (épaisse)
à part la mécanique, effectivement problèmes de chimiques dans l'alim
rien de visible, ce sont les valeurs qui changent, capacité qui baisse et ESR qui monte
un capacimètre premier prix ne le voit pas
une seule fois un chimique sec dans la chaine luminance, mais des heures à trouver avec la doc, un labyrinthe
il y a une discussion sur ce sujet quelque part dans ce forum avec shémas, emplacement des chimiques, etc...
mais bien deux ans en arrière

Michel...



Bonjour,

ok, pour moi, fini les réparations depuis 8 ans, sauf quand je ne peux pas faire autrement
bonnes fêtes

Michel..



Bonsoir,
Après 10 jours j'ai refais un essai aujourd'hui et toujours avec la même K7 S-VHS et j'ai des meilleurs résultats.
j'ai eu une image bonne qualité pendant 50 minutes environ et le son toujours correct.
pendant ces 50 minutes d'image correcte j'ai eu de temps en temps des perte d'image durant 2 ou 3 secondes.

Après 50 minutes l'image perd en qualité puis plus d'image et le son toujours bon.
Donc la panne est revenu comme avant.



nouvel essai

Bonsoir,
J'ai refait un essai aujourd'hui toujours avec la même K7 S-VHS capot ouvert et boitier d'alimentation ouvert ça n'a rien changé.

Au moment où l'image a disparu, j'ai testé la touche "pause" et l'image a réapparu.
Idem avec les touches "avance rapide", "retour rapide", "lecture X2" l'image a réapparu.



Pourquoi pas?
Dans le mesure ou une image apparait en pause et en transport de bande rapide, on peut soupçonner un problème de synchro. Ne pas oublier la tête fixe CTL qui est utilisée pour synchroniser avance de bande et rotation du tambour.

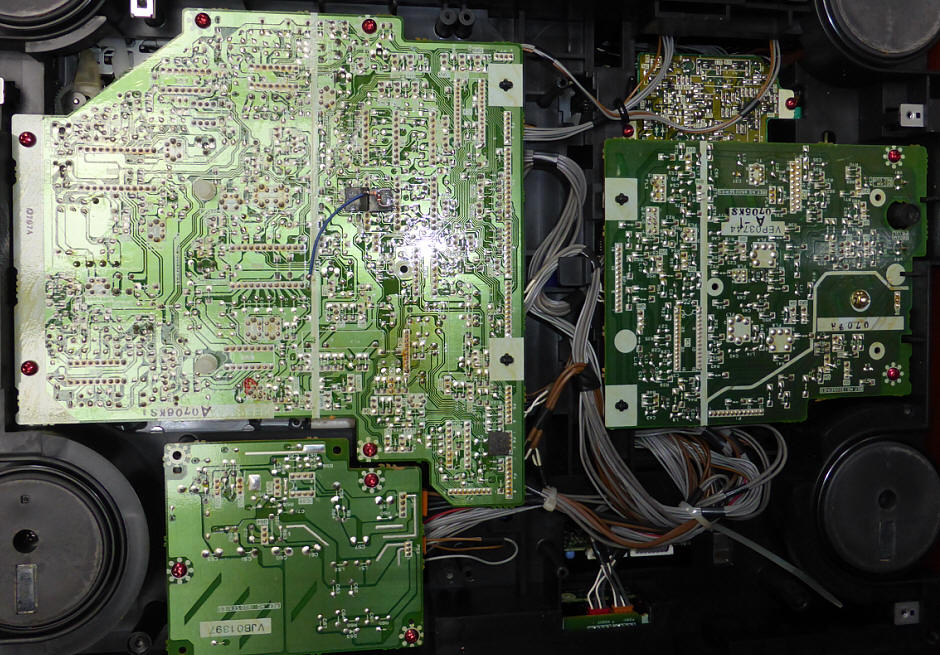

A voir la couleur cramée du pcb papier phénolique de l'alim, ce serait moi, je regarderai l'état des soudures en dessous.
mafach



Bonjour et meilleurs vœux pour 2014,

il est où le pcb papier phénolique de l'alim ? on le voit sur la photo ?



C'est la plaque sur laquelle se trouvent tous les composants.

pcb= printed circuit board
papier phénolique étant la matériau de construction

Avant de démonter l'alim, je t'invite à commencer par la préconisation ne nettoyage proposée par saint kro.

La tête CTL est la tête fixe se trouvant dans le chemin de bande. Il y a en fait 2 tête dans ce bloc. En bas, CTL (signaux de synchronisation) en haut, son mono longitudinal).
mafach



Bonne année 2014 à tous,

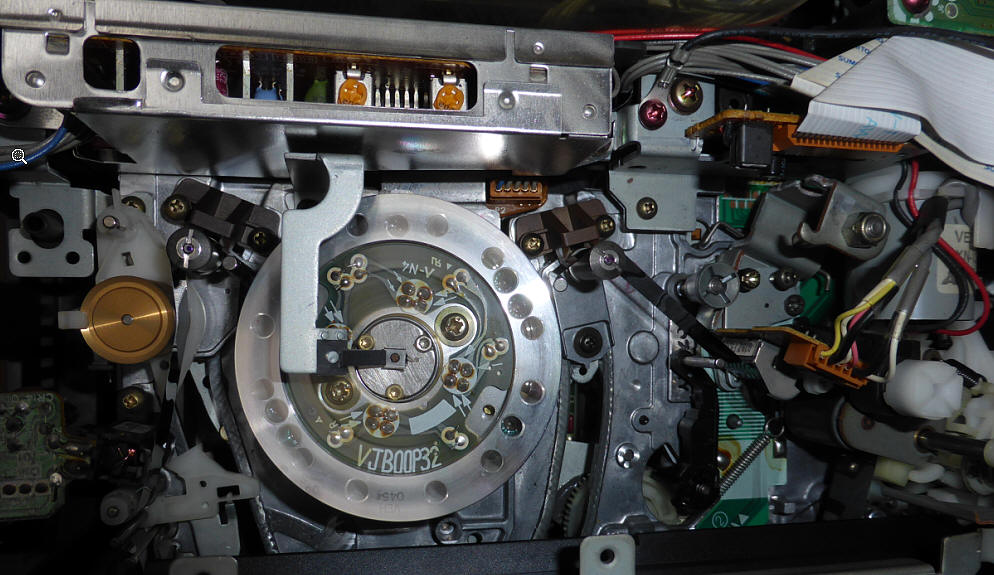

J'ai regardé le chemin de bande je n'ai rien trouvé d'anormal.
j'ai enlevé le cache dessous et de visu on ne vois rien d'anormal.

Par contre j'ai observé au bout d'environ 20 minutes le bloc alim est chaud et à ce moment l'image se dégrade puis 5 minutes après je n'ai plus d'image et là plus du tout même en pause et avance rapide.



Une alim qui chauffe n'a rien d'anormal.
Regarde la qualité des soudures des composants de l'alim.
Attention, le gros condensateur est chargé à plus de 300V. Il vaut mieux ne pas toucher pendant une dizaine de minute
mafach
