Ma Grue

Bonjour à tous ,
J'aimerais vous faire partager la construction de ma grue.

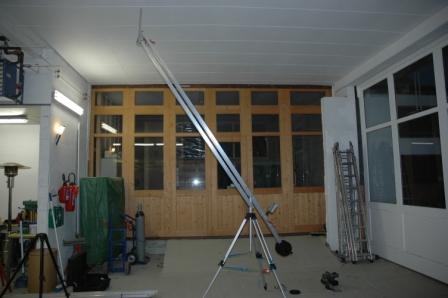

Voila début des travaux à une personne, hier vers 11.00 et une photo de l'avance à 18.00 hier soir.
Suite des travaux pour vendredi ,tronçonnage de la grue en deux avec la possibiltié d'y intégrer une rallonge de 1.5 supplémentaire,ensuite haubannage,équilibrage...etc et réalisation de la tête motorisée pour acceuillir une Z1.
la grue actuelle mesure 3.8m avec une élévation sur tépied de 4.5 m
Et c'est la que j 'ai trouvé des choses intéressante:
Pour la commande joystick :2 Servo Joystick
et le pan an tilt ici :Heavy-Duty Pan Systems
Résultat :YouTube - Pan, Tilt and Roll

La construction de la tête alu sera réalisée par mes soins ,et je ne prend que les accessoires chez Servo..
voila je vous ferais suivre l'évolution de cette grue dans ces prochains jours , merci à ce Forum ou on trouve touts plein de conseils...
Merci à vous et par la suite bien évidement les résultats en vidéo de la grue en action.
Amitiés cinéaste....



Je suis impatient de voir ça.
Le site de servocity à l'air de fournir tout ce qu'il faut pour faire un tête motorisée...



Genial

C'est exactement ce que je cherchais depuis des semaines? MERCI !!!!



Re Bonjour ,
Comme promis voici la suite de la construction de ma grue,
Aprés les modifications prévues ,voici la suite de la construction de ma grue.

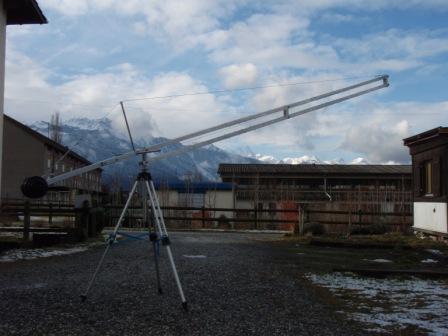

Aprés mesures,la grue fait une longueur de 6.50 hors toute et une élévation à 6.50m.
La semaine prochaine je m'attaque à la tête motorisée,et poignée de commande.
La poignée de gauche sera la commande caméra,stop -rec-zoom et la poignée de droite ,le joystick pour la tête.Touts les câbles passeront dans la tubulure.
Après quelques tests mécanique la grue fait preuve d'une grande stabilité.
J'en ai profité pour commencer le chariot dolly qui va acceuillir cette grue ,un chariot stable qui roulera sur des tubes ou la possibilité de mettre des patins fixe.....ce chariot pourra ce déplacer sur une longueur de 6.00m......la suite au prochain épisode.

Pour J2B , content d'avoir pu te faire avancer....dans tes recherches!
Bon dimanche à tous....
RTX...



Bonjour RTX et superbe réalisation

Pourrais tu nous dire à partir de quoi tu t'es basé pour réalisé ton trepied et surtout comment ta grue privote.
Une photo du sipport central serait la bienvenue.

Merci et j'ai hate de voir la suite....to be continued.........



Hello ,
Pas de problème avant tout je me suis basé sur beaucoup de recherche sur internet....google est ton ami.....Crane...test....etc ,ensuite passé au dessin, et à la réalisation.

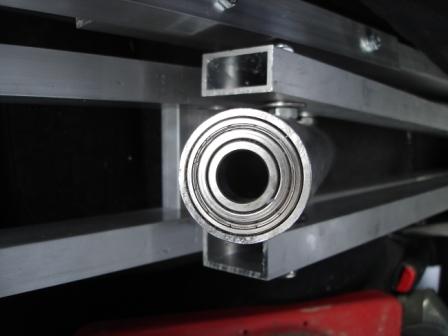

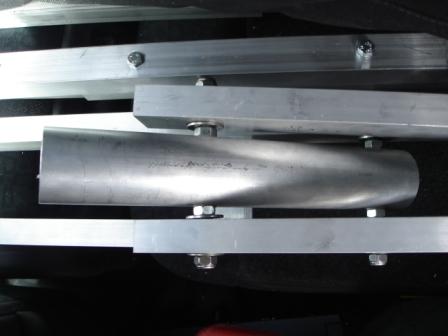

je te met les photos de la tête et de ces roulements ,un en haut et un en bas de tube.

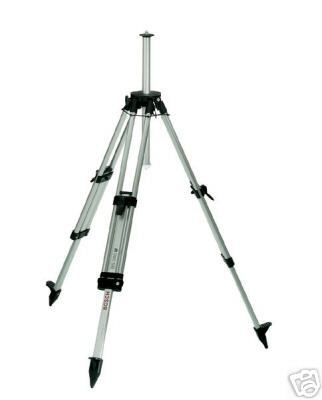

pour ce qui est du trépied ,il s'agit d'un tripode de visée laser Bosch solide et trés rigide.

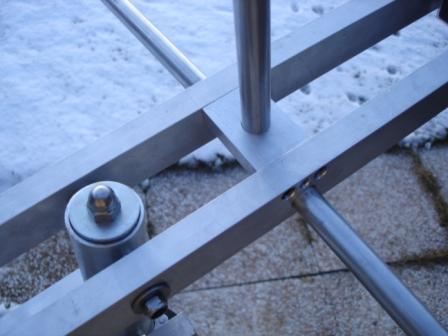

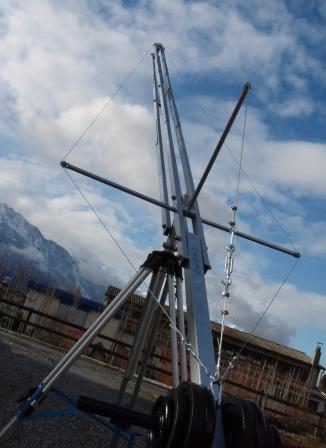

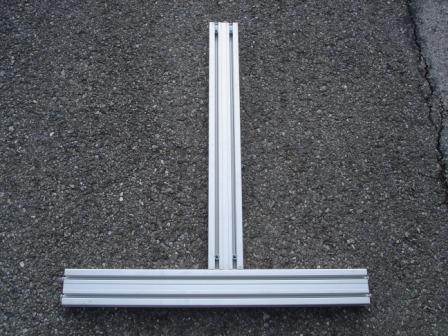

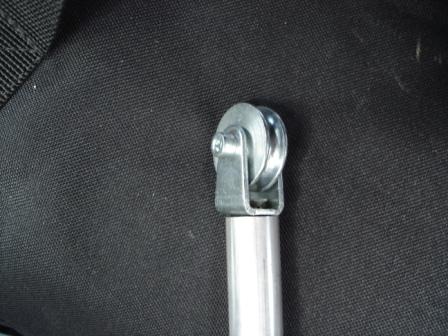

la photo avec la roulette est le détail des bras d'aubannage.et la photo de la tubulures en T est le futur support du Dolly de la grue.
Voila....a bientôt pour la suite des aventures.......

RTX...bon dimanche



Re Bonjour ,
Un petit dessin encore......de la grue
A bientôt

RTX

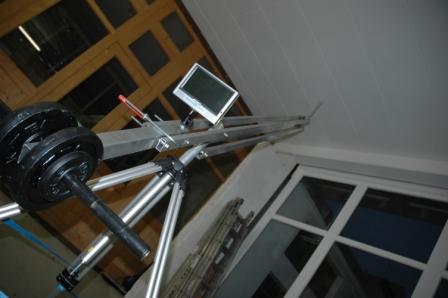

Quelques photos avec un peu plus de détails....pour les intéressés !

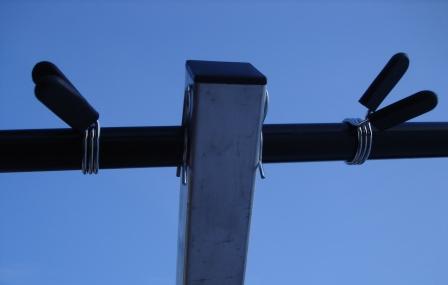

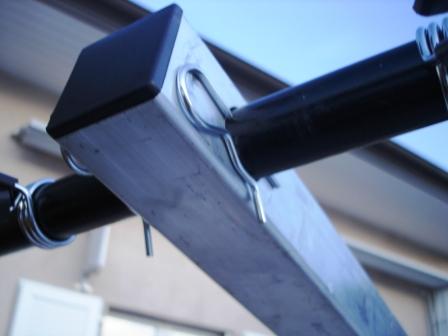

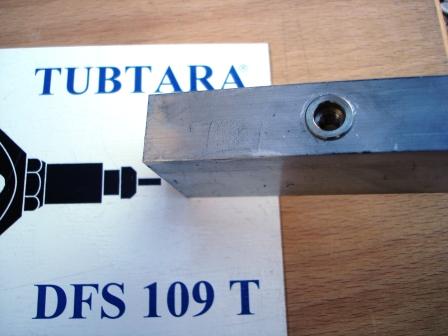

Fixations avec Tubtara ,détails de la poignée pour contre-poids, détails aubans.

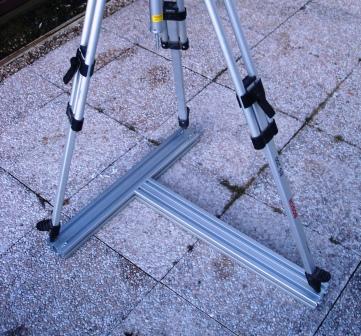

Et une photo avec le début du chariot dolly........

Bonne fin de dimanche....

RTX



Merci pour tes photos

Mais pourrais tu nous en dire plus sur la partie centrale, comment as tu réalisé la pièces qui permet de faire pivoter la grue et comment as tu assembler le tout pour le lier au trepied.

Merci encore



re bonsoir ,

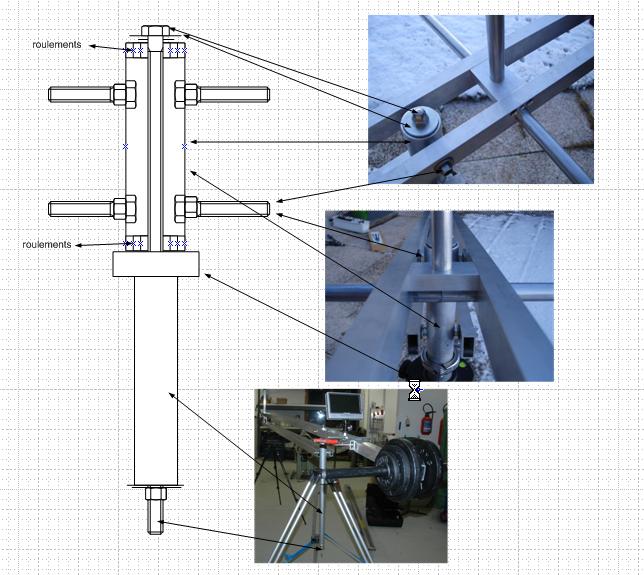

Voila je t'ai fait un croquis rapidement rien que pour toi car je n ai pas vraiment de plan pour cette grue.... sans conserver l'échelle,mais le principe y est ...
En espérant que cela t'éclair un peu
Envoye mon un e-mail le PDF fait 250k.
En fait le roulement est chassé dans le tube alu.
Le centre du roulement est maintenu avec une tige filetée inox de 10 longueur environ 70 cm avec des rondelles ,prendre bien soin de mettre une plus petit rondelle dessous afin de pouvoir fair tourner le roulement....idem pour le deuxième roulement.
Voila j'espère que c est assez claire.
Demain quelques amélioration sur la grue et début du chassis de la tête dans l'attente de recevoir le matériel de servo city :
soit :
2* GDP985A-BM Pan System
1* Servo Recorder/Playback Controller
1* 2 Servo Joystick
et une fois 8-SCB Software
juste pour voir et faire des essais
Voila bonne soirée à tous et à bientôt pour de nouvelles aventure.
ce serais kool de recevoir des avis ,,,critiques,,,,je fait peut être des trucs de faux...??tous commentaires bienvenus.

Passez une bonne soirée.....chez moi c est la neige !!!!!!!!



Tu dis que le trépied est costaud mais il semble un peu léger quand même, au départ c'est juste fait pour porter un laser.



Hello Ice Lou ,

Le trépied est trés costaud ,plus costaud qu'un trépied en tube rond ,la seule chose est qu il 'n'est pas conseillé de le mettre en position maximum haute si je veux garder le maximum de solidité et de stabilité.Et de tout façon je ne peux pas autrement il me faut un escabot pour pouvoir la manipuler.

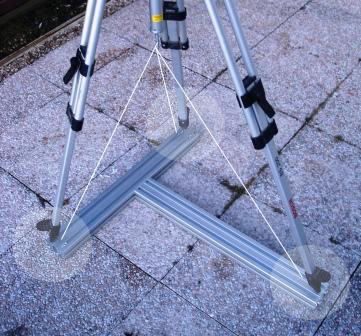

Ensuite les pieds seront de toute façon solidaire au support du Dolly et le centre tu trépied sera accroché sur des boucles du Dolly donc il sera vraiment stable et monobloc.
Surtout que le support en alu qui fera office de Dolly fera également de support au sol sans roue ,donc dans touts les cas il sera présent.

Mes premiers essais sont trés concluant avec le poid de ma grue ,une vieille VX 9000,1.5 kilo de plus en bout de fléche environ, ce que représentera le poid de la tête + 30 kilo de contre poid à l'autre bout ,le trépied à 75 % déplié....pas de probléme de fléchissement.
Je devrait alléger de 1 kilo ensuite car ma Z1 fait 1 kilo de moins que la VX.
Voila merci pour ta remarque positive.

Bonne journée à tous

RTX



Si ta Z1 fait 1kg de moins que la VX9000, ta grue s'allègera de beaucoup plus que d'un kilo. Il faut considérer que les moments (masse caméra x distance à l'axe de rotation) et (masse contrepoids x distance au même axe) s'annulent. Si le bras qui soutient la caméra est 6 fois plus long que celui du contrepoids, avec une caméra de 1 kg plus légère, tu gagneras 6+1 kg.
Toutes mes félicitations pour le travail soigné et la qualité des informations et des croquis. Tout va maintenant dépendre de la qualité des moteurs télécommandés.



Merci JULIEN ,
C'est effectivement approximativement au calcul que je suis arrivé,et c'est pour cela que je fait mes tests avec ma vieille VX, j'ai à ma dispo toute une série de contre poids ,de 1k....1.25.....2....2.5.....5....10k donc je suis paré pour toute les situations.
pour ce qui est des moteurs je suis assez confiant du matériel proposé et commandé:
YouTube - Pan, Tilt and Roll
Je me réjouis de pouvoir essayer la commande d'enregistrement:
Contrôleur de Servomoteur avec Enregistrement/Playback ServoCity - RobotShop.ca

Ensuite il ne restera plus qu'à faire du joli montage soigné,alligné..,mais je reste trés confiant....il le faut dans un projet !!
Merci pour tes conseils.
Pour ce qui est des photos ou croquis j'essaye de partager un max ,dans la limite de mon temps dispo.....bien sur.

Bonne journée à tous et merci à ce Forum

RTX



Re Bonjour ,

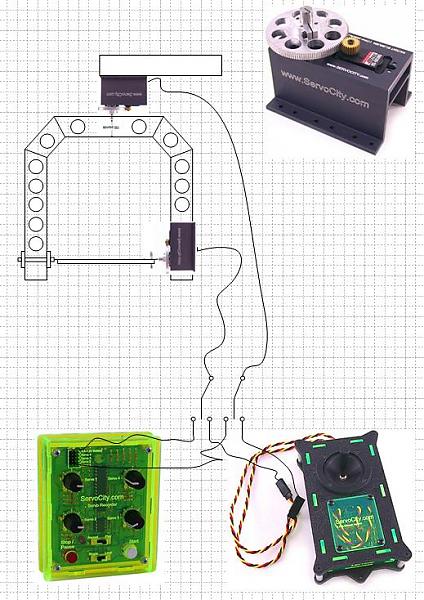

Voici un petit (croquis ) fait en 5 minutes de la tête ,et de son câblage ,le tout sera raccordé sur un interrupteur rotatif ,multicontact afin de pouvoir choisir AUTO / MANUEL
Dans l'attente de recevoir le matériel je paufine mes croquis.....

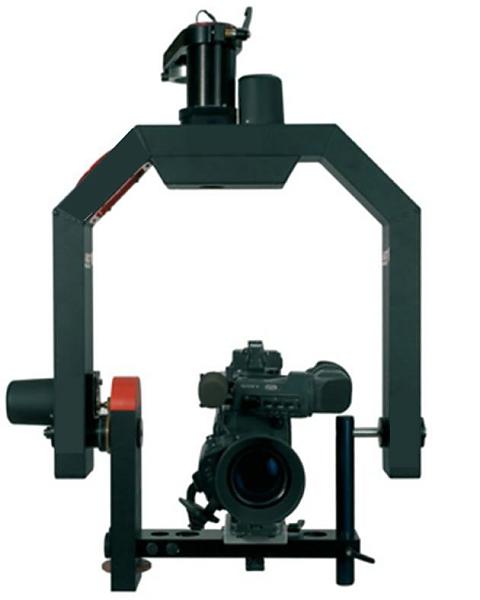

La vignette de droite , l'objectif à quoi j'aimerais arriver !!
Je ne peux malheureusement rien commencer avant....a part la Dolly....

A bientôt pour de nouvelles aventures.......
Bonne journée à vous

RTX
