Lampe du stroboscope de mon projecteur Pathé europ 9,5mm ne fonctionne plus

Bonjour,

Je possède un projecteur Pathé europ 9,5mm et la lampe du stroboscope ne fonctionne plus.
Déjà, je voudrais savoir comment elle doit fonctionner et par quel courant du projecteur elle est alimentée.

Et comment elle s'allume pour voir cet effet stroboscopique.

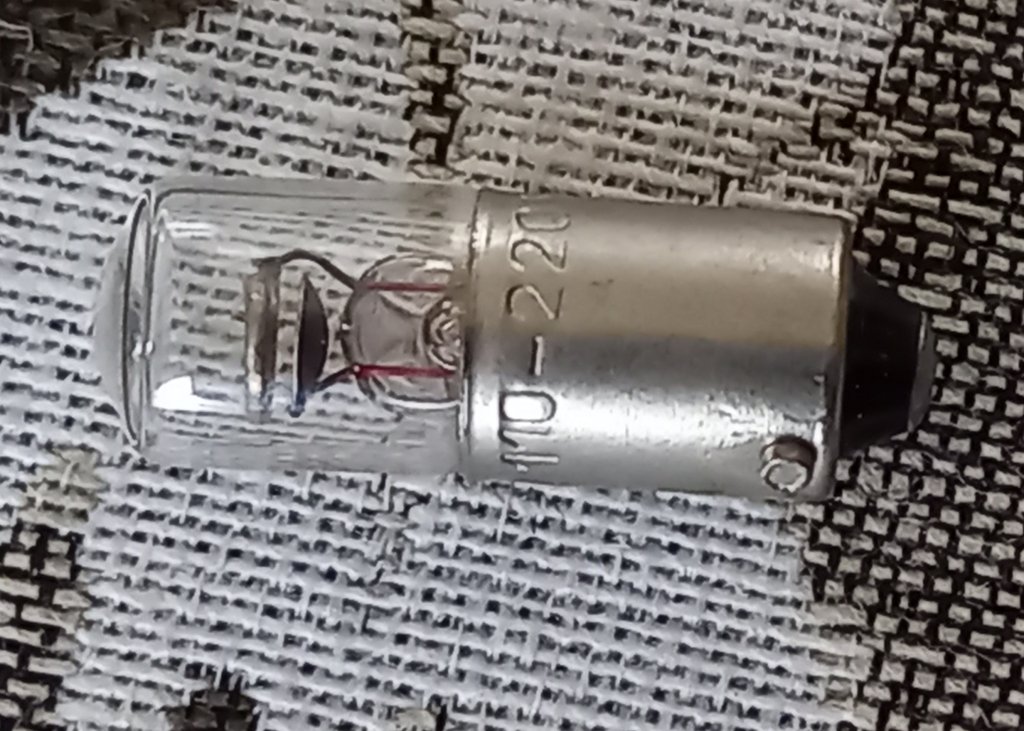

J'ai pris une photo de cette lampe, avec comme seule indication, 110-220V.
Je ne sais pas si cette lampe est HS, comment vérifie-t'on son bon ou mauvais état? Avec un ohmmètre comme pour une lampe à incandescence?

La notice dit ceci: "Corriger la vitesse de projection par le bouton des vitesses(29) jusqu'à quasi l'immobilité du stroboscope"

Merci à ceux qui pourront m'aider ou me donner des liens.

Merci



Saint kro avait donné un lien de pdf dans ta discussion de 2022 mais il fonctionne plus il me semble
Projecteur Pathé Europ 9,5mm | Film argentique : projection et numerisation
sans cette lampe il fonctionne ?



Oui il fonctionne bien, j'ai même déjà numérisé avec, cette lampe hs n'empêche pas le bon fonctionnement, mais il y a cette fonction dispo si c'est possible de rétablir cette fonction ce serait bien



Merci saint kro,
Mais je crois que j'ai pas trop compris comment ça marchait!
Est-ce une lampe qui doit éclairer un stroboscope?
Donc il faut installer un disque stroboscopique quelque part???? Mais où?
Cette lampe est installée à l'intérieur du projo, je ne vois aucun stroboscope à proximité



il est possible que pour obtenir les 50 impulsions , la lampe soit en serie avec une diode.
si la diode est defectueuse, la lampe peut ne plus s'allumer.
Mais ca peut aussi marcher a 100Hz.
en theorie , il y a un disque avec des traits, on peut le mettre a differents endroits.
tu trouve facilement des images de disque 50 ou 100Hz
En general le disque est fait pour une vitesse d'image particuliere.
Ici des disque 50 et 10Hz pour 16.66 i/s

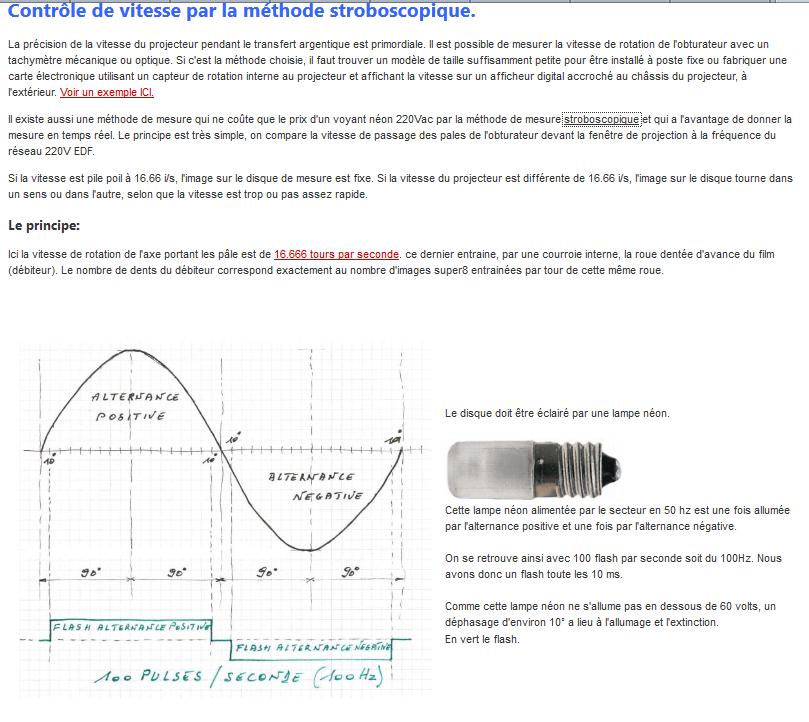

tu trouves des infos ici
Le Transfert Pellicule... : mesure de vitesse stroboscopique pour transfert à 16.66is



Non c'est pas moi qui indique cela, c'est la notice. Elle dit ceci: "Corriger la vitesse de projection par le bouton des vitesses(29) jusqu'à quasi l'immobilité du stroboscope"

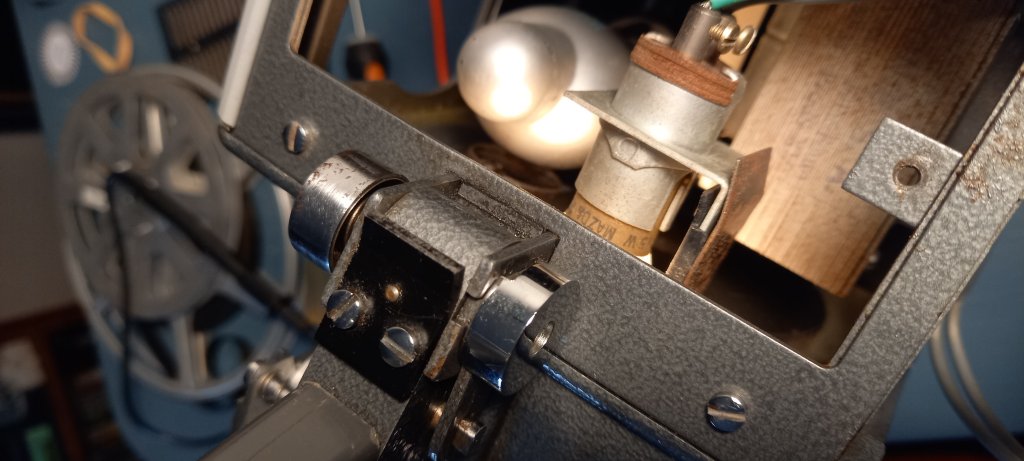

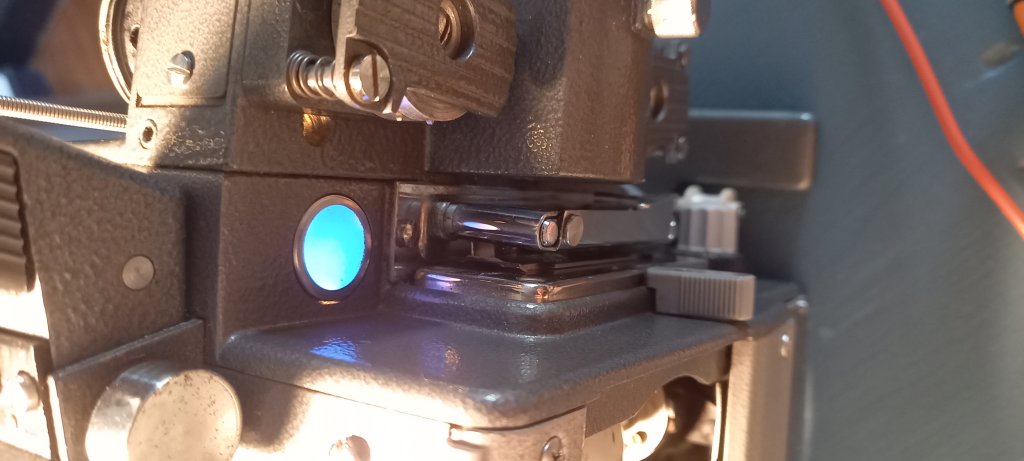

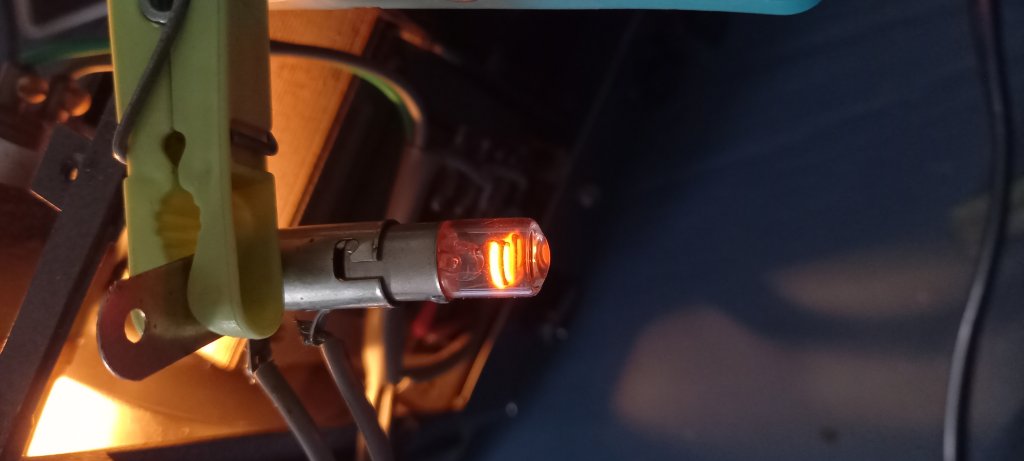

Voici une photo de la lampe dont la luminosité ne varie pas, projecteur en marche ou à l'arrêt, la tension à ses bornes étant toujours de 123 volts. Elle est fixée dans le projecteur et censée apparaitre derrière la pastille bleue sur une autre photo.
Mais il n'y a aucun disque stroboscopique nulle part. Elle ne sert donc à rien où elle est placée puisqu'aucun stroboscope à proximité.
J'ai vu plusieurs Pathé europ 9,5 aucun n'est absolument identique et je pense qu'au fil du temps, ils aient subi des modifs restées incomplètes.



Merci pour la vidéo....mais c'est moi qui l'ait postée il y a quoi....déjà 2 ans? Ou plus? Ou moins, je ne sais plus....
Comme dit dans le message précédent, la lampe s'allume mais comme elle n'éclaire aucun stroboscope à l'intérieur du projo, elle ne sert à rien. Donc je conserve la méthode que j'utilisais déjà comme le montre la vidéo. Un disque strobo collé sur l'axe du débiteur ici de 12 dents éclairé par un diode



Non pas du tout, quoique il faut que je regarde précisément le film quand il passe à cet endroit si on remarque un quelconque changement de la fixité ou non des perfos



comme en 9.5 tu as une perfo par image (donc 16.6/sec) le film peut difficilement jouer le role de disque strobo.

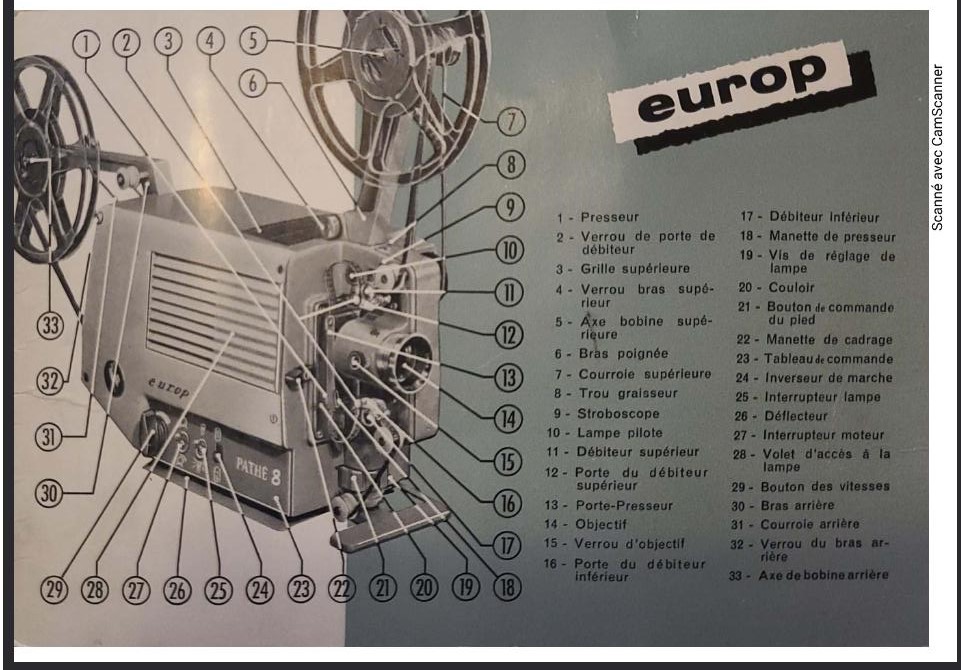

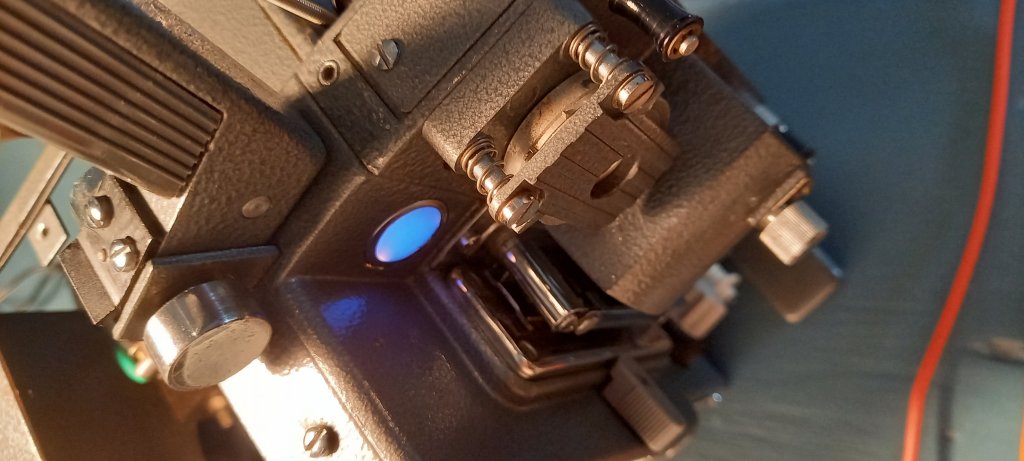

D'après une photo de la notice ci jointe, 9 stroboscope et 10 lampe pilote....qui éclaire la pastille bleue...c'est tout. D'ailleurs, confusion aussi car pour moi une lampe pilote c'est surtout une lampe qui éclaire et lit une piste optique, non?



le point 9 est identifié comme stroboscope, il n'est pas precisé que c'est une lampe.
c'est peut-etre juste un marquage sur le bord de la poulie.

quand au terme "lampe pilote", il peut revetir plusieures signification, de "lampe temoin" , simple indicateur, , ou encore fournir une source lumineuse necessaire a faire une mesure.(pour par exemple orienter un spot ou un flash sans avoir a allumer la lampe principale, mais aussi permettre l'acquisition d'un signal optique)
Une chose semble sure, dans le manuel ca semble bien etre 2 choses differentes.
