[VotreAvis] La diffraction limite-t-elle le détail de l'image enregistrée ?

Oui, à l' époque j'avais pensé à un "subterfuge" électronique...
... jusqu'à ce qu'un bon observateur mette en évidence, pour tous, cette "modification" interne visible au travers de l' objectif et sans modification du diaph ou de la vitesse d' obturation.
La discussion en cause doit encore se trouver ... quelque part au Repaire !

RETROUVE CELE-CI



C'est curieux en effet. Y aurait-il des filtres ND sur cette caméra ? Je ne la connais pas...
En tout cas, avec cette course à la sensibilité on se retrouve avec des caméras trop sensibles pour la plupart des situations ; on doit se barder de filtres, un comble tout de même.



Je viens de regarder sur ma HC9 et...idem.
On voit l'iris se fermer sur les premiers pas de la commande manuelle, puis il ne bouge plus sur plusieurs pas. On voit quelque chose qui obstrue la partie centrale, et le reflet change à chaque pas supplémentaire. Enfin, sur les dernier pas, l'iris continue de se fermer.

J'ai appris quelque chose. De cette observation, il semble que le filtre qui prends le pas sur la fermeture de l'iris a différentes valeurs.
mafach



Elle a été bien pensée cette petite caméra HDV ! Mais c'est curieux que ça ne soit pas mis en valeur dans les specs.
F/4 ça correspond en gros à une tâche d'Airy de 5 microns, soit un peu plus que la taille d'un photosite du capteur (cas limite au delà duquel le détail chute sévèrement) : ce n'est peut être pas un hasard si le filtre s'enclenche à F/4...



Bonjour,

j'ai comparé cet été ma EA-50 et ma DSR-250P
les deux au 1/50ème, sujets en plein soleil, ciel bleu, plages de sable et bateaux blancs
à partir de F-11 , ND-2 obligatoire sur la 250, sinon flou (mais expo correcte)
(ND-2 clignote dans le viseur)
diaph fermé à fond, besoin de rien sur la EA-50, piqué maxi
différences = tri-CCD de 1/3 de pouce sur la 250, APS-C sur la EA-50

Michel...



Info complémentaire HC9
La lecture de la doc technique (Lev3) confirme qu'il y a bien un pilotage de filtre ND.
Sur la carte LD21 (Lens Drive), l'IC5404 comporte les indications suivantes:
FOCUS/ZOOM MOTOR DRIVER, ND FILTER DRIVER, IRIS DRIVER
Il y a bien des lignes "ND_DRIVE +" et "ND_DRIVE -" qui sortent de l'IC.
mafach



Effectivement Michel, là c'est CQFD !
Le flou apparaît en SD 1/3 de pouce vers F/8 à F/11.

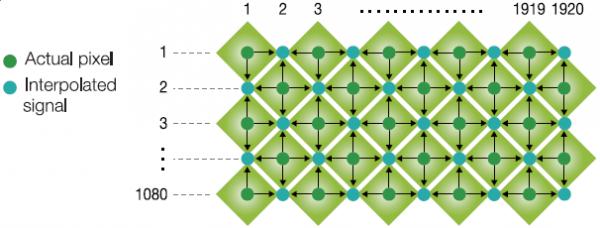

Ma NX5 réclame ND2 à F/6.8 ; j'ai fait le calcul, comme pour cette caméra il y a en gros 1358 photosites sur 5,2 mm (cf. PJ issue d'un doc. Sony), ça correspond à une tâche d'Airy qui fait presque 2 fois le taille d'un photosite (cf. doc. de Mier http://www.repaire.net/navig/prise_cameras/diffract1.htm communiqué par Guy-Jacques).
Par contre sur un capteur 4/3 de pouce comme une AF100, y a pas de demande de ND avant F/11 (voire même après) ; un peu comme avec ta EA-50 .



Je reviens sur la "découverte" de la progression de l' exposition du HCR-HC1E...
ça date de février 2006...
Ce camescope fut le premier HDV "grand-public" et les images qu'il produisait ont, à l' époque créé la surprise, une discussion sur ce camescope existait et alors possesseur, j'y participais -activement-
Suite à une information reçue de Jean-Luc (JLH37), j'avais relevé cette progression des ouvertures et ... échaffaudé une théorie numérique (et non électronique comme je l'ai écrit ci-dessus), ça s'est ensuite développé et c'est cinoche qui le premier au Repaire a observé l'action non pas d' 1 seul filtre neutre mais de plusieurs et ce de façon plutôt ... surprenante (la totalité de l'ouverture du diaph n'est pas toujours couverte!).
ça débute page 5; post 75 de cette discussion
http://www.repaire.net/forums/discussions-generales-video/115815-2-minutes-hc1e-5.html
et, ça s'est poursuivi jusqu'à "pleine compréhension" ... mais, les images de l' époque en ont disparu sauf quelques unes dues à Bertrand (bcauchy)...



Ce système de filtres ND existe peut être encore sur les petits caméscopes récents.
mafach, c'est quoi "l'IC5404" (source de tes infos) ?



Bonjour Michel,
il n'y a pas que la réorganisation en cause...
J'avais domicilié certaines de mes images chez un hébergeur... que depuis, une "lurette" je n'ai plus alimenté, et même connaissant leur adresse, il m'est devenu impossible de récupérer quoi que ce soit; et, pour les clips vidéo, déjà, au départ l' hébergement était limité dans le temps.
Ma remarque n'est donc ni une critique négative ni une "réclamation"...
Lorsque, comme ci-dessus, j'en possède "l'original", je le remets en "pièce jointe".

Bon bout d' An (expression marseillaise)



réponse à progressif.
La source de l'info est le "service manual". L'IC 5404 est un BU2343GLU-E2. Je n'ai pas la moindre idée de ce que c'est. Peut être un Asic?
J'ai vu que dans le service manual level 1, il est aussi bien évident dans la bloc diagram que le bloc optique comporte une commande ND.

mafach
Voir la pièce jointe HC9 cde filtre ND.zip



merci mafach (bien que je ne comprenne pas tous ces sigles).
