Injecter du phantom 48 volts dans un récepteur sans fil ?

Bonjour,

Si sortie sur transfo, ce dont je doute sur le récepteur, tu peux laisser le 48V.

Solution pas chère, faire un cable XLR/XLR en insérant, au prix d'une atténuation des basses fréquences, un condensateur sur chaque fil de modulation.
Tantale 20 à 50µF 50V

Sinon, passer par un transfo de modulation rapport 1/1.

A+



Oui c'est qu' XLs'ite dit, c'est tout ou rien comme sur les Zoom H4n, la plupart des consoles grand public telle la Behringer que tu m'avait passé. Ce que je fais pour ne pas malmener mes vieux HF 2012, je mets une mixette en amont qui fournira le 48 V et et je switche sur OFF le fantôme du H4n... et en plus ça épargne ses batteries qui ne tiennent pas longtemps, j'ai un meilleur contrôle des niveaux et un préampli moins rachitique.
Pour Video92, oui c'est logique mais je me suis demandé si XLs'ite n'a pas voulu dire "non alimenté en interne"



Faudra remettre en question toutes les transmissions et télécommunications.

En téléphonie, les 48V de la ligne traversent un transfo dans le téléphone de l'abonné.
En audio, sur les amplis à tubes, les 300 à 800V traversent un transfo pour alimenter les plaques (anode) des lampes de sortie.
En émission AM, la BF module au travers d'un transfo la HT des tubes HF.
Même Kudelski sur les Nagra, envoie le 48V des alim fantome sur le point milieu du transfo d'entrée du préampli.

Juste pour le fun, les transfos prévus pour être parcourus par du courant continu ont un entrefer dans le circuit magnétique pour éviter la saturation du noyau.

On les reconnait à la construction du noyau magnétique, composé d'un empilage de E I dans le même sens alors que ceux destinés uniquement à l'alternatif sont composé d'empilage E I croisés.

Donc les infos de sonelec, que je n'ai pas été voir, à prendre avec des pincettes.

A+



Evitons les confusions, le ME66 avec K6 n'a pas d'alim 48 V propre mais une alim par pile (K6) ... lorsqu'on alimente en 48 V c'est via la mixette ou la caméra sur lequel il est branché vers le K6 puis la tête !

Si c'est un LINE IN, c'est fait pour recevoir des signaux ligne et non en niveau micro, cas de la plupart des récepteurs HF qui sortent en niveau micro.
Il reste une possibilité, je parle du H4n (Ce Marantz je ne connais pas sauf pratiqué une fois un modèle sans XLR dont j'ai oublié la référence, mieux vaut donner à l'avenir la dénomination complète du matériel sinon pour nous ce n'est pas simple de faire une recherche) entrer sur l'entrée mini-jack 3,5 mm en virant le plug-in-power, Sennheiser avec les EW100 fournit un câble mini-jack en plus du XLR pour le récepteur. Ca désactivera le couple stéréo mais pas grave, par contre il faut passer (sur le H4n) en mode 4 canaux.

Autre possibilité, si ce sont des prises XLR "Combo" avec entrée jack 1/4" au centre sur votre Marantz, utiliser un adaptateur d'impédance genre Shure A85F ... XLR>jack 1/4" ... sur le H4n j'ai même un peu plus de niveau qu'en entrant directement sur les XLR par exemple sur un Schoeps en canal 1 le potar de niveau est à 100, sur le HF en canal 2 avec l'A85F n'est qu'à 32, sur le récepteur (SK2012) j'ai même atténué le niveau de sortie pour arriver à 78. Le Zoom H4n est bizarrement foutu ... les prises jack 1/4" sont des entrées pour "instrument" et les infos ne croulent pas sur les caractéristiques .... donc la manip était d' essayer de le rouler dans la farine :
A85F Line Matching Transformer | Shure Americas

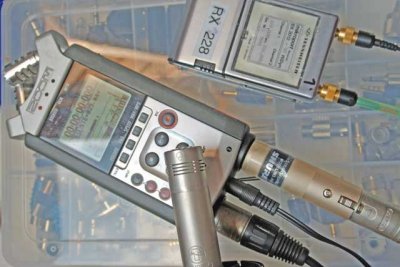

Testé sur mes HF et au voltmètre, aucune tension ne sort du Zoom sur le canal 2 équipé A85F, la qualité est excellente. Voir photo : on ne s'affole pas de l'antenne vert fluo, c'est juste une bidouille de plus ; une paille pour rigidifier l'antenne souple afin de grappiller quelques dB de signal HF sur ce vieux SK2012 VHF.



Je viens de parcourir la doc de ton Marantz PMD660, pas vu de prise "combo" ni d'entrée mini-jack externe pour micro, ni de mode 4 canaux; donc tout ce qui concerne les manips pour H4 ne s'applique pas, hélas. Tu peux soit utiliser une mixette ou alim fantôme externe ou appliquer les combines de Saint-Kro.



Non, c'est pas une question de surdimensionnement du noyau ou autre, c'est juste une technique de fabrication différente (entrefer) entre les transfos prévus pour être parcouru par du DC et ceux uniquement AC.

Si tu regardes dans un vieux poste TSF d'époque, le transfo de modulation n'était pas énorme, et pourtant il chargeait une ECL82 voire une EL84.

Quand on veut modifier un transfo classique (AC) en modèle modulation, il faut démonter toutes les toles en E et en I qui sont imbriquées, et remonter l'ensemble en empilant tous les E et tous les I dans le même sens et insérer une lamelle de plastique entre le E et le I.

Tu ne changes pas le noyaux, ni le bobinage....


A+
