[Débutant] Heurtier supertri série 53

L'art et la manière de se foutre du client, en poussant un peu il pouvait aussi dire qu'il fonctionnait en tri sous 400V et te fournir un second transfo

Ben, deux solutions :
Soit tu ajoutes un transfo 110/24V 600VA
Soit tu strappes la prise 4 plots et tu changes pour une lampe 110V 400W

A+

Edit lampe et transfo 110V et non 240V.

Moi aussi je fais de la tension, et je manque d'at...tension



Si on vous a donné un transfo externe 220 V > 110 V c'est que le projo est en 110 V, donc c'est du 110 V que l'on doit trouver au voltmètre. Ce que vous appelez embases ce sont des prises (les 4 trous), on sait grâce à vos essais que le courant (110 V) arrive sur les deux petites prises lorsque le projo est en marche, que se passe t'il au niveau des grandes prises, que sort il ? De l'alternatif ? Du continu ? Quelle tension ? Si toutefois il sort quelque chose ? Si comme vous le dites ces grosses prises sont reliées à la douille de la lampe et qu'il n'arrive rien comme courant quelques secondes après la mise en route, c'est qu'un élément manquant ou en panne empêche le circuit d'alimentation de la lampe de se fermer ...

Quelle tête a le contacteur mise en route moteur, allumage de la lampe ?

Pas besoin d'envoyer les photos en pdf, du jpeg basse definition suffira.

Voir une discussion ici : Le Transfert Pellicule... :: Présentation GillesH .... avec la présence d'anciens repairenautes et d'une photo plan large !


Grillé par Saint-Kro ... et mon toubib trouvait que je faisais de la tension ....



Il y a un truc qui me chiffonne.

Le bloc des 4plots ne semble pas une bidouille, mais je pense d'origine (rien qu'à voir l'isolation en presspahn)

Sur la plaque signalétique, on peut lire 110 - 125 V Alternatif ou Continu, ce qu'on appelait "tous courants" .

Or, comment expliquer un transfo si alimentation en continu ?

Et, si le 110V présent sur les deux petits plots lors de la position allumage servait à faire coller un relais pour alimenter le circuit lampe avec une autre source injectée sur les deux gros plots ?

A+



Non, ce n'est pas douteux, le bouchon male comporte les 4 plots in/out, donc pas de danger de ce coté là.

La partie concernant ce socle a été identifiée :
petites douilles alimentées lors de la position marche/lampe
grosses douilles vers le support de lampe

A+

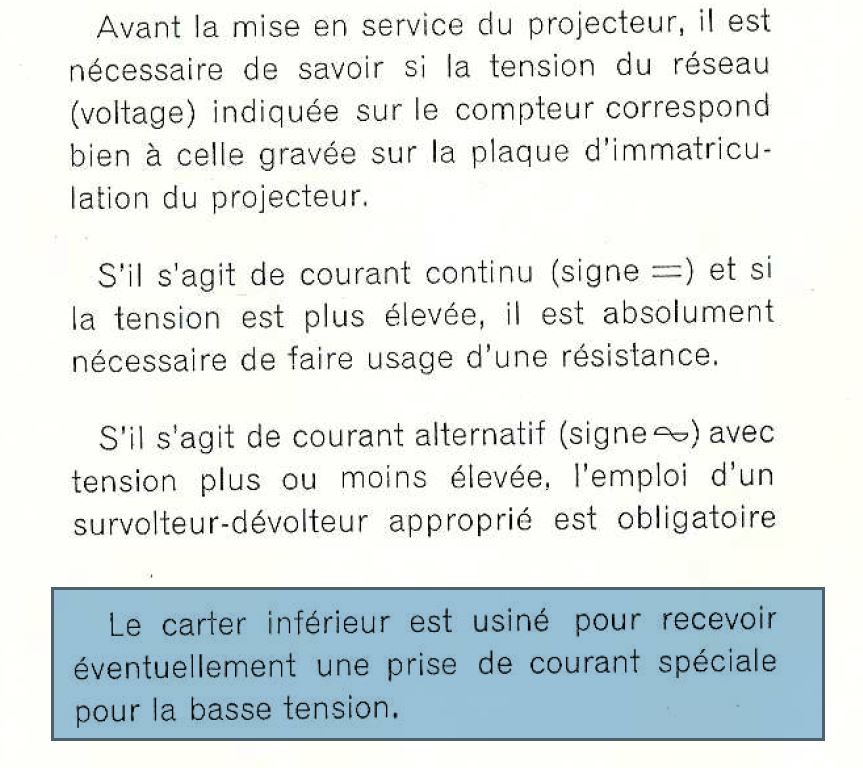

Oui Olivier, avec la doc c'est plus parlant.

Le plus simple pour Cris35 est effectivement de shunter les bornes et de passer avec une lampe 110V.

S'il dispose d'un transfo 110/24 et de puissance suffisante, il peux faire un test en raccordant le transfo à la prise.

A+



oui je pense que la déduction d ' OGT est la bonne. Le lien vers Antanbazar, ça fait trois fois qu'on le donne, peut-être serait il temps de le contacter voir si comme je le suppose cris35 est de l'Ille-et-Villaine d'aller faire un tour à son atelier qui en est tout proche. (entre Dinan et Dinard))

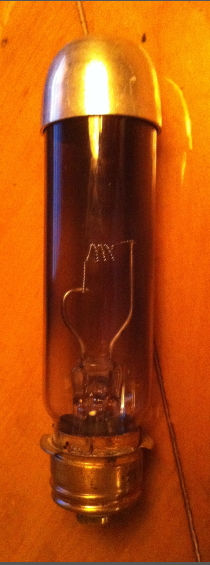

La seule lampe 24 V en culot P28s que j'ai trouvé, c'était pour ... Scopitone... ce qui nous file un sacré coup de vieux : https://www.prozic.com/www2/info_promo_SCOPST36_Lampes-a-culot-P28s.html
