Grue artisanale

Salut

renseigne toi chez un ferrailleur , il doit avoir ce type de produit.

Prend comme support , un trepied de téodolite (le niveau d un géometre) cé plus robuste qu un trepied photo.
a+gts62



j'avais une petite question, je suis en train de preparer des plans pour contruire une grue et je voulais savoir a quoi servait exactement la barre doublee cote camera ?

est ce uniquement dans un soucis de surcharge ou cela sert t'il a faire les mouvements verticaux ?

vue que mon systeme de pan et de tilt va etre motorise, je me posais la questoin

Merci

ps. sorry, j'ai mis aucun accent, mais ça me les change en é, é, à, è ô



Salut. j'ai terminé une tete motorisé pour une dvx100. J'ai utilisé deux servos de modélismes standards (3kgs/cm²). Les axes de rotations sont demultipliés pour des mouvements plus fluides.
Pas besoin de servos puissants,si la caméra tourne sur son centre de gravité les servos ne font aucuns efforts.
Pour le bras je n'ai pas trouvé d'alu, alors j'ai pris de la bonne ferraille. Pour le contrepoids j'ai recuperé de moyeus de bagnoles.
Une potence de trotinette pour le point de pivot, un vieux pied de projos et le tour est joué !!!

Je mettrais des photos en ligne dès que possible.

Voila si ça peut aider quelqu'un ?



salut magicman,
la 2eme barre sert en effet a garder la cam horizontale, parceqe même avec une rotule commandée, vas y garder ta cm à l'horizon sans accout...

La semaine dernière j ai eu l'occassion de voir et tester une grue
avec une flèche de 5m de long.
Le systeme était simple et efficace, une flèche en alu, maintenu par 3 cables, comme des haubants de mats de voilier, je tachhe de préparer qqes dessins...



Salut Yann...et les autres

J'ai résolu mon problème de poutre principale avec 2 règles de carreleur en alu de 5 m de long boulonnées cote/cote ensemble..hyper rigide, hyper léger....

On avance....on avance....

Bernard.....



Salut Bernard!
Pas con les règle de carreleur!!! et peut etre même moins cher que le profilé alu qu on peut trouver à le vente...



Bonsoir

Pour les règles, imbattable en prix (15 €) chez L.M

Bernard



ok, je comprends mieux a quoi elle sert cette barre !!!
. je profite d'etre la pour poser d'autre petites questions

je pense realiser la grue avec des barres carres alu de 2 cm. est ce trop petit ? (longeur total de la grue 6 metres avec un système de cable acier pour soutenir le tout)

j'ai vu sur un site que la barre additionnelle etait en bas. cele change t'il quelques chose ?

pour les point A, B et C et le point D ( en dessous) faut t'il mettre des roulements a billes ?


pour ceux que ca interesse, je peux mettre des images 3D du plan de ma grue. si ca vous interesse, dites le et je mettrais ca on line



a moi tou les plan m'interesse
si tu pouvai les mettre se serai super



ok, je vous poste ca dans la journee !

ps. ce sont pas des plans fait sous autocad hein !! c'est juste du maya !! ( j'ai une anim en cours. le rendu sera ok ce soir, je vous le posterais aussi)

sinon, y aurait pas un modo pour m'expliquer pourquoi mes accents se change en symbole pourri, m'obligeant a ecrire sans eux

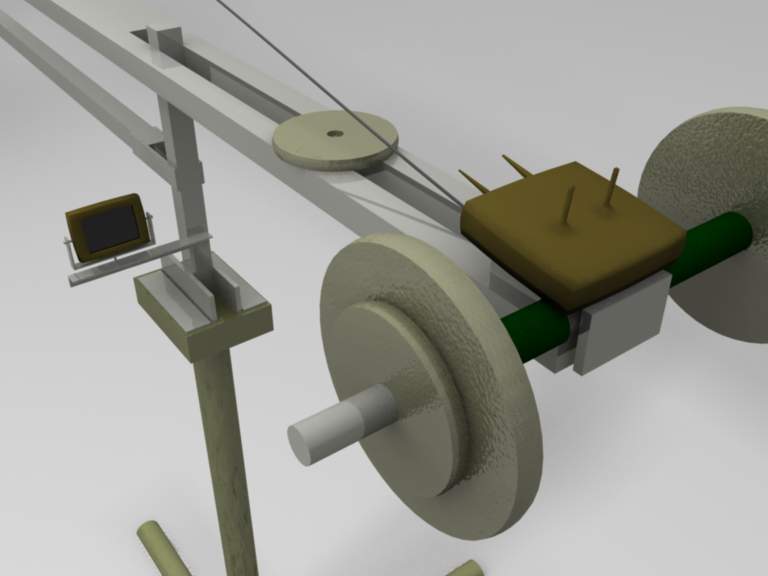

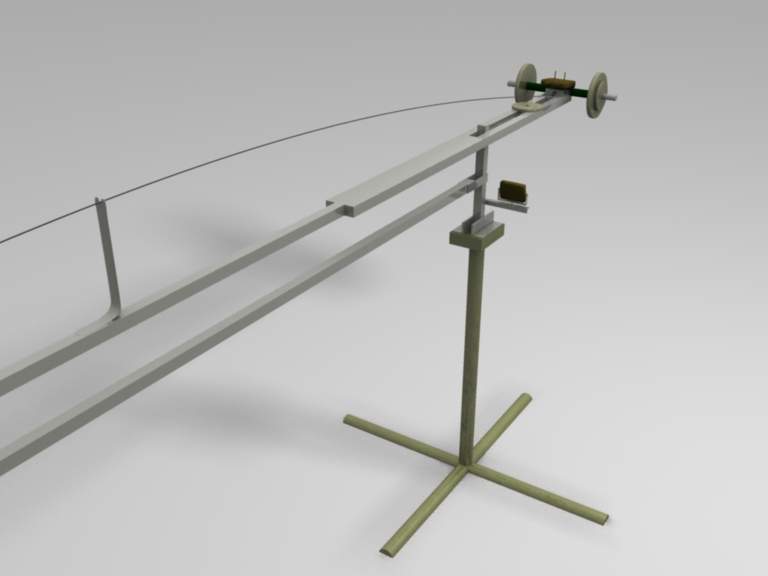

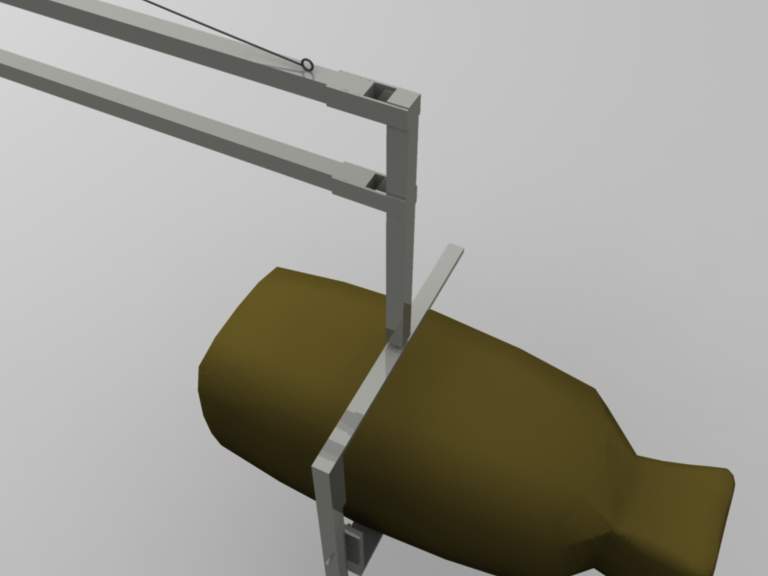

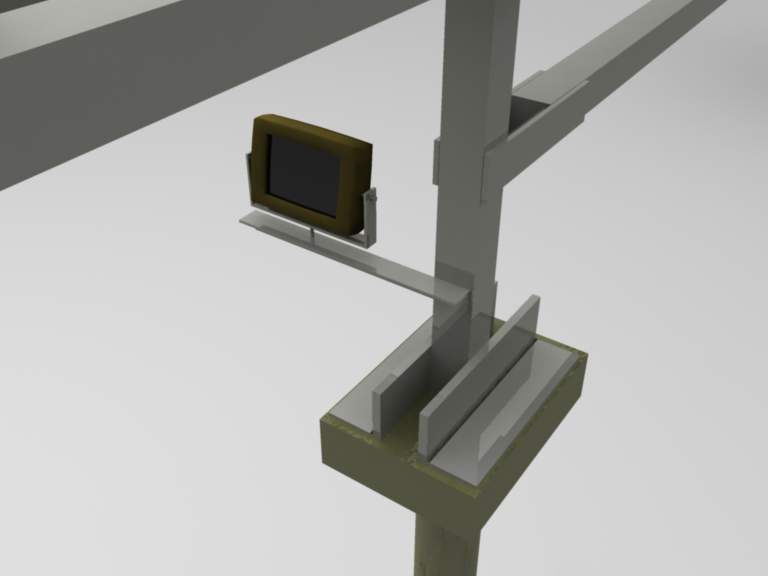

bon, je vous poste 5 images en passant









certes y a pas tout les details, rivets etc, mais c'est surtout pour avoir un cote et un gabarie

voilou j'espere que ca vous donnera envie !!!



c exenlent
mai g vraimen peur ke tes tige soi tro fine
enfin c just une impression
tu pourrai ecrire les rapport de poid histoire de mieu se rendre compte stp..



salut,

moi aussi tes plans m'intéresent ! Bon boulot en tout cas



pour les tiges, c'est vrai qu'elles sont peut etre un poil fine, j'ajusterais ensuite

sinon ma grue a un gros soucis, c'est son point de levier, il faut le decaler de 40 centimetres vers la camera..

je dois partir aujourd'hui mais je rentre fin de semaine prochaine, je ferais les modif et passerais les plans

sinon, comme promis une petite amin (bien courte)

http://mhsdatabase.free.fr/temp/grue/out.avi



Les tiges carrées ne sont pas la bonne option dans ce cas , des rectangulaires auraient été préférables pour augmenter la résistance dans le sens vertical.
Les règles de carreleur semblent une idée à retenir pour les longueurs importantes
