Glidecam V8 modifié

Discussion in 'Astuces, bidouilles et bricolages' started by teflux, Aug 1, 2011.

Tags:
  1. teflux

    Trophy Points:
    1,200
    Likes Received:
    2
    Messages:
    190
    Appréciations:
    +0 / 0 / -0
    Salut tous,

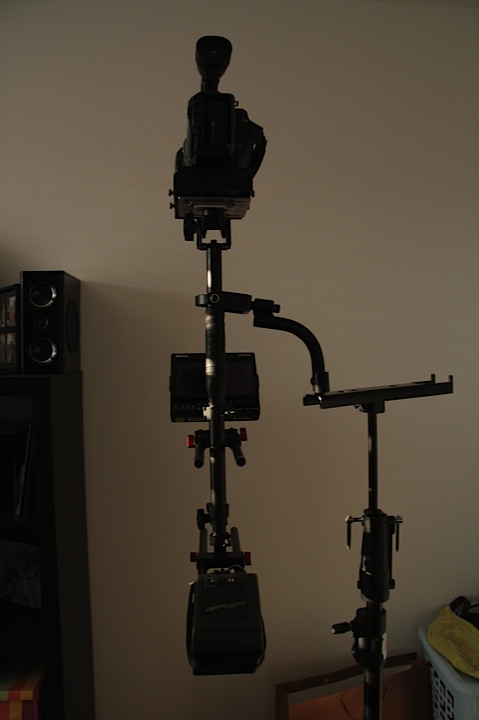

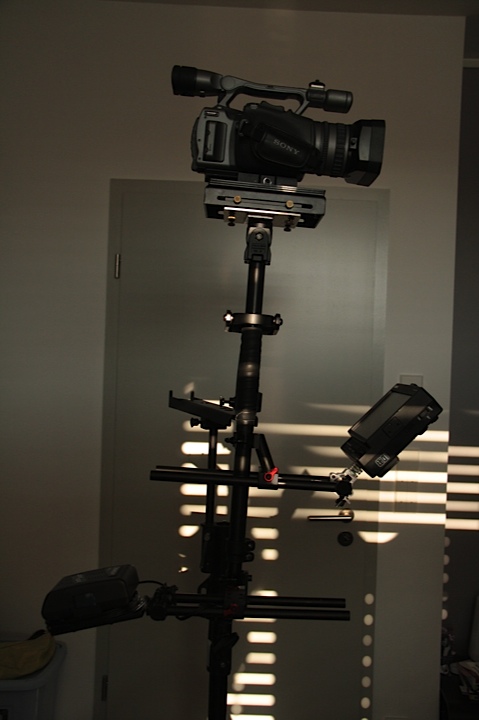

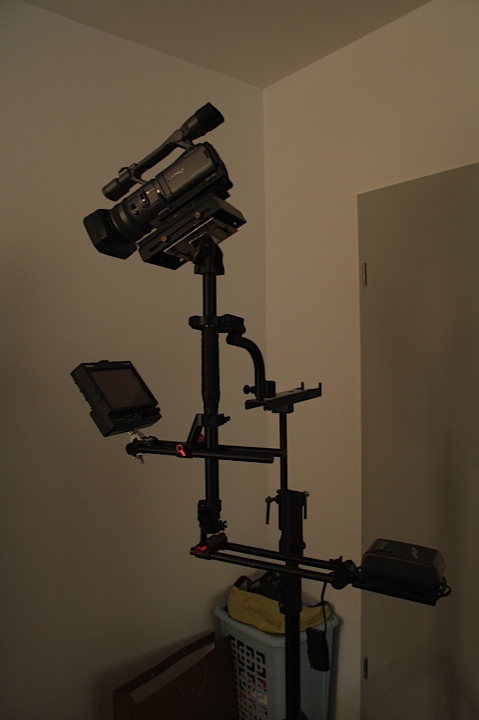

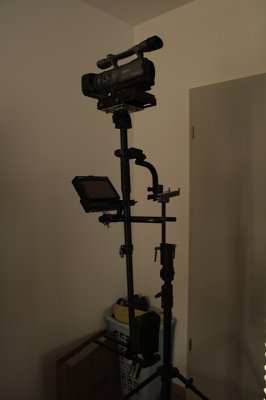

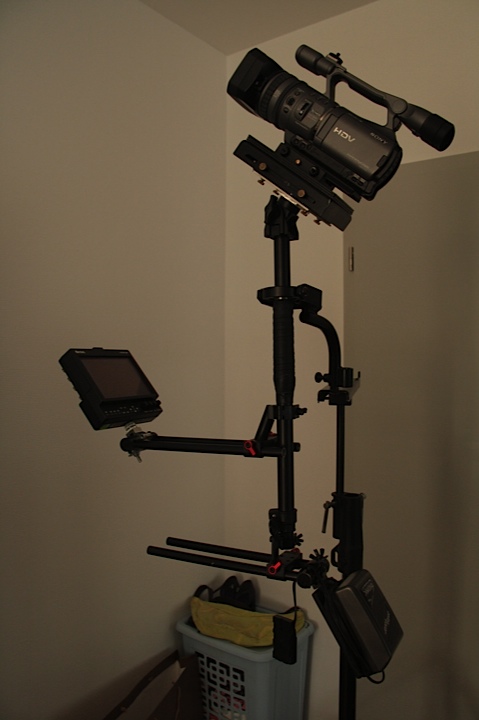

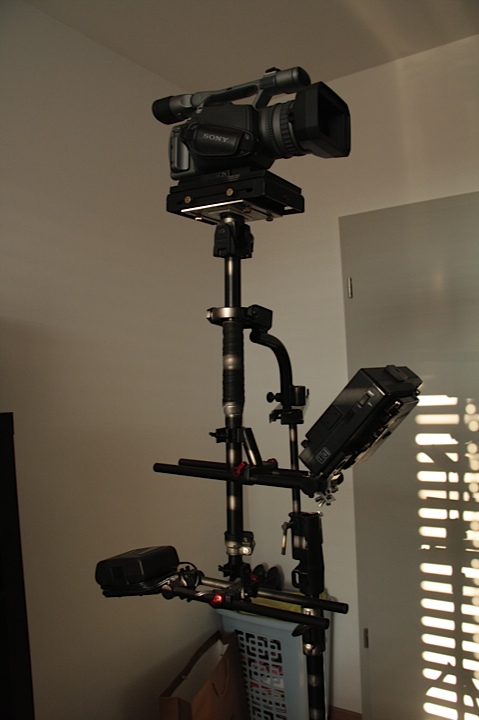

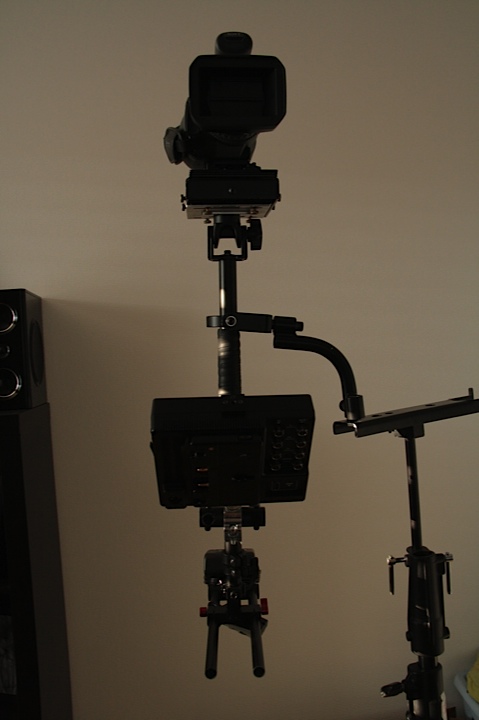

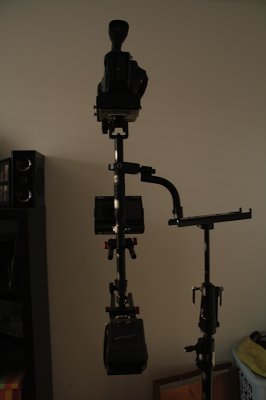

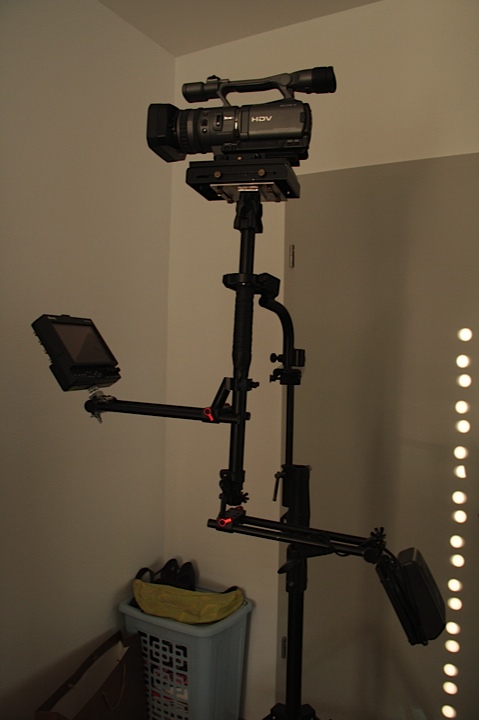

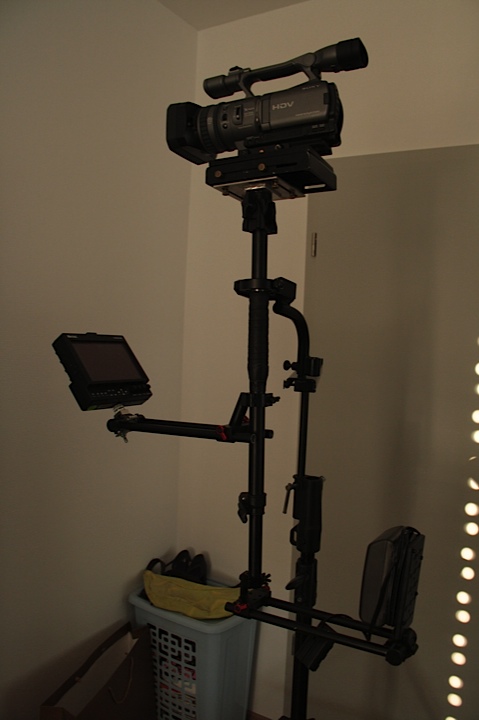

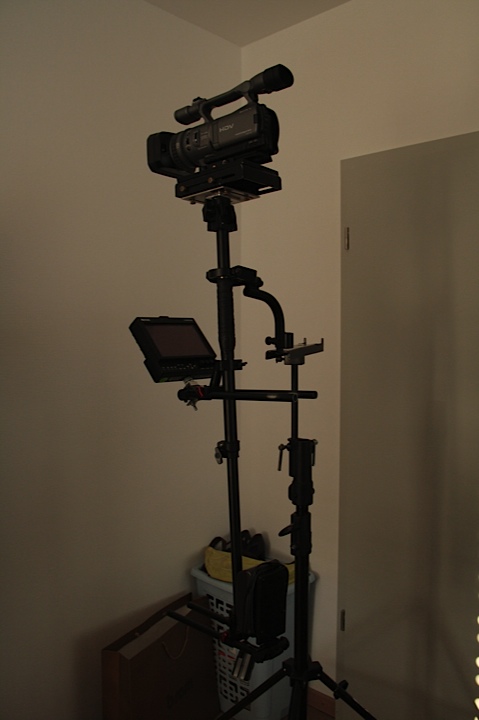

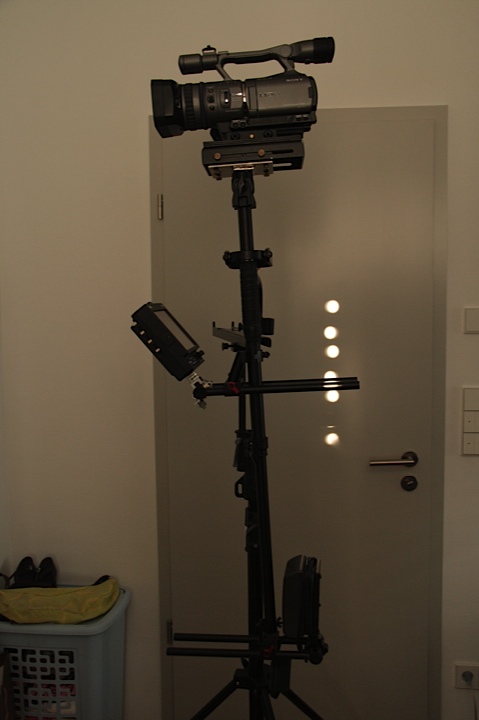

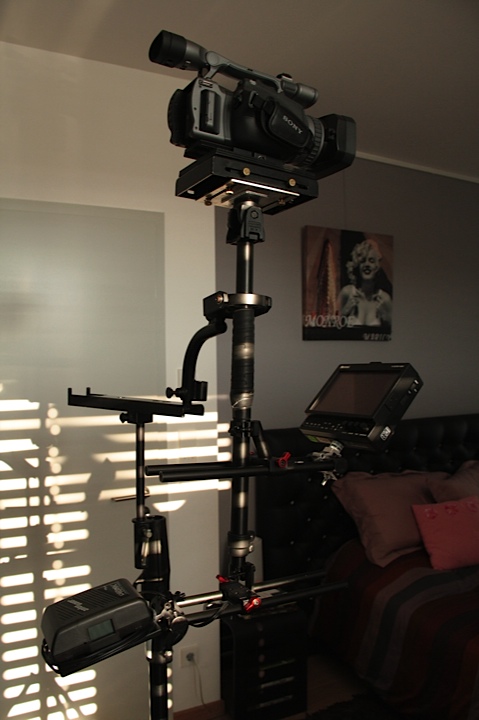

    Juste pour partager avec vous les photos de la modification de mon steadycam Glidecam V8.

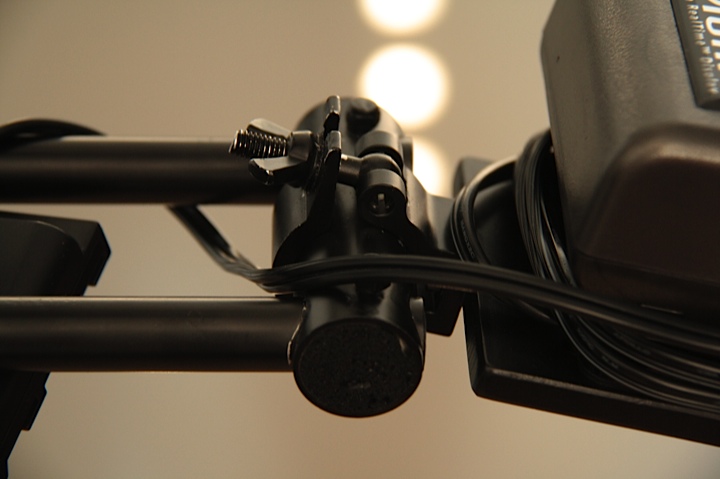

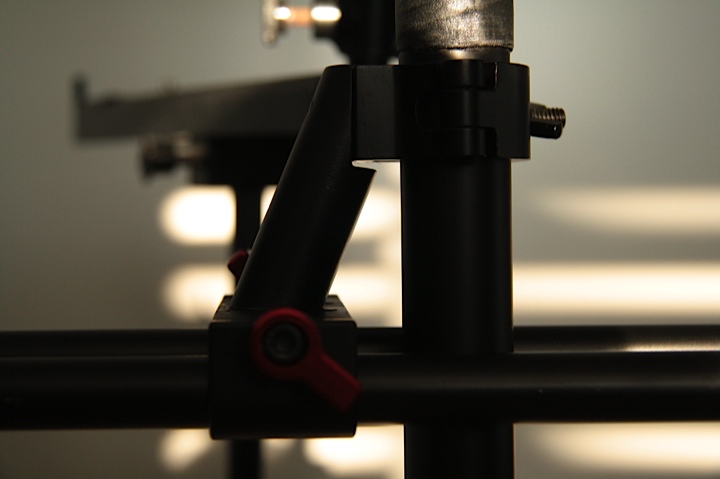

    Le plateau du bas avec le tube a disparu pour laisser la place a un tube plus long connecté à un rod clamp.

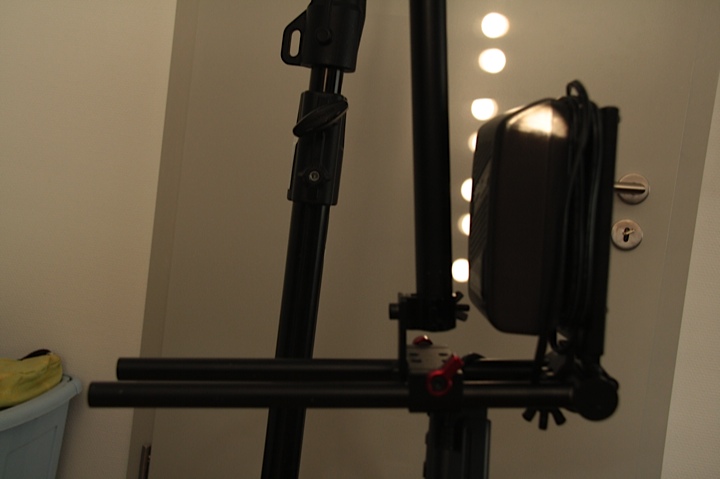

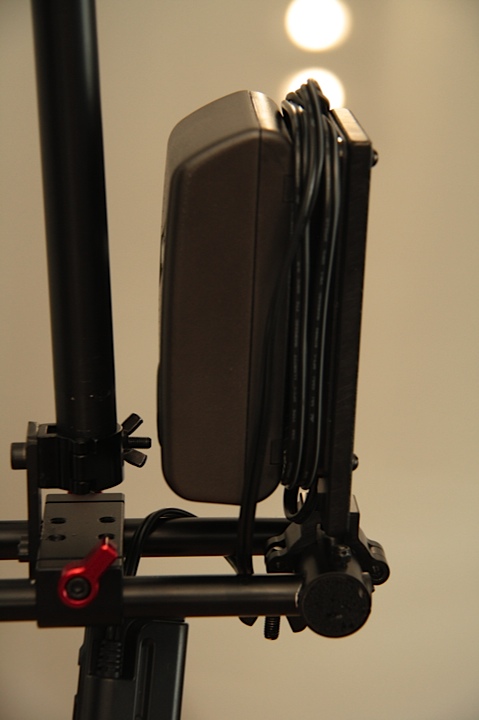

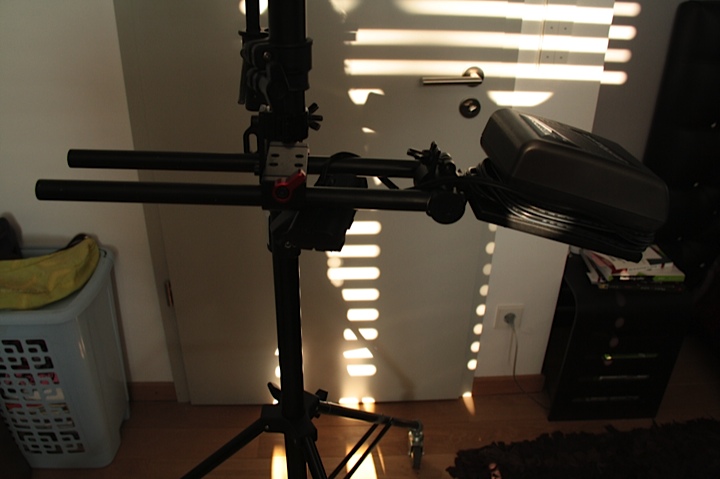

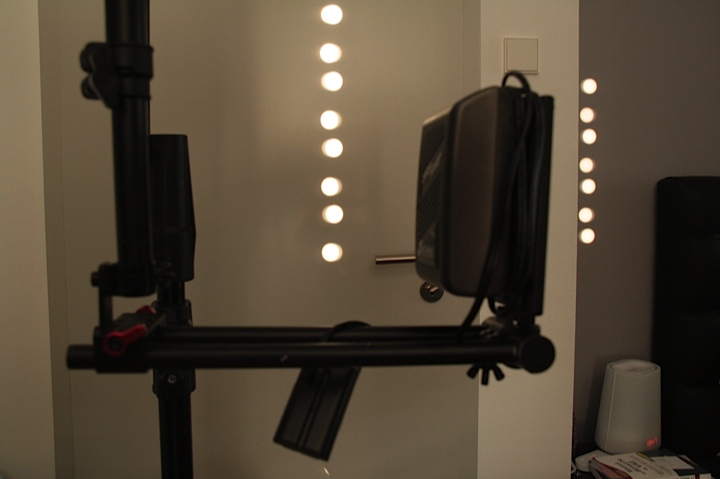

    Un cheese plate maison sur lequel est fixé un dock mount Anton Bauer avec une batterie Dionic 90. La version sur la photo peut alimenter la caméra.

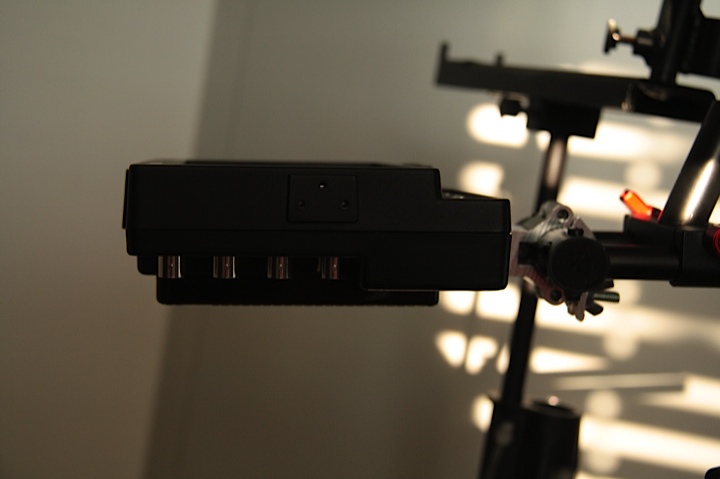

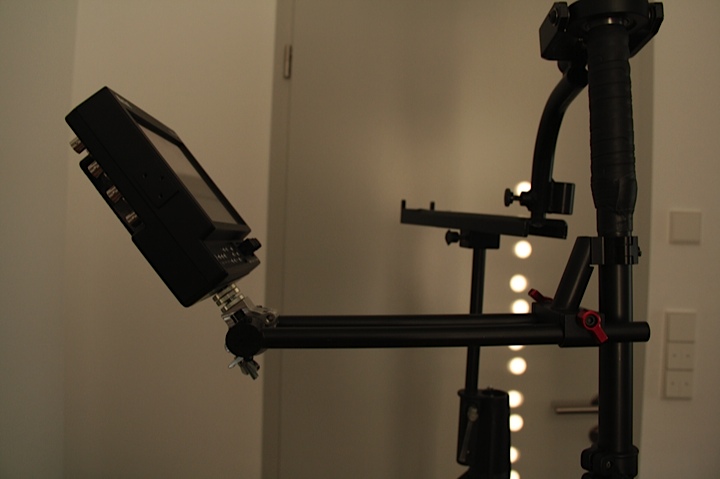

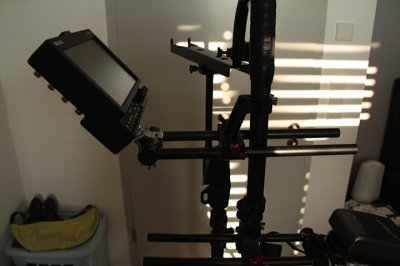

    Un autre rod clamp sur lequel est fixé un écran Marshall avec le kit de niveau électronique (pas sur la photo).

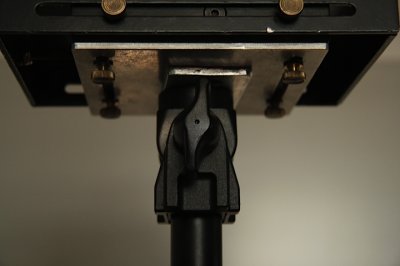

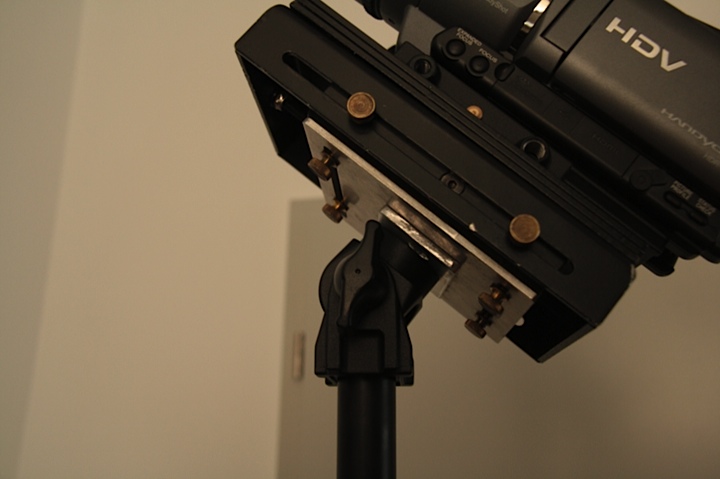

    Le dessus du steadycam a été amélioré avec une tête manfrotto qui permet de modifier l'angle de la caméra en CPL ou PL.

    L'avantage des rods est de permettre de gérer la latence des mouvement circulaires en rapprochant écran et batterie du post ou en les écartants.

    L'équilibrage dynamique est aussi plus facilement réglable en ayant un centre de gravité entre la batterie et l'écran plus haut qu'avec le support standard et en plus réglable.

    Je n'ai encore rien filmé avec, on doit finir la break out box pour avoir du 5, 7,2, 12 er 24 V en sortie et distribuer l'alimentation à l'intérieur du post.

    On doit aussi revoir la ta fixation de la tête manfrotto pour qu'elle ne bouge plus. Et on revoit un tube allonge pour un HIGH mode.

    Donnez moi vos commentaires.


    Attached Files:

  2. teflux

    Trophy Points:
    1,200
    Likes Received:
    2
    Messages:
    190
    Appréciations:
    +0 / 0 / -0
    Photos suite...


    Attached Files:

  3. teflux

    Trophy Points:
    1,200
    Likes Received:
    2
    Messages:
    190
    Appréciations:
    +0 / 0 / -0
    Photos suite


    Attached Files:

  4. teflux

    Trophy Points:
    1,200
    Likes Received:
    2
    Messages:
    190
    Appréciations:
    +0 / 0 / -0
    Et photos fin


    Attached Files:

  5. RL37

    Trophy Points:
    1,520
    Likes Received:
    6
    Messages:
    195
    Appréciations:
    +0 / 0 / -0
    2 petites questions :
    c'est quoi ton "kit de niveau électronique" ?

    comment tu fais ta "break out box " ?

    Merci pour ces renseignements.
    (Dommage que la plupart de tes photos soient sombres, on visualise moins bien ton travail)

  6. teflux

    Trophy Points:
    1,200
    Likes Received:
    2
    Messages:
    190
    Appréciations:
    +0 / 0 / -0
    Alors en fait l'écran est un Marshall V-LCD70XP-HDMI et le kit niveau électronique est le V-LCD-HI

    Du coup tu as ça sur l'écran. Ca marche vraiment bien et c'est bien moins cher que la plupart des écran qui font ça.

    [​IMG]


    Marshall Electronics - V-LCD70XP-HDMIPT 7" Small Portable Field / Camera-Top LCD Monitor with HDMI Loop-Through

    Marshall Electronics - V-LCD-HI Camera-Top Tally Box

    La break out box va simplement être une boite en alu où je vais fixer une entrée XLR4. A l'intérieur il y'aura des régulateur d'intensité comme on peut en trouver dans le modélisme.

    Les sorties seront:
    - 12 V pour l'écran
    - 5V pour un HDMI Splitter et/ou un convertisseur AJA HD-SDI vers HDMI si besoin

    un faisceau qui passera dans le tube pour alimenter le dessus en 5, 7,2, 12 et 24v
    Je mets un bemol pour le 24v, je n'en ai pas besoin pour le moment en tous cas.

    J'ai aussi des boitier RJ45 x 2 vers HDMI que je voudrais utiliser pour passer le signal HDMI par le tube (je ne veux pas cabler une fiche HDMI, c'est l'horreur).

    Je veux aussi passer un cable coaxial pour le signal en HD-SDI.

    Ah oui désolé pour les photos, je les ai faites en vitesse en rentrant du boulot pour un ami et elles sont trop sombre... mais on voit quand même le principe.

    Sur la photo les rods clamp sont des SGPRO, sont pas cher.

    #6 teflux, Aug 1, 2011
    Last edited: Aug 1, 2011
  7. RL37

    Trophy Points:
    1,520
    Likes Received:
    6
    Messages:
    195
    Appréciations:
    +0 / 0 / -0
    Merci pour tes réponses.
    Intéressant cette fonction sur le Marshall, je ne connaissais pas…
    C’est suffisamment réactif ou il y une latence entre l’affichage et la position réelle ?

    Est-ce complètement insensible aux l’accélérations en rotation ou en translation ?
    En l’occurrence j’ai acheté de mon côté un petit accessoire (Kaiser je crois) : un niveau à bulle électronique à LED, qui LUI, est totalement inutile sur mon stead car il réagit aussi à l’accélération lors des mouvements rapides de démarrage ou de décélération».
