Fixation d'une tête manfrotto 701HDV sur une plaque, où trouver la vis ?

Bonjour à tous,

J'ai une tête Manfrotto 701HDV.

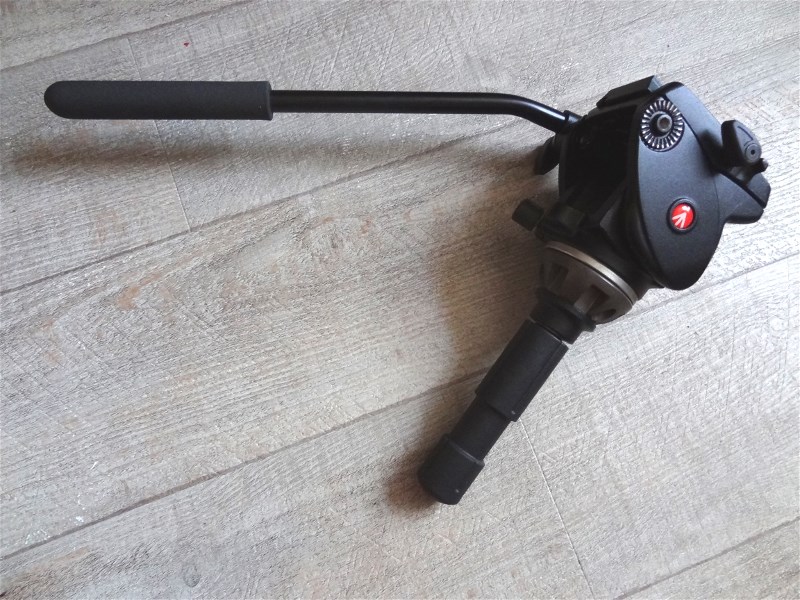

Enlevé du pied , cela donne cela :

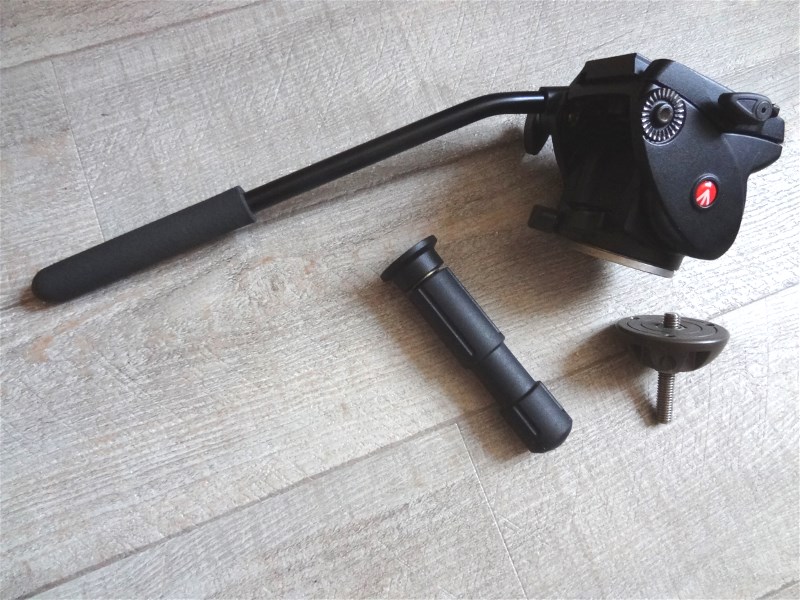

Le bol enlevé :

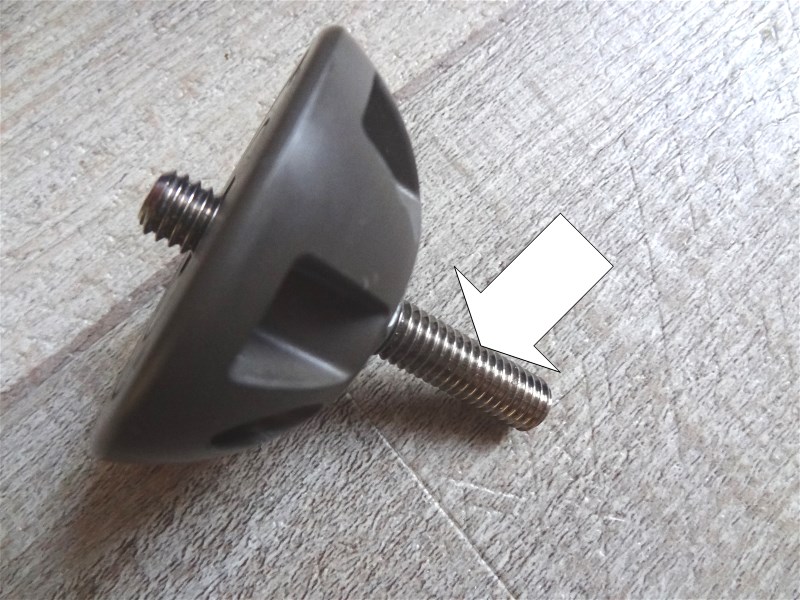

Mais où trouver ce genre de vis ? pour fixer la tête sur une plaque :




Merci par avance pour votre aide

.



Salut Visio 3
si c'est un pas non métrique, donc un pas Anglo-saxon , tu trouves de la visserie américaine dans les magasins de ces motos archaïques américaines dont les pilotes ne reconnaissent plus personne.



Vis 3/8 de pouce 20 filets/pouce ! Appelé aussi "Pas du Congrès"



Bonjour ROLLAND et Gruuz,

Donc vis difficile à trouver chez mon Boulanger de village

Grâce à vos indications, j'ai pu orienter mes recherches plus précisément avec l'ami "Google"

J'ai trouvé cela pour l'instant :



ICI

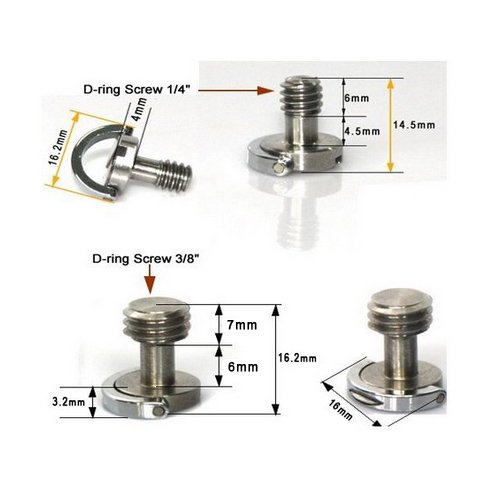

Vis 3/8 pouce :
Attache filetée 3/8 pouce pour trépied en acier inoxydable de précision. Longueur totale avec la tête : 16 mm Longueur totale de la tige : 13 mm
Partie filetée de la tige : 7 mm Partie non filetée de la tige : 6 mm Diamètre approx. de la tête (avec l'anneau en D) : 16,3 mm Attaches avec anneau en D, attaches rapides filetées 3/8 pouce de précision en acier inoxydable pour trépied, à tête fendue et anneau en D à charnière. Vis 3/8 pouce pour plaque de fixation rapide.

Je vais essayer de trouver un petit peu plus long

Encore merci à vous deux



Essaye ici :Vis Américaines : Visserie et boulonnerie, vente de Vis Américaines



Merci Rolland et Homero, je vais chercher de ce coté là



https://www.manfrottospares.com/

Le lien pour les pièces détachées Manfrotto et autres !

Il faut chercher avec la référence du matos, j'ai regardé mais il y a tellement de références ..., mais ça existe !



Merci comptesupprime20181127 et Homero,

Grâce à vos liens et indications, j'ai trouvé :

Les pièces détachées

Mais en effet le bol est indépendant. il est lié au pied :

ICI

Et le bol à comme référence : R547,12. ASM Sphere

Mais comme le dit Homero : la tige filetée n'est pas vendue sans le bol.

49.27 € le tout + frais de port



Et quelle épaisseur va faire la plaque de fixation ?



Problème résolu, merci à vous tous

Lorsque je disais que je ne pourrais pas trouvé ces vis au boulanger du coin ...
Je me trompais

Première piste : brocanteur, antiquaire ... (Bon j'habite justement à coté de la "capitale" des antiquaires : l'Isle sur la Sorgue (Vaucluse) ... Ça aide !

Deuxième piste : son propre grenier ! Dans les cartons des anciens boitiers photo et cameras .......

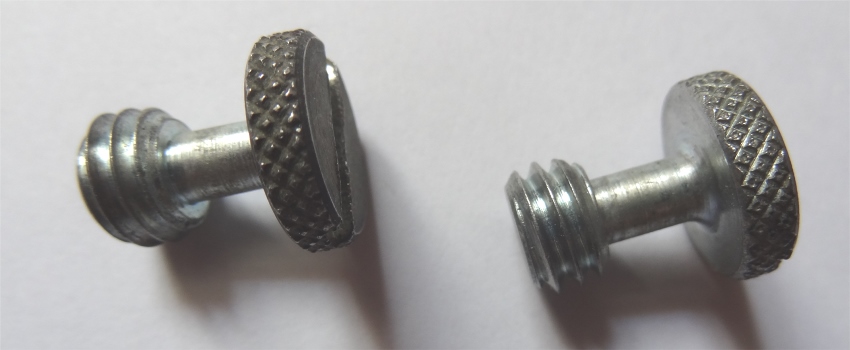

et j'ai retrouvé cela :




Elles correspondent totalement au lien donné précédemment (pour la vis 3/8) : ICI
Et elles sont donc assez longues pour fixer la tête sur une plaque de 3/4 mm d'épaisseur en alu.




J'avais un doute que la fixation n’empêche pas la tête de tourner (Dans le sens du dévisage)

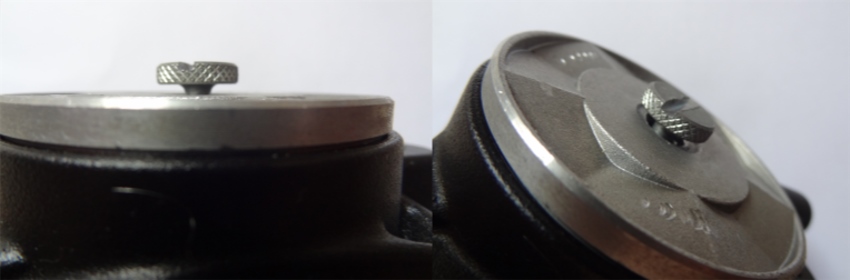

La tête est fixé sur le bol par la vis centrale, mais pour empêcher qu'elle "tourne", il y a un relief sur la partie inférieur de la tête.

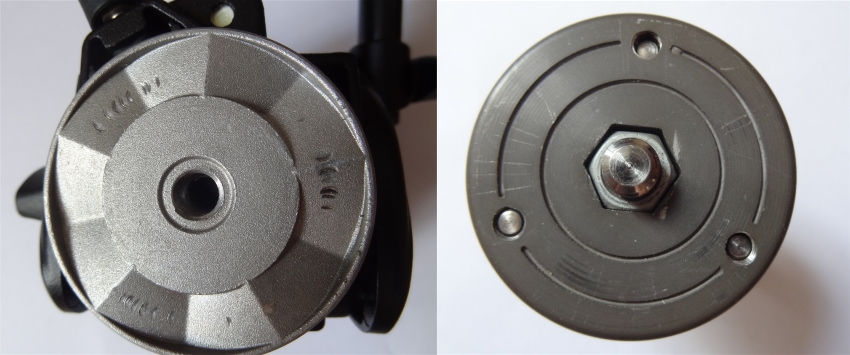

Et 3 vis "butoir" sur le bol pour empêcher que la tête se dévisse :




Mais en mettant la petite vis + une rondelle "anti dévissage" et en serrant bien, c'est ok

Donc pour ceux qui veulent faire de même : mettre une tête sur un Slider, un porte caméra main libre etc .... avec ce genre de petite vis cela fonctionne

.



...............................
