[Problème] EUMIG S910 HQS - Friction

Bonsoir,

J'ai un problème de tension de film super 8 lors du visionnage.
Le capot du projecteur EUMIG S910 est démonté.
Je ne parviens pas à identifier la molette permettant le réglage de la friction dans la région de la base du bras arrière.

J'ai bien vu un post évoquant ce problème. Mais il correspond à un projecteur Elmo.
http://www.repaire.net/forums/film-argentique-projection-numerisation/204724-pales-elmo.html

ci-joint un aperçu de l'arrière du projecteur à toute fin utilise.

Merci pour votre réponse...



kafactor,

Je suppose que par "tension de film" tu fais allusion à la traction exercée sur le film par la bobine réceptrice.
Si c'est bien le cas il y a certainement, sur ton projecteur, un dispositif de friction réglable sur l'axe de la bobine réceptrice, avec une molette de réglage, comme le montre le document ci dessous.

Il ne s'agit pas d'un Eumig S 910, mais Eumig Mark S 810 HQS, mais le principe se retrouve sur pratiquement tous les projecteurs, même d'autres marques.



.



Bonjour à tous 2 et merci pour la promptitude de vos réponses

oui, mcr, il s'agit bien de ca.

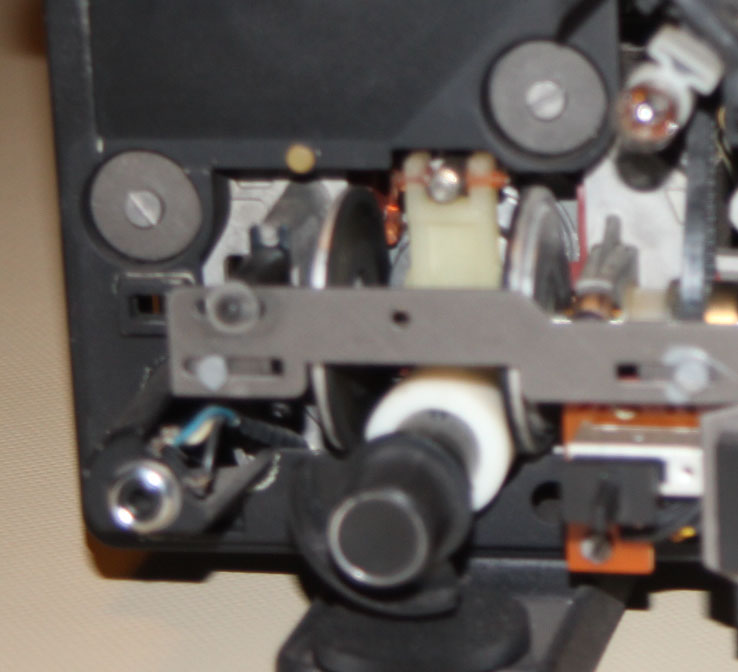

L'image que j'ai envoyée correspond au capot avant.

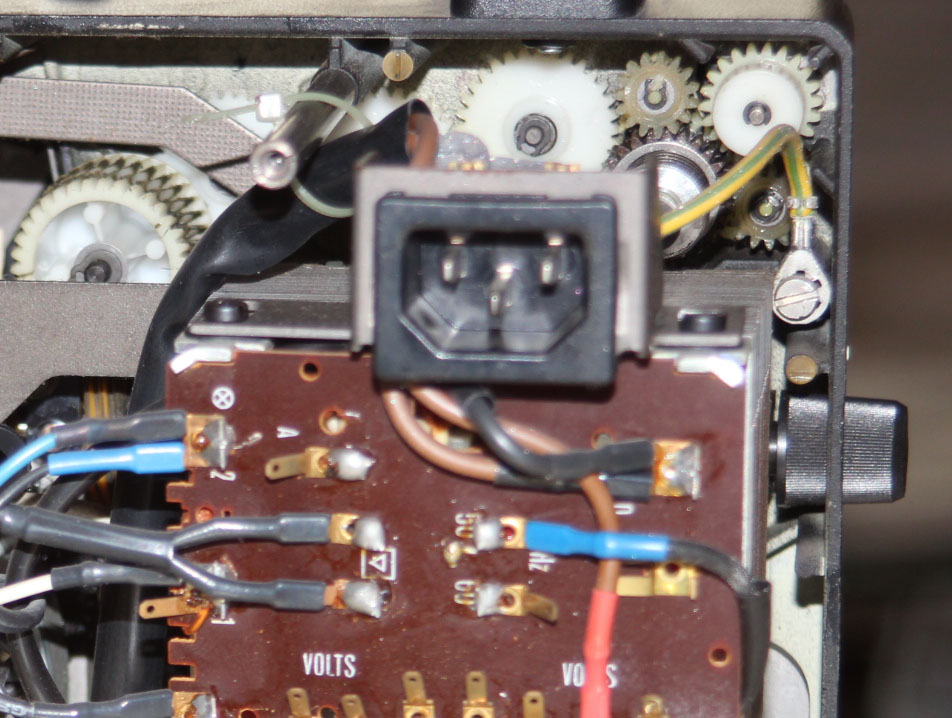

Cette fois, j'ai ôté le capot arrière.
Effectivement, les composants de l'Eumig S810 sont similaires au S910.
je joins un cliché pour illustrer mes propos.
Mais je ne vois pas comment régler la mollette du S910... (ca m a l'air plus explicite pour le S810)
...
à suivre!



RESOLU - EUMIG S910 - réglage de la Friction

Bonsoir,

J'ai identifié la molette responsable du réglage de la friction du bras.
Sur le cliché précédent, il s'agit de la rondelle en aluminium dissimulée par le câble jaune et vert dans l'angle supérieur droit du projecteur.
En la resserrant, elle compresse un ressort.

J'ai donc chargé un film super 8 et réglé la compression du ressort à la volée, de façon à ce que la bobine réceptrice enroule correctement le film autour de son axe.

Avant ce réglage, le film ne s'enroulait plus correctement sur la bobine réceptrice.

Merci encore pour votre aide, qui m'a été bien utile!



.

Bravo !
Je suis très content que le problème soit enfin résolu... et par la même occasion j'en sais un peu plus sur les réglages du S 910.

.



.
Bonjour,
J'ai fait très peu de transferts avec des projecteurs non munis de régulation de vitesse électronique et je n'ai vu aucune différence entre le 1/25 ème et le 1/50 ème... Par contre, dans les deux cas j'ai constaté qu'il faut faire tourner le projecteur pendant 10 à 15 mn avant de commencer à transférer pour avoir une vitesse plus stable.
Bonne journée.
.
