Emetteur Sennheiser SK100 - connexion console

Demain, je dois connecter l'entrée de l"émetteur G3 SK100 sur une sortie 'Effets' de console , donc sortie niveau ligne jack 6,35mm (pour reprendre un discours)
Pas de souci , je peux faire un câble.
Mais faut-il prévoir un condo pour isoler le voltage généré par l'émetteur (env. 10V) servant normalement à alimenter le micro électret ?
Si oui, quelle valeur de condo ?
Je vais par ailleurs diminuer la sensibilité (au lieu de mettre -30db, mettre -10 db par ex.)

Marc

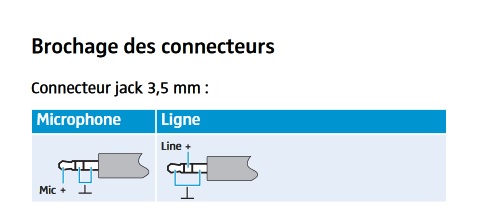

Tu veux dire qu'il faudrait que je câble comme la photo de droite ?
Et du coup ne pas mettre de condo ?
Tu as trouvé cela dans la doc du SK100 ?

Pour la sensibilité de console, ça va être chaud de savoir avant.
Je crois que c'est une soudcraft 10 voies.
J'ai aussi une petite table de mix Yamaha, je vais peut être transiter par elle pour maitriser le tout
La mienne a des sorties symétriques.

Marc



Top, Top, saint kro !
merci bien.
Comme le câble va être court, je vais faire un câble 3,5 stéréo selon schéma, vers un jack 6,35 mono .
Même si sorties symétriques sur console, ça va le faire , je pense.

Marc



Heu ! c'est la première fois que je vois ça ! normalement ont linke sur la sortie "AUX 1", "AUX 2", pour le routage des émetteurs HF, mais pas la boucle "d'effets" ? Soundcraft très bonne console. C'est pour faire quoi cet émetteur HF ? Pardonnez ma curiosité.

Patrick

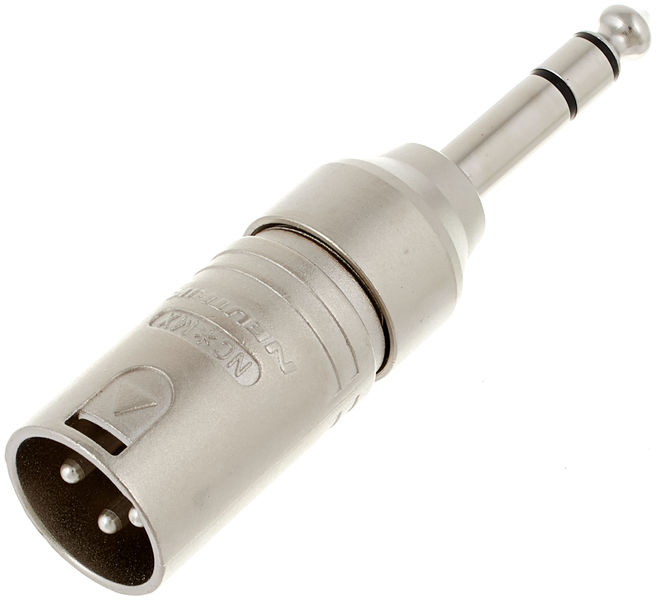

La sortie "effets" c'est un "AUX".Il suffit d'avoir le câble CL2 (dixit homero) et d'y coller un adaptateur XLR-Jack.



Et Soundcraft c'est de bonnes consoles sono pas trop mal conçues.



Ouais, les petites consoles c'est moyen, pas cher. Pour router la module sur les cams via une liaison HF, ont utilisent souvent la sortie "MONITOR" de la console, ou un départ "AUX" suivant le gabarit de la tranche de console et la sélection de l'audio à router, et le mieux un départ "MAIN out" comme ça tu a le mix, fait par le technicien son, ce qui te fait une bande son potable sur les cams.
Mais je prend pas la "boucle d'effets" qui est en fait une 'insertion' dans la tranche de console, plutôt destinée à insérer compresseurs, effets, etc...mais ça doit marcher si tu prend "SEND" et pas "RETURN".



Bon ça se complique, pas de console de salle finalement.
Juste la sono de la salle qui utilise une espece de regie has been, sans sortie aux ou equivalent.
Je vais essayer de negocier la mise en serie de ma mixette Sound Device Mix pre-D entre le recepeur HF et l'entrée de cette regie.
Depuis la mixette je peux mettre un recorder et/ou un émetteur HF.
Il faut que je capte une soirée publique avec des intervenants politiques.
Mon petit cable 'ligne SK 100' est prêt, mais pas sûr qu'il serve cette fois-ci.

Marc



Pour conclure ...
Fiinalement, j'ai réussi à négocier le fait de faire transiter le cable XLR du micro à fil à travers ma mixette.
J'y ai connecté un enregistreur Marantz en sortie line -10db et aussi l'emetteur SK100 sur la sortie mini xlr unbalanced de la mixette en -30db env.
Heureusement que j'avais l'enregistreur, car le récepteur coté cam captait mal par moment , car pas dans la meme piece et comme il y avait foule avec des portables surement, j'ai remaqué que ça provoque du fading de temps à autre.
Bref, une fois monté, avec le son du recorder, tout impeccable.
J'ai quand même eu un peu peur en connectant le cable mini XLR stereo vers l'entrée du SK100.
Même pas mal.
Merci à tous pour vos avis.
Et je conserve le precieux cable expliqué par saint kro pour une prochaine fois.

Marc
