emetteur/recepteur pour caméra

Je peux m'arranger avec un pote soudeur/électronicien, mais il me faudrait les schemas techniques, les endroits précis où se procurer les éléments, bref un mode d'emploi que je puisse lui présenter pour qu'il monte tout ça en un après midi.



Bonjour Roly, est-ce que le tuto de fabrication sera bientôt en ligne? je suis pressé de voir ce que ça donne...

Merci



print

Bonjour à tous,

Désolé pour ce retard, mais comme je l'ai signalé, j'ai pas mal de truc en cours
J'ai des développements électronique en cours, et pas mal de demandes dans d'autres forum.

Mais voici déjà un apperçu du montage en question.

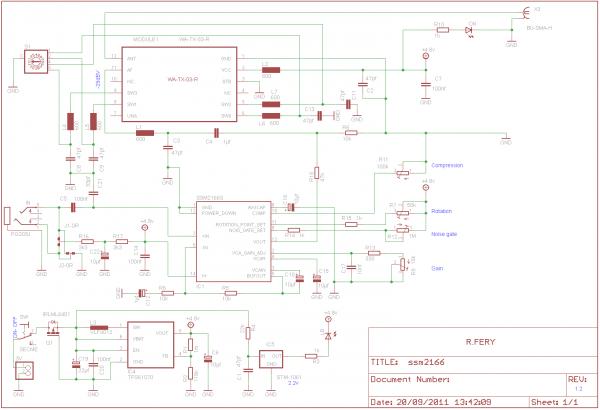

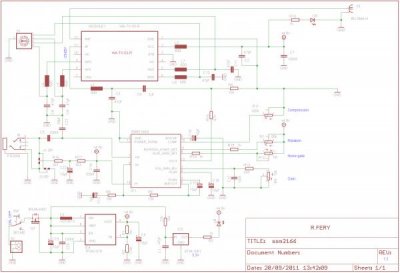

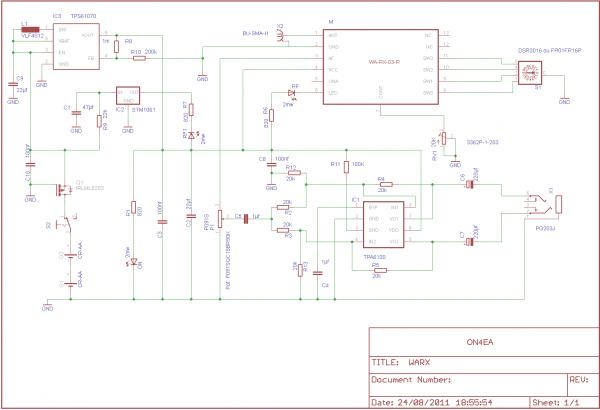

Je doit quand même dire que ce montage est toujours en recherche de qualité, donc des modifications y seront encore apportées, mais voici les schémas de ce que vous avez vu sur la vidéo.

Je suis à votre disposition pour des questions technique.
Il me reste un print ou deux dont une légère modif sur une piste est à faire, si qqun serai intéressé.
Pour info, les modification que je suis en train d'apporter, son les suivantes
- Possibilité de passer en mode direct donc sans les effets (simple préampli mic)
- Amélioration du filtrage alim.
- Pontages pour différentes alimentations micro électet.
- Led double pour le fun.
Bonne lecture.
Roly.



Suite..

Bonjour,

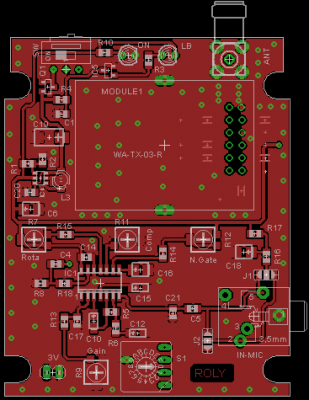

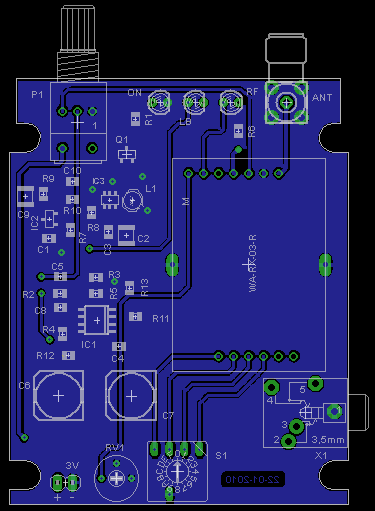

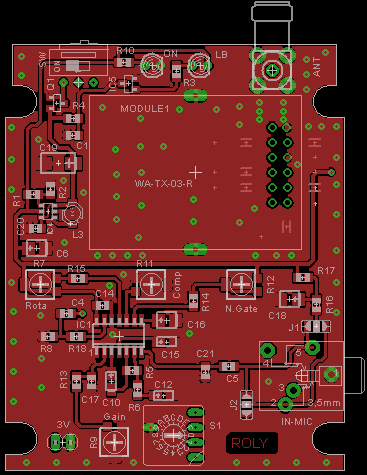

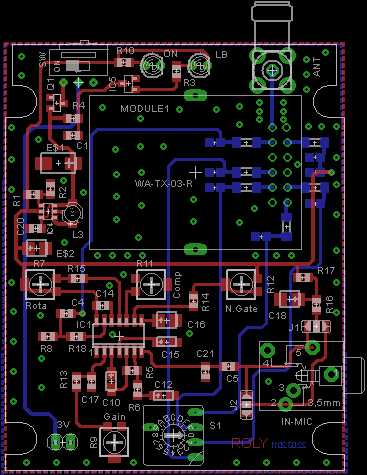

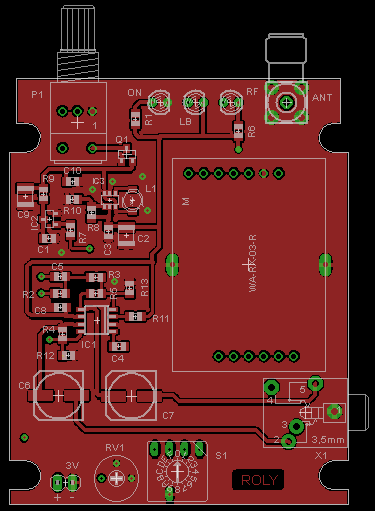

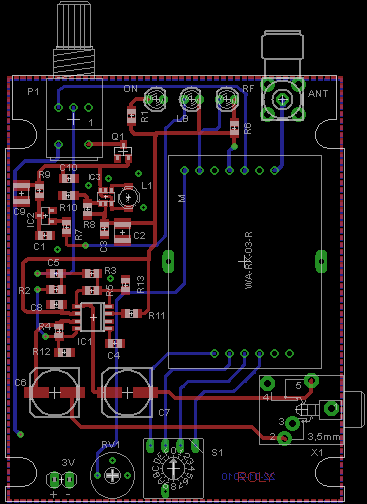

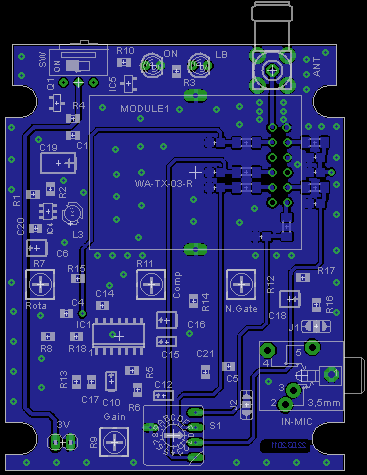

Voici la suite des circuits imprimés.

Pour les fichiers gerber je préfaire les envoyer à votre adresse perso afin que cela reste non commercial.

a+

Roly.



Bonjour Rokly,

Merci pour ça.
Qu'est-ce que les fichiers Gerber?



re:

Les fichiers gerber sont des fichiers pour la fabrication de circuit imprimé chez des professionnelles (ex: Elektor pcb).

La qualité est pro double face trous métalisés.

Je m'excuse de sortir un peut du cadre de ce forum, qui est plus spécialement réservé a la technique audio/vidéo, mais bon je répond aux questions.

amicalement

Roly.



Si je peux me permettre, je pense que l'on peut mélanger les deux. Il s'agit d’électronique lié à la vidéo

Merci pour l'info.
