Bonjour à tous

Merci à tous pour votre aide et vos idées.

Problème résolu, en attente des pièces pour finalisation.

Cahier des charges : facile à faire sans outillage, facilement reproductible par un néophyte, le moins cher possible pour un travail de pro

ICI et LA

Christophe



Bonsoir à tous

Le projet n'aura pas beaucoup avancé aujourd'hui, les pièces détachées n'étant pas encore arrivées.
Soudage d'une petite barre de poussée quand la dolly sera placée en hauteur, soudage de la barre de direction.



La suite dimanche prochain si les pièces arrivent cette semaine.
Pose des roulements pour le montage des fusées, fabrication de la tringlerie avec les embouts de rotule, soudage de la crémaillère de direction, croisons les doigts.

A dimanche prochain

Christophe

P.S. En attendant et pour patienter, un autre DIY à venir très prochainement.



Bonsoir à tous

Les pièces détachées sont arrivées cette semaine, restait à trouver quelques heures cet après-midi.

Les roulements ont été enchâssés dans les chapes supports de fusée.
Le fer rond a été coupé et les extrémités filetés pour recevoir les embouts de rotule.
La crémaillère et la rallonge porte douille sont passées à la disqueuse pour être emboitée dans le palier.
Les jantes ont été chaussées.



Reste un gros problème à régler pour dimanche prochain, c'est de concevoir le renvoi de tringlerie pour que les deux directions tournent en opposition afin d'avoir un rayon de braquage quasiment nul.

Christophe



Beau Boulot !
A dimanche prochain !

Rolland



Salut JC

Merci à toi.

Christophe

P.S. Il faudrait que tu me donnes plus de détails sur les floppy's, mama open end, etc s'il-te-plait. Une petite liste exhaustive avec les toiles serait super.
Le floppy 120×120 c'est borniole simple ou au choix, double épaisseur, mais c'est uniquement ça ou il fait autre chose ?
Tu nous fais une liste lumière de base
J'ai trouvé de la toile blanche de parachute déclassée sur Ebay UK en 1m25, j'en ai pris 70m. Je pensais l'utiliser sur des cadres 300×300 en diffusion ?



salut Christophe,

Le flag ou drapeau c'est du borniol simple c'est une "housse" en borniol que tu enfiles sur le cadre !
le floppy c'est pareil mais avec en plus une longeur de plus de 120 X120 qui se replie et s'accroche avec des velcros quand tu as besoin de plus de longueur tu le déplie !

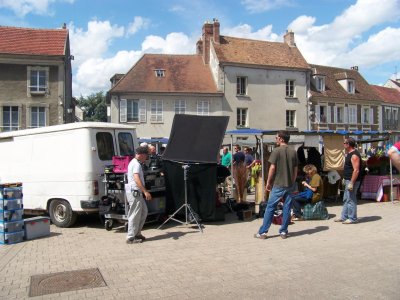

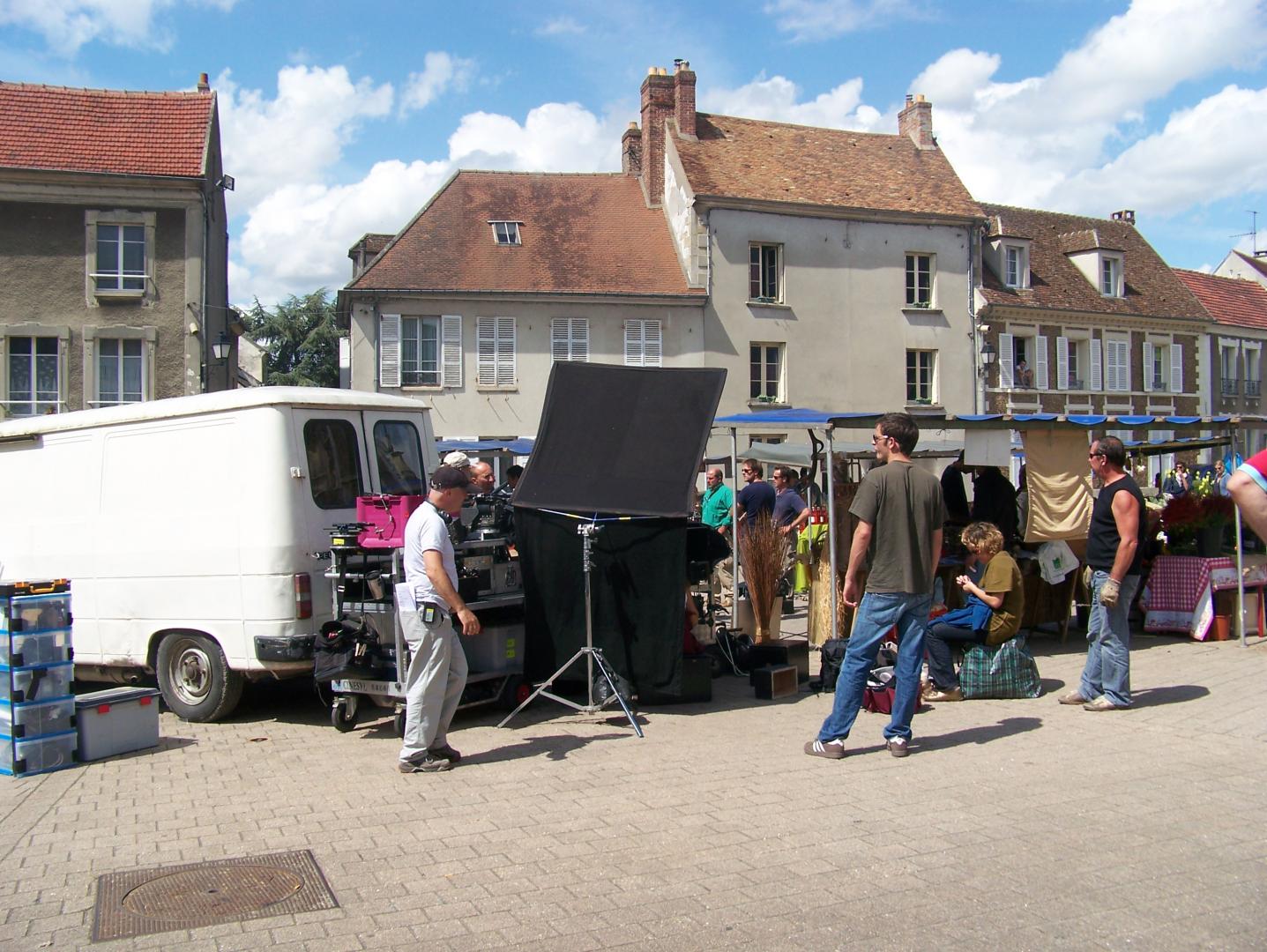

Petite photo jointe

Pour la toile parachute, il faut voir la transparence .... envois moi le lien Ebay

je te prépare ta liste et te l'envoi par mail

ROLLAND



J'ai une petite question à poser aux experts

J'ai réuni assez de matériel pour faire 16m de rail de travelling et ensuite je pense commencerai à bricoler une dolly avec un bazooka qui pourra support un hi-hat 100mm bowl ou un hard-mount pour un glidecam-v8.

Ma question est toute simple mais je ne trouve pas de réponses sur le net. Quel est la norme pour l'entraxe des rails de dolly, j'ai trouvé 62 cm sur ce post, mais c'est 62 cm en se basant du centre des tubes composants le rail ? Je demande ça car je souhaiterai qu'une dolly "standard" dans le cas d'une location puisse aller sur les rails Ce seront des rails composés de tubes acier galva de 1". 1" = 2,54 cm donc si je pars du centre ca me ferait intérieur des rails de dolly: 59,46 cm et exterieur: 64,54 cm.

Merci d'avance de votre aide

C'est marrant j'ai aussi pour but d'avoir une petite bijoute machino/electro/régie sur le secteur Luxembourg/Metz pour des projets à but non lucratif.



Salut ROLLAND

Merci pour ta réponse c'est plus explicite maintenant, c'est le genre de détail que j'adore et que j'ai besoin de connaitre. En plus les photos behind the scenes c'est vraiment ce que je préfère sur un tournage La roulante caméra que j'ai récupérée, c'est une desserte de cantine qui lui ressemble comme une cousine. Pour le lien toile de parachute tu peut faire une recherche avec le numéro d'objet (Numéro de l'objet : 380097743444) 5,69 € les deux mètres en 1m25 de large, pour la transparence tu auras du mal à t'en rendre compte sur la photo, mais tu peux voir ta main au travers avec un éclairage arrière. A l'origine je l'ai pris pour fabriquer une tente à lumière géante pour les prises de vue en pied.

Salut Teflux, on attend avec impatience les photos de tes réalisations. Je pense que tu trouvera beaucoup de réponses à tes questions ICI Le site de ROLLAND est une mine d'or pour tous les vidéobricolos.



bonjour,

Les écartements standards de rails de dolly sont 62 cm et 100 cm, mais il existe chez certains loueurs 88cm et 36cm.


Rolland



Merci Christophe pour le tuyau de la toile parachute j'en commande 2m pour tester !

ROLLAND



Bonsoir à tous

N'ayant pas de temps ce week-end, voici quelques avancées.



Le problème de la tringlerie a été résolu en fixant deux équerres sur les fusées pour avoir un mouvement de la rotule avec un grand débattement et un rond suffisamment rigide pour transmettre correctement le mouvement à la fusée opposée.



La transmission se fait par intermédiaire d'une rallonge et d'une crémaillère pour clef de serrage à douille. La rallonge est fixé par vis pointeaux dans un palier à roulement.



L'erreur grossière du débutant, soyez beaucoup plus vigilant que je ne l'ai été. Pour un châssis mécano-soudé, il faut absolument préparer un marbre digne de ce nom et non pas se contenter d'une porte isoplane. Une solution simple et rapide consiste à prendre trois longueurs de tube carré de 50 et deux longerons en tube rectangulaire de 150 assemblés avec des serre-joints et vos pièces à souder bridées correctement sur votre cadre.

Christophe



bravo pour ta réalisation !!

Question bête :
pourquoi les axes de direction sont-ils tous inclinés et non verticaux?
merci



Salut RL37

Merci à toi d'être passé sur ce fil.

L'inclinaison des pivots s'est imposées à moi car j'ai utilisé quatre fusées de karting pour avoir une dolly à quatre roues directrices, cela n'était pas une obligation technique, juste à cause de l'origine des pièces.
En temps normal, la liaison au sol d'un train roulant nécessite deux angles principaux, l'inclinaison du pivot et la chasse, pour la tenue de route, le rappelle des roues en ligne droite, virer à plat avec en plus ce que l'on nomme la compensation de l'Ackermann.
Mais tout cela est nécessaire à cause de la vitesse et de la force centrifuge, ce qui n'est pas notre cas

Je suis loin d'être un spécialiste, quelques infos ici

Christophe



Merci pour ta réponse,
J’envisage moi aussi de (faire) réaliser une roulante « multi usage » pour centraliser et déplacer facilement le matos,
de chez moi à la voiture (garage éloigné), et sur le tournage bien sûr,
pliable pour pouvoir rentrer dans la voiture en break,
pas trop lourde, donc en alu, acceptant les casiers plastiques « gerbables » que l’on trouve dans les grandes surface de bricolage (40x60cm), donc de dimension 65x95cm (environ)
si possible avec 4 roues orientables (contrairement à ce qui se pratique)dont 2 blocables en direction.
Il me tarde de voir où tu en est sur la (les ?) tiennes.

Pour la dolly, dans cette vidéo que tu connais peut-être, elle est posée sur des « patins » avec roues de skate pour rouler sur un rail, cela me parait une bonne alternative à une dolly « multi roues » plus délicate à réaliser.
[nomedia="http://www.youtube.com/watch?v=DC3ZONIhKug&feature=related"]YouTube- Doorway Dolly and track[/nomedia]



Re

Merci pour le lien, ils donnent de très bonnes informations sur beaucoup de domaines, c'est très instructifs.

J'attends aussi de voir ton projet de roulante, mais sans vouloir jouer les prétentieux, il y a de nombreux points qui méritent d'y réfléchir

Je ne suis pas sur que dans ta configuration, une roulante pliante soit une bonne option. Tout l'intérêt d'une roulante est de pouvoir être charger et décharger complète dans le cas contraire c'est beaucoup de manipulation et de temps "perdu".
De plus, pliante, s'accorde assez mal avec le transport de charges lourdes ou il faut plutôt une structure solide et rigide pour absorber les chocs du transport sans dommages.
Des petites roues ne seront pas non plus adaptées à un terrain même peu accidenté et tu risques de perdre énormément de temps en te déplacent lentement pour ne pas tout faire tomber.

Surtout ne le prend pas mal, mais je m'orienterais plutôt vers un diable customisé en rajoutant deux roues directrices sous la pelle. Quand ton diable est en position vertical il repose sur ses quatre roues et fait office de chariot et quand tu veux un déplacement rapide et sur, tu le bascule sur ses deux roues gonflables.
Pour le rendre encore plus polyvalent tu peux fixer coté poignets, une grande planche sur charnière avec un pied rétractable pour avoir un plan de travail en deux secondes, c'est le système de la planche à tapisser ICI
Pour une roulante DIY tu as également ÇA
