Dolly / Travelling DIY

Hello, voilà un sujet pour vous présenter ma dolly faite maison.
On voit souvent ce genre de bricolage sur le net, mais la plupart du temps avec des tubes de PVC en guise de rails.
J'ai trouvé quelques exemples avec des échelles simples à la place des tubes de PVC, et j'ai adapté la construction en utilisant cette méthode.

Voilà à quoi elle ressemble, si jamais cela peut en inspirer certains:





Le fait d'utiliser 12 roues (roulements ABEC1 - ce serait encore plus fluide avec des ABEC5 ou 7) permet une bonne stabilité et une bonne fluidité du mouvement.
Il est important que l'ensemble soit assez lourd pour avoir un mouvement assez "gras" et sans à-coups.
Ce qui est intéressant avec l'échelle en bois utilisée (de chez Ikea!) est qu'il est possible d'en assembler plusieurs (via des chevilles en bois sur le haut de l'échelle) pour allonger facilement la longueur du parcours (si cela est bien fait, il n'y aucun vide entre les 2 échelles).

Tout compris, cela m'a couté dans les 80€, ce qui reste très raisonnable.

Un premier test vidéo ici (mieux vaut aller voir sur Vimeo directement, le fichier source est également en téléchargement):

Si jamais ça peut servir...



Bonjour,

Pas bête le coup des échelles IKEA !

Mais en voyant les photos j'ai peur que les équerres soit légères et vibrent un peu !

j'ai fait un tuto il y a quelques temps sur une dolly sur échelle !

Page 24

si ça peut te servir

bon films

ROLLAND



Chouette ton tuto!
En fait j'avais justement commencé à construire le système de roue à 45°, mais je n'étais pas convaincu de la stabilité et des roues de skate, qui sont trop petites et trop dures. Les appuis en 6 points avec des roues de guidages me paraissaient plus appropriées, surtout en utilisant des roues de rollers en ligne.



J'imagine que ça ne supporte pas le poids d'un homme et qu'il y a juste le pied et la cam. En extérieur, tu as pu caler facilement les "rails', as-tu assemblés 2 échelles à l'extérieur ?une vidéo devant un miroir serait pas mal pour voir le fonctionnement de l'engin. En tout cas, si tout est vrai, c'est très réussi.



Oui c'est exact, elle ne supporterait pas le poids d'un opérateur, mais elle n'est pas prévue pour cet usage de toute façon (dimensions réduites pour trépied, cam et moniteur de contrôle).
Pour le shoot en extérieur, j'ai monté l'échelle sur 2 tréteaux. je n'ai pas testé l'assemblage de 2 échelles, mais cela doit pouvoir se faire sans trop de problèmes.
Tu m'as l'air sceptique mais c'est bien le système utilisé pour les plans!



Ton "Ikea Hack" fait sensation un peu partout dans le monde !
Bien vu !
Hack Ikea: $15 Camera Dolly « Wonderment Blog

Elle coûte combien l'échelle ?
J'arrive pas à trouver...
(j'ai trouvé, environ 8euros.)



un gros merci pour cette idée géniale!
je suis super satisfait du résultat.


pour les échelles, différents choix :
226cm/50cm = 19€ (celle sur mes photos)
179cm/50cm = 14€50
124cm/50cm = 12€50

226cm/30cm = 14€50
179cm/30cm = 8€50
124cm/30cm = 7€50 (j'ai pris aussi celle ci pour une future mini dolly)

test rapide :



Justement les roues de skate sont un peut trop molles quand tu as de la charge, elles se tassent sur elles mêmes donc un à-coup au démarrage ( 8 roues et + de 150kg de charge, grue montée sur travelling ) roues a 45° sur échelles alu .



Sur le même sujet, voici la nôtre :

Ici


Cordialement

Jean



La mienne est celle qui est sur le tuto de making video.

Depuis elle a été améliorée avec des barres de chaque coté pour la pousser,
Je suis passé a 16 roues,
J'ai mis un caoutchouc anti-dérapant sur le sol et des crochets pour fixer le pied de camera.



j'ai également ajouté une barre de tirage/poussage, ainsi qu'un système d'accroche/maintient pour le trépieds.

connaissez vous le prix des échelles métalliques, comme sur vos photos?



il y a 3 ans je les avais achetés 25€ l'échelle dans un camion d'outillage



merci pour l'info, ça fait longtemps que je cherche ce genre d'échelles, sans succès pour l'instant...



dolly pas cher

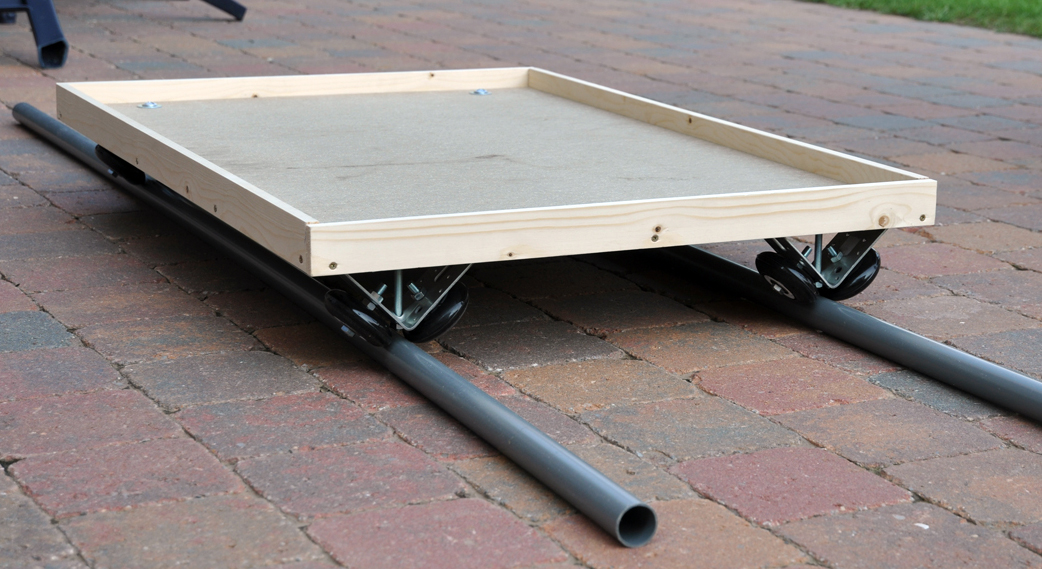

D'après une idée de bignos..j'ai également construit ma dolly

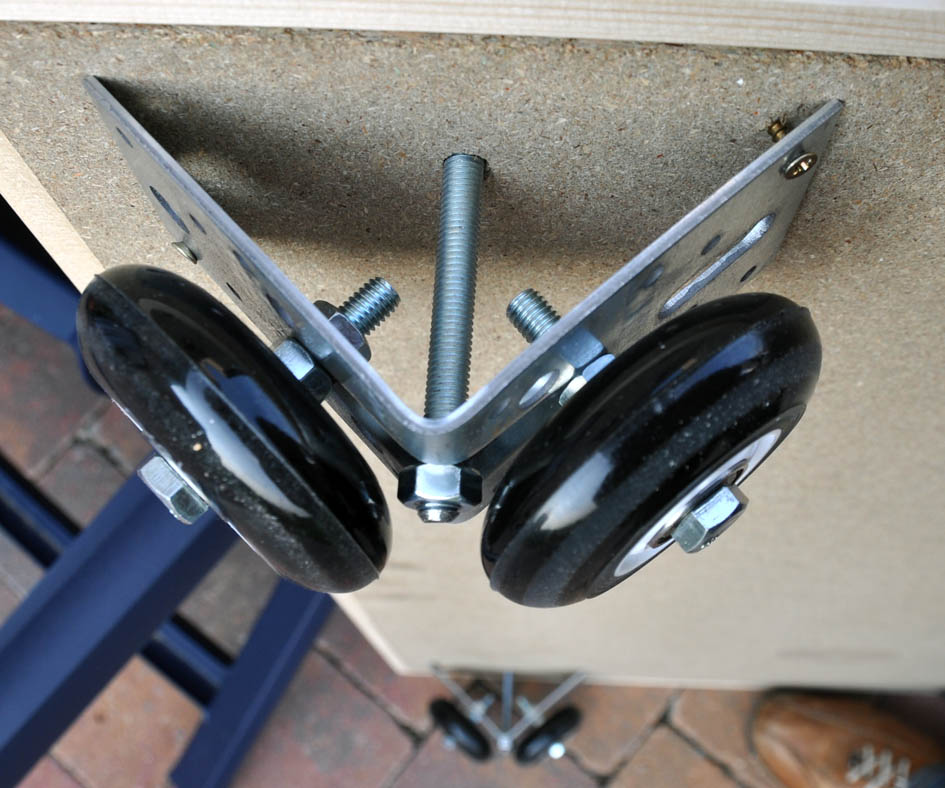

avec des roues de skates et un coin métallique à 90 degré simple.
le coût roues avec roulements +planche+ lattes et visserie +- 60 euro.

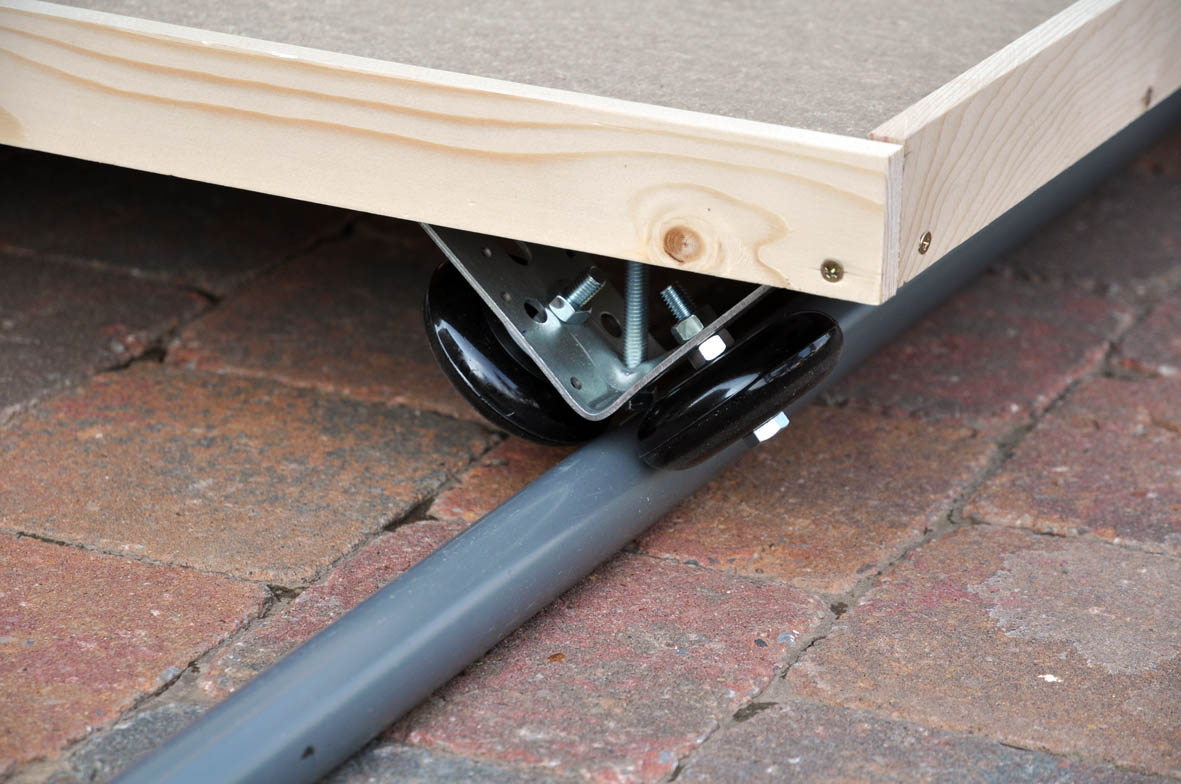

les tube sont du pvc de 33 m/m emboîté avec des coupes de manche de brosse
ça roule....



bien !

sauf que ça ressemble plus à des roues de rollers que des roues de skate !

Rolland
