[Astuce] DIY : binaural, parabole ...

Discussion dans 'Matériel de prise de son et de mixage' créé par mosaic, 27 Septembre 2019.

Tags:
  1. mosaic

    Points Repaire:
    1 350
    Recos reçues:
    1
    Messages:
    31
    Appréciations:
    +0 / 7 / -0
    Bonjour,
    Il y a quelques semaines je suis tombé par hasard sur des enregistrements de concert de jazz en binaural. Surpris par la qualité du son en écoute casque j'ai fait quelques recherches et j'ai eu envie de faire quelques essais perso.
    Je me suis procuré (Primo Microphones - micbooster.com) des capsules PRIMO EM 172 (électret omnidirectionnelles) dont les caractéristiques sont Comparison Table for Primo Microphone Capsules - micbooster.com et quelques accessoires et les ai installés :

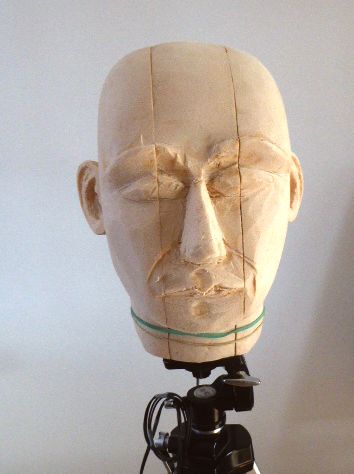

    1-dans une tête sculptée dans un bloc de polystyrène compact (styropor).

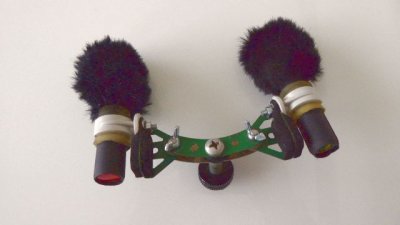

    2- dans un montage discret et réglable pour pouvoir suivre les différentes configurations: ORTF ( 17cms/110°) , XY(0cm/90°) et binaural (18 cms / 180°) destiné à être installé sur ma caméra (AX 700 SONY)
    L'alimentation se fait par la prise jack ( Power In plug)
    C'est hyper simple à réaliser et les résultats sont bluffants pour un coût inférieur à 100€.

    • J'aime J'aime x 3
  2. Video 92

    So So

    Points Repaire:
    5 050
    Recos reçues:
    45
    Messages:
    3 520
    Appréciations:
    +122 / 450 / -4
    IL existe beaucoup d'info sur le net concernant le son binaural et même plus que 2 canaux avec l'ambisonie.
    Il y a des kits pour réaliser des micros similaires à ceux du commerce. Infos sur Audiofanzine.
    Et pour les parisien, à la Cinémathèque :

  3. mosaic

    Points Repaire:
    1 350
    Recos reçues:
    1
    Messages:
    31
    Appréciations:
    +0 / 7 / -0
    Dans la discussion sur Audiofanzine Diy micro ambisonic - forum Les Mains dans le Cambouis - Audiofanzine dont tu parles, c'est aussi les EM172 qui sont cités pour leurs qualités: bruit de fond faible, sensibilité élevée, et surtout rapport signal/bruit 80 dB.

    Pas besoin de rajouter d'électronique, ni préampli, ni d'alimentation, ni de pile car l'alimentation électrique de polarisation de 3v (PIP) est présente dans pratiquement toutes les prises micro jack 3.5mm des caméras ou des enregistreurs numériques portables genre tascam, zoom....
    Si on n'a que des entrées xlr il y a lieu d'ajouter un adaptateur (facile à trouver ou à réaliser)

    J'ai également réalisé une parabole équipée de EM 172 pour capter des sons d'oiseaux.
    Solution retenue : se créer un gabarit de parabole et aller chez les soldeurs ou brocs pour trouver un "saladier" ayant le profil correspondant.
    J'ai trouvé pour 3€ un saladier inox ( foyer 60 mm et diamètre 300 mm).
    Montage de la capsule dans un tube plastique de diamètre 10mm fixé par un croisillons d'élastiques pour découpler mécaniquement la capsule du reste de la parabole.
    Poignée récupérée d'une vieille perceuse pour tenir à la main (pas conseillé). Installation d'un écrou au pas Kodak* sous la poignée pour fixer sur un pied (conseillé)
    (*) Diamètre: 1/4" (un quart de pouce) 6,35 mm 20 filets au pouce (soit 20 tours au pouce)
    Essais en cours ...
    probablement entre 10 et 12dB de gain par rapport à la capsule seule
    et élimination de tous les sons en dehors de l'axe de la parabole

    • J'aime J'aime x 1
  4. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    156
    Messages:
    16 498
    Appréciations:
    +251 / 1 285 / -27
    En découplant la capsule de la parabole la focalisation au foyer n'est pas stable.
    Mieux vaut découpler toute la parabole du support/poignée

  5. mosaic

    Points Repaire:
    1 350
    Recos reçues:
    1
    Messages:
    31
    Appréciations:
    +0 / 7 / -0
    La suspension par élastiques croisés permet un maintien précis et fiable et amortit parfaitement les vibrations que pourrait transmettre l'ensemble du support c'est le type de suspension utilisé pour les micros de studio mais en plus petit.
    Rajouter un amortisseur entre la poignée et la parabole est une excellente suggestion

  6. homero

    So

    Points Repaire:
    16 000
    Recos reçues:
    485
    Messages:
    23 190
    Appréciations:
    +518 / 2 341 / -10
    J'ai une parabole de 60 cms qui dort dans ma cave, depuis que j'ai testé une Telinga qui m'avait vraiment frimé (ci-dessous). Je pense que je n'ai jamais réussi à trouver la focalisation parfaite, j'avais essayé sur un récepteur radio à 30 mètres sur lequel j'envoyais une fréquence BF de 1750 Hz avec un talky-walkie. Y a t'il mieux à faire ?

    [​IMG]

  7. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    156
    Messages:
    16 498
    Appréciations:
    +251 / 1 285 / -27
    Pour amortir, il y a obligatoirement une viscosité et une latence dans le déplacement du micro par rapport au foyer donc la focalisation est variable.

    On ne peut pas comparer l'utilisation des suspensions studio ou perche avec le besoin de précision de la focalisation d'un foyer de parabole.

  8. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    156
    Messages:
    16 498
    Appréciations:
    +251 / 1 285 / -27
    Au laser, pour une fois où l'on peut travailler le son à l'oeil

    • Amusant Amusant x 1
  9. mosaic

    Points Repaire:
    1 350
    Recos reçues:
    1
    Messages:
    31
    Appréciations:
    +0 / 7 / -0
    Bizarre homero la position du micro vers l'avant . ça parait complètement illogique mais je ne peux pas conclure car je ne sais pas avec précision quelle est la position de la capsule dans le micro. Elle est peut être orientée vers l'arrière.

    Pour régler la position de la capsule au foyer de la parabole:

    Tout d'abord la capsule (omnidirectionnelle) doit être orientée vers la parabole et non vers l'avant puisque c'est le son réfléchi (ondes de pression) qui est capté.
    Elle doit être positionnée à l'extrémité de son support et protégée d'un pare vent en mousse à cellules ouvertes et/ou dead cat (tissu à poils longs récupération possible sur jouet en peluche)

    Pour déterminer la position exacte du foyer de la parabole on peut utiliser deux méthodes
    1- Le faisceau d'un pointeur laser situé loin (30 ... 50 m) comme dit saint kro :good:
    ou
    2- en révisant les cours de géométrie sur le tracé d'une parabole. A l'aide d'un carton fin et d'une paire de ciseaux on reproduit le profil de la parabole puis sur ce carton on va tracer des droites parallèles à l'axe et tracer les faisceaux réfléchis ( angle d'incidence égal à l'angle de réflexion dont il faut soit un compas soit un rapporteur). Les faisceaux réfléchis se croisent au point focal.

    Si on ne trouve pas un point précis c'est que la "parabole" n'est qu'un "bol":mdr::mdr: et dans ce cas pas de miracle.
    Pour les résultats avec une capsule EM172 montée sur une parabole (inox de diamètre 30cm et de foyer 6cm) on entend très distinctement quelqu'un qui chuchote à 20m

  10. homero

    So

    Points Repaire:
    16 000
    Recos reçues:
    485
    Messages:
    23 190
    Appréciations:
    +518 / 2 341 / -10
    Oui ça m'avait étonné comme montage ainsi qu'un copain preneur de son. La photo c'est le montage Telinga et il est efficace, mais comme c'était un matériel en démo pour une expo sur Yann Paranthoën, l"inventeur du son "France-Culture" (qui d'ailleurs bossait surtout avec un couple Schoeps ORTF et son parapluie breton) , je ne pouvais aller plus loin que de mettre le système en route et de tester sur les sons présents : oiseaux, visiteurs dans la cour etc ... pas question de voir comment c'était sous la bonnette : un câble actif et la tête qui revient vers la parabole ? Je procéderai à de nouveaux essais ces jours-ci lorsque pluie et vent se calmeront (parapluie breton bienvenu). Mes essais précédents n'avaient pas le rendu stupéfiant de la Telinga. Sur le lien ci-dessous le micro est dans le bon sens.

    Universal MK2 - Telinga Parabolic Microphones

    #10 homero, 29 Septembre 2019
    Dernière édition: 29 Septembre 2019
  11. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    156
    Messages:
    16 498
    Appréciations:
    +251 / 1 285 / -27
    Avec une capsule omni, peu importe le sens.

    J'en avais démonter une, je ne sais plus la marque, il y avait deux capsules collées en vis à vis sur chaque face d'un disque plexi placé dans l'axe vertical

  12. Video 92

    So So

    Points Repaire:
    5 050
    Recos reçues:
    45
    Messages:
    3 520
    Appréciations:
    +122 / 450 / -4
    Belle ferme homero ! Jamais essayé la parabole, mais d'après ce que j'ai lu, il faut procéder à des corrections sur l'enregistrement pour avoir un son correct.
    Pour en savoir plus sur le son animalier il faut consulter les spécialistes, ici.
    Et pour faire ses bonnettes à poils, c'est là.

  13. cournonsec

    So So

    Points Repaire:
    7 950
    Recos reçues:
    72
    Messages:
    2 395
    Appréciations:
    +68 / 382 / -3
    Je m'étonne que tu aies trouvé un saladier qui soit une véritable parabole et non un simple "bol" comme tu dis. Difficile de contrôler la courbure.
    Et j'ai une question à homero (sur une vielle réponse qui m'a toujours intriguée mais que je ne retrouve pas) : Tu disais que la parabole n'était pas adaptée à la captation de dialogues. Je ne comprends pas que ce qui est bon pour les oiseaux ne le soit pas pour la voix humaine (question de fréquence ?)

  14. homero

    So

    Points Repaire:
    16 000
    Recos reçues:
    485
    Messages:
    23 190
    Appréciations:
    +518 / 2 341 / -10
    Oui Cournonsec, c'est une question de fréquences audio ... au dessous de 500 Hz point de salut ... sauf pour les espions qui se préoccupent peu des nuances et timbres en audio ...

  15. Video 92

    So So

    Points Repaire:
    5 050
    Recos reçues:
    45
    Messages:
    3 520
    Appréciations:
    +122 / 450 / -4

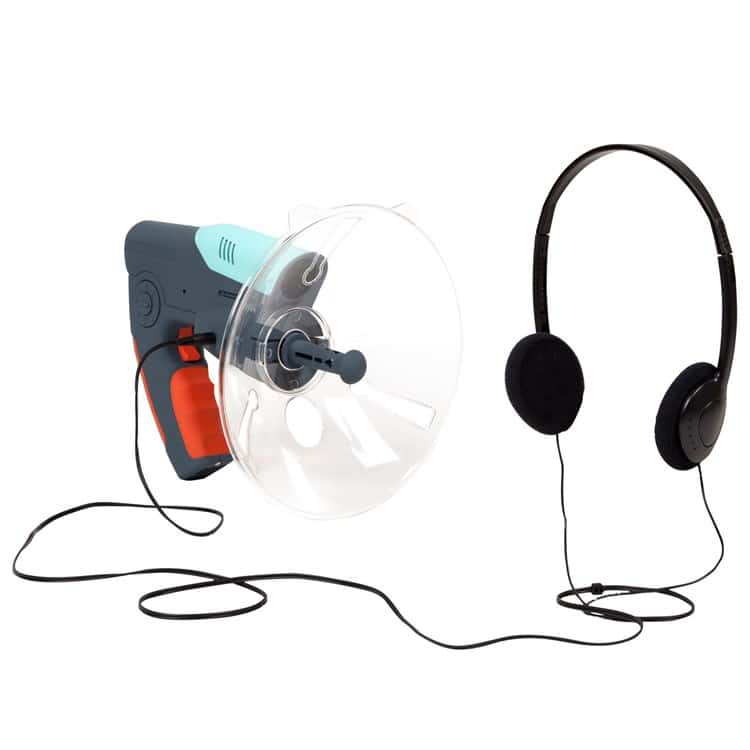

    Et pour s'entrainer pour moins de 30 euros elle a tout l'air d'une grande...mais est-ce bien ?
