DIY Basso block cubes 15 20 30 cales plates 30 40 cales sifflet

Discussion dans 'Fabrications maison' créé par villabonni, 11 Septembre 2016.

Tags:
  1. villabonni

    Points Repaire:
    1 200
    Recos reçues:
    3
    Messages:
    292
    Appréciations:
    +0 / 4 / -0
    Bonjour à tous,

    Suite aux lectures des PDF de notre ami JC, je me suis lancé dans mes devoirs de vacance.

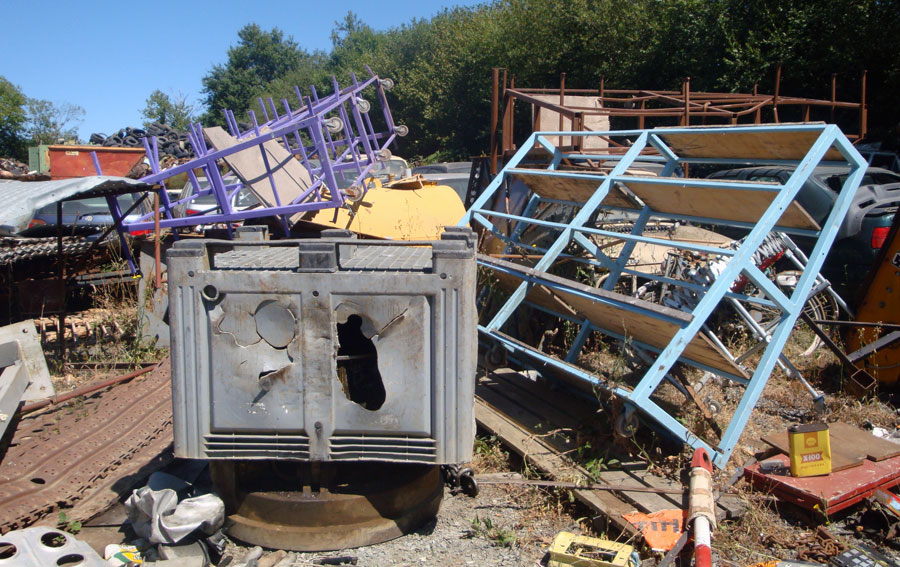

    Première étape, les courses chez le ferrailleur et récupération de planches en contreplaqué de 15mm issues de rayonnages indus .


    Débit et préparation.

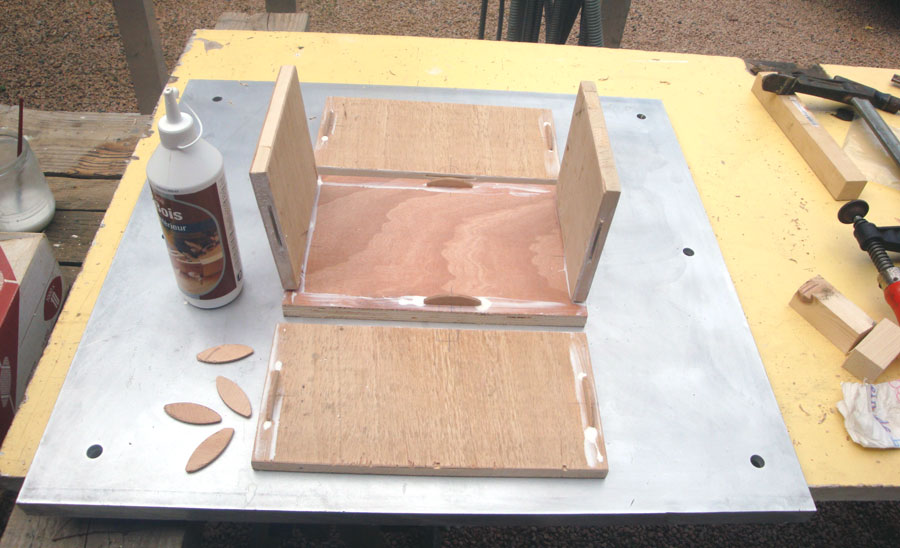

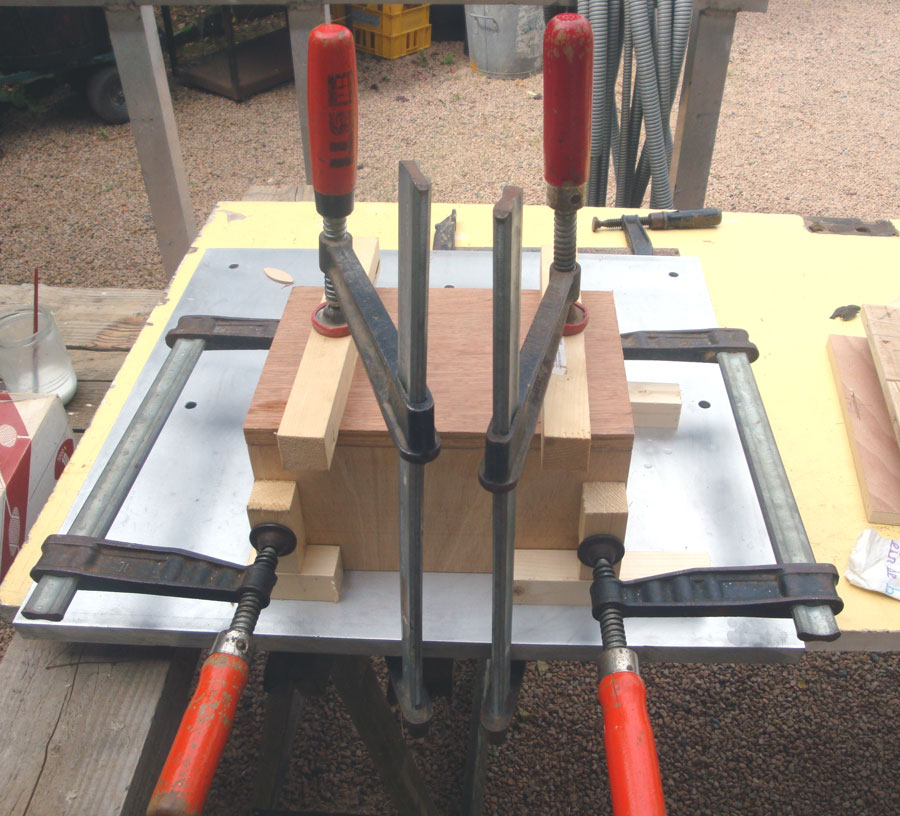

    Assemblage collé et vissé après le fraisage des lamello, deux couches de lasure chêne doré.

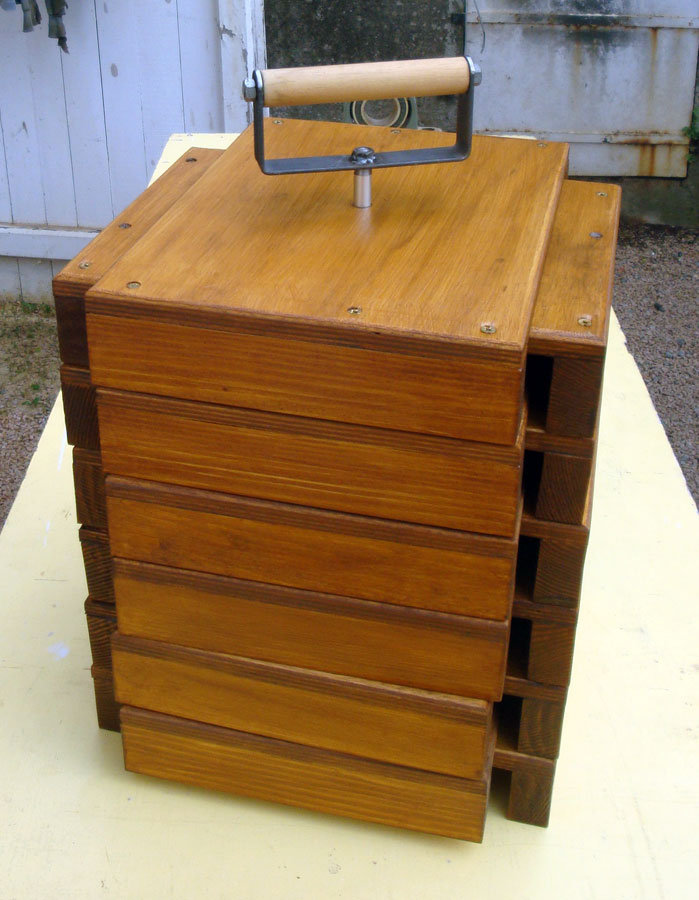

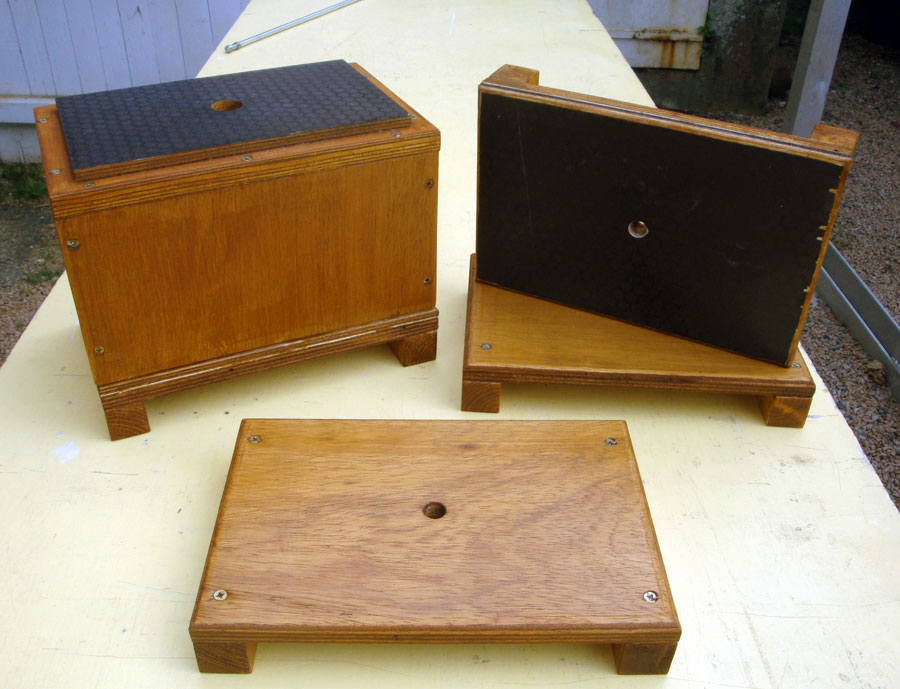

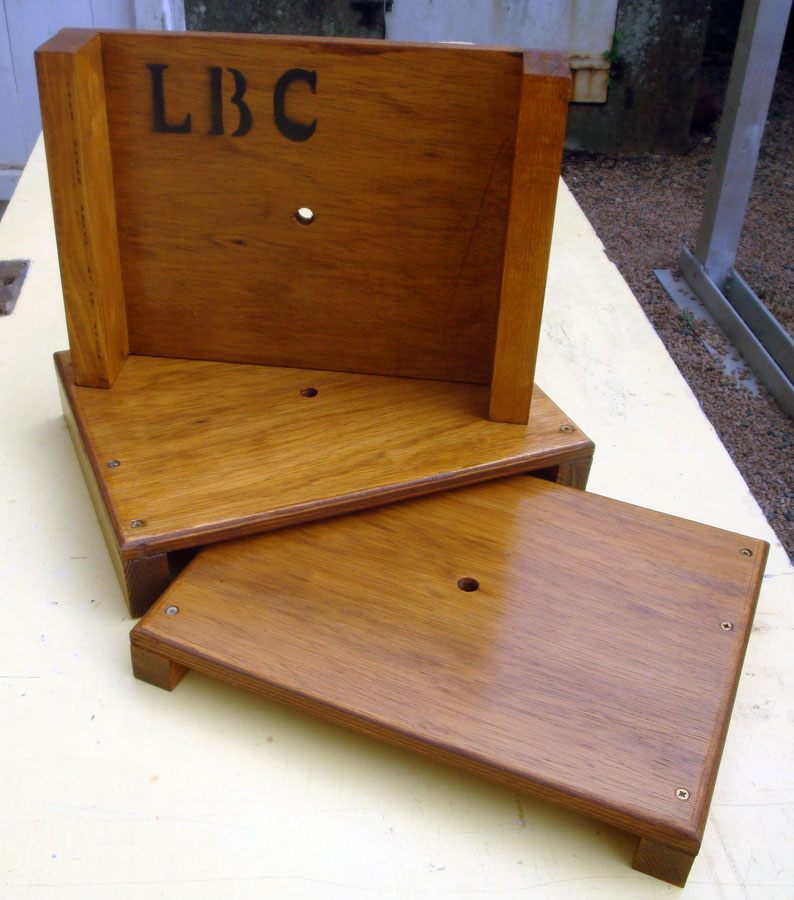

    Les basso block 30×40 sont terminés avec deux hauteurs disponibles, 2" et 4".

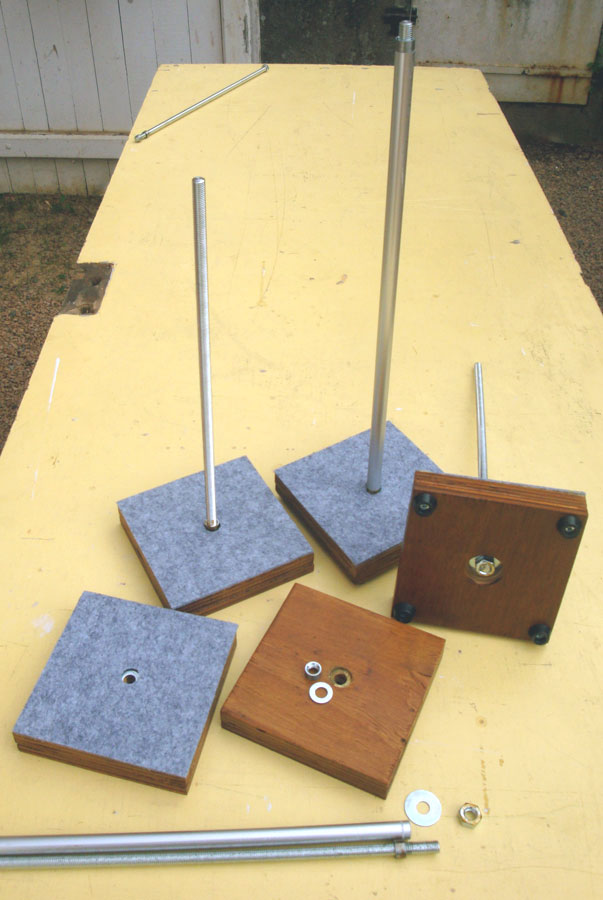

    Préparation des supports pour le transport, deux carrés en bois de 15×15 contre-collés, une tige filetée M10, un tube en alu de 14mm, quelques écrous et rondelles, un carré de feutrine et quatre pieds en caoutchouc.

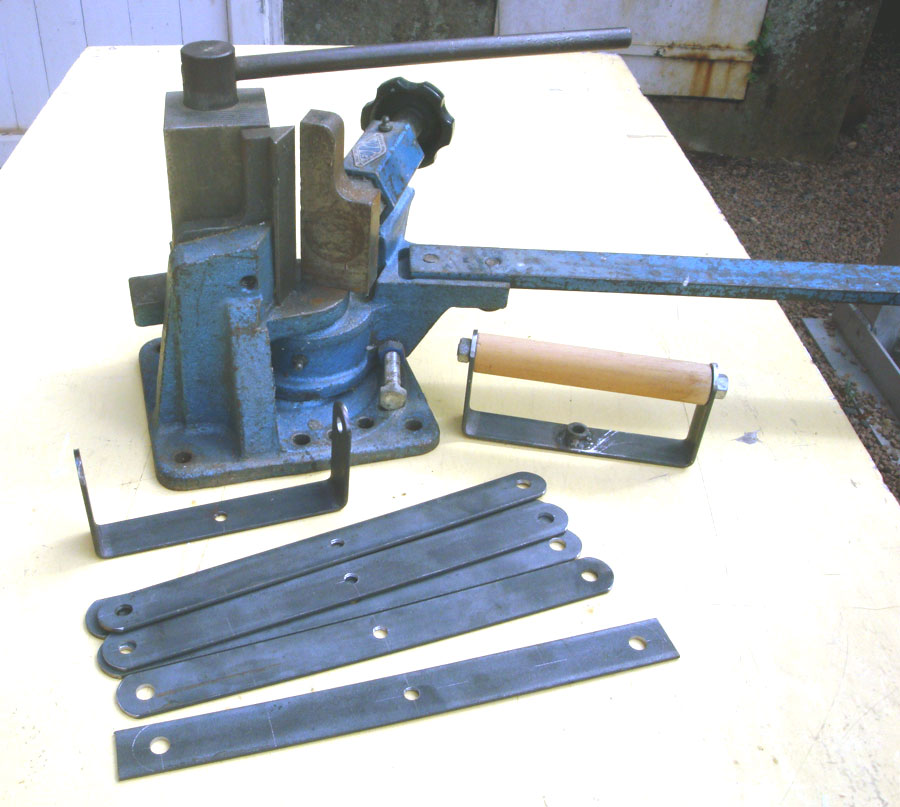

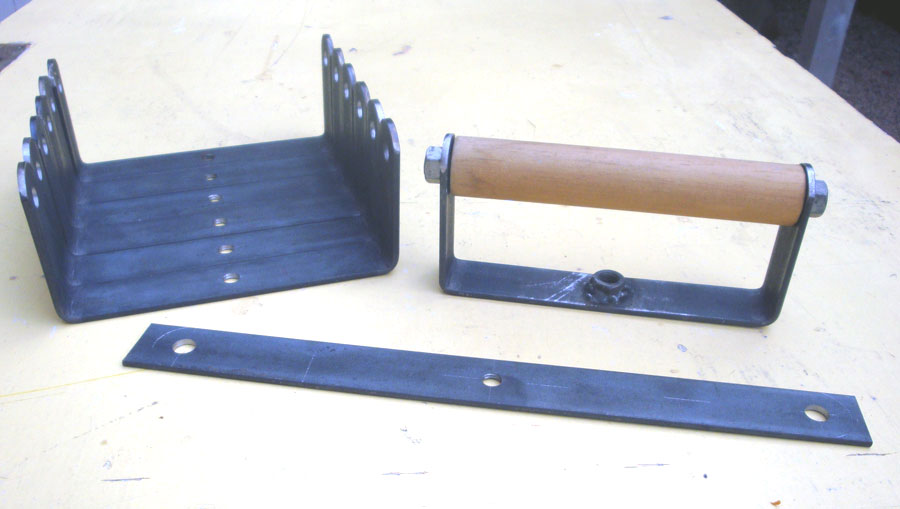

    Préparation des poignets avec du fer plat, traçage, pliage à la coudeuse, soudure d'un écrou M10 (reste la mise en peinture et lasurer la poignet en bois).

    Voila pour les basso block en 30×40.

    Merci à vous

    Christophe


    Fichiers attachés:

  2. villabonni

    Points Repaire:
    1 200
    Recos reçues:
    3
    Messages:
    292
    Appréciations:
    +0 / 4 / -0
    Mise en œuvre des cubes 15 20 30.

    basso_block_01.jpg basso_block_03.jpg

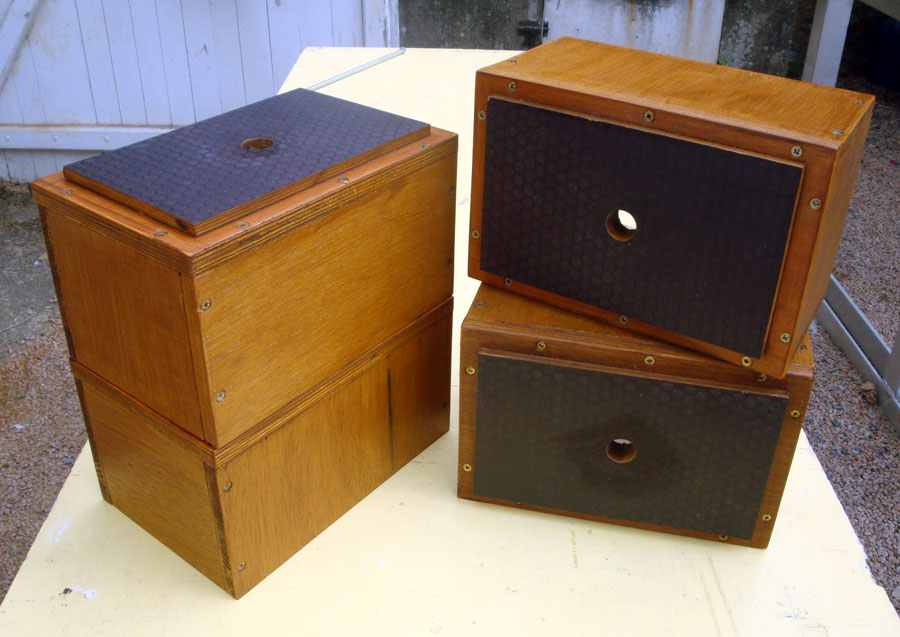

    Collage d'une feuille de contreplaqué de 9mm avec une face antidérapante puis deux couches de lasure.


    En complément des cubes, fabrication dune série de basso block classique en 20×30 et quelques exemplaires avec la feuille de contreplaqué antidérapante.

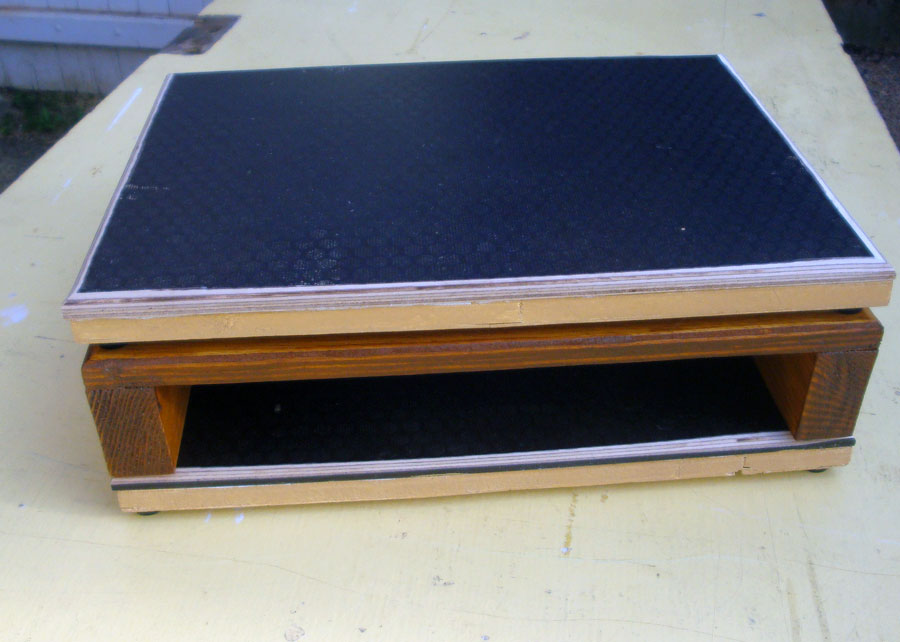

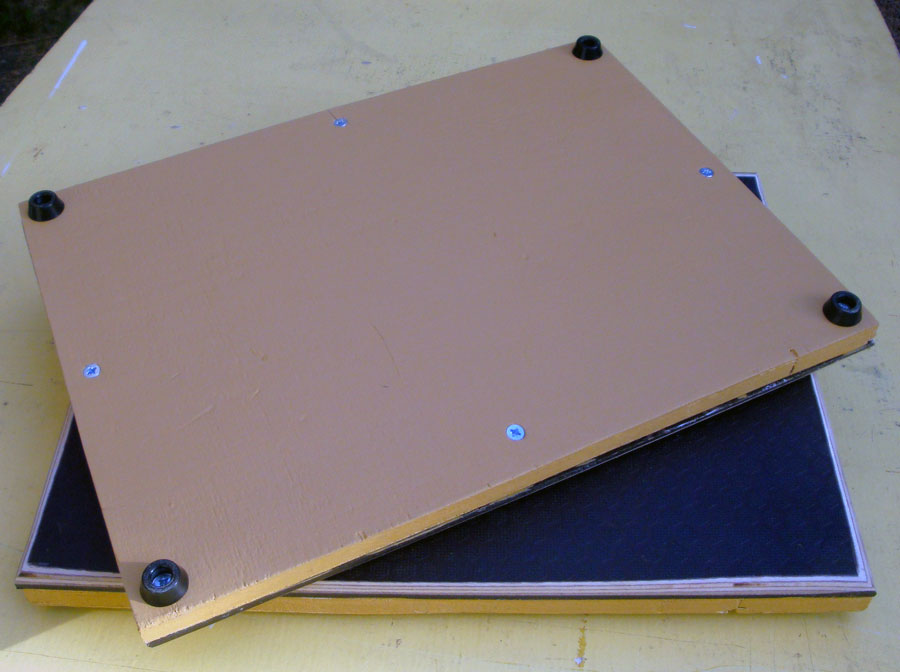

    Puis quelques cales plates en 30×40 (une feuille de contreplaqué 9mm antidérapante collé sur une planche de latté collé 15mm) pour compléter les basso block en 30×40.

    basso_block_11.jpg basso_block_10.jpg

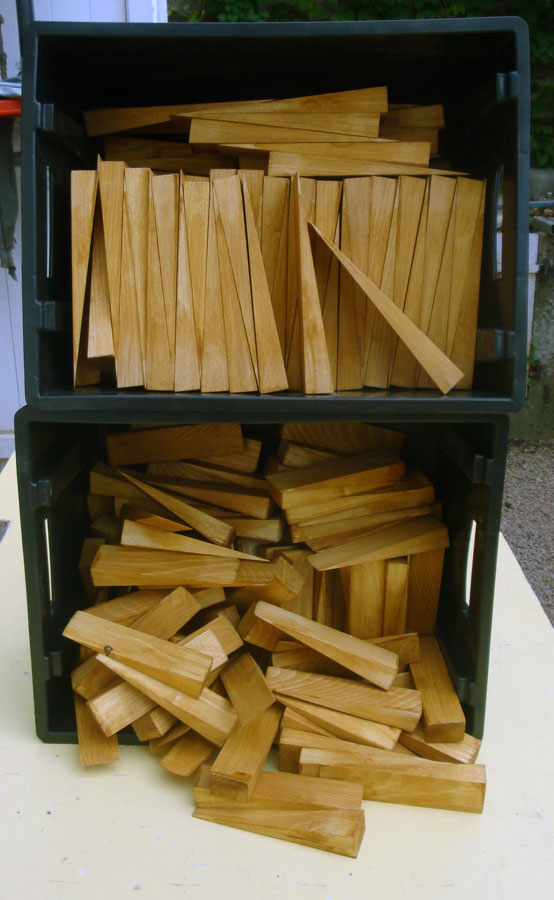

    Pour finir, deux caisses de cales sifflet 30×25×150 et 50×30×200.


    Merci à vous

    Christophe

    P.S. Spéciale dédicace à JC ROLLAND

  3. Video 92

    So

    Points Repaire:
    8 200
    Recos reçues:
    92
    Messages:
    5 276
    Appréciations:
    +262 / 1 061 / -5
    Bel ouvrage, il faut du savoir-faire, de l'outillage et de la place. Mon salon ne convient pas.

  4. villabonni

    Points Repaire:
    1 200
    Recos reçues:
    3
    Messages:
    292
    Appréciations:
    +0 / 4 / -0
    Bonsoir à tous,

    Merci pour ton appréciation video 92.

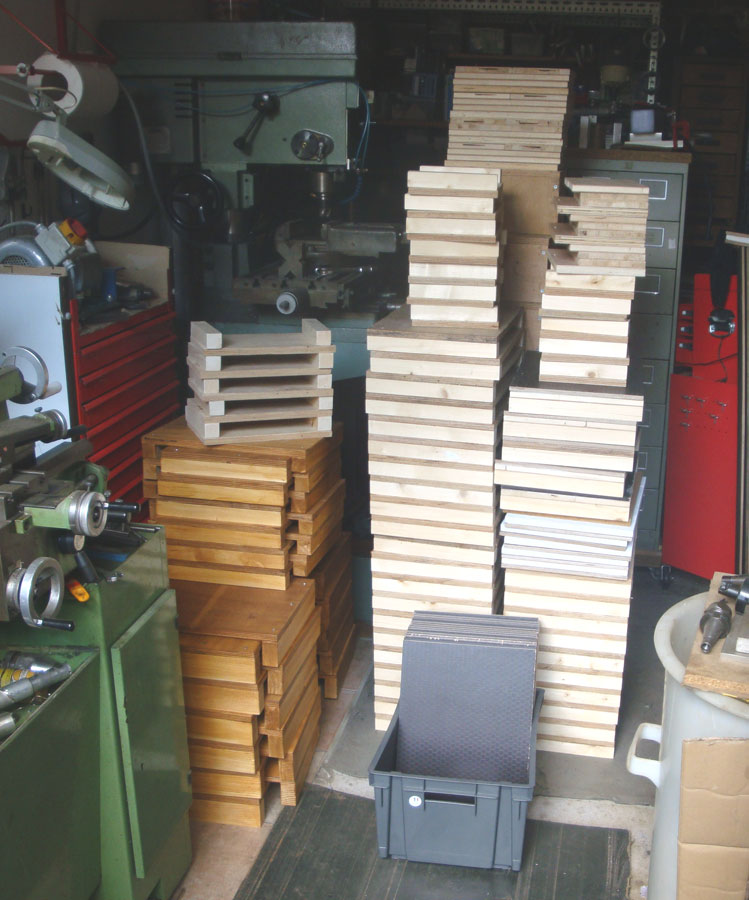

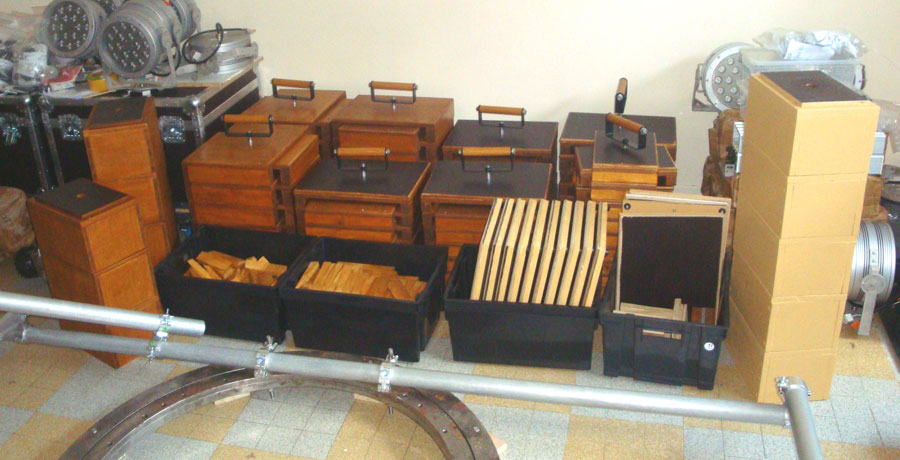

    La dernière vis est posée, le projet de cet été est terminé et le premier lot de calage est opérationnel.

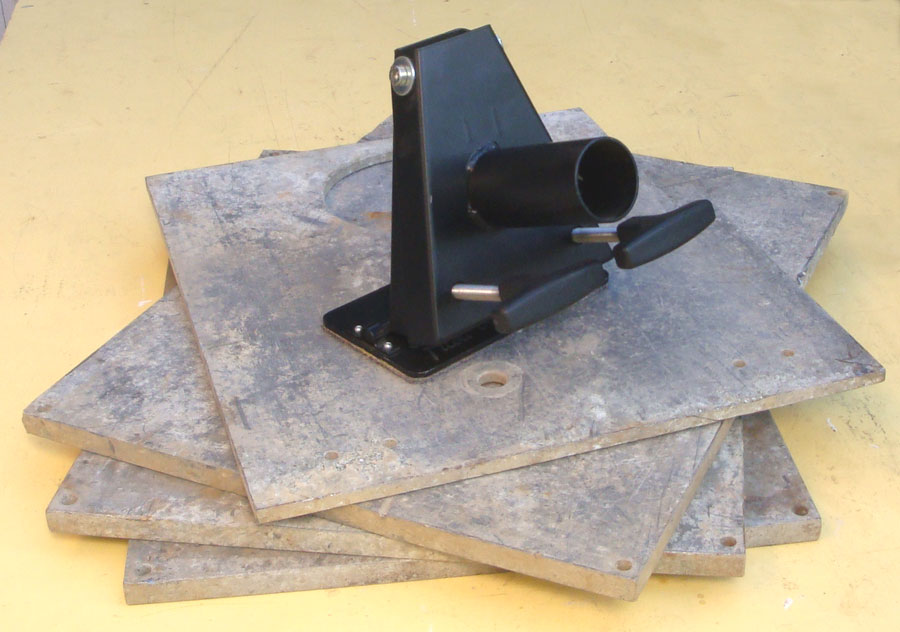

    Le défi pour l'année à venir sera de tirer environ 8 platines Bouladou à partir de plaques d'aluminium 15mm d'épaisseur provenant de récupération.

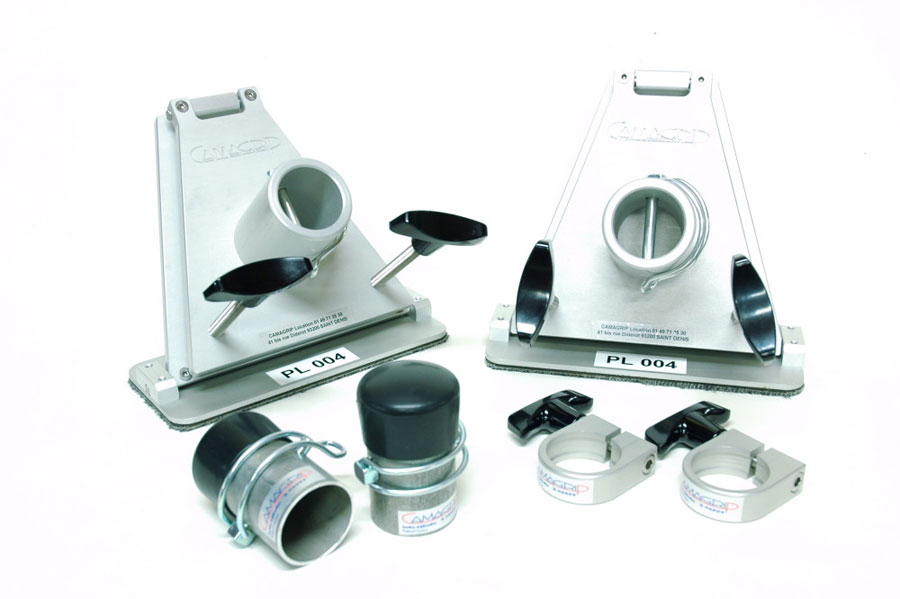

    Pour un résultat que je l'espère ressemblera au produit de chez Camagrip.


    Merci à vous

    Christophe

    • J'aime J'aime x 1
  5. Video 92

    So

    Points Repaire:
    8 200
    Recos reçues:
    92
    Messages:
    5 276
    Appréciations:
    +262 / 1 061 / -5
    Comme on dit : c'est du bel ouvrage. Et tout ce matériel sort souvent. Comment "vieillit-il?".

  6. villabonni

    Points Repaire:
    1 200
    Recos reçues:
    3
    Messages:
    292
    Appréciations:
    +0 / 4 / -0
    Salut,

    Cela va bientôt devenir la "mauvaise plaisanterie" sur le Repaire.

    La Bijoute Creusoise est en cours de création depuis une quinzaine d'années ;)

    Christophe

  7. ogt

    ogtx Regretté conseiller technique
    So

    Points Repaire:
    17 700
    Recos reçues:
    546
    Messages:
    23 514
    Appréciations:
    +712 / 1 396 / -41
    Et ça sert à quoi, en vidéo, tout ce matos ?

    Olivier

  8. villabonni

    Points Repaire:
    1 200
    Recos reçues:
    3
    Messages:
    292
    Appréciations:
    +0 / 4 / -0
    Salut Olivier,

    Les basso blocks sont "en général" utilisés pour le calage des travellings.


    Christophe

  9. ogt

    ogtx Regretté conseiller technique
    So

    Points Repaire:
    17 700
    Recos reçues:
    546
    Messages:
    23 514
    Appréciations:
    +712 / 1 396 / -41
    Merci pour l'info, n'étant pas dans le milieu professionnel, je ne connaissais pas.
