[Problème] Deux caméras, une mire et un problème

Bonjour,
Dans le cadre d'une activité industrielle, nous avons deux caméras qui pointent sur un objet pour que nous puissions aligner cet objet. Nous avions un boitier sur lequel était connecté un écran pour que nous puissions voir la concaténation des deux caméras ansi qu'une mire (un trait horizontal et un vertical à chaque extrémité de l'horizontal) pour pouvoir aligner notre objet.
Ce boitier est hs, le prestataire n'existe plus et la vidéo n'est pas vraiment notre cœur de métier. Sauriez vous me dire qu'est ce que je pourrais acquérir pour pouvoir obtenir le même résultat ? Une table de montage vidéo ?
Merci d'avance pour vos lumières.

Ps : les caméras ont une sortie RCA jaune male



Pour mieux vous répondre, il faudrait aussi quelques précisions en terme d'interface de visionnage. Vous dites que les caméras sortent en composite (RCA jaune), pour aller vers un boitier. Mais si ce boitier est HS, avez-vous toujours besoin d'une connectique composite ?



j'ai pour seul besoin que ça fonctionne
Les caméras sont toujours bonne donc je n'ai pas nécessité d'en changer. Pour la connectique je ne suis pas fermé si cela m'offre plus de possibilité pour arriver au résultat voulu.
Merci



Donner les références de ce boitier et une doc pour comprendre ce qu'il en est et éviter de vous donner de fausses pistes.
Il s'agit d'un process industriel très différent d'un tournage de film.



beaucoup de cameras industrielles ont des format videos qui n'ont rien a voir avec ce qu'on connait dans le monde de la video.
ca peut etre du firewire, du RGB etc...
Il faut les references des cameras.
et un dessin de l'ecran ou une photo de quand il fonctionnait.
quand tu dis concatenation des deux cameras, c'est a dire ? moitie d'une image d'une camera et l'autre moitie de l'autre camera ? des moities verticales ou horizontales ?
La mire elle est dans le signal (elle bouge sur l'ecran si la camera bouge) ou elle est sur l'ecran ?
on peut faire plein de choses pour pas cher (par exemple avec 2 webcam et un raspberry pi), mais il faut un cahier des charges precis.
IVPort Raspberry Pi Camera Module Multiplexer • Hackaday.io
Si les cameras sortent un signal composite, je pense que l'alignement recherche ne doit pas etre tres precis, vu la resolution d'un signal en SD.
De plus un signal composite n'est certainement pas au pixel carre, d'ou deformation de l'objet dans le sens vertical ou horizontal.
Et il faudra synchroniser les signaux d'une camera sur l'autre.
sinon je connaissais une boite aux USA qui faisait ce genre de module, toujours a base du meme circuit programmable.
Colorado Video - Creating Unique Video Instrumentation and Video Equipment since 1965
A l'epoque j'avais achete chez eux le model 641CS qui prend 2 entrees composites (A etB ) et ressort 2 signaux synchronises (B sur A).

maintenant une table videonics Mx1 a 300 euros te fais la meme chose et offre en plus la possibilite d'afficher les deux moities de l'image.



merci pour vos reponses. En effet on ne travaille pas dans l'aeronautique
Voici la photo des caméras :


L'alimentation des cameras :


et la mire (qui est fixe sur l'écran :


Actuellement un ami nous a prété un pc, les cameras sont branchées sur 2 cartes videos distinctes et la mire est un fichier powerpoint transparent.
La solution du pc n'est que provisoire en attendant vos avis, idées.

Merci encore !



un mixeur video comme ceux indiques dans le catalogue de colorado video pourrait faire l'affaire, mais pour la mire je comprend pas son interet si elle est affichee apres coup.
en general la mire doit etre integree a la camera, comme ca si la camera bouge, la mire aussi.
ici tu pourrais aussi bien mettre un transparent plastique sur l'ecran (acetate pour imprimante) et tracer la mire au feutre....

pour combiner 2 signaux video de cette maniere, l'electronique est tres simple si les cameras sont synchronisees (il y a l'air d'avoir une prise genlock sur ces camera), un bete chip 4066 avec un detecteur de synchro.
vous pouvez pas faire reparer le module defectueux ? c'est quoi le defaut ?

vous faite du recyclage de cylindre d'imprimante laser ?



Nous sommes dans l'imprimerie en fait il s'agit de bien aligner un cliché sur un cylindre. La caméra ne bouge pas du tout



si on reprend le catalogue de Colorado video, ce qu'il vous faudrait c'est le module 616G
Pas sure qu'il soit compatible avec vos cameras.
Video Screen Splitter, Video Split Screen, Screen Splitter, Split Screen Video, Video Wiper,
Video Display Splitter, Split Video Image, Monitor Splitter



Merci beaucoup !
Effectivement pour l'image c'est ce que je cherche. Mais du coup existe t'il des adaptateurs pour passer de ma connectique à celle nécessaire pour ce boitier ?
Ok j'ai trouvé sur le même site l'info

Comment puis je avoir ma mire dessus ?

Merci encore vraiment merci !



pour la mire , un cache en plastique sur l'ecran et un coup de feutre....



Les caméras sortent avec un connecteur BNC et il y a un adaptateur BNC vers RCA (Cinch).

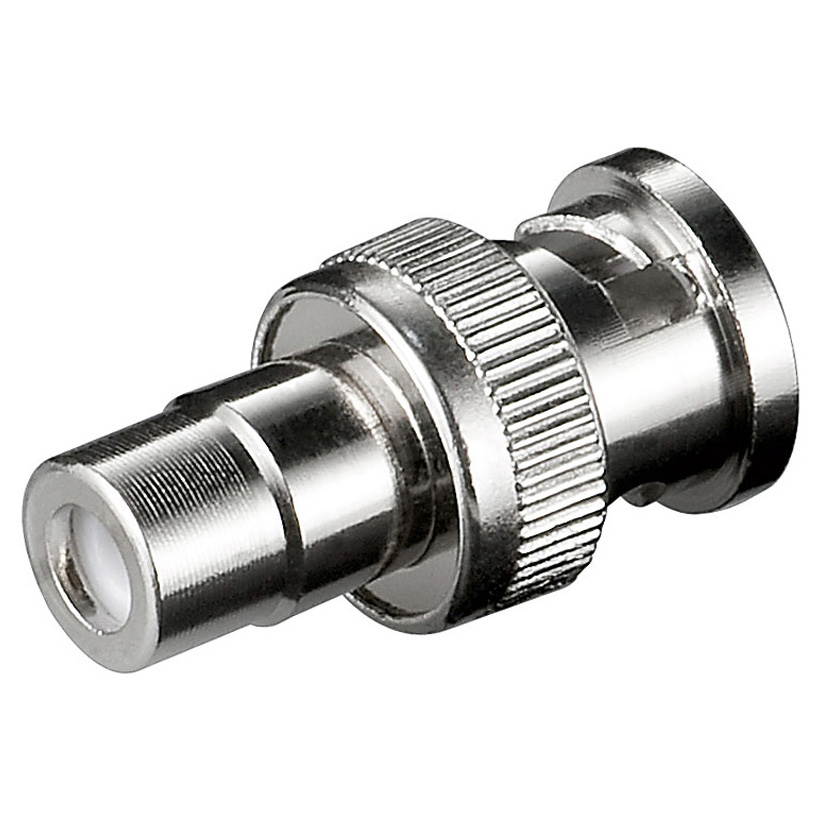

Adaptateur :

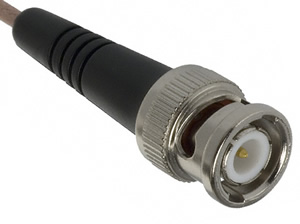

Ou bien utiliser directement un câble BNC



Bonjour,
Je ne suis pas particulièrement fan de la mire sur un cache plastique,
Si ça peut servir voici deux photos de l'intérieur :

et

Merci



il y a pas l'aire d'avoir des tonnes de chips dans ce boiter.
vous l'avez donnee a un electronicien pour qu'il regarde si tout est bon (particulierement les alims)
c'est quoi les gros connecteurs VC1,VC2 ?)



Ça doit être les caméras. Peut-être réenficher les Circuits intégrés et comme dit vérifier l'alim. Mais il faudrait savoir ce que fait la panne, noir ou image incomplète?
