Dépannage magnétoscope EV-S1000B

Discussion dans 'Astuces, bidouilles et bricolages' créé par patvig, 10 Mars 2014.

Tags:
  1. jjg

    jjg

    Points Repaire:
    1 200
    Recos reçues:
    1
    Messages:
    453
    Appréciations:
    +4 / 9 / -0
    A la deuxième mise sous tension, le fonctionnement est encore moins bon. Il y a seulement introduction de la cassette, sans chargement de la bande, et l'éjection fonctionne.
    Les commandes du clavier rabattable sont inopérantes.

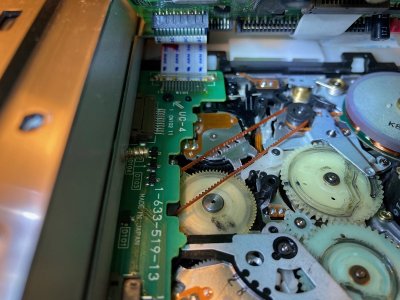

    Question annexe: ou acheter la courroie cranté principale (voir photo) et quelle est la procédure de dépose/pose, puisque je trouve que celle-ci est un peu détendue.
    Merci à l'avance, Jean


    Fichiers attachés:

    • B60A.jpg
      Taille de fichier:
      333.5 KB
      Nb. vues:
      68
  2. jjg

    jjg

    Points Repaire:
    1 200
    Recos reçues:
    1
    Messages:
    453
    Appréciations:
    +4 / 9 / -0
    J'ai donc vérifié les tensions sur les connecteurs du bloc alim, et c'est un peu la cata :

    Connecteur 5 contacts:
    - Borne 1 0,83 V au lieu de 7
    - 2 0,83 V aulieu de 7
    - 4 0,55 V au lieu de - 30 V
    - 5 5 V

    Connecteur 12 contacts:
    - Borne 1 0,61 V au lieu de40
    - 3 3 V au lieu de 9
    - 4 3,37 au lieu de 9
    - 10 1,2 V au lieu de - 5

    Il y a donc une ou plusieurs pannes dans ce bloc

  3. mafach

    Points Repaire:
    4 680
    Recos reçues:
    44
    Messages:
    1 972
    Appréciations:
    +43 / 203 / -1
    Bonjour,
    Alim de cette machine déjà abordée à plusieurs reprises sur le site.
    Un passage par le moteur de recherche s’impose ;-)

  4. jjg

    jjg

    Points Repaire:
    1 200
    Recos reçues:
    1
    Messages:
    453
    Appréciations:
    +4 / 9 / -0
    Comment procéder pour avoir les infos ?

  5. mafach

    Points Repaire:
    4 680
    Recos reçues:
    44
    Messages:
    1 972
    Appréciations:
    +43 / 203 / -1
    Taper « alim evs-1000 » dans le moteur de recherche se trouvant dans le quart supérieur droit des pages du forum.

  6. jjg

    jjg

    Points Repaire:
    1 200
    Recos reçues:
    1
    Messages:
    453
    Appréciations:
    +4 / 9 / -0
    Merci pour le conseil !
    Pour accéder au CI et aux condensateurs, le démontage du grillage métallique n'est pas évident ?

  7. PAUMELLE

    Points Repaire:
    1 200
    Recos reçues:
    2
    Messages:
    65
    Appréciations:
    +0 / 0 / -0
    jjp,
    bonjour. Pour votre courroie crantée, j'ai sous la main, un bloc cassette complet EVS-1000 qui ne fait rien...
    Si cela peux vous dépanner ???

  8. mafach

    Points Repaire:
    4 680
    Recos reçues:
    44
    Messages:
    1 972
    Appréciations:
    +43 / 203 / -1
    Une fois le bloc alim retiré du magnéto, autant que je me souvienne, il n'y a qu'une vis à retirer pour faire coulisser "la grille" comme un tiroir. Ca donne ensuite accès à la carte électronique qui est maintenue sur son support par 3 ou 4 vis.

    @ Paumelle,
    Si jjg n'est pas intéressé par ta mécanique, quelqu'un sur lbc en cherche une.

  9. jjg

    jjg

    Points Repaire:
    1 200
    Recos reçues:
    1
    Messages:
    453
    Appréciations:
    +4 / 9 / -0
    Merci beaucoup à Paumelle pour la courroie.
    Veuillez indiquer votre tel en MP pour les modalités (prix expédition ...)
    JJG

  10. jjg

    jjg

    Points Repaire:
    1 200
    Recos reçues:
    1
    Messages:
    453
    Appréciations:
    +4 / 9 / -0
    Bonjour,

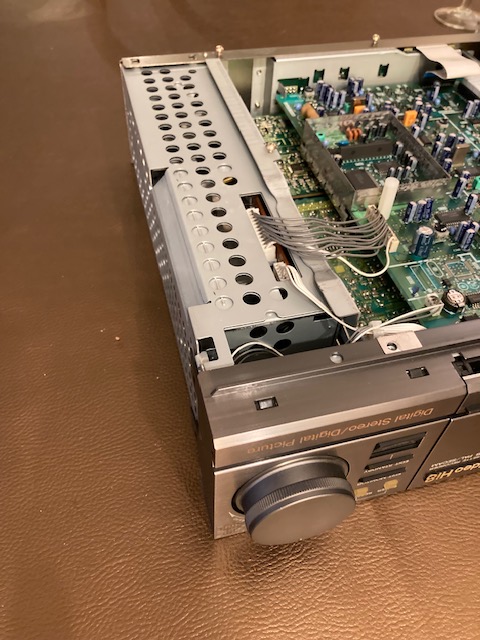

    La notice est assez précise sur la dépose du bloc alim, mais j'aimerais savoir si les deux connecteurs sont facilement débrochables (pas de verrouillage).
    Voir photo:


    Fichiers attachés:

    • B80.jpg
      Taille de fichier:
      121.3 KB
      Nb. vues:
      59
  11. mafach

    Points Repaire:
    4 680
    Recos reçues:
    44
    Messages:
    1 972
    Appréciations:
    +43 / 203 / -1
    Il y a deux petits ergots qui maintiennent les connecteurs, mais ils viennent facilement en tirant doucement sur tous les brins en même temps avec un éventuel mouvement de va et vient sur la longueur du connecteur.

  12. jjg

    jjg

    Points Repaire:
    1 200
    Recos reçues:
    1
    Messages:
    453
    Appréciations:
    +4 / 9 / -0
    Merci beaucoup,je vais essayer.

  13. jjg

    jjg

    Points Repaire:
    1 200
    Recos reçues:
    1
    Messages:
    453
    Appréciations:
    +4 / 9 / -0

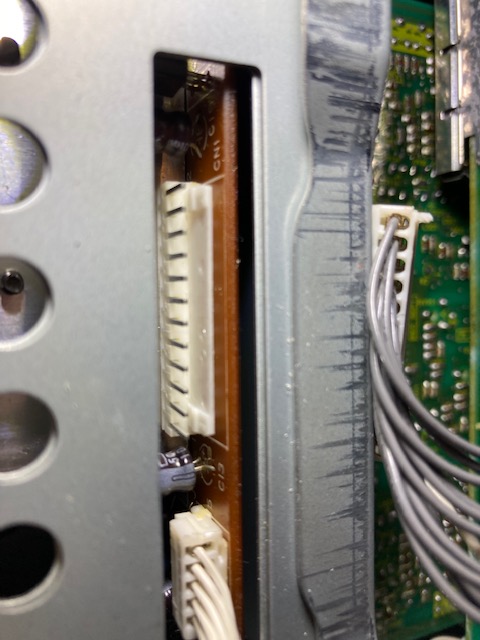

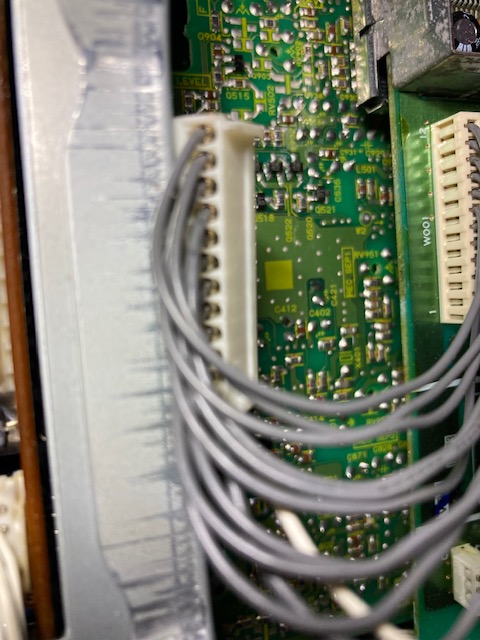

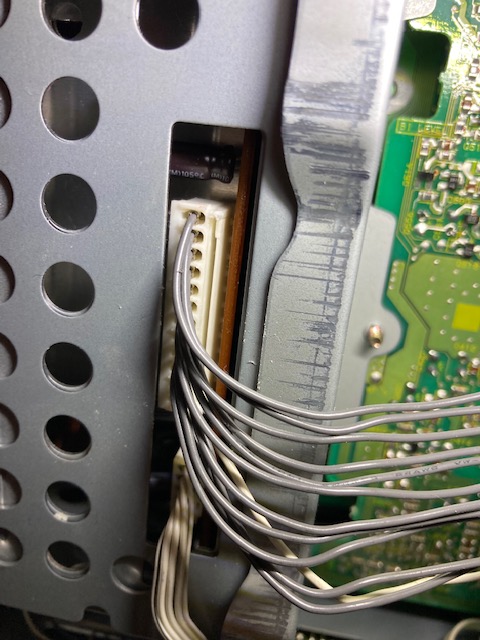

    Le connecteur principal a été déverrouillé. Voir les photos montrant le principe du verrouillage.
    Le petit connecteur 5 contacts est plus récalcitrant, mais comme la nappe de fils est assez longue, le bloc va pouvoir être déposé sans démontage de ce connecteur.
    Je vais donc pouvoir accéder au circuit imprimé pour réparer ce bloc alim.
    Connecteur A.jpg Connecteur B.jpg Connecteur C.jpg

  14. mafach

    Points Repaire:
    4 680
    Recos reçues:
    44
    Messages:
    1 972
    Appréciations:
    +43 / 203 / -1
    pour le connecteur 5 broches, si tu as un micro tournevis plat, tu l'insères entre le connecteur et celui sur la carte (côté carte) pendant que tu tires doucement sur les 5 brins en même temps. Un couteau fin à la place du tournevis devrait aussi fonctionner.

  15. jjg

    jjg

    Points Repaire:
    1 200
    Recos reçues:
    1
    Messages:
    453
    Appréciations:
    +4 / 9 / -0
    Merci pour la réponse, je ferai demain une photo précise de ce connecteur 5 contacts pour demander ou placer le tournevis.
