Dépannage magnétoscope EV-S1000B

J'avais prévenu mais il n'est pas interdit de penser que quelqu'un a pu "oublier"...
J'ai leur envoyé un message hier soir. Pas de retour de leur part pour le moment.



Bonjour,
J'ai ressorti mon vieil EV-S1000 pour numériser mes cassettes et je suis dans la même situation que vous tous.
Luminosité faiblarde de l'affichage, une cassette à l’intérieur, etc...
Démontage et j'ai suivi vos conseil pour sortir la cassette (dépliée autour du tambour...), la constatation est la même, les condensateurs de l'alimentation ont coulé.
Après la sortie de la cassette et remise sous tension , les différents éléments mécaniques reprennent leur position de repos.
ma question:
avez-vous un schéma électronique de l'alimentation avec la valeur (et caractéristiques) des condensateurs ?
merci pour votre aide



Bonjour,
Lien dans le post #9 de cette discussion.



Le lien envoie sur une image, mais je ne peux rien telecharger...



Je ferai l’essai à la maison. Il me semble que j’avais récupéré le doc .

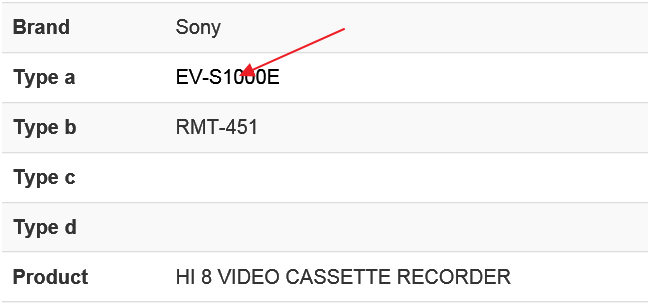

Il faut cliquer sur EV-S1000E

Olivier



Un détail...moi c'est un EV-S1000B
je ne connais pas la différence ente E et B...



Probablement lié à la localisation de la commercialisation (en général E pour Europe, B probablement USA ou Japon). Ce qui peut changer c'est juste au niveau de l'alimentation 110/220v 50 ou 60 Hz.

Olivier



Bonjour à tous,
Je découvre cette discussion aujourd'hui car je souhaite me lancer dans la numérisation de toutes nos cassettes Hi8 de famille (une cinquantaine).
Je dispose d'un EVS-1000 en panne, et de la documentation complète, mode d'emploi et documentation d'atelier avec tous les schémas électriques et mécaniques.
Je suis prêt à donner tout cela à quelqu'un qui saura le faire fonctionner, contre une petite aide pour que je numérise correctement mes cassettes. J'envisage l'achat d'un magnétoscope ou camescope Hi8 d'occasion pour cela.

Suppression coordonnées personnelles



Bonjour,
Je viens de remettre sous tension un EVS-1000 B
Le chargement est normal.
La commande "play" éjecte la cassette
La commande "stop" déclenche la lecture
La commande rebobinage est inopérante

Quelle cause la plus probable ?
Merci à l'avance, Jean



Bonjour jjb, dure de répondre avec les informations que tu donnes! Mais j'aime bien les déterrages en règles alors je m'attarde un peu ici.
Tu es sur de toi? la commande play éjecté et stop démarre la lecture? ce n'est pas l'inverse ou bien ton materiel est envouté?



Bonjour,
Symptôme avec télécommande ou clavier face avant?
Si clavier, sortir la nappe de son connecteur sur la carte principale et la reconnecter avec éventuellement nettoyage a l’alcool iso.
Panne récurrente sur cette machine.
Attention cette nappe est particulièrement fragile avec des pistes en carbone et non pas en cuivre.



Symptôme avec clavier, puisque je ne retrouve pas la télécommande.

Merci pour le conseil de nettoyage, je vais essayer demain.
