Comment dimensionner un fusible pour mon utilisation ?

Les petits gradateurs à pied des lampadaires halogènes domestiques n'ont qu'un fusible en entrée. J'ai aussi utilisé des gradateurs de scène d'entrée de gamme sur lesquels le fusible grillait mais le triac grillait aussi... le composant n'est pas plus cher qu'un fusible, mais ça se change au fer à souder.
Sur les gradateurs bien faits, les fusibles sont accessibles sans démontage.



un fusible ca sert juste a proteger le cablage, pour eviter les risques d'incendie.
c'est d'ailleurs le soucis principal quand tu viens brancher des appareils dans un lieu qui ne t'appartient pas, ne pas y foutre le feu.
Le proprietaire, lui se fiche un peu que tu grilles tes appareils et toi probablement aussi si c'est un moindre mal.
si un fusible saute a cause d'un defaut dans un appareil , le fusible ne protege pas l'appareil, puisque celui-ci est probablement deja defectueux puisqu'il declenche le fusible.
de meme , un fusible ne protege pas d'une surtension, mais d'un exces de courant.
En general, un fusible se met entre la source d'energie et le lieu ou elle se consomme.
Si ce n'est pas au meme endroit (cas des appareils a batterie), il y a donc forcement un fil qui achemine cette energie jusqu'a l'endroit ou elle consommee.
on protege donc le cablage qui en cas de surpuissance sera le premier a prendre feu.

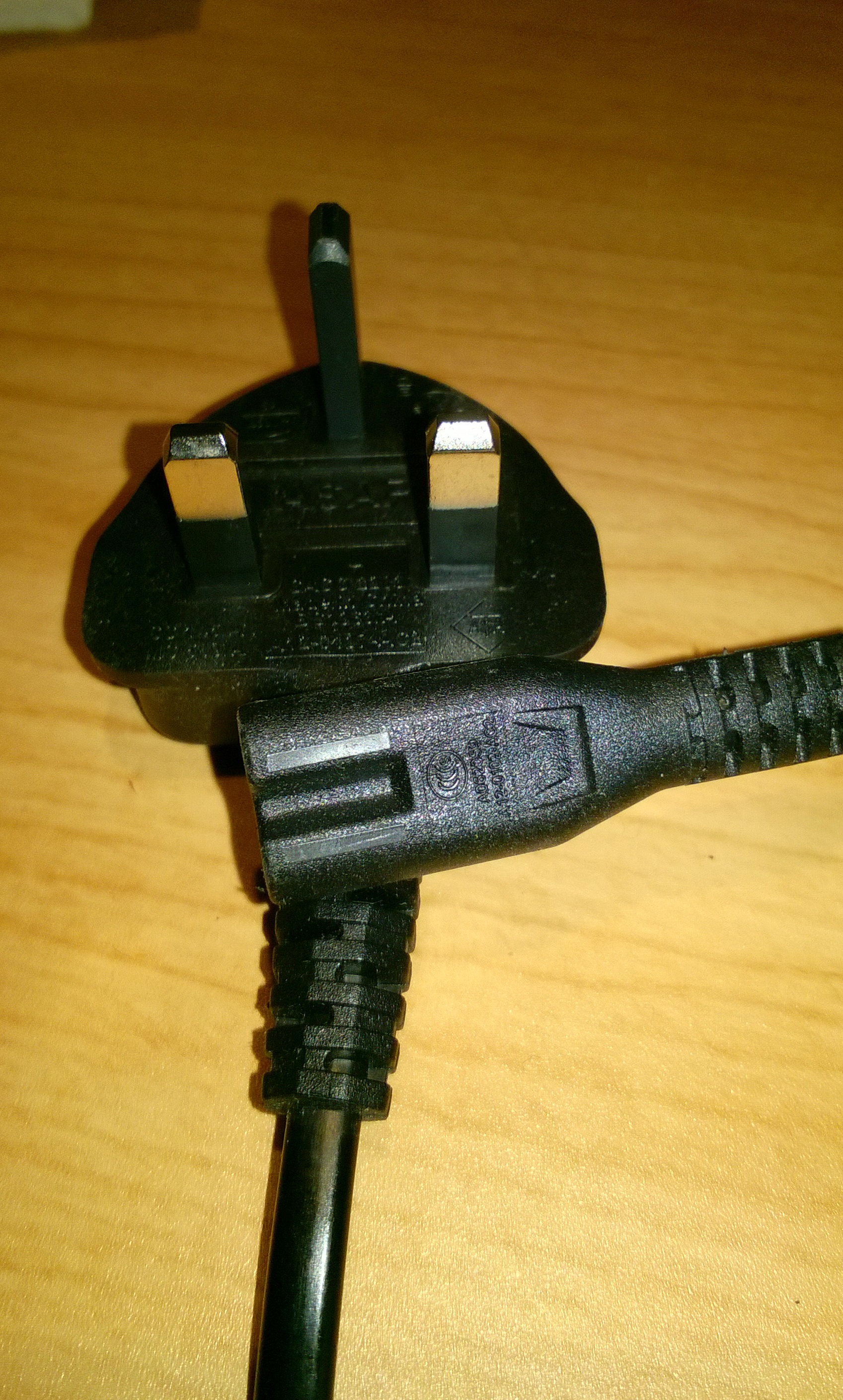

Pour qu'il soit efficace on doit donc le mettre au plus pres de la source d'energie (idealement dans la fiche (comme ca se fait en grande bretagne), ou au pire a l'entree de l'appareil comme c'est le cas la plupart du temps.
Si l'appareil lui-meme peut etre considere comme une source d'energie (un transformateur, un ampli un regulateur) et que l'energie transformee continue pour aller ailleurs , on aura interet a avoir deux fusibles au cas ou le court circuit a la fin du circuit pourrait provoquer des surpuissances dans le cablage secondaire, sans faire sauter le circuit primaire.
On peut par exemple imaginer un transormateur convertissant le 200V en 12V pour un eclairage led.
il est possible que le tranformateur en question soit prevu pour une puissance bien superieure que l'usage qu'on en fait. (par exemple une alim prevue pour 10 panneaux LED, mais un seul est branche.)
donc un court-circuit dans un panneau led pourrait mettre le feu au cablage 12V bien avant de faire saute le circuit primaire. On aura donc interet a proteger le circuit primaire 220V avec un fusible, et le ou les circuits primaires avec autant de fusibles que necessaires.

Si le but est de proteger l'appareil des surtensions, on utilisera d'autres moyens comme des varistors, ou des relais avec une electronique de mesure de la tension.
Si le but est de proteger contre les inversions de polarite on utilisera des diodes et des fusibles resettables (fusibles thermiques).
Si on veut proteger l'utilsateur des risques d'electrocution , on mettra un fusible a differentiel.
on peut aussi proteger les appareils en temperature ce qui evite leur destruction, ce qui provoque en general un court-circuit qui fait saute le fusible, mais pas forcement. Un appareil peux tres bien faillir en circuit ouvert et le fusible ne sautera pas



Bonjour

Les fusibles ou disjoncteur sont toujours en Ampères pas en Watt, en Watt ça obligerait à faire une gymnastique (conversion) pour connaitre le bon fusible à utiliser ce qui n’est pas à la portée de tout le monde.

Sur tout ce que l’on achète c’est marqué seulement en Watt alors qu’il devrait y avoir aussi la mention « Ampère ».

Pour éviter cela, il faudrait que la lampe de chevet ait du câble 2.5mm2. Il faudrait que le moindre appareil ait du 2.5mm2.

Pas du tout la section d’un câble est liée à l’intensité demandé, une lampe de chevet par exemple est pour une lampe au maximum 40W donc du 0.75 mm2 est largement suffisant puisque 40 W correspond 0.18 Ampère

Le calcul section de câble à utiliser:

Calcul section de câble | Câble de capacité de transport de courant

Tableau conversion Watt / Ampères suivant le voltage

Tableau de conversion Watt / Ampère

Pour la demande de départ c’est déjà donné un fusible de 0.5A, à mettre après ce petit transformateur.

De plus ce transformateur est à utiliser seulement pour une lampe ou appareil ne consommant pas plus de 6 W ou 0.5 ampères au-delà sans ce fusible de 0.5 A maximum entre la lampe et le transformateur ça fera griller le transformateur.

Un fusible avant sera en cas de disfonctionnement du transformateur., mais comme tu vas brancher ces appareils sur une ligne sortant de ton tableau général il y a aura déjà un fusible.



« un fusible ca sert juste a proteger le cablage, pour eviter les risques d'incendie »

Effectivement, mais pas que !!!

« si un fusible saute a cause d'un defaut dans un appareil , le fusible ne protege pas l'appareil, puisque celui-ci est probablement deja defectueux puisqu'il declenche le fusible. »

Pas obligatoirement si tu branches un appareil plus puissant que l’intensité maximum du fusible il va griller si c’est un disjoncteur il va sauter et ce bien avant que les câbles aient fondu

« un fusible ne protege pas d'une surtension, mais d'un exces de courant. »

Excès de courant et surtension c’est la même chose !!!!!!!



bein non, une tension s'exprime en VOLT, un courant en AMPERES.
alors oui en terme populaire une surtension exprime tout phenomene electrique qui par en vrille et fini au mieux par un fusible qui saute, au pire par de la fumee et des etincelles.
(quoique la fumee serait plutot signe d'un exces de courant alors que les etincelles a un exces de tension).
Mais si une TENSION est un voltage une SURTENSION est un voltage excessif qui depasse la norme.
je peux tres bien envoyer 10.000V dans un appareil concu pour du 220V sans fair sauter le fusible.
C'est un cas courant d'electricite statique a tres haut voltage mais tres bas courant (donc sans energie excessive) qui grillera facilement des circuits electroniques, sans faire sauter le fusible.
La foudre peut causer aussi ce genre de dommage, mais en general la foudre est accompagnee de courant non negligeables, donc la on la fumeee ET les etincelles.
On peut meme dire, qu'en cas de probleme de court-circuit, on a exactement l'inverse d'une surtension, parce qu'en general , le voltage descend quand le courant monte.
(dans tous les films , les lumieres baissent quand il y a un probleme electrique, sauf dans les films de science-fiction ou en general tout explose avec des etincelles)
C'est sure qu'en general, on a plutot des SURCOURANTS du a des court-circuits, ce qui fait qu'on change plutot des fusibles que des varistors (qui ont en plus la propriete de s'auto-reparer, ce qui fait qu'une surtension est rarerment redhibitoire, voir meme percue).
Par contre un surcourant se manifeste necessairement par de la chaleur (et moins facile a percevoir , un courant magnetique), sur le point faible du circuit qui est en general un fil electrique de section prevue pour un usage normal, mais pas en SURCOURANT.
Mettre un fil plus gros ne resoud pas le probleme, il le deplace juste sur le point faible suivant qui sera certainement un autre fil (probablement inacessible cette fois, d'ou un probleme aggrave).
C'est pourquoi il est important de respecter les sections de cables recommandees dans les deux sens. Ne pas mettre un cable trop fin et surtout ne pas mettre un cable trop gros.
C'est un cas qu'on voit souvent sur les vieilles maison avec du cablage 10 amperes ou moins, et des appareils modernes qui peuvent tirer plus, donc prevu avec des cables pour 10 amperes et plus.
C'est pas le cable de l'appareil qui fond, c'est la prise ou le cablage dans les murs.
Avec un peu de chance, si le fil en question passe dans un mur fait de matiere combustible, tu as un feu qui se declare et tu ne le voit que quand c'est deja bien trop tard.
Un bon exemple, Notre dame de Paris.
