Carte acquisition et debit video

Bonjour

Dans le cadre d'une diffusion,
J'ai utilisé une carte acquisition externe Avermedia LGP 2 Plus pour capturer la sortie hdmi d'un Sony AX53 réglé en 1080p50
Tout a fonctionné sans souci.

Mais je m'interroge sur plusieurs points

Les matheux et les experts me corrigeront si c'est des bêtises

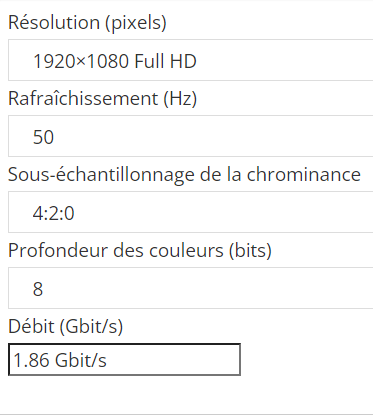

Jai regardé des calculateurs de débit vidéo trouvés sur le net, qui m'indique que le débit d'une vidéo 1080p50 en 4.2.0 8 bits (format de sortie hdmi de l'AX53 je suppose) est d'environ 1.86 Gbit/s, soit environ 232.5 Mo/s.



Or la carte Avermedia LGP2 Plus fonctionne en USB 2.0 qui a un débit max de 480 Mbit/s, soit 60 Mo/s

J'en déduis donc que la carte applique une compression !
Si c'est le cas quelle est la compression appliquée ?

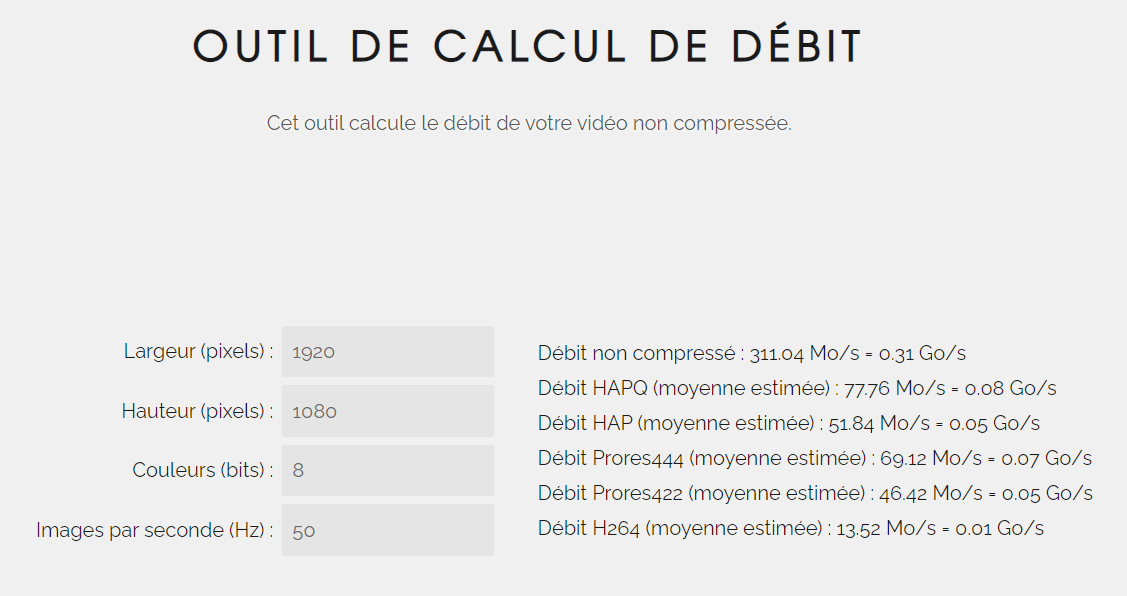

Sur un autre calculateur de débit vidéo (qui lui se base sur du 4.2.2) , il y a plusieurs résultats en fonction du codec, dont un en H.264
Un résultat qui expliquerait que l'Avermedia en USB 2.0 puisse encaisser sans souci le débit vidéo ???



La qualité d'image me convenant et souhaitant prochainement faire du multi cam, j'ai dans l'idée de partir sur un châssis thunderbolt 3 vers PCIe, comme le Sonnet Echo Express IIIe

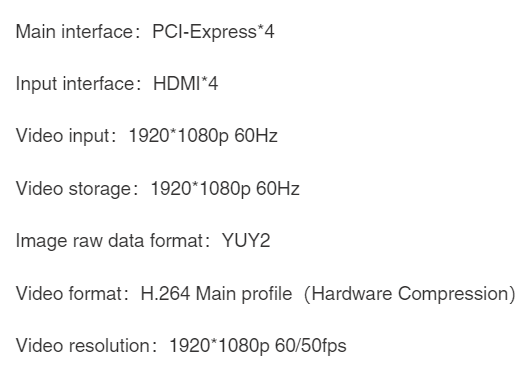

J'ai trouvé une carte d'acquisition quad hdmi en PCIe 2.0 x4, ou dans les spécifications il est mentionné une compression matérielle en H.264 Main Profile.



Le thunderbolt 3 ayant une vitesse de transfert de 40 Gbit/s, soit 5 Go/s
et que le Echo Express IIIe dispose de 3 ports PCIe
En voulant pousser au max le nombre de cartes sur un seul châssis, donc 3 cartes pour 12 entrées

Comment peut on calculer le débit de chaque cam en fonction de la compression et de son profil ?
Et donc connaitre le nombre d'entrées max que je pourrais utiliser avant saturation du débit du Thunderbolt



Tu as déjà capturé tes images. Du coup, tu n'as qu'à regarder le débit utilisé sur les fichiers non ? Soit avec un soft comme Quicktime, VLC ou Mediainfo. Ou alors à le calculer toi-même en divisant ton poids par la durée.



C'est une carte d'acquisition pour de la diff



Ok je comprends mieux c'est pour de la diffusion en direct.



En sortie HDMI de la 53 je pense que c'est pas compressé inter image.
mais je peux me tromper.
Tu as complété ton post #1 ?
