[Problème] Caméscope Saba CVK2400

Bonjour, j'ai trouvé ce caméscope dans mon grenier et j'ai quelques problèmes avec celui-ci :
-Le bouton enregistrer ne semble pas fonctionner
-lorsque je place une cassette (VHS-C) et appuie sur PLAY, le moteur fonctionne correctement et tourne bien (gros cylindre gris), la bande magnétique est tirée correctement pendant 3-4 sec puis les tiges prenant la bande reviennent à leur position initiale mais la bande reste sur place et ne se rembobine donc pas dans la cassette.

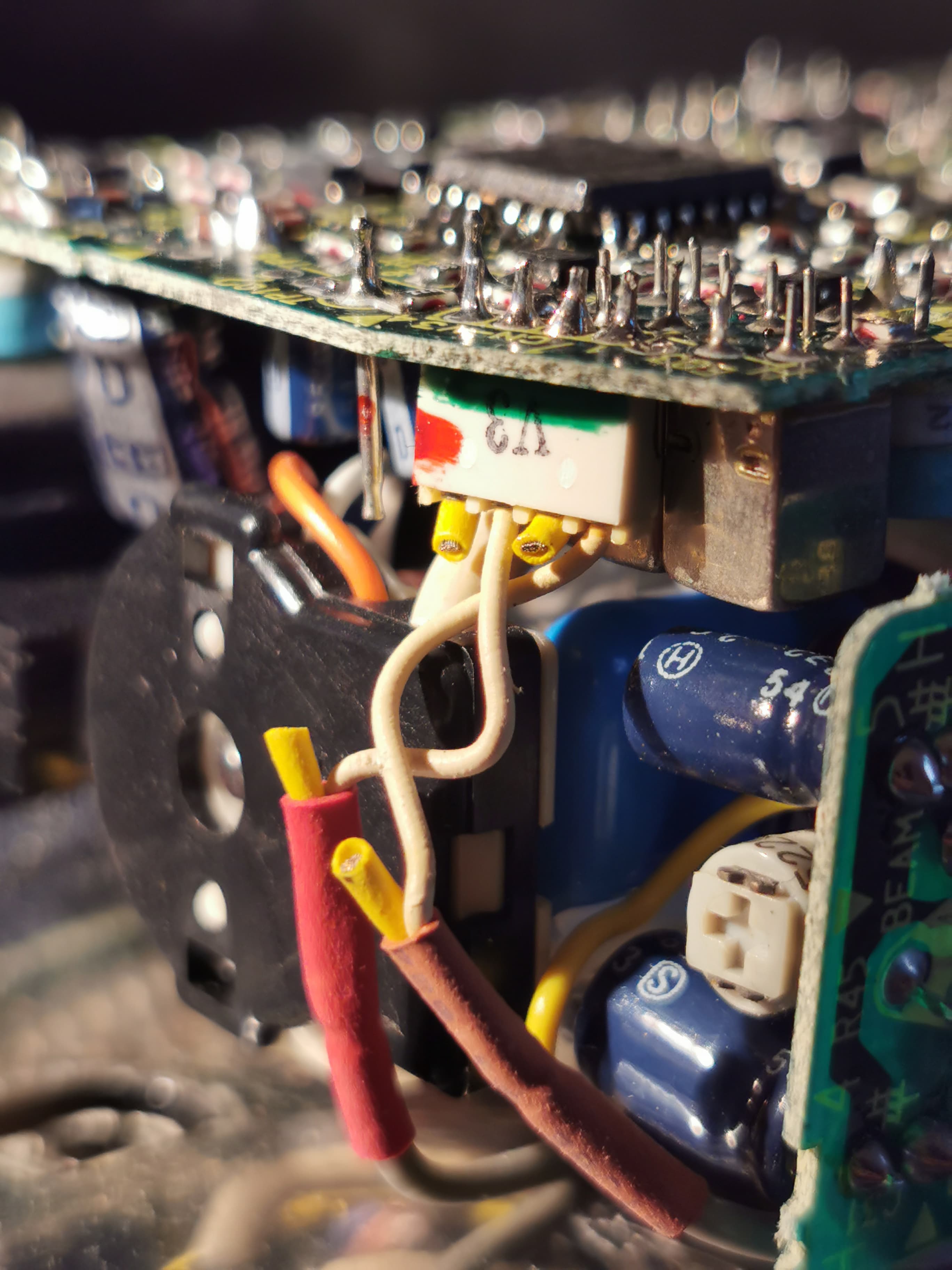

-Il y a 2 cables qui sont sectionnés, la coupure est propre alors je me demande si c'est fait exprès ? (photos ci-joint)

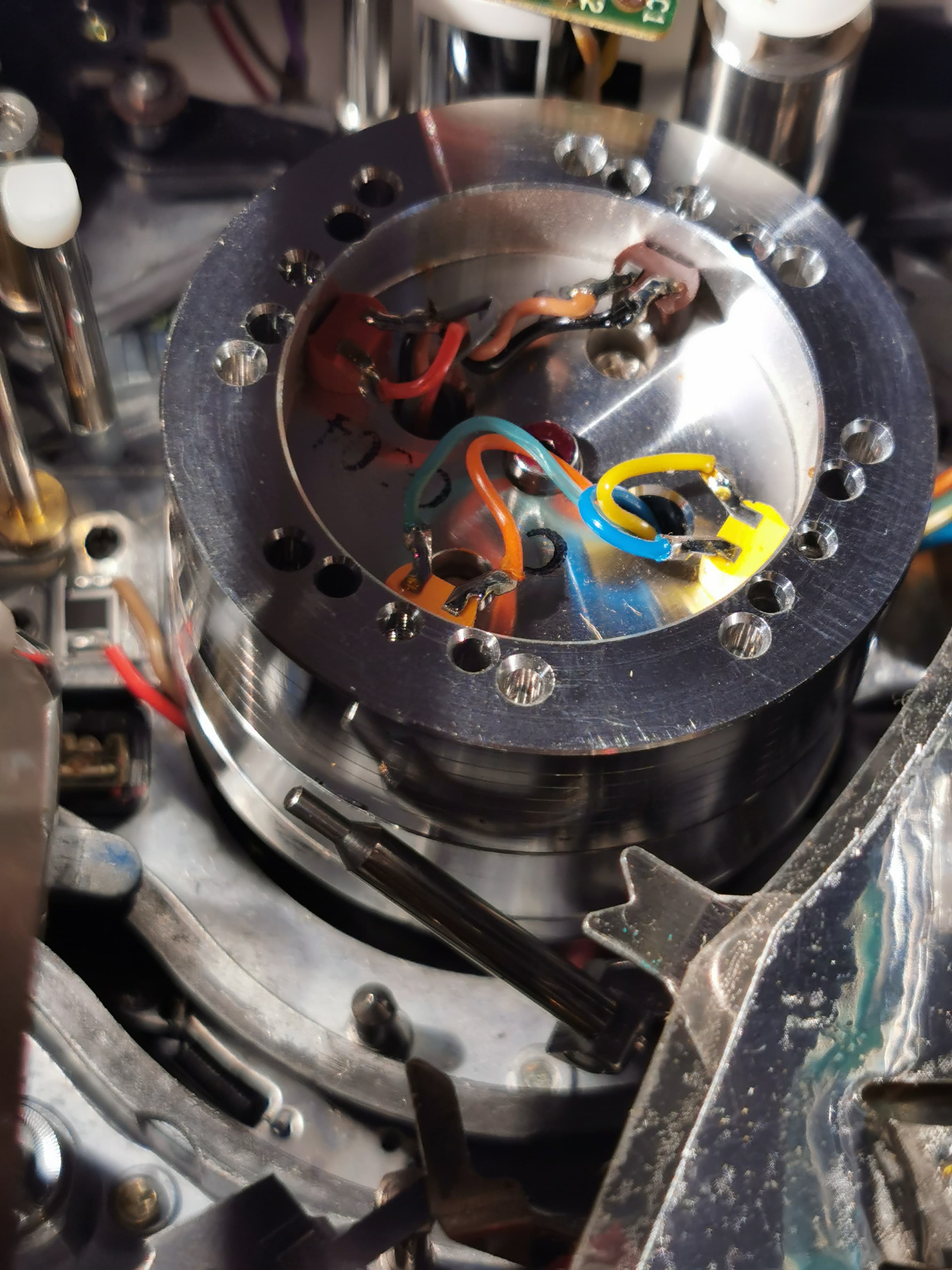

-Il y a une barre en métal contre le gros cylindre gris qui était abaissée, j'ai essayé de la relever car elle ne bougeait pas lorsque j'appuyais sur PLAY et je pensais qu'elle aurait permis à la bande de revenir dans la cassette mais elle est bloquée sur cette position maintenant (photo)
L'objectif semble bien fonctionner ainsi que la capture, j'ai pu avoir un visuel en branchant le caméscope à la TV
J'espère que vous pourrez m'aider ou me donner quelques directions
cordialement

PS: excusez moi je ne savais pas trop dans quel forum placer ce texte



Ma première question, puisque voici le camescope ouvert: le moteur d'enroulement bande de la cassette fonctionne-t-il?
J'ai remarqué que c'est un soucis fréquent, pour les fils coupés cela ne m'inquiète si le camescope était assemblé...
Par contre d'avoir "forcé" sur cette barre me semble pas une bonne idée, tout doit fonctionner sans effort et commandé par moteur.
A+ Pierre.



Mais tu veux faire quoi avec ce truc préhistorique ??
Un simple phone fait des images 20 fois meilleures ..Mais sans zoom

Tu tiens absolument à le restaurer ??



Peut-être qu'il est comme moi, j'aime "mettre les mains dans le cambouis" et je suis curieux , donc quant cela marche pas je cherche...
En plus cela me change de métier, retraité technicien de maintenance véhicule industriel



Merci pour ta réponse Pierre,
en effet le moteur d'enroulement de la cassette ne semble pas fonctionner !

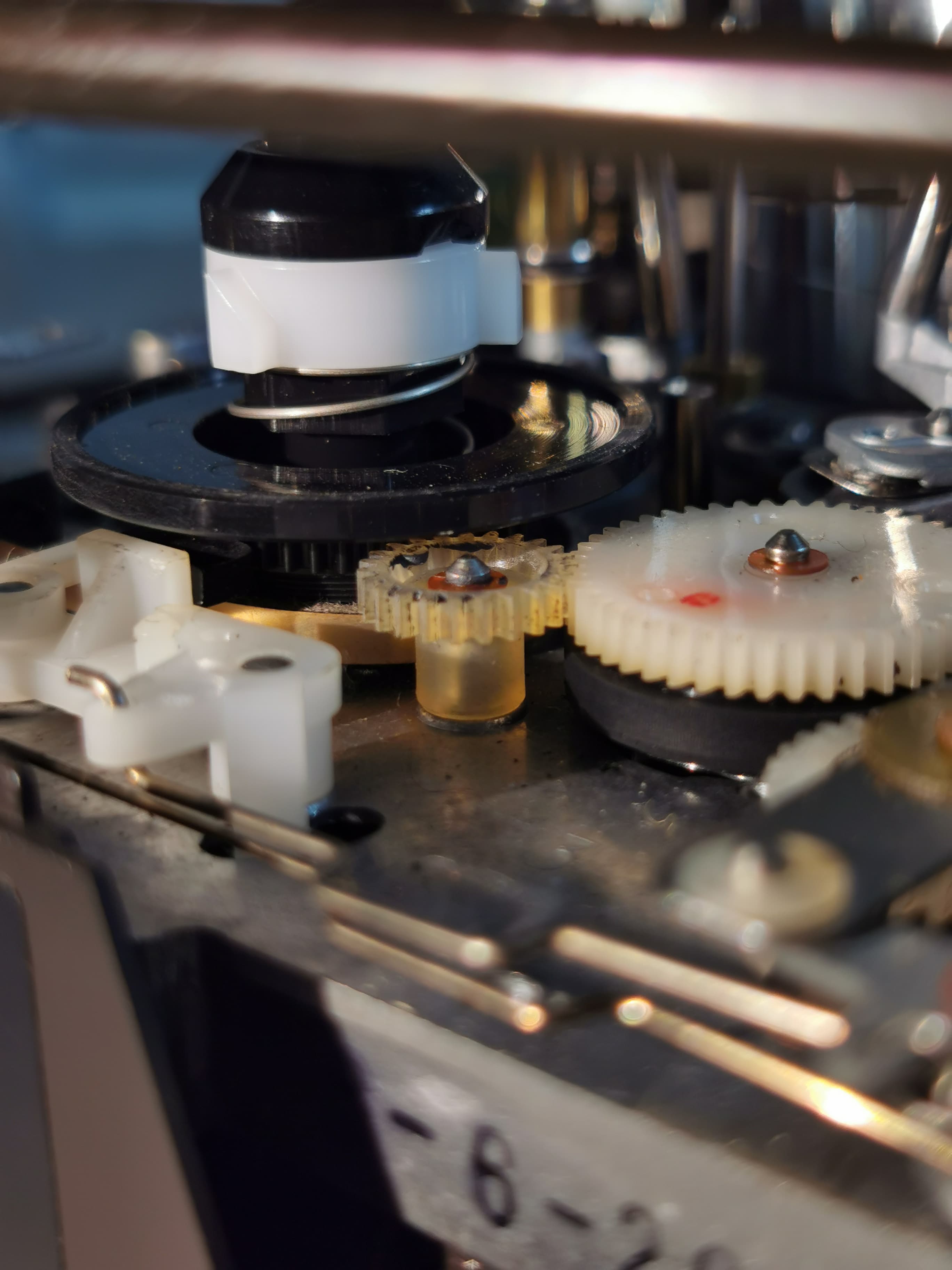

Lorsque j'appuie sur RETOUR ou AVANCE quelques mécanismes s’enclenchent (fleches vertes sur photo) puis reviennent à leur position initiale, mais le mécanisme principal ne bouge pas d'un poil (cercle rose).
j'imagine qu'il faut que je décortique d'avantage le caméscope afin de ressouder quelques fils ?
cordialement



Bonsoir caraibe,
comme l'a dit pierre plus haut, je suis curieux comme lui mais aussi j'aime le fait d'enregistrer sur cassette, l'aspect cru des images est vraiment très beau pour moi qui ait grandis au temps du numérique !
Dons si j'ai les moyens de lé réparer je le ferais sans hésiter



Je connais pas ce modèle de camescope mais je chercherais le manuel de réparation avant d'aller plus loin, regarde là: Service Manual finder | Elektrotanya
En principe il y a des capteurs pour informer au camescope la d'une présence de la cassette.
Souvent des condensateurs défectueux sur ces anciennes machines.
N'y aurait-il pas simplement une courroie hors service?
Ressouder des fils me semble pas à prévoir.
Bonne recherche.



Je peux comprendre
J'ai commencé à filmer en Super 8 argentique, j'ai carrément sauté la case VHS ..Le super 8 était bien meilleur ...Mais le prix de la minute de prise de vue pas le même.
Puis j'ai repris avec le DV .
Mais bon retrouver la texture de l'argentique ..Pas facile !!!



Merci pour ton site mais je n'ai pas trouvé de manuel pour mon appareil ..
ça me décourage un peu sachant que je ne m'y connais pas du tout j'ai l'impression de faire betise sur betise voici une photo du moteur d'enroulement principal, j'imagine que je dois vérifier sous cette plaque métalique grise ?



Bonjour Jakovideo;
Pour les fils jaunes coupés, je partais du principe que le caméscope fonctionnait avant d'être ouvert, donc les fils sont coupés d'une précédente intervention et qu'ils sont à priori soudés dans les gaines au fils blanc?..
Vrai qu'avoir forcé sur les guides ne va pas aider la réparation mais avec de la patience et documentations...peut-être que on peut trouver une solution si c'est pas tordu.
A+



Je n'avais jamais rencontré ni entendu cette façon de procéder que je qualifierais de malhonnête!
Mais je suis "un jeune de 67 ans" j'ai pas tout vu .
Merci Jacques, toujours là pour nous aider.
A+ Pierre.



Sans le "service manual" de l'appareil, c'est mission totalement impossible de le réparer.
Déjà qu'avec c'est plutôt complexe, et surtout demande une minutie extreme.
Je l'a i déjà dit, j'ai réparé mon Sony PC8 dont un guide bande s'était cassé.
Avec le manuel de service j'ai pu le démonter et remonter, mais il a fallu que je m'y reprenne à une dizaine de fois : il y avait toujours un faux contact dans un connecteur.
Donc pour vous cela me semble tout a fait irréaliste.

Olivier



Et de plus, une fois réparé, tu va en faire quoi ?
Garde le dans ton musée des anciennes cam comme je garde ma Movexoom 3000 super8


Pas belle cette caméra de 1972 ?
Elle doit encore marcher ..Mais c'est plus de 50€ les 3mn pour m'en assurer il me semble !!!
Ok toi ça sera moins cher !
