Calculateur de PDC en fonction de focale capteur et ouverture

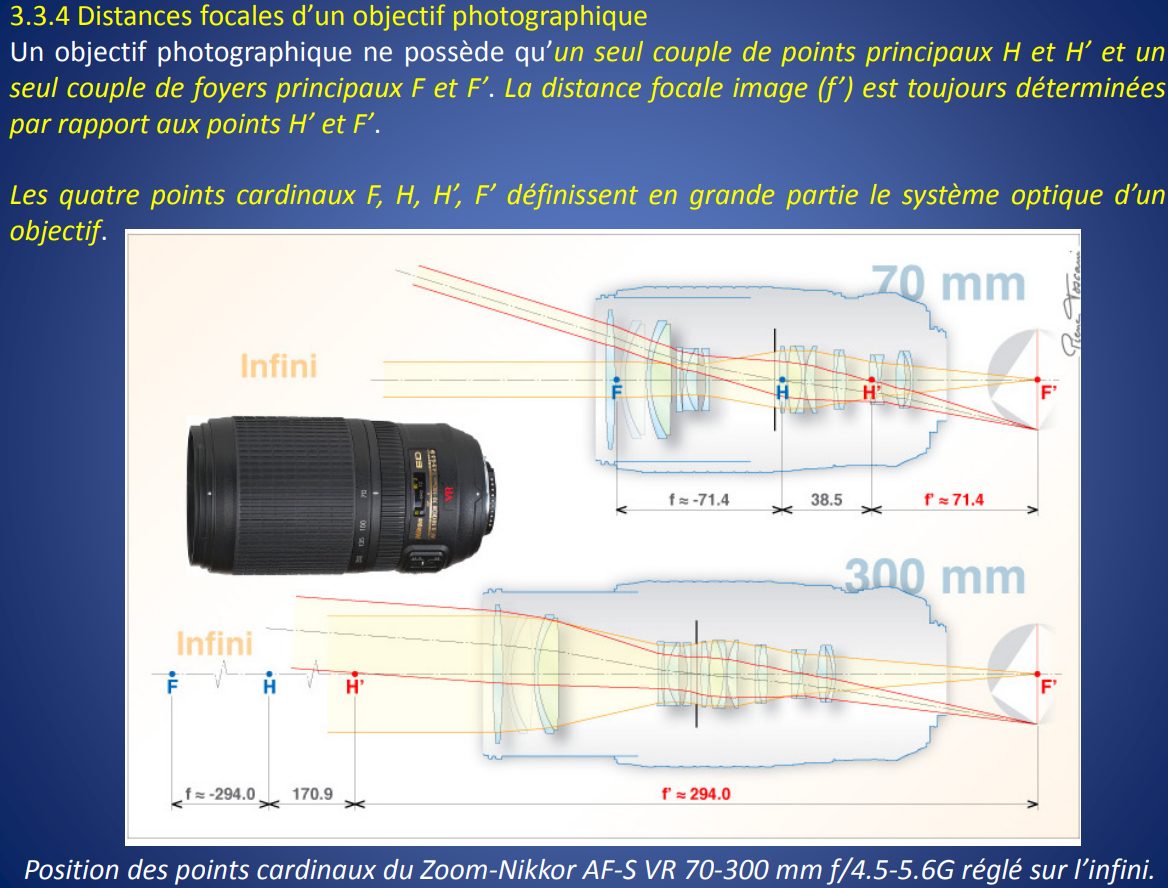

Oui, mais attention, la focale d'un objectif donné est par définition la distance entre le plan principal et le plan focal : f' = H'F'. Rien à voir avec la taille du capteur. La notion de "focale équivalence" n'a rien de physique.



En position "téléobjectif", là on voit que les plans principaux H et H' sont en dehors de l'objectif, devant en l'occurrence. Ce qui explique que f' puisse être supérieure à la longueur de l'objectif



Oui concernant la photo de Marc je ne vois qu'une GROSSE erreur de Map
Un difractions pareille ..bougé pas possible non plus.
Je rejoins entièrement l'analyse de Jean Luc .
J'ai un peu des difficultés à comprendre F H et H' en avant de l'objectif.
En plus simple en utilisant la notion de CENTRE OPTIQUE:



En plus faux surtout. Là franchement, soit c'est de l'incompétence de la part du journaliste qui a écrit ça, soit c'est de l'obscurantisme. Il manque une rubrique scientifique sur le Repaire...



Comme je le disais ci-dessus déjà en 1971....

OUPSSS !
Quand on parle aujourd'hui d'un objectif de X fois on parle - normalement - d'un zoom et du rapport entre ses focales extrêmes. Un 10-20 est un X 2, un 100-200 aussi, et un 150-600 un X4.
Et le 30,3-515 (équivalent photo 24x36) de la Sony Z280 est ainsi un X 17. Grâce aux petits capteurs ces rapports parfois énormes se retrouvent sur des camescopes mais aussi des bridges.
Et souvent les néophytes en présence d'un gros zoom confondent ce rapport avec le grossissement.

Un grossissement de 20x c'est un 1000mm. Pas courant en objectifs interchangeables !



Donc le schéma que j'ai trouvé c'est plus qu'une simplification : c'est faux ..Notion de centre optique à revoir
Désolé Marc ...j'ai fait un un peu d'optique en Fac ...Mais c'est très loin et pratiquement oublié, de plus à cette époque l'optique n'était pas mon centre d'intérêt



c'est vrai qu'on decroche facilement quand c'est plutot difficile a comprendre, surtout si on a pas une grosse motivation, vu que ca sert pas a grand chose d'aller pinailler jusque la, en tout cas pour faire de la video.
Moi -meme, il y a des concepts ou j'embraye pas, et aucune envie d'approfondir, alors que sur d'autre , meme si c'est totalement inutile, j'aime bien comprendre.



En général on pense que la PDC dépend de la taille du capteur... c'est faux. La PDC n'a rien à voir avec la taille du capteur. Par contre elle a à voir avec sa structure et la manière dont on fabrique les pixels.

La notion clef est celle de cercle de confusion (CdC). L'auteur de l'animation (post #1) ne semble pas donner une quelconque information sur le choix qu'il a fait (diamètre de ce cercle).

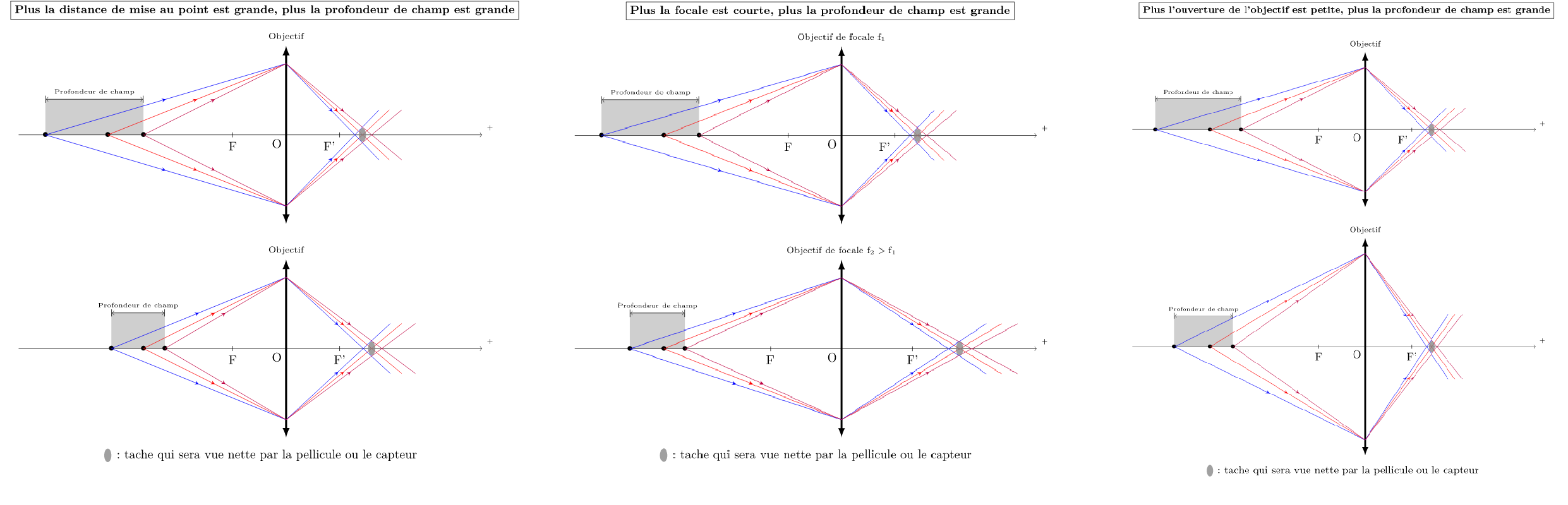

Exemple de schéma qui permet de "se faire une idée". Le choix d'un point sur l'axe optique montre bien que la taille du capteur ne joue en rien. Pour un CdC donné, la PDC dépend de la distance de MAP, de la focale et de l'ouverture :


https://www.physagreg.fr/schemas-figures-physique-svg-tikz.php#tikzoptique



bon en fait c'est un peu biaise parce que ca depend aussi en fait de la taille du capteur.

parce que une demonstration comme celle-la fait abstraction de la taille du capteur en considerant qu'il est "suffisemment" grand pour faire la demonstration.
Mais en realite, certains cas utilises pour la demonstration, si ils sont valide en theorie, en pratique, tu ne peux pas le faire sur un petit capteur.
la taille du capteur , influence la taille des pixels, influence la surface d'image utile, la sensibilite etc...
la simple preuve en est que c'est plus difficile d'avoir une faible profondeur champ sur un petit capteur. Si la taille du capteur n'y etait pour rien, on aurait tous des camescopes avec des capteur 1/8 de pouces capable de faire des fond flous comme on le fait avec un APS-C ou un full frame et il n'y aurait pas un marche pour les APN en video.
Donc une petite focale avec une grande ouverture, ce n'est pas compatible avec un petit capteur.



Oui
Tu prends une FF en GA de 30 mm
La focale est 30 mm
sur un 1" elle est de 9 mm environ pour le même cadrage
A ouverture identique mettons 5.6 avec le 1" tu as une sacrée PDF !! Quid avec un FF en GA 30mm
J'ai bien vu cela en montant un film qui combine prise de vue AX100 1" et XT4 APS-C c'est sans appel
On peut dire que la PDC dépend de la grandeur du capteur et qu'il faut en tenir compte dans le choix de l'ouverture en fonction de ce qu'on veut obtenir



La raison principale qui fait qu'avec un petit capteur on a une grande PDC, c'est que les focales sont courtes.
Pour le même caillou, on a la même profondeur de champ avec un grand ou un petit capteur.
Par contre, et c'est de là que vient la confusion je pense - c'est le cas de le dire -, c'est que pour le même caillou, on a une largeur de champ plus grande avec un grand capteur qu'avec un petit (hormis les considérations de vignettage).
Il faudrait dire, pour une largeur de champ donnée, la profondeur de champ est plus courte avec un grand capteur qu'avec un petit. Les engrenages...



"La raison principale qui fait qu'avec un petit capteur on a une grande PDC, c'est que les focales sont plus courtes."
Bin Oui Marc ...Là je te comprends plus facilement
C'est bien ce que j'écris au post 40
"Il faudrait dire, pour une largeur de champ donné, la profondeur de champ est plus courte avec un grand capteur qu'avec un petit."
CQFD



Ouf !



Elèves JLH 37 et apatura, veuillez vous rassoir s'il vous plaît. La leçon n'est pas terminée. Interrogation d'optique lundi matin 8 h.
