Bricoler une batterie pour torche video ?

Bonjour,
Pourrais je me permettre de corriger quelques erreurs dans cette discussion, en particulier a propos des batteries au plomb. Qui ont l'avantage indéniable du prix.

La capacité réelle d'une batterie au plomb dépend du courant de décharge. car elle se "polarise" sous fort courant, ce qui fait monter la resistance interne et par conséquent chuter la tension tres vite.
A ma connaissance, les batteries de type voiture ont une capacité donnée pour une décharge en 20 h. (Il existe aussi des batteries dites "de traction" dont la capacité est donnée pour une décharge en 5 h, et aussi des batteries d'onduleur, conçues pour des décharges rapides (10 à 20 mn), mais dont je ne sais pas coment elles sont caractérisées. Connaissant les gens de marketing...:confused: ) Si la capacité de ta Yuasa est donnée en 20h (le plus favorable...), si l'on veut effectivement disposer de 7 Ah, il faudra donc décharger avec une intensité maximum de 0,35 A...He oui!... soit 4 W environ. Et plus l'intensité de décharge augmente, plus la capacité recupérable est faible...Cela dépend des caracteristiques détaillées de fabrication, mais on peut s'attendre à ce que, en déchargeant à 3 A, (soit 35W) l'energie récupérable soit de seulement de 2 Ah...(et encore...) Les 2 h espérées deviennent alors quelque chose compris entre 30 mn et 1 h... Bref, attention a la capacité déclarée des batteries....
Mais on peut aussi faire un assemblage de 10 batteries NIMH de 4 Ah (type R14) Si je ne me trompe, avec ce type de batterie, tu récupereras bien tes 4 Ah, et tu disposeras de plus de 1h d'autonomie. De plus le poids sera plus faible (moins de 1 kg).
Mais ce systeme a 2 inconvenients:
le cout sera 2 fois plus élevé
Il faut trouver un chargeur 12 V pour NiMh....Ou un autre systeme, toujours plus em...dant a mettre en oeuvre.



Bonjour à tous,

ci-joint un petit lien vers un site qui explique les problèmes série, parallèle, série-parallèle pour les batteries !

Malheureusement il est en anglais:confused:

Serial and parallel battery configurations

Bonne lecture

ROLLAND



Pour rester dans le sujet... Savez-vous comment on branche un potentiometre (et de quel type) entre cette batterie 12V et la torche 35W?



Pour cette puissance, les potentiomètres sont trop faibles !
Ou alors ils seraient immenses ....

Pour faire varier une tension continue, on utilise un petit circuit intégré à 3 pattes nommé: régulateur de tension ! C'est lui qui encaisse la puissance et dissipe la chaleur. Le potentiomètre n'a alors comme fonction que de commander ce composant.

Voici un petit schéma de principe ; De nombreux sites web spécialisés électronique proposent ces schémas ainsi que la liste des composants !

tape régulateur tension sur Google !

Bonne chasse

ROLLAND



Vouloir regler une torche n'est pas tres simple:
Non, un potard ne suffit pas
utiliser un regulateur: c'est pas si simple non plus, car 3 A a dissiper, ça fait assez de puissance. Peu de régulateurs linéaires le permettent, ou alors avec de gros radiateurs..Ou avec des transistors de puissance (et toujours de gros radiateurs) Il vaut donc mieux se tourner vers un régulateur a découpage. Mais le montage est plus compiqué...

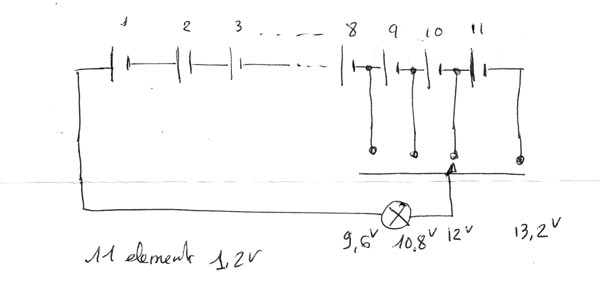

Switcher comme le propose St Kro est uje bonne solutuon, qui neamoins a un inconvénient: c'est que tous les élements en serie sont déchargés de façon différente, ce qui peut poser probleme pour la recharge...De plus je te rappelle St Kro, que avec des batteries au Pb, il n'y a que 6 éléments pour faire 12 V!

Pour ce qui est du comportement des batteries a electrolyte gélifié, leur principal avantage est de ne pas dégager d'hydrogene. Pour le reste...je suis pas sur mais je pense que le phénomène de réduction de capaciité avec le courant de décharge reste. Dans tous les cas mon objectif n'était pas de dier que la batterie au plomb était mauvaise pour cet usage. Bien au cotraire, elle a une vertu majeure: son prix! Je voulais seulement mettre en garde contre les calculs d'autonomie trop simplistes..



Pour moduler l'eclairage, ne pas utiliser les 35W de la lampe tout le temps si ce n'est pas necessaire. Je ne comprends pas pourquoi c'est si complique : on trouve ce type de "variateur" sur n'importe quelle lampe halogene 220V, et si je me souviens bien, on trouve aussi des interrupteurs dans les grandes surfaces qui font a la fois la fonction on/off et cette modulation. Si on part du principe de "qui peut le plus, peut le moins", ce type d'interrupteur ne fonctionnerait pas ?:confused:



Pourquoi ne pas simplement changer l'ampoule de ta Sony HVL-50DA?
Tu remplaces la 35W par une 20W
mafach



Changer la lampe reste une solution (quoi que peut etre pas la plus pratique). En cherchant sur le net, j'ai trouve le nom de l'element manquant : c'est un dimmer (dont certains sont fait plus particulierement pour des lampes). On trouve des plans ou des kits, mais ce n'est pas tres repandu. Mais si effectivement ca modifie la temperature de la couleur, ce n'est peut etre pas la peine de pousser d'avantage la sophistication du bidule...



Cela existe aussi pour du courant continu. Il existe bien des torches video pro qui incorporent un dimmer, non ? Et a propos de ces kits, en voici un exemple. Non mais.
