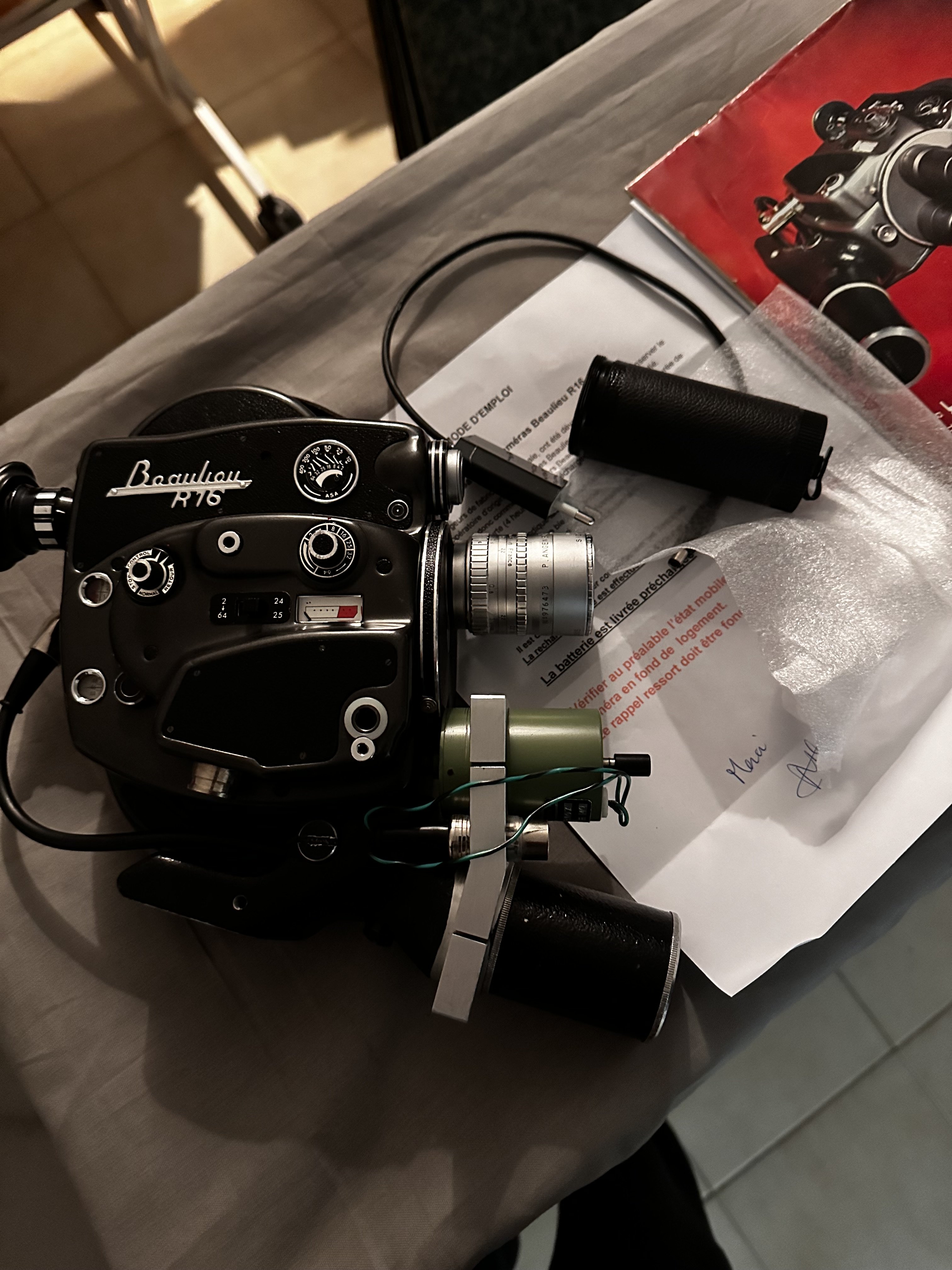

Beaulieu R16 : Quel est cet accessoire ?

Sans plus de photos, on ne pourra rien dire de plus. Est-ce le modèle avec tourelle 3 filetages monture C qui pivotait à la main et se bloquait automatiquement (déblocage en poussant le cliquet de verrouillage) ou celui avec un seul avec derrière l'électronique commandant l'asservisseur des zooms ?

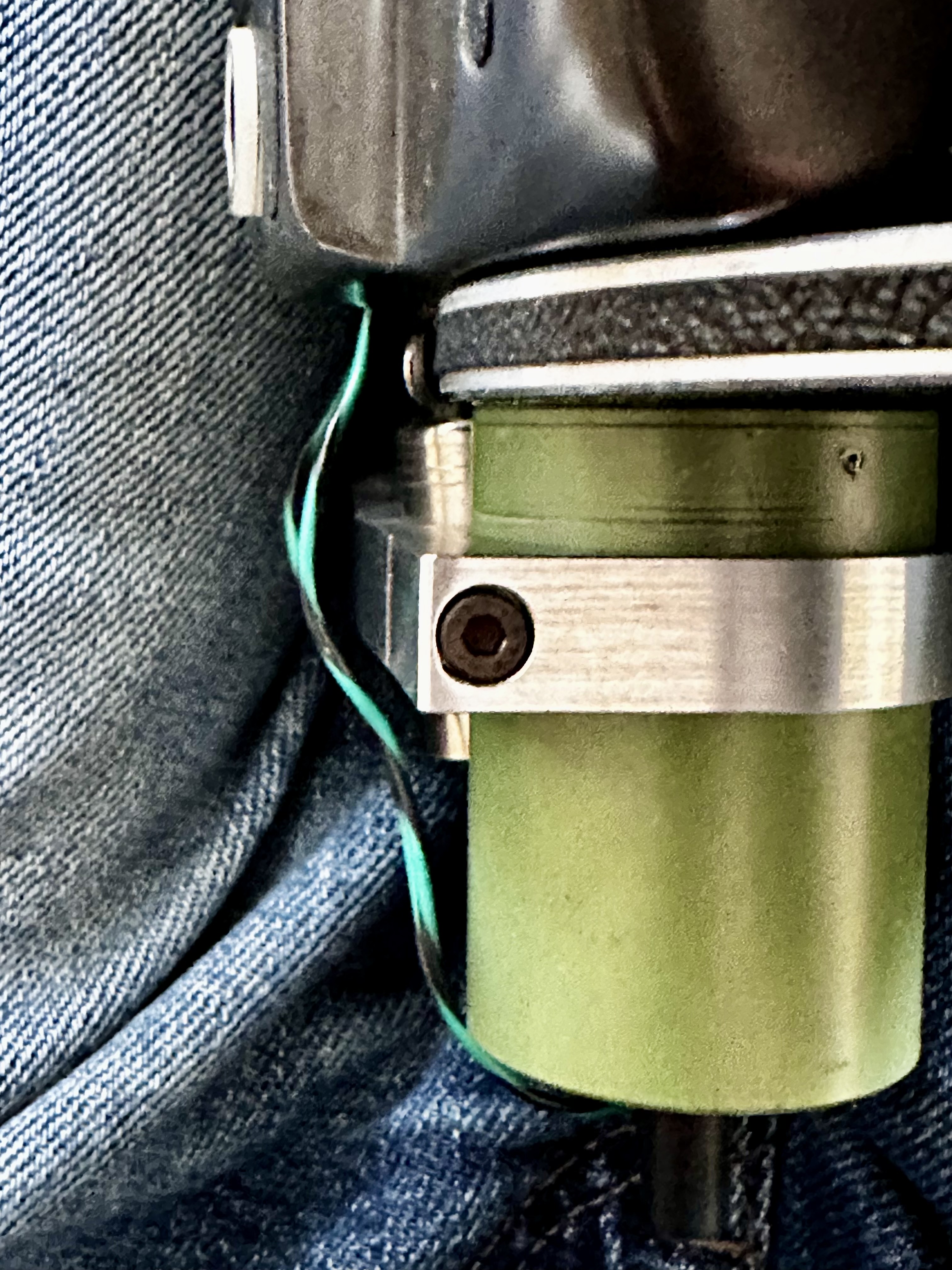

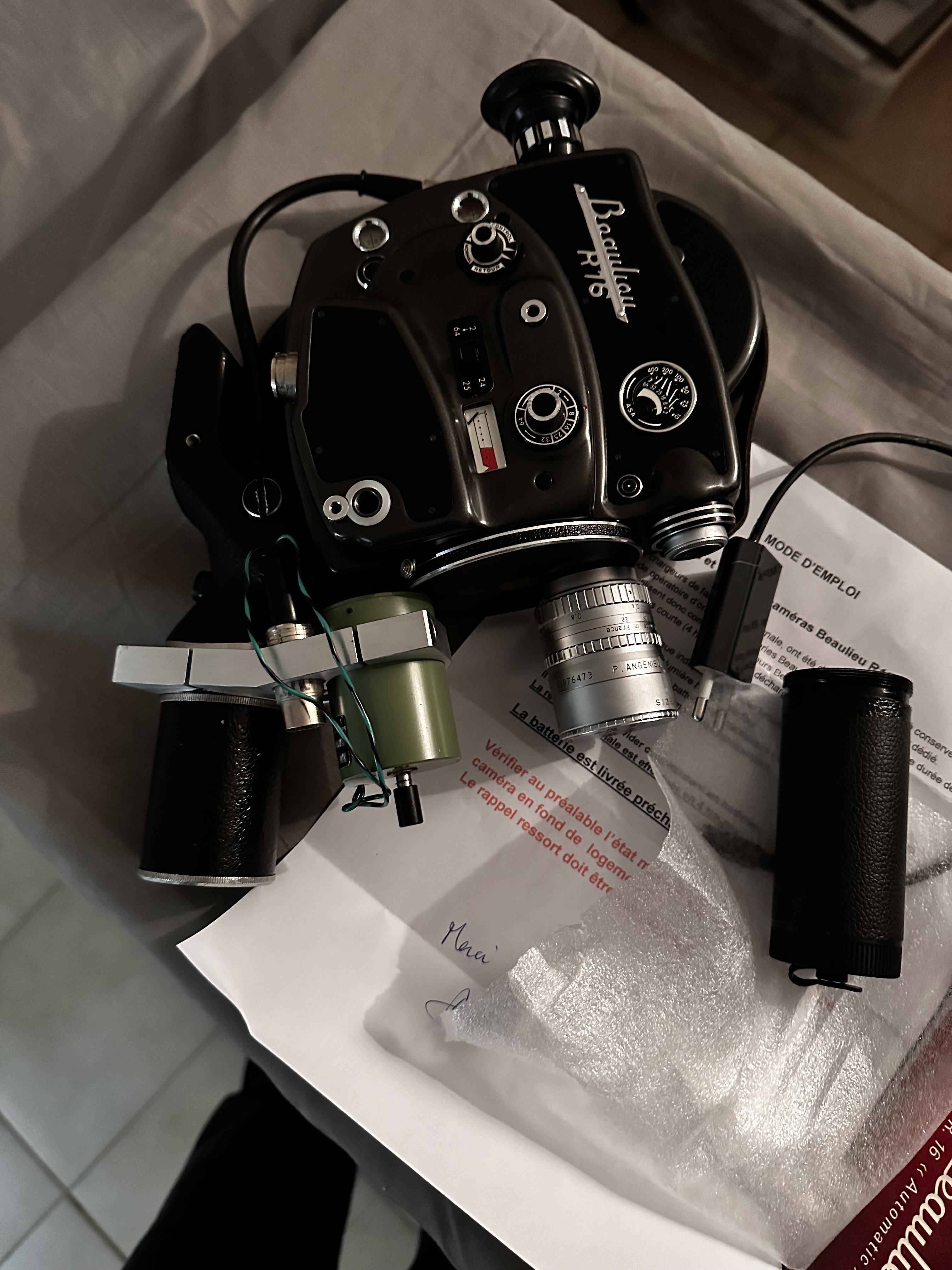

Il s'agit d'un montage spécifique (et artisanal) qui agit sur le délenchement, ce qu'avait pressenti l' ami Mafach. En général ça sert pour de l' image par image. Que savez vous de l'origine et de l' histoire de cette machine ?



C'est peut-être ce montage exotique qui empêche la mise en route traditionnelle. Est-ce possible de le retirer facilement ? Est-ce que la cellule fonctionne ?

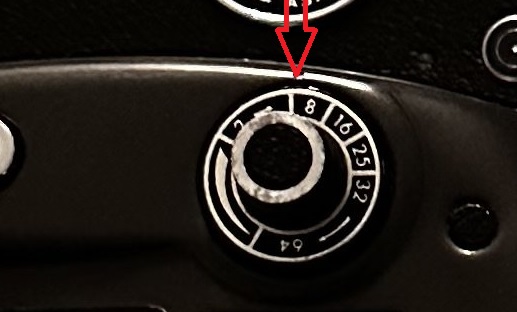

Vérifier le sélecteur de vitesse qui semble entre deux positions (entre 2 et 8) et le placer sur 25.



Pour la clé, c'est du BTR (Allen)

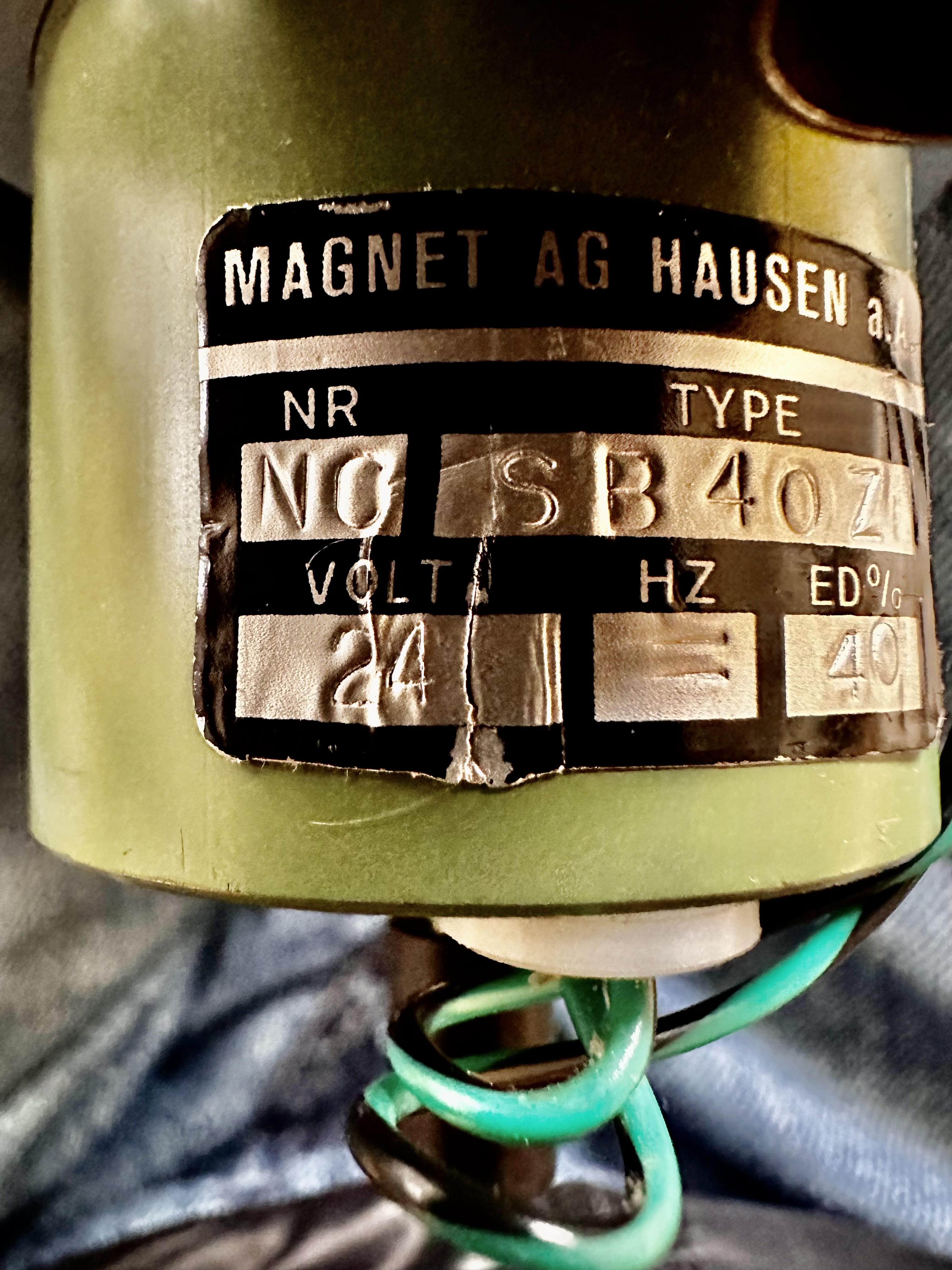

Le fabricant du solénoïde semble être suisse, faut espérer qu'il existe toujours :
https://www.mfg.com/manufacturer/kendrion-binder-magnet-ag-hausen-am-albis-zrich-239145/

https://www.enapart.bg/brands/KENDR...d_pdf_catalogue_klm-varioline_en_20141020.pdf

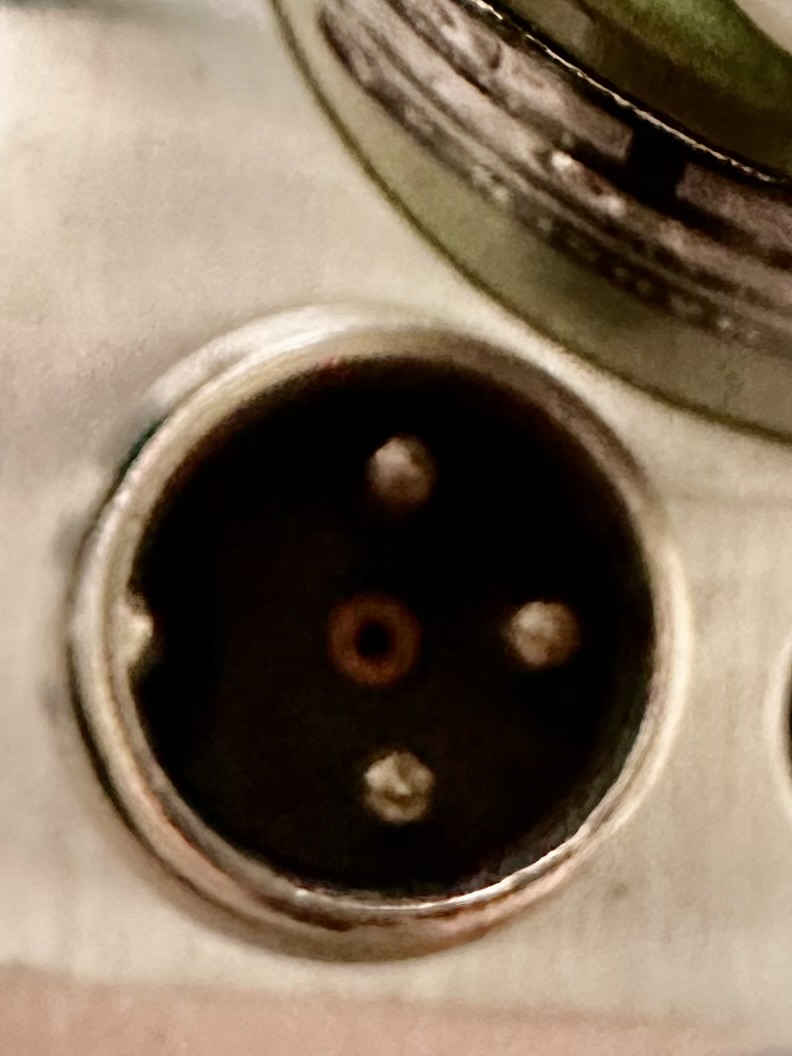

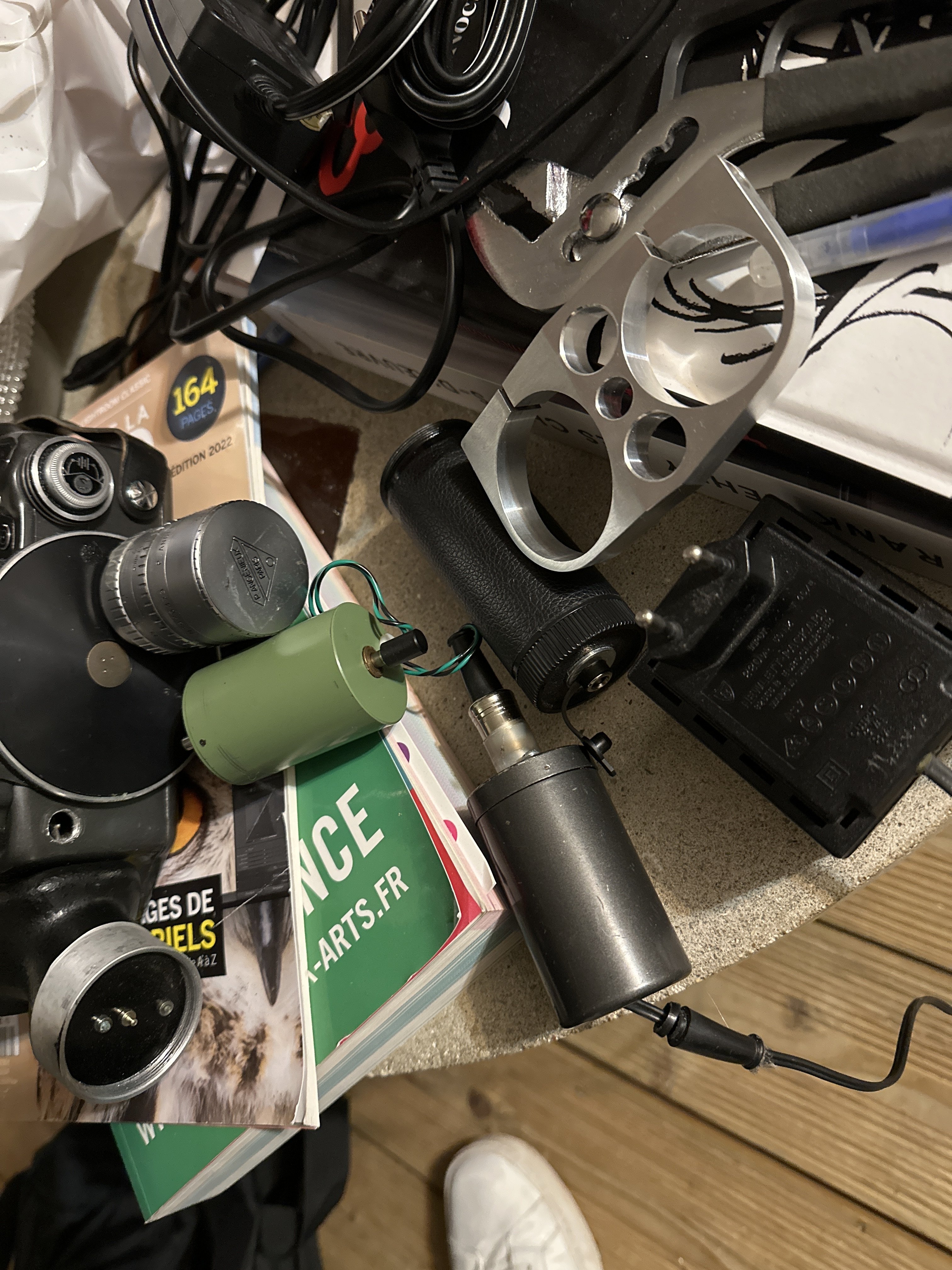

La prise DIN 3 broches pourrait être une prise d'alimentation, peut-être pour le pack externe que je vois sur une de vos images.

L'alim du posemètre dépend d'une pile PX13 au dessus de l"objectif et non de de la batterie caméra. Une fois le solénoïde déposé, essayez la batterie neuve dans la poignée puis dans l'étui externe. Contrôlez au préalable sa tension avec un voltmètre continu, peut-être est elle à plat.

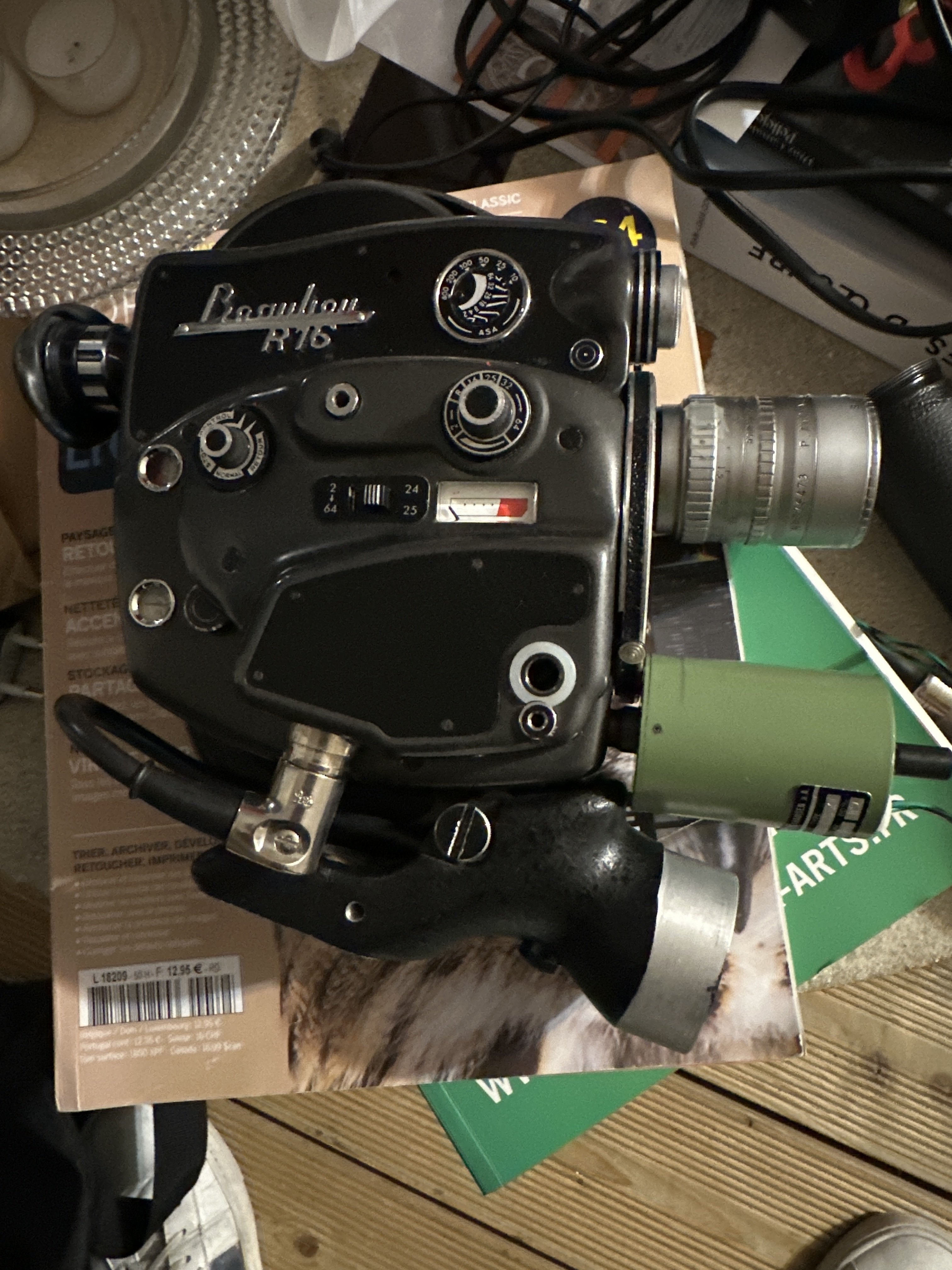

Puisque le solénoïde est déposé, on voit qu'il prend la place du déclencheur. Déjà voir s'il fonctionne indépendamment de la caméra lors qu'on l'alimente.
Quelle est la focale de l' objectif Angénieux ? Un 1,3/15 mm ou un 1,4 ou 0,95/25 mm ? Ca nous donnerait une idée de l' utilisation antérieure de la caméra. Peut-être dans un labo scientifique.



Il n'y a pas de XLR sur la Beaulieu, donc ?

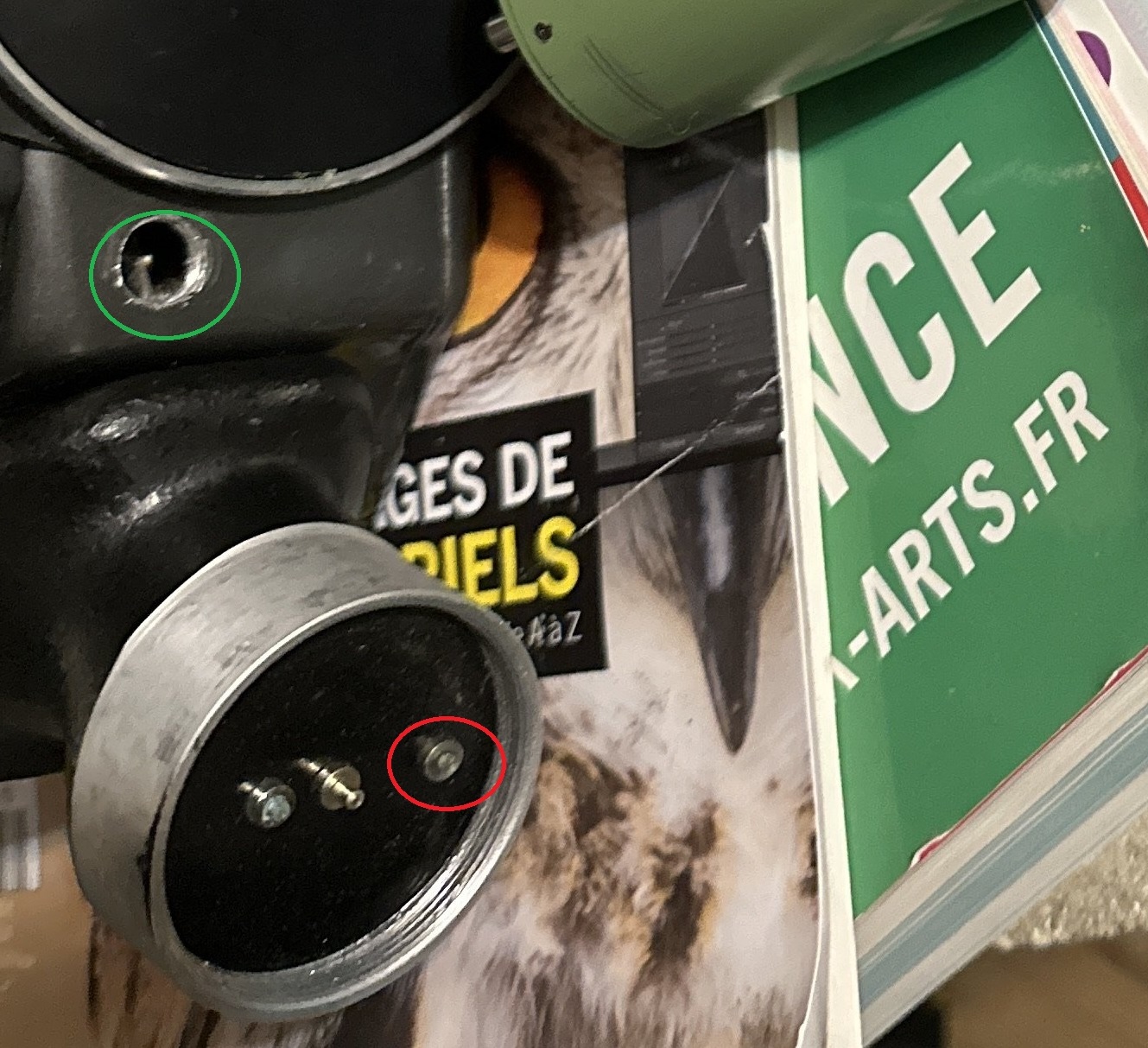

Voir si les contacts avec la batterie sont bons, celui entouré en rouge ne me semble pas très bon.
Tu appuies bien sur le déclencheur (rond vert)



Le trou pour le déclencheur où se branche le solénoïde semble avoir été chignolé à la dégueu. l'alim de la R16 peut aussi se faire par la prise DIN verrouillable sur le côté droit. La batterie de la poignée est reliée à cette prise par un câble : voir si on retrouve la tension sur la fiche coudée au bout du câble avec la batterie en place. Faire aussi un test sur cette prise avec la batterie dans le module externe avec un câble à prise DIN ou une alim secteur à la bonne tension en respectant les polarités.

Edit : le solenoïde d'après la plaque constructeur doit être alimenté en 24 V, une tension que ne peut fournir d'origine la batterie de la R16 (7,2 V).
