Améliorer portée H.F vidéo

Ca doit être possible, dans mon coin où on n'est pas loin de zônes blanches, des assos avaient bouché les trous avec des antennes à grand gain (et sur 5 Ghz ce n'est pas énorme) qui se regardaient ... Fallait limiter les pertes en coaxial, émetteur et récepteur devaient être juste derrière les antennes (paraboles) et on descendait (ou montait) en RJ-45 vers les ordis. Giroudf doit connaître les bonnes combines ...
.

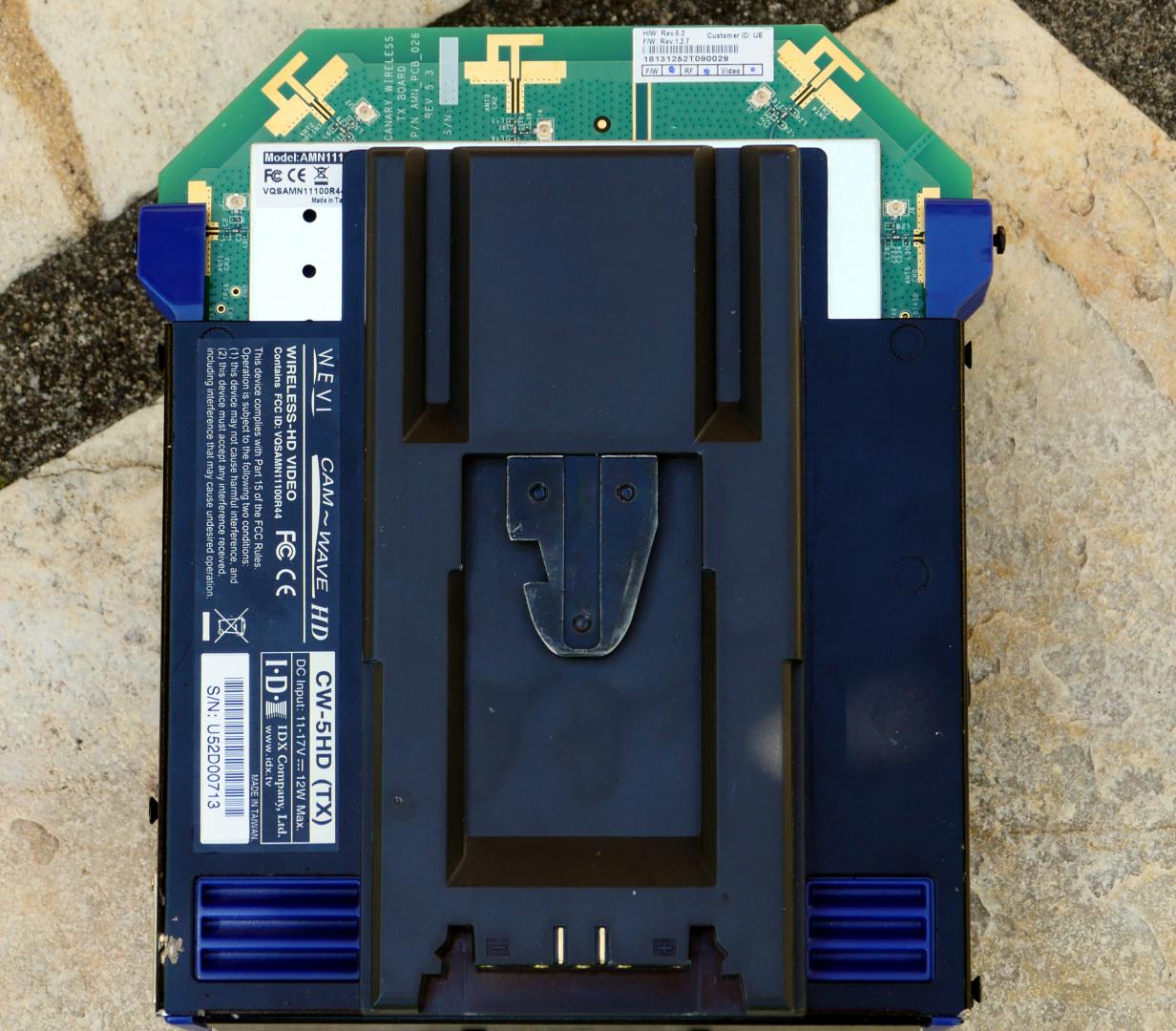

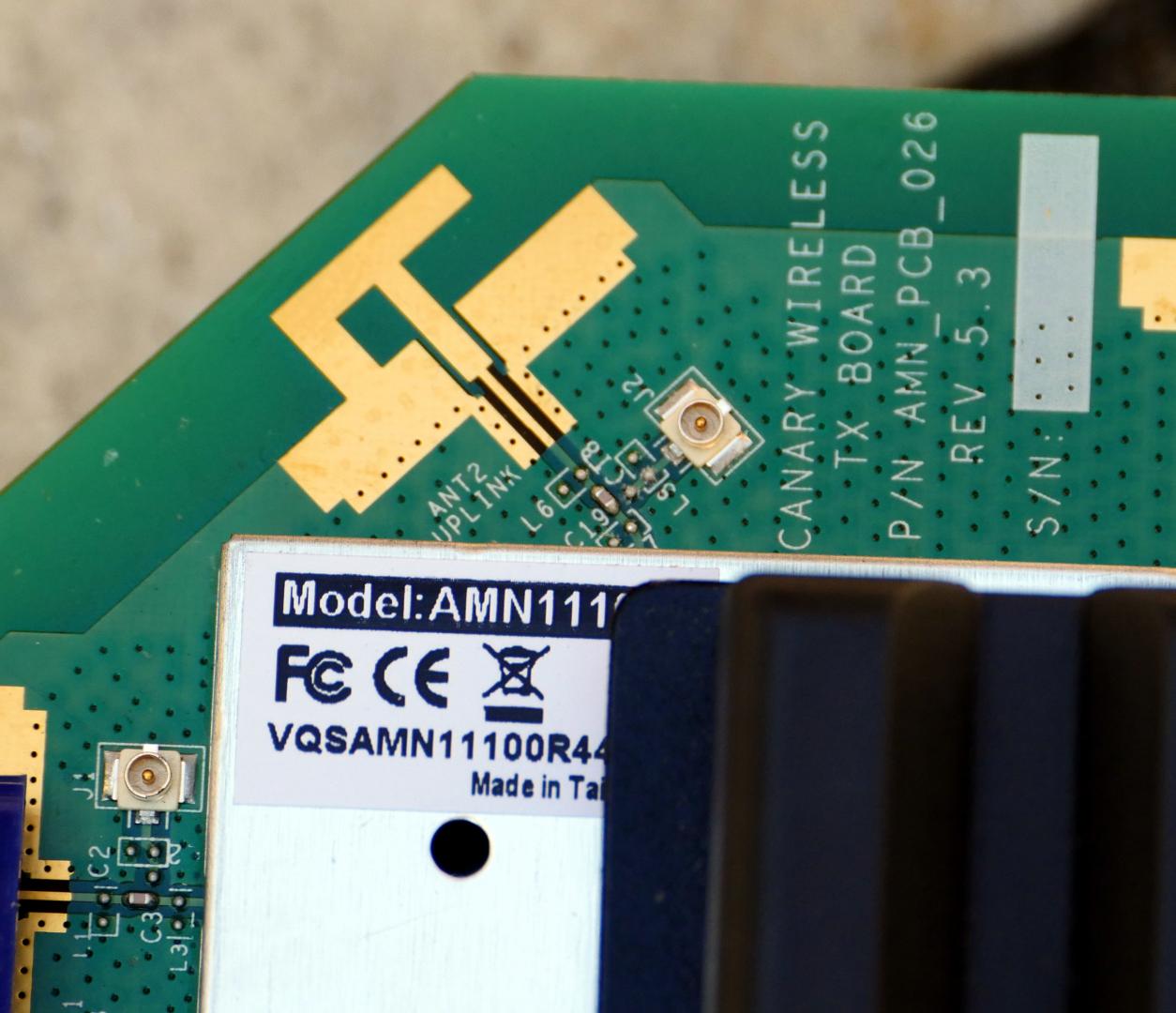

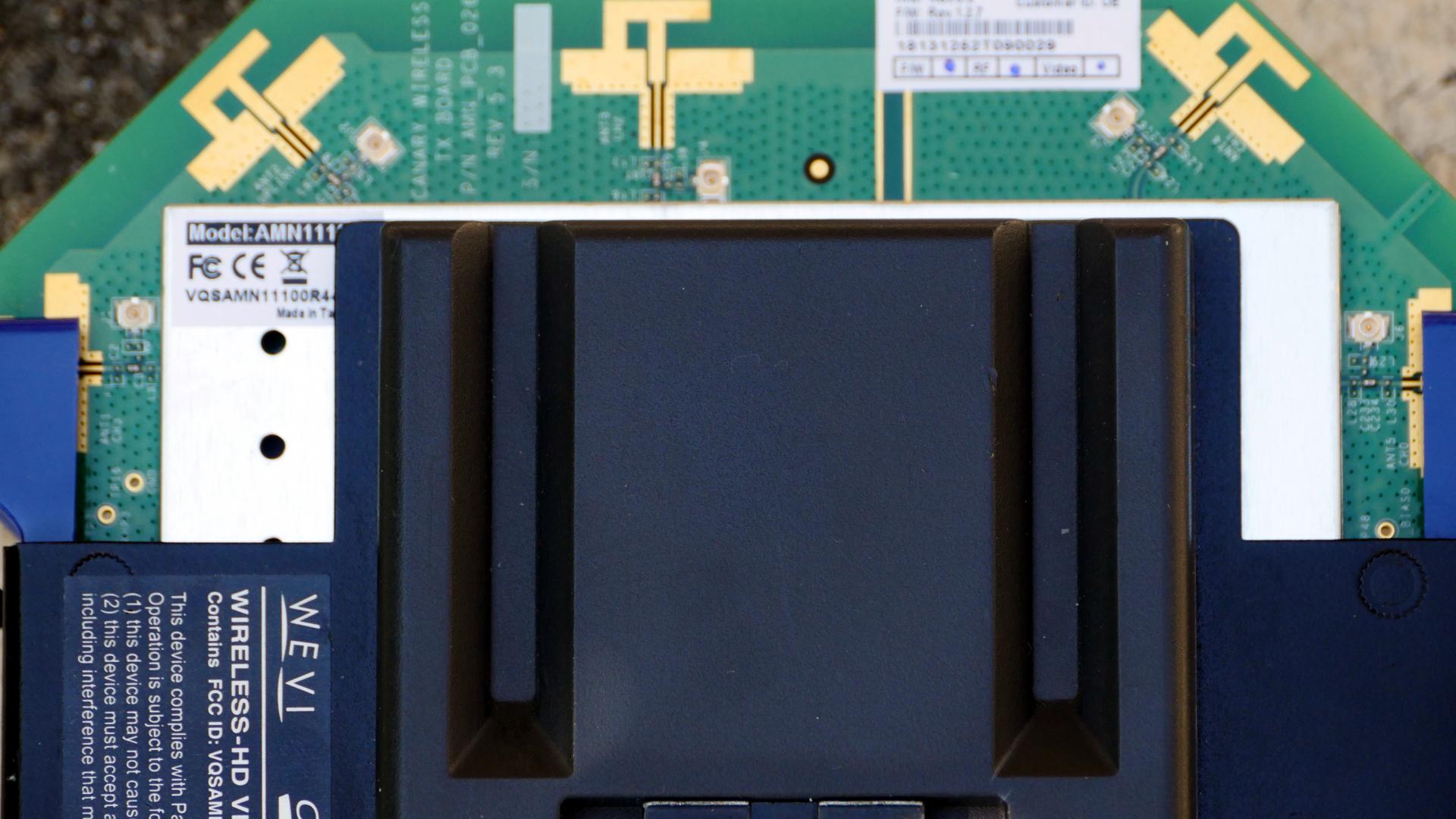

Ce sont sûrement des antennes patch et il n'y a pas de connectique pour mettre des antennes extérieures ... A la rigueur, tenter le coup avec des paraboles de récup et déplacer émetteur et récepteur montés sur des bras magiques pour se focaliser ...



Exactement c'est le principe du tuyau d'arrosage dont on serre le jet et qui va plus loin en arrosant moins sur les bords, de l'antenne directive ou parabolique, du micro canon.
L'antenne patch étant intégrée, les sorties nulles, le seul moyen c'est de créer un réflecteur concentrateur comme on place un micro omni ou une tête satellite dans une parabole, faut trouver le point de focalisation ... On peut ... SI BIEN REGLEE .... espérer grapiller quelques dB.



S'il y a de la place dans le boîtier et s'il n'est plus sous garantie, c'est possible, mieux vaut utiliser une prise N, sur ces fréquences il faut du câble à très faible perte, il est souvent assez rigide et il faut que la liaison soit courte, les connecteurs sont chiants à souder ... normalement impédance 50 ohms mais ça dépend des circuits, étrangler sa ligne avec ça serait redoutable sur ces hyper-fréquences. Espérer 12 dB de gain ce n'est pas assez, c'est peut-être ce que tu vas perdre dans ta liaison émetteur ou récepteur antenne. Tu devrais peut-être déjà tester avec tes émetteurs et récepteurs montés sur des pieds de mandarine ou mieux de blonde, le dégagement combiné avec réflecteurs de part de d'autre c'est souvent la meilleure solution pour ne pas s'emmerder, je l'ai souvent utilisée avec des micros HF, des talky-xalkies etc ... mais c'était des fréquences plus basses.



Plus tu vas pincer le faisceau en réception, plus ça risque de compromettre la mobilité si l' émetteur sort du lobe = chute de signal.

Le risque de tout bouziller ... sur le récepteur non, les émetteurs n'aiment pas les antennes désadaptées donc il faudra calculer ton affaire, normalement celles du commerce sur ces fréquences couvrent la totalité de la bande. Vu le peu de puissance les risques seraient plutôt une chute de performances.

Un réflecteur, c'est simple, tu prends une parabole satellite 90 cms du commerce, on en trouve dans des brocantes pour 10 €, sur le bras où se trouve la tête de réception SAT, tu vas fixer ton récepteur avec un bras magique, un clamp et une rotule, tu pointes l'ensemble vers la source d'émission fixe qui va te servir de balise, la difficulté sera de régler la position du récepteur de façon à obtenir le meilleur signal ... avantage, rien à ouvrir, pratiquement pas d'investissement ... juste se faire ch..r à trouver la bonne focalisation. C'est assez pointu ... la dernière fois que j'ai fait ça j'ai pu récupérer un émetteur HF à 2 kms mais ce n'était que du son et sur des fréquences dans la bande 800 mhz pas du 5 gHz image. Au moins si ça ne marche pas, le matériel n'aura pas morflé ... tu devrais également voir si ton émetteur n'est pas bridé en puissance, certains matériels pour satisfaire à la réglementation étaient amputés d'une bonne partie de leur puissance ... parfois c'était juste un atténuateur dans l'antenne, ça consommait autant mais ça rayonnait moins.
Un spécialiste fréquences élevées sur le Repaire c'est Mickeycam.
