[Astuce] Alimentation Zoom F8

Discussion dans 'Matériel de prise de son et de mixage' créé par Video 92, 9 Février 2018.

Tags:
  1. Video 92

    So So

    Points Repaire:
    5 800
    Recos reçues:
    53
    Messages:
    3 816
    Appréciations:
    +145 / 529 / -6
    Le Zoom F8 avec ces 8 pistes est très gourmand en énergie. Il intègre un boitier piles ou accus pour 8 R6,
    Il a aussi la possibilité d'être alimenté sur le secteur et d'avoir également une alim 12V sur une Hirose HR 10 4pins.

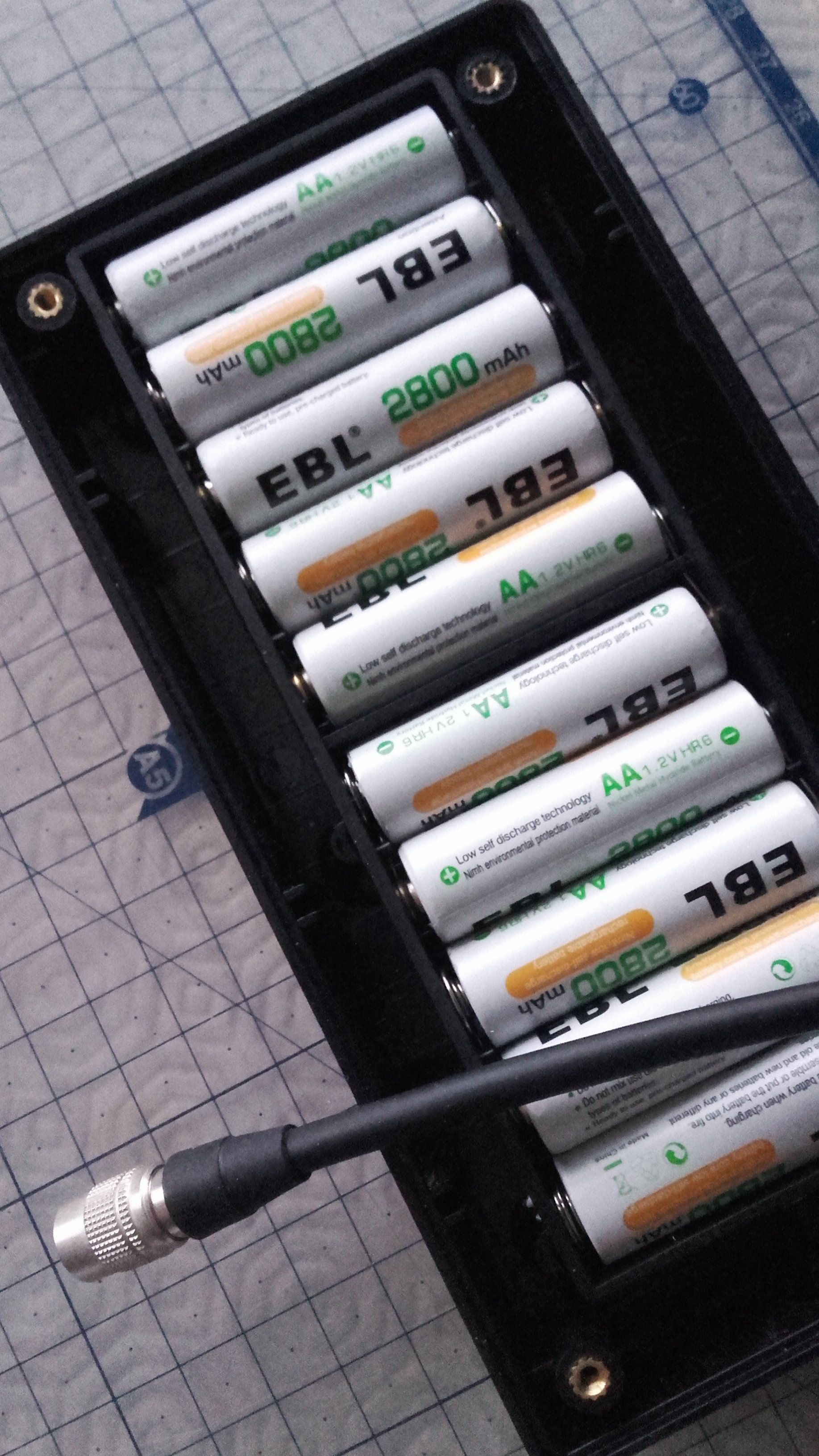

    J'ai conçu un boitier avec 10 accus R6 en 2800 mA/h avec ce connecteur. On trouve sur le net des câbles HR 10 4 mâle/mâle tout fait qu'il suffit de couper en deux (j'ai fait 2 boitiers). Attention le câblage est fait sur les 4 fils et les couleurs sont inversées par rapport à la norme, ainsi le bleu c'est le + et le rouge le -.
    Bien tester avant.
    Le bac à pile est collé à la cyanolite sur les plots du boitier.
    Le boitier a un couvercle à vis, il suffit d'un gros élastique pour refermer la boite.

    Avec les accus correctement chargés, le F8 avec 4 entrées en 48VPH et les 4 autres sans alim, monitoring et connexions "sub" et "main out" activés, on a :
    13 V mesuré avec l'appareil, au bout de 4 heures on est à 11,2V
    Après une nuit au repos, la tension remonte à 11,6V au bout de 1h1/2 le seuil descend à 9V, ce qui est le seuil d'arrêt de la machine.
    On peut donc espérer 5h en continu, sachant qu'ensuite en débranchant la prise Hirose on a l'alimentation interne qui va donner entre 2h30/3h00 d'autonomie.

    Pour la charge des accus j'utilise des chargeurs BC700 de Technoline, plusieurs régime de charge avec test, rafraichissement des accus anciens. Ne se font qu'en 4 postes de charge.

    #1 Video 92, 9 Février 2018
    Dernière édition: 9 Février 2018
    • J'aime J'aime x 2
  2. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    174
    Messages:
    17 375
    Appréciations:
    +311 / 1 505 / -35

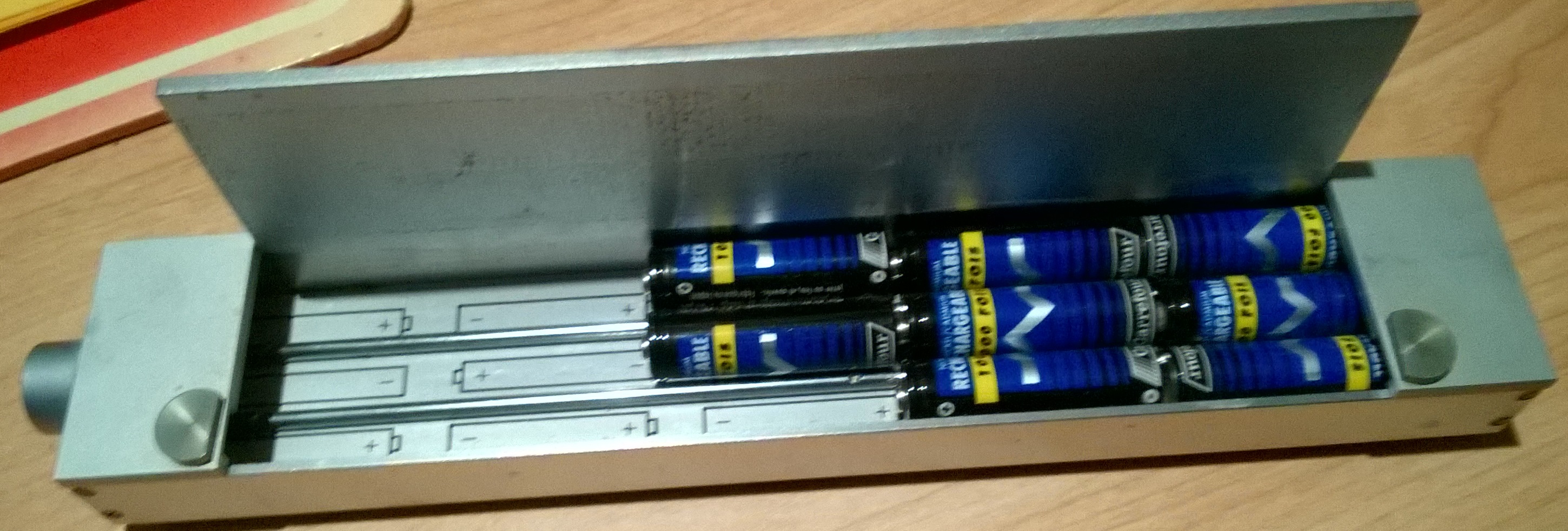

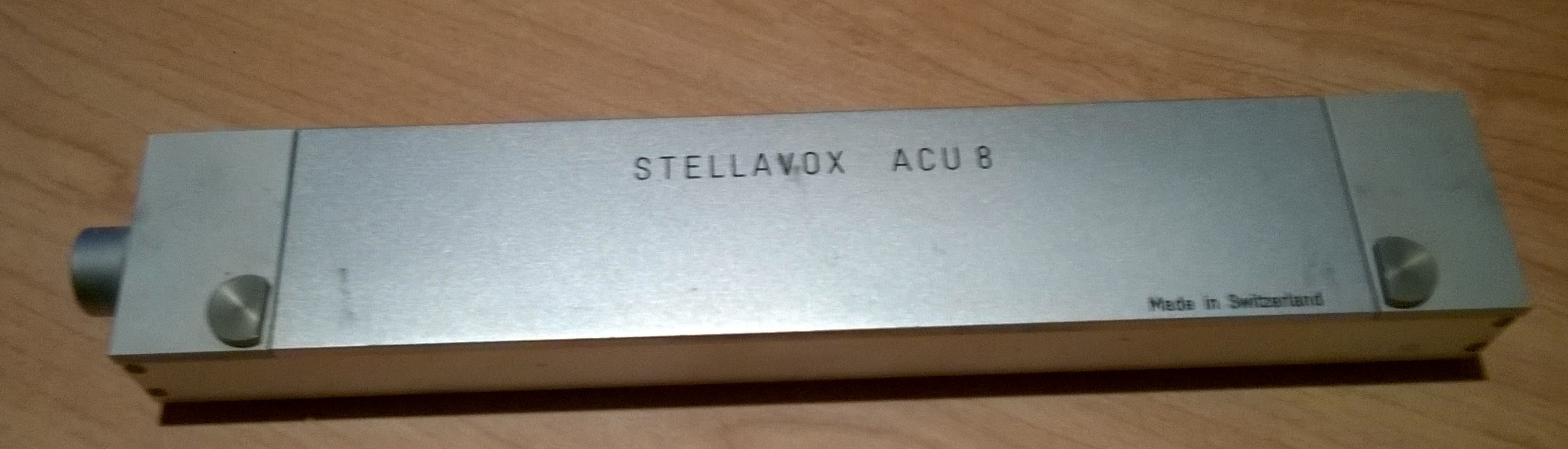

    Et pourquoi, ne pas charger les 10 accus avec un chargeur 12V, comme chez Stellavox ?
    Là, c'est pas 10 mais 15 accus pour le SP8 et l'AMI 48

    Repaire Accu1.jpg Repaire Accu2.jpg

  3. homero

    So

    Points Repaire:
    16 000
    Recos reçues:
    516
    Messages:
    24 142
    Appréciations:
    +611 / 2 721 / -11
    Fallait bien ça pour le Stellavox, l'horreur le SP7 sur ce plan là ...

    • Amusant Amusant x 1
  4. Video 92

    So So

    Points Repaire:
    5 800
    Recos reçues:
    53
    Messages:
    3 816
    Appréciations:
    +145 / 529 / -6
    Et quelle autonomie pour ces machines? J'ai un Nagra 4.2 et c'est des R20. Bonjour le poids. Là c'est plus léger 496 gr avec les 10 R6

  5. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    174
    Messages:
    17 375
    Appréciations:
    +311 / 1 505 / -35
    J'ai pas beaucoup utilisé le SP8 en tournage film, beaucoup plus comme mixette pour la vidéo plus sons seuls, et une journée sans aucun problème.
    Avec le 4.2 pas de souci non plus sur une journée de tournage, plus écoute le soir.

  6. homero

    So

    Points Repaire:
    16 000
    Recos reçues:
    516
    Messages:
    24 142
    Appréciations:
    +611 / 2 721 / -11
    Le SP7, fallait pas rembobiner et relire ...

  7. Video 92

    So So

    Points Repaire:
    5 800
    Recos reçues:
    53
    Messages:
    3 816
    Appréciations:
    +145 / 529 / -6
    Exact pour le 4.2, j'avais des accus. Marchait parfaitement. Mais maintenant je préfère le Zoom F8 performant et très léger.

  8. Video 92

    So So

    Points Repaire:
    5 800
    Recos reçues:
    53
    Messages:
    3 816
    Appréciations:
    +145 / 529 / -6
    L'avantage d'avoir un chargeur avec des compartiments de charge séparés, c'est de détecter tout de suite les éléments présentant des problèmes.

  9. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    174
    Messages:
    17 375
    Appréciations:
    +311 / 1 505 / -35
    Oui, mais c'est pas pendant le tournage que tu testes les accus, mais plutôt la veille ou le soir

    J'en ai connu qui rechargaient pendant la pause repas....

  10. Video 92

    So So

    Points Repaire:
    5 800
    Recos reçues:
    53
    Messages:
    3 816
    Appréciations:
    +145 / 529 / -6
    Je ne teste pas pendant le tournage. Tout est prêt la veille.

  11. homero

    So

    Points Repaire:
    16 000
    Recos reçues:
    516
    Messages:
    24 142
    Appréciations:
    +611 / 2 721 / -11
    Moi aussi, le matos était chargé dans la bagnole ... mais une fois je me suis retrouvé avec un Schoeps inopérant, il avait plu toute la nuit et condensation monstrueuse dans la caisse.

  12. Video 92

    So So

    Points Repaire:
    5 800
    Recos reçues:
    53
    Messages:
    3 816
    Appréciations:
    +145 / 529 / -6
    Le matériel ne reste que le temps du transport dans la voiture. Les petits sachets de sel de silice sont parfaits pour absorber l'humidité et pas chers.

  13. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    174
    Messages:
    17 375
    Appréciations:
    +311 / 1 505 / -35
    Je m'en doute :D
    Ce que je voulais dire, c'est que la veille tu as largement le temps de faire des mesures sur les éléments si l'ensemble du bloc ne tient pas ses promesses.

    Je préfère une charge homogène de l'ensemble des éléments, qu'une charge individuelle, parce qu'au moment où tu vas les mettre en service, ils n'auront pas tous la même tension et charge.

  14. Video 92

    So So

    Points Repaire:
    5 800
    Recos reçues:
    53
    Messages:
    3 816
    Appréciations:
    +145 / 529 / -6
    Ce n'est pas le cas avec les chargeurs que j'utilise, à la fin de la charge et après repos je teste les accus pour voir ce qu'il en est.

  15. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    14 550
    Recos reçues:
    174
    Messages:
    17 375
    Appréciations:
    +311 / 1 505 / -35
    Le seul test valable est une décharge :D

    Ca me rappelle un tech qui testait les fusibles pour les réceptionner, sauf que lui, il les avait tous testés un par un :mdr:
