    Voici l'occasion de tester un constructeur que l'on rencontre plus rarement sur le marché pro et HD léger que les habituels Sony (Z1, Z5, Z7 et EX1-EX3) et Panasonic (HVX200, 201 et HPX171): JVC et ses nouvelles caméras HD 1080 GY-HM100 et GY-HM700.




    Chapitre 1/3: Prise en main

    Historiquement, JVC avait sorti les premières caméras HDV à profil professionnel, avec de vrais menus, une vraie ergonomie et surtout de vraies optiques interchangeables offrant un vrai piqué (meilleur en 720P qu'avec une Z1 en 1080i !).
    La différence avec Sony et le reste du monde ? leur format 720P contre le 1080i de Sony; la fluidité (i) de la réalité vidéo contre le progressif (p) et la stroboscopie de la fiction et du clip.
    Puis, les autres constructeurs ont évolué tandis que JVC semblait rester sur ses positions, en offrant le 1080 seulement sur les sorties HD SDI par exemple. Puis JVC a poussé le format 50P: fluidité et progressif, format du futur.
    Et maintenant sortent les modèles JVC qui enregistrent au format 1080: un petit et un grand modèle, la HM100 et la HM700.

    La prise en main


    Une première impression: solidité et sérieux des 2 cams: ça ne fait pas plastique comme certaines caméras (les premières JVC HDV par exemple) au premier contact, avec des bouts qui dépassent et qui cassent au premier mouvement lors d'un tournage un peu rock and roll. ça fait sérieux au premier contact avec les bêtes.


    Tests des JVC GY-HM700 et GY-HM100 -1- Prise en main et Ergonomie

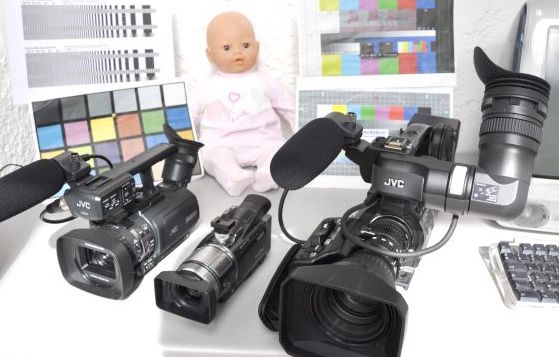

    JVC HM100, SONY HC1 pour comparaison, HM700

    Au niveau enregistrement, des cartes (2 slots) SDHC qui peuvent recevoir deux types de fichiers utilisant le codec Mpeg2 Long GOP (déclinaison du codec utilisé en HDV/XDCAM HD à 19, 25 et 35 Mbps), au choix (menus):
    - .mov pour être ingérer directement par Final cut pro
    - .mp4 pour suivre le même workflow que le XDCAM EX pour tous les softs de montage, avec ou sans ré-encapsulation lors de l'ingest.
    au choix à 19, 25 et 35 Mbps.

    Formats d'enregistrement des deux caméras: 1920 x 1080, 1440 x 1080 et 1280 x 720.

    35Mpbs

    25Mpbs

    19Mbps

    1920 x 1080/60i

    1440 x 1080/60i

    1280 x 720/60p

    1920 x 1080/50i

    1440 x 1080/50i

    1280 x 720/50p

    1920 x 1080/30p



    1280 x 720/30p

    1920 x 1080/25p



    1280 x 720/25p

    1920 x 1080/24p



    1280 x 720/24p

    1440 x 1080/60i





    1440 x 1080/50i





    1280 x 720/60p





    1280 x 720/50p





    1280 x 720/30p





    1280 x 720/25p





    1280 x 720/24p






    Pour ceux qui veulent en savoir plus sur le format de compression Mpeg2 Long GOP, relire cet ancien article :  Comprendre la compression


    Enregistrement au format .MOV (encapsulation .mov avec codec Mpeg2) ou au format XDCAM EX (Encapsulation .mp4 avec codec Mpeg2)



    Container
    MP4
    Complete name                : E:\jvc\hm100\PRIVATE\JVC\BPAV\CLPR\000_0001_01\000_0001_01.MP4
    Format                       : MPEG-4
    Format/Info                  : ISO 14496-1 version 2
    Format/Family                : MPEG-4
    File size                    : 98.0 MiB
    Bit rate                     : 36 Mbps
    StreamSize                   : 3.39 MiB

    Codec Vidéo
    Codec                        : MPEG-2 Video
    Codec/Family                 : MPEG-V
    Bit rate                     : 34 Mbps
    Width                        : 1920 pixels
    Height                       : 1080 pixels
    Display Aspect ratio         : 16/9
    Frame rate                   : 25.000 fps
    Language                     : English

    Codec Audio
    Codec                        : PCM
    Codec/Family                 : PCM
    Codec settings               : Big / Signed
    Codec settings, Endianness   : Big
    Codec settings, Sign         : Signed
    Bit rate                     : 384 Kbps
    Channel(s)                   : 2 channels
    Sampling rate                : 48 KHz
    Resolution                   : 16 bits


    et son fichier XML contenant les méta données:

    <?xml version="1.0" encoding="UTF-8"?>
    <NonRealTimeMeta xmlns="urn:schemas-professionalDisc:nonRealTimeMeta:ver.1.30" xmlns:lib="urn:schemas-professionalDisc:lib:ver.1.30" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" lastUpdate="2009-06-15T17:10:07+00:00">
        <TargetMaterial umidRef="060A2B340101010501010D4313000000181C05B7974905C00080880509040064"/>
        <Duration value="576"/>
        <LtcChangeTable tcFps="25" halfStep="false">
            <LtcChange frameCount="0" value="08320100" status="increment"/>
            <LtcChange frameCount="575" value="08550100" status="end"/>
        </LtcChangeTable>
        <CreationDate value="2009-06-15T17:09:42+00:00"/>
        <TypicalUbit value="0000000000000000"/>
        <BodyUmidBasicChangeTable>
            <BodyUmidBasicChange frameCount="0" value="060A2B340101010501010D4333000000181C05B7974905C00080880509040064" status="start"/>
        </BodyUmidBasicChangeTable>
        <KlvPacketTable>
            <KlvPacket key="060E2B34010101050301020A02000000" frameCount="0" lengthValue="095F5265635374617274" status="spot"/>
        </KlvPacketTable>
        <VideoFormat>
            <VideoRecPort port="DIRECT"/>
            <VideoFrame videoCodec="MPEG2HD35_1920_1080_MP@HL" captureFps="50.00i" recFps="50.00" formatFps="50i"/>
            <VideoLayout pixel="1920" numOfVerticalLine="1080" aspectRatio="16:9"/>
        </VideoFormat>
        <AudioFormat numOfChannel="2">
            <AudioRecPort port="ANALOG" audioCodec="LPCM16" trackDst="CH1"/>
            <AudioRecPort port="ANALOG" audioCodec="LPCM16" trackDst="CH2"/>
        </AudioFormat>
        <Device manufacturer="JVC" modelName="GY-HM100" serialNo="00000000">
        </Device>
        <Lens modelName="X3.7X10"/>
        <RecordingMode type="normal" cacheRec="false"/>
    </NonRealTimeMeta>
     Voici le même type de fichier en container MOV:

    Container MOV
    Complete name                : E:\jvc\hm700\PRIVATE\JVC\CQAV\CLIP\498G0001_01.MOV
    Format                       : QuickTime
    Format/Info                  : Quicktime movie
    Format/Family                : MPEG-4
    Bit rate                     : 36 Mbps


    Codec Vidéo
    Codec                        : xdvc
    Bit rate                     : 34 Mbps
    Width                        : 1920 pixels
    Height                       : 1080 pixels
    Display Aspect ratio         : 16/9
    Frame rate                   : 25.000 fps


    Codec Audio
    Codec                        : PCM
    Codec/Family                 : PCM
    Codec settings               : Big / Signed
    Codec settings, Endianness   : Big
    Codec settings, Sign         : Signed
    Bit rate                     : 384 Kbps
    Channel(s)                   : 2 channels
    Sampling rate                : 48 KHz
    Resolution                   : 16 bits




    D'un point de vue poids et ergonomie, deux philosophies très différentes:
    - la 'petite' HM100 cible les petites caméra "à la main", légères mais pro (connectiques XLR et alimentation phantom 48V), pour moi c'est la cible des Sony A1, une caméra d'appoint / discrète (news, sport...).
    - la 'moyenne' HM700 cible clairement la gamme Sony EX3 ou Pana HPX300 ou Sony 270/Z7, caméra semi pro d'épaule, stable et suffisamment efficace pour se lancer dans des aventures plus pointues (docu, fiction....

    HM100 et 700 cote à cote

    La HM100 offre une optique moulée fixe, la HM700 une optique interchangeable 1/3', avec possibilité d'utiliser des adaptateurs pour choisir son optique.

    JVC HM100 dans le détail (la petite)

    - 3x 1/4' CCD avec pixel shift pour amélioration de la définition (cela veut dire que la caméra n'est pas en 1920x1080 au niveau du capteur, et que l'on reconstruit l'image finale full HD grace à un décalage spatial des photosites sur la surface du capteur, ce qui n'est pas forcément une mauvaise idée pour conserver de la sensibilité et baisser le niveau de bruit; le marketing indique que le décalage spatial des photosites permet de recréer 30% de définition supplémentaire, par rapport à la def native du pixel, ce qui peut donner une idée de la def de base...)
    - Enregistrement sur cartes SDHC (2 slots) à 19, 25 ou 35 Mbps en .mov ou .mp4 (codec Mpeg2 type HDV)
    - optique fixe: ici Fujinon F1.8, 10x,f=3.7-37mm (35mm conversion:39 - 390mm)
    - Sortie: Composite, composantes, HDMI
    - LCD 2.8” de très bonne facture
    - 2 XLR audio avec alimentation phantom
    - Pas de prise IEEE1394

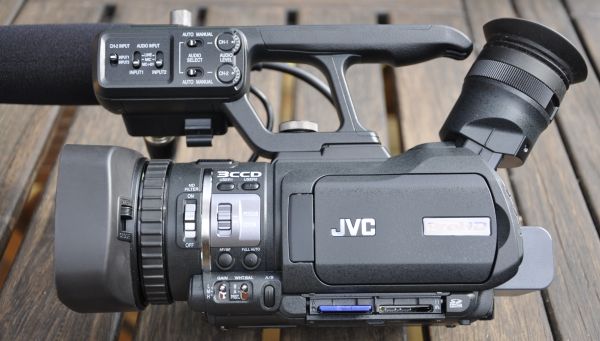

    HM100 et ergonomie

    Cartes SD / Accès Menu, joystick et Ecran LCD / Sortie Composantes et composite/audio analogiques

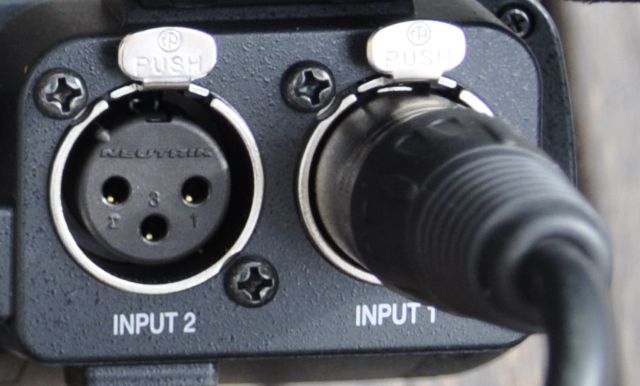

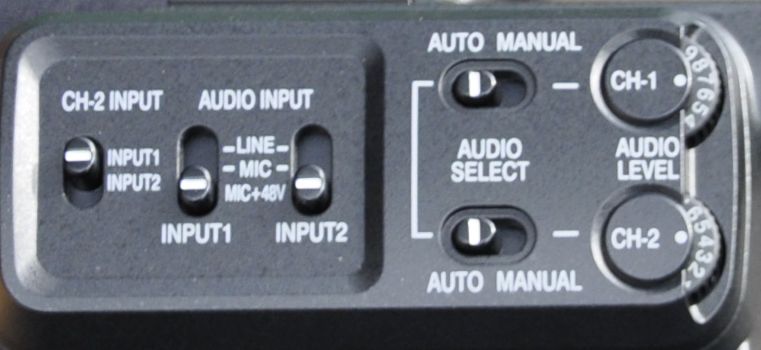

    Partie AUdio et XLR


    Partie image et réglages Manuels (focus manuel FM) ou FULL AUTO

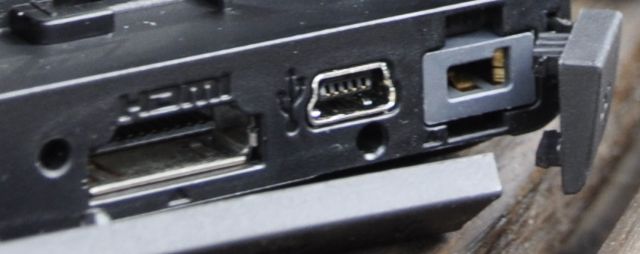

    USB et HDMI

    La petite est légère, un peu plus grosse que ma Sony HC1 (A1), et me semble idéale pour le type de tournage léger. On retrouve en moins d'une seconde tous les boutons importants pour passer l'animal en manuel (focus, wb, gain, diaph...), en mieux que sur la Sony A1/HC1, notamment sur la taille des molettes et boutons ainsi que sur l'ergonomie générale. L'écran LCD offre une image de très bonne qualité, avec un très bon piqué, comme on peut en voir sur la gamme Sony EX1/3.

    passons à la grande soeur...


    JVC HM700

    La 700 a un physique de bazooka futuriste; l'équilibre à l'épaule n'est pas trop mal, mais la légèreté de la bête semble la faire sautiller au moindre mouvement; c'est plus lourd qu'une Z7, mais tellement plus léger qu'une grosse, mon dos apprécie.

    - 3x 1/3' CCD avec pixel shift aussi (Adaptive Pixel Correlation Technique), aucune autre info donnée (ça sent le 1280x720 avec pixel shift) par le constructeur, faudra voir avec les tests.
    - Optique interchangeable 1/3' ou bague d'adaptation possible en option : Canon F1.6, 14x,f=4.4-61.6mm (35mm conversion:32 - 448mm). Ce jour là la caméra était équipée d'un fujinon.
    - Enregistrement sur cartes SDHC (option SxS comme la EX1/EX3)
    - codec Mpeg2 à 19, 25 ou 35 Mbps (comme le HDV et le XDCAM EX)
    - Pre-rec de 3 secondes
    - vitesse variable jusqu'à 60 images/sec en mode 720P
    - Focus assist: l'image dans le moniteur passe en Noir et Blanc et un contour en couleur apparait sur les objets nets
    - sortie HD SDI, Composite ou composante, DV-HDV (IEEE1394)
    - Ecran 4.3 800 x 480 pixels de très haute qualité

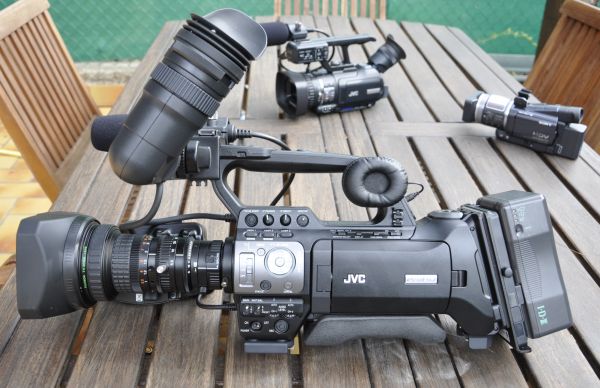

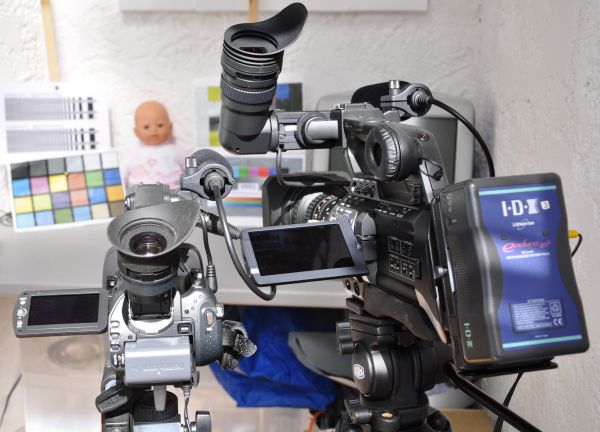

    HM700 en premier plan et la batterie IDX à l'arrière, HM300 et Sony A1/HC1 en arrière plan


    Optique 1/3' interchangeable


    En ce qui concerne l'optique, ça fait toujours plaisir de se retrouver avec une vraie caméra offrant une vraie optique mécanique avec butée, et des réglages manuels appréciés.



    Image et son

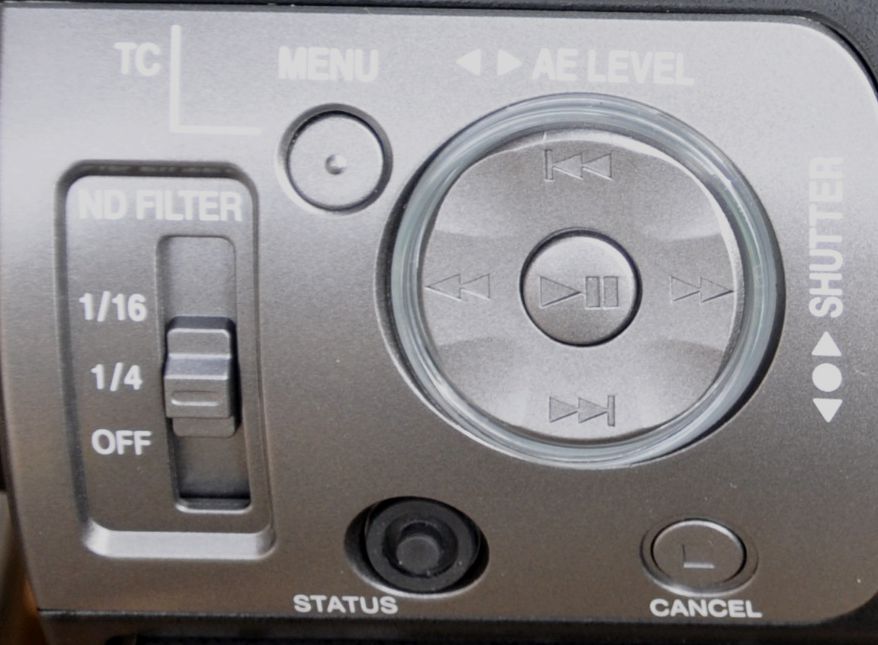

    Menu et pad de navigation

    Par contre je ne suis pas fan de l'espèce de Pad de navigation qui permet d'évoluer à travers le menu.


    Gestion des médias

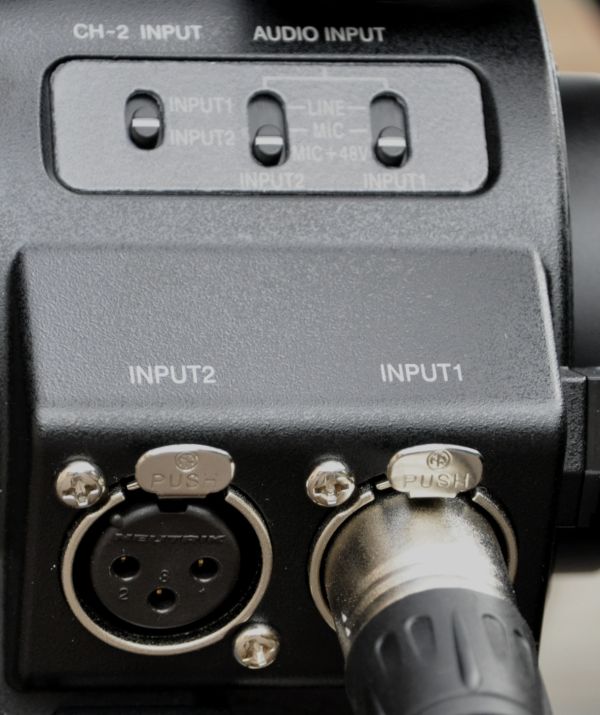

    Partie Audio

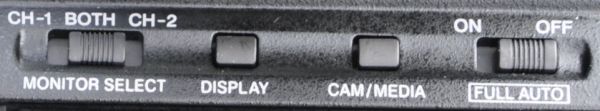

    Audio et mode FULL AUTO

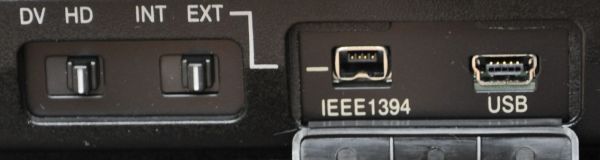

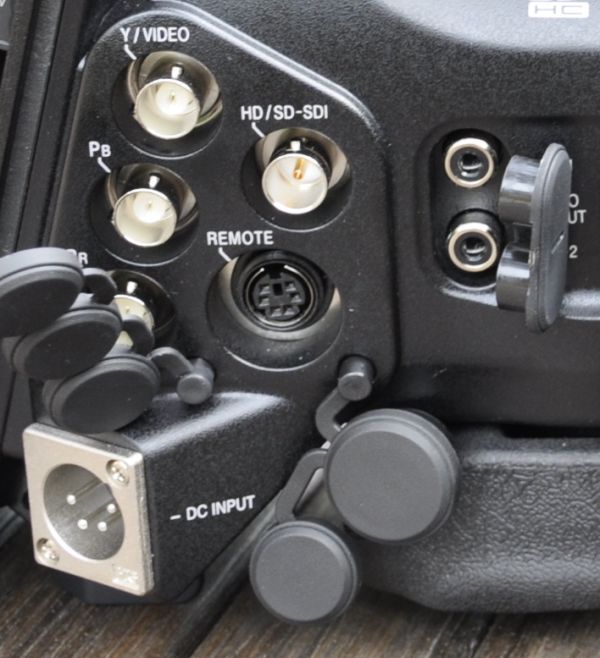

    Tout est là: HD SDI, Composante et composite, Firewire

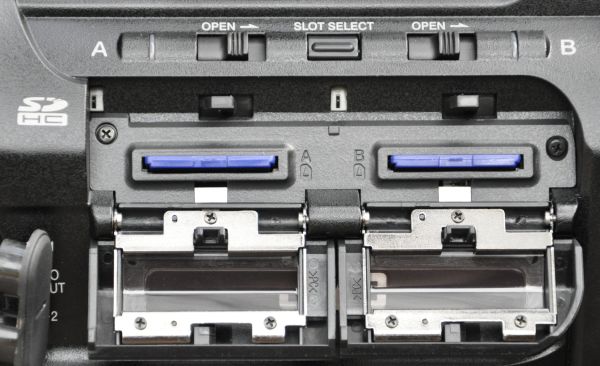

    Secure Digital High Capacity (SDHC) X2


    SxS Media Recorder optionnel dockable à l'arrière de la caméra (la batterie vient se placer dessus) comme sur une EX1/EX3

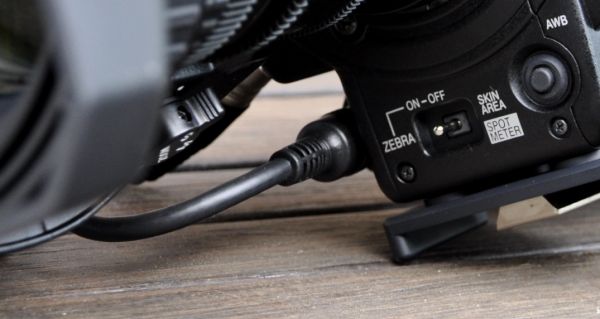

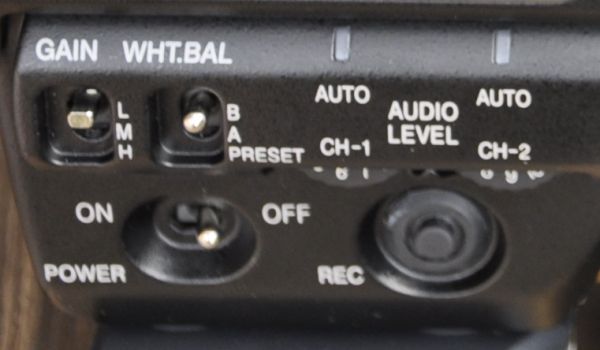

    Zébra et balance des blanc


    remote de la caméra pour multicam par exemple

    Vitesse variable en mode 720P (Over crank, Under crank)



    Maintenant que nous avons fait un tour général des deux cams, faisons quelques tests avec ma HC1 et mon Nikon D90.

    TESTS: HM700, HM100, HC1, Nikon D90


    Dans le chapitre suivant, nous allons entrer dans les menus des cams, et ensuite réaliser des tests en intérieur et extérieur.
    En dépliant les écrans LCD, c'est un premier choc: ils sont de très bonne qualité, rien à voir par exemple avec par exemple les derniers modèles panasonic HPX171 ou HVX201 ou Sony avec la génération Z1 / A1; comme comparaison, il sont très proches de ceux de la Sony EX1/EX3 qui éclipsaient totalement la concurrence en termes de piqué et de dynamique.

    HM100 LCD: petit mais efficace !

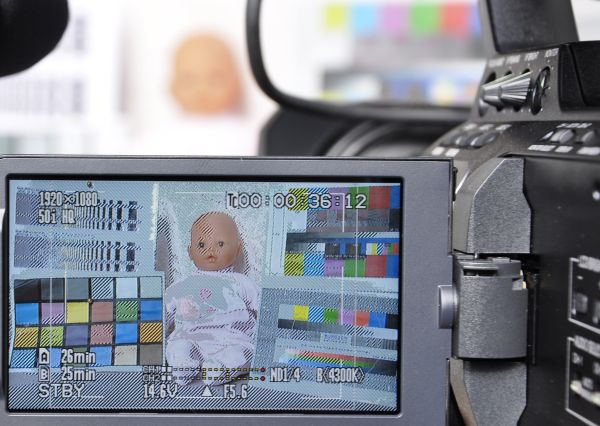

    HM700 LCOS 852 x 480 + LED: Grand et absolument génial !

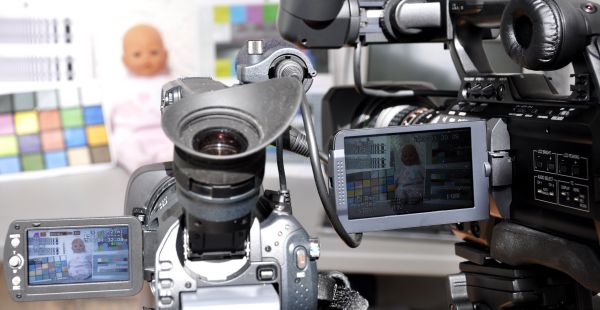

    comparaison des tailles: le large écran de la HM700 est totalement bluffant !


    Dans les deux parties suivantes: les menus, les .MP4 ou .MOV à l'enregistrement, le montage de ces fichiers tournés et enfin les tests de qualité d'image: intérieur / extérieur / mire de def...
