Un petit bricolage pour capot de voiture

Bonjour

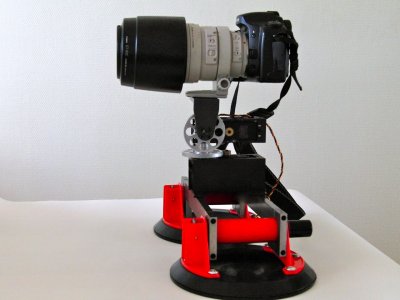

Ci dessous un bricolage supportant un DSLR ou une Vidéo cam destiné à être monté sur un capot de voiture. Commande par ordinateur en Pan/Tilt reste à ajouter un troisième axe Roll. C'est du fait maison avec une motorisation modifiée, la mécanique est inspirée d'un fabricant US. Il manque la protection. La charge est un Canon et un 100/400mm.

A+



Ca envoie ! On attend une petite démo !

Un petit regret pour le tilt qui n'est pas au point nodal par contre, ou au moins dans l'axe de l'optique
( en plus le couple/consommation serait plus faible )



Certes, mais j'ai cela dans les cartons, ce n'est qu'un démonstrateur.

A+



vu la solidite du truc, a premier freinage ou virage, tout le bazard finira sur le trottoir.



Développe un peu sur la solidité du truc, je suis curieux et impatient de ton analyse pour apporter les modifications utiles.

A+



Peux-tu mettre un peu plus de photos ?
Quels sont les couples maximums que peuvent supporter les servo ?



et bien ton gros appareil de photo, qui doit bien peser un gros kilo, en equilibre tout en haut sur ce petit servo, ca m'inspire pas confiance.
en general on fait une structure portante solide, et on mets des moteurs dessus.
on utilise pas les moteurs comme structure, ce qui semble le cas ici.
evidemment, sur ta photo on voit pas tout, mais ca semble quand meme bien leger.



salut

le couple environ 15 Nm à 60°/sec, par calcul j'ai 20 Nm.

Pour le reste rien ne fait moins de 5 mm d'épaisseur, l'axe en acier fait 10 mm et repose sur deux roulements, l'équerre ep 10 mm, les carcasses ep 5 mm, en fait le soucis risque de venir du module des pignons qui est du 1 mais dans ce cas les moteur travailleront en frein (du moins je l'espère), pour l'instant cela tient à un freinage à 60 km/h mais ce n'est pas fait pour cela.

PS: pour les servos c'est du maison ne cherchez pas.



SPG785A-BM Standard Rotation

Mon inquiétude venait surtout au couple de blocage engendré dans les virages...!
Qui va de paire avec la solidité des supports... tous dépend de l'orientation...
Mais on attend une vidéo !



C'est la boite du lien web (et encore, pas les mêmes ep ) et encore moins les moteurs et l'électronique, mais si tu souhaite du tout fait archi solide, prend du servo Seiko Tonegawa, j'en ai une paire et la nous ne sommes plus dans les mêmes couples!!! de ton lien.

Revenons à l'application, c'est pour de la photo (stop motion en roulant ou affût télécommandé statique, ne me pose pas de questions sur ce sujet) DSLR ou Video cam commandée à distance, pas de la video d'action (genre poursuites de voitures) bien que cela puisse être utile sur une grue ou autre par exemple (on trouve bien dans le commerce des systèmes effrayants par le prix et leur mauvaise conception, un peu d'imagination et de calcul (simple) suffisent à les réaliser soi même. Je souhaite démontrer qu'en pensant un poil on arrive à tout ou presque, il suffit d'y mettre un peu de volonté.

A toi de te pencher sur le problème et de le bricoler comme moi. Mais lit bien ce que je dit dans le post initial comme (bricolage entre autre). les info de la photo te donnent déjà pas mal de renseignements et le peu que j'ai dit sur le couple t'en donne d'autres, dérive le reste et améliore le pour toi. Je ne donne pas de solutions clef en main mais une idée, c'est un passe temps, un exercice de style, les images viendront mais ce n'est pas ma spé.

Pour info de dimensions c'est un Canon 10D. Ce que font certains avec du matériel sur catalogue d'autres peuvent le faire en le repensant plus solide, n'est il pas?

Amicalement

A+



salut gilles,

c'est un superbe boulot pour moi, tu as trouvé où les ventouses?
