Transfert film vidéo 819 lignes

Bonsoir,

Je souhaite récupérer une vidéo enregistrée en 819 lignes sur un magnétoscope sony 2100 avec bandes 2 pouces.

J'ai essayé avec tous les matériels vidéo dont je dispose, malheureusement aucun ne prend le 819 lignes.

J'imaginais passer par mon pc pour soit utiliser un logiciel qui serait capable "d'étendre" les possibilité d'aquisition de ma carte vivo, mais j'avoue que je n'y crois pas trop.

J'envisage plutôt de numériser la totalité du signal composite, puis d'écrire un petit soft qui afficherait les images et me fabriquerait un .avi.

Avez vous des idées ?

Merci d'avance



Le CV 2100 Sony est un magnétoscope à bandes 1/2 pouce. Il enregistrait correctement le 819 lignes, même si l'image n'était pas des plus nettes. Des convertisseurs de standard capables de passer de 819/625 (ça ça va plaire à saint kro) existent sur le marché mais ce n'est pas donné (scalers).

Une méthode simple et qui a été utilisée par une chaîne de télévision à l'époque de l'émission simultanée des programmes en 818 et 625 lignes, est de reprendre avec une caméra 625 lignes l'image affichée sur un moniteur ou un téléviseur 819 lignes (ça devient rare). On n'obtient des résultats acceptables que lorsque les tops de syncho verticale des deux normes sont synchrones. J'ai pratiqué la méthode à l'époque où TF1 diffusait en couleurs dans les tranches horaires libres de FR3 sur les canaux de FR3, il paraît que c'était le bon temps!

Une caméra CCD avec l'obturateur réglé au 1/50 de seconde doit cependant donner des résultats suffisants. Les magnétoscopes CV2100 dont les courroies et les galets en caoutchouc sont en bon état deviennent rares également.
Tes résultats nous intéressent.



C'est bien le modèle CV 2100 dont je parle ... voici quelques images

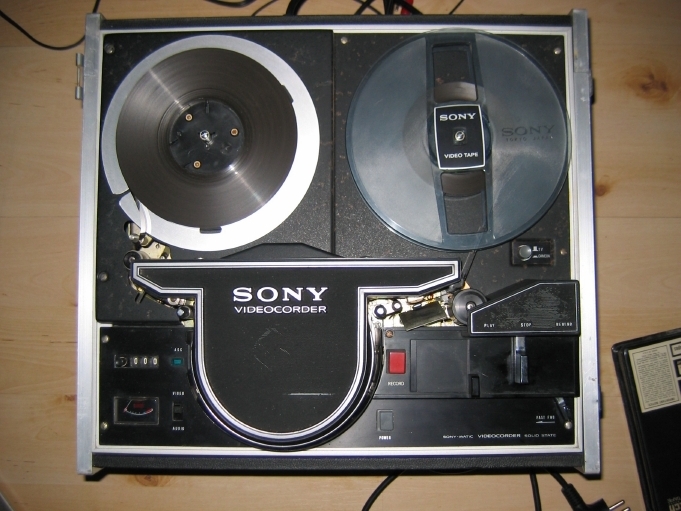

La bêbête ...

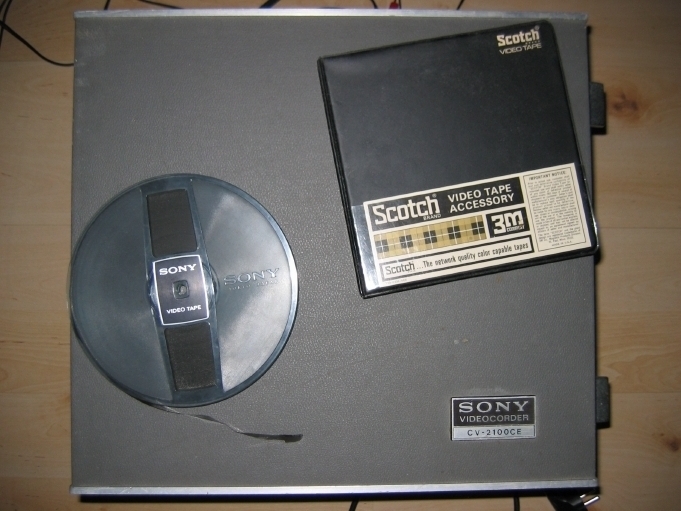

La bande ...

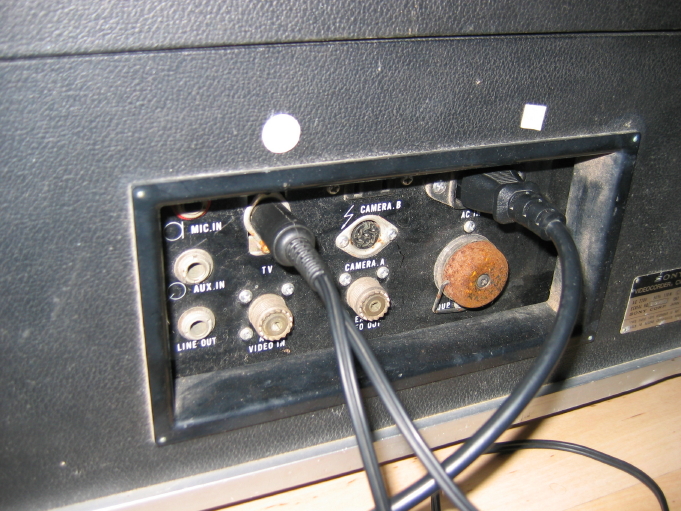

Connectique modifiée (depuis bien longtemps maintenant )


Commande d'enregistrement



Le magnétoscope fonctionne bien encore malgré son âge (fabriqué en 1967), j'ai 2 bandes enregistrées en 625 qui passent bien, par contre ma bande en 819 (celle qui m'interesse le plus évidemment) ne passe pas au niveau de l'image.

J'avais effectivement lu quelque part qu'avec un scaler on pouvait envisager quelque chose, maintenant il faut savoir si le scaler pourrait reconstituer une image à partir de ce signal.
J'avais pensé au départ utiliser tout simplement mon moniteur tft hercules avec entrée composite, pensant qu'il serait capable de gérer cette nouvelle dimension d'image (apparement le 819 ligne équivaut à une résolution de 1024 x 768, bien connue des utilisateurs de pc) mais cela ne fonctionne pas, j'ai une image toute verte.

J'ai essayé également sur un vieux télé sony qui dispose encore du 819 lignes, malheureusement l'écran support mal, il triple l'image horizontalement.
Si cela avait fonctionné, j'aurai effectivement filmé l'écran avec un camescope numérique comme je l'ai déjà fait pour m'amuser.

Je vais jeter un coup d'oeil sur les scaler et je continue de creuser la numérisation du signal car reproduire une image noir et blanc à partir du signal est vraiment très facile à faire avec un pc, mon seul soucis est la vitesse de convertisseur analogique numérique.

Merci pour ces informations, je continue de creuser l'histoire car le film que je veux récuperer, c'est deux spots pour la sécurité routière de 1972 dans lequel j'étais le "héro".



Si les bandes 625 passent bien, alors tout va bien!

Les scalers sont chers, même sil les résultats ont des chances d'être bons.

En fait c'est le format EGA qui est le plus proche du 819 lignes. Le 1024x768 ne serait pas éloigné s'il n'était pas en balayage progressif, le 819 lignes est de l'entrelacé à une fréquence deux fois inférieure (20,475 kHz/50 Hz).
Si l'image est toute verte sur un écran couleur, c'est parce que tu n'as envoyé le signal vidéo que sur l'entrée verte, pour l'avoir en noir et blanc, tu dois appliquer la vidéo sur les entrées R, V et B simultanément. Avec un caméscope numérique, filmer l'image verte n'est pas un problème si elle est correcte à l'affichage, il suffira de ne conserver que Y sur le logiciel de montage et l'image sera alors en noir et blanc sans altération de la résolution de l'image enregistrée en DV.

S'il triple l'image horizontalement, c'est qu'il est resté commuté en 625 lignes. De nombreux modes de commutation ont été utilisés par Sony, soit par sélection par touche, soit en attribuant le 819 au mode VHF et le 625 lignes au mode UHF, ou même en appuyant sur deux touches à la fois.

Si tu arrives à commuter en 819 lignes, c'est ce qu'il faudra faire.

Contacte Analog Way < www.analogway.com >, ils sont à Massy et sont les spécialistes des scalers depuis de nombreuses années.

Nous sommes quelques amateurs de vieilles charrues de la vidéo et le CV2100 fait partie de nos appareils fétiches, c'est la raison pour laquelle ce que tu essaies de faire nous intéresse.



Mon moniteur tft dispose d'une entrée vidéo composite (pas rgb) sur laquelle je peux brancher pratiquement n'importe quoi (camescope, console de jeu, magnétoscope ...).
Comme il a la capacité de gérer des signaux donc la fréquence est assez variée, je me suis dit que c'était une piste.
J'ai tenté le coup avec le sony CV-2100 mais l'image reste désespéremment verte et sans aucun affichage.
J'imagine que le signal est mal interprété.

Je vais continuer la piste du scaler ... sinon avez vous des idées concernant la numérisation pure et simple du signal vidéo ?
Avec les pc d'aujourd'hui, ce n'est pas la vitesse, ni la taille qui bloque.
Ca m'embête un peu d'acheter un scaler ou de faire un emprunt à la FNAC (achat - retour) ... Je pense que je vais m'orienter vers la carte de numérisation.
De toutes les façons dans les scaler , c'est exactement le même processus (numérisation, interprétation et stockage en mémoire d'une ou deux images avant diffusion).

A moins que je tombe sur un télé en 819 lignes dans mon entourage ...



Les vieux Mac noir et blanc, type MacPlus et SE ont un afficheur qui fonctionne presque à la même fréquence que le 819 lignes, c'est également une direction intéressante à suivre. Je me servais il y a bien longtemps de TV 819 lignes reréglés pour afficher les images Mac en grand écran.
Sony avait au début des années 90 des moniteurs 14" qui fonctionnaient de 15kHz à 35 kHz, c'est à dire compatibles avec le 819 lignes. Une interface vidéo avec séparation de synchro était nécessaire. Ce n'est pas très dur à trouver.



arghh , j'ai laissé mon moniteur sony CDP1404S (je crois) chez mon père d'où je viens de lui empreinter ce magnétoscope sony CV2100CE ...

Je crois me rappeler effectivement que ce moniteur avait une bande passante horizontale interessante.

J'ai laissé un petit message également à l'ina, car ils prétendent avoir les seuls matériels pour lire des vidéo 1/2 pouce ... peut être qu'ils proposent un service, j'attends leur retour.



C'est exactement à ce moniteur que je pensais, j'en ai un vieux qui sommeille dans ma cave.
L'INA n'est pas le seul à pouvoir lire ces vieilles bandes 1/2", par contre ils sont très compétents.



Bon, toujours pas de pistes viables, ni de nouvelles de l'INA ...

Alors j'ai remis en route mon driver wdm de ma carte nvidia geforce4 afin de faire tenter la capture de ce signal (le SAA7108 a l'air de supporter les format horizontaux un peu particuliers)

Afin de tester, j'ai utilisé winfast PVR (le magnétoscope logiciel de ma carte graphique) mais également Virtual VCR un enregistreur logiciel gratuit.

Tout marche au mieux ... mais pas pour capturer le 819 lignes évidemment.

Quelqu'un connaît il un outil ou un moyen de créer d'autres formats que PAL/SECAM/NTSC ... ou un outil permettant de modifier la fréquence horizontale de numérisation ?

Merci d'avance.



Contacte Paul Glagla, il a créé des softs intéressants pour la vidéo.



Merci pour le lien Vidéo98.

Monsieur glagla ne sait pas me répondre par contre, mais étonnament, j'ai été contacté aujourd'hui par un collectionneur de vieux matériel et d'archives qui se propose de m'aider à faire le transfert gratuitement.

Dans une phase 1, je vais simplement filmer une télévision qui sait lire ce signal.

Dans une phase 2, je vais creuser l'aspect numérisation de signal vidéo noir et blanc en 819.

Je vous tiens au courant.

++



J'ai fait un pas de plus sur ma problématique de transfert grâce à Pascal qui m'a proposé d'utiliser un de ses écrans acceptant le 819 lignes (Post)

Comme ces télévisions n'ont pas d'entrée vidéo, nous sommes passés pas le modulateur d'un magnétoscope (je ne savais pas que ça pouvait fonctionner ...) et après quelques minutes de mise en température du sony 1/2 pouce, d'un bon néttoyage de têtes, il est reparti comme en ... 1967 (date de construction).

J'ai fait ma capture à la sauvage avec mon camescope sur la télé, le rendu est pas trop mal, surtout compte tenu de la qualité initiale de l'enregistrement (écho ...).

Pascal en a profité pour faire une copie sur un betacam qui accepte le 819 lignes sans trop de dégats.

Maintenant, c'est transféré sur dvd en l'état mais je vais "retravailler" l'image avec un première.

Cependant je n'oublie pas la piste de numérisation, même si la construction de la carte ne sera pas pour tout de suite...

++
