Transcodeur SECAM/PAL CGV-SP10 ?

Discussion in 'Astuces, bidouilles et bricolages' started by jjg, Jan 7, 2024.

Tags:
  1. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    471
    Appréciations:
    +4 / 10 / -0
    Bonsoir,
    Je dois utiliser ce convertisseur sans notice, et j'aimerais savoir si la borne positive de l'alim 12 Vcc est bien au centre du connecteur ?
    Merci à l'avance, Jean

  2. giroudf

    So

    Trophy Points:
    15,400
    Likes Received:
    538
    Messages:
    19,856
    Appréciations:
    +857 / 3,813 / -37
    c'est pas marqué sur l'appareil ?
    [​IMG]

  3. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    471
    Appréciations:
    +4 / 10 / -0
    Aucune indication sur l'appareil.
    Je ne veux pas faire une erreur puisque cet appareil est difficile à trouver.
    En principe, la borne positive est au centre, mais il y a des exceptions.

  4. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    471
    Appréciations:
    +4 / 10 / -0
  5. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    471
    Appréciations:
    +4 / 10 / -0
    J'espère qu'il y a sur ce forum un amateur qui utilise cet appareil , et qui pourrait me renseigner ?

  6. nitrate

    Trophy Points:
    2,150
    Likes Received:
    2
    Messages:
    723
    Appréciations:
    +7 / 25 / -1
    Essaie d'ouvrir le boîtier pour voir où vont les pistes. Par exemple, la broche du - de l'alim va généralement vers le plan de masse du PCB, et peut-être aussi sur les masses des prises RCA mais ça je ne suis pas sûr. Vérifie les continuités au multimètre.

  7. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    471
    Appréciations:
    +4 / 10 / -0
    Le boitier s'ouvre difficilement.
    J'ai fait le test avec la fonction diode du multimètre, au cas ou il y aurait une diode de protection, mais le test n'a pas été probant.
    Je vais donc attendre qu'un utilisateur de ce boitier puisse donner une réponse.

  8. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Trophy Points:
    16,450
    Likes Received:
    295
    Messages:
    23,938
    Appréciations:
    +716 / 4,116 / -88
    Sans l'ouvrir, tu regardes la continuité entre la masse des entrées/sorties vidéo et la prise d'alimentation, 99.99% de chances que ce soit le pole négatif.

    Sinon, en ouvrant tu cherches la polarité des chimiques su r la ligne d'alim.

  9. mafach

    So

    Trophy Points:
    6,300
    Likes Received:
    58
    Messages:
    2,046
    Appréciations:
    +52 / 266 / -1
    Bonjour,
    J'ai cet appareil. C'est bien positif de l'alim au centre du connecteur.

  10. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    471
    Appréciations:
    +4 / 10 / -0
    Bonjour,
    Merci beaucoup ! Je vais pouvoir utiliser cet appareil providentiel .

  11. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    471
    Appréciations:
    +4 / 10 / -0
    Par prudence j'ai donc alimenté progressivement avec un variac + ampèremètre.
    A 6Vcc , le courant est déja de 1 Amp, j'ai stoppé et fait la manip conseillée de mesure des masses avec les prises RCA. C'est la borne centrale qui est coté masse. Merci pour ce conseil !
    Je vais donc être obligé d'ouvrir le boitier et je pense que les vis sont en dessous de l'étiquette ?

  12. mafach

    So

    Trophy Points:
    6,300
    Likes Received:
    58
    Messages:
    2,046
    Appréciations:
    +52 / 266 / -1
    Oups !!!
    J'avais acheté le mien d'occasion sans alim et avait noté sur le boîtier de l'appareil la polarité et également sur l'alim de fond de tiroir que je lui avait associé, qui elle aussi ne comportait pas d'information de polarité du connecteur.
    J'avais donc regardé mon appareil ce matin avant de répondre.

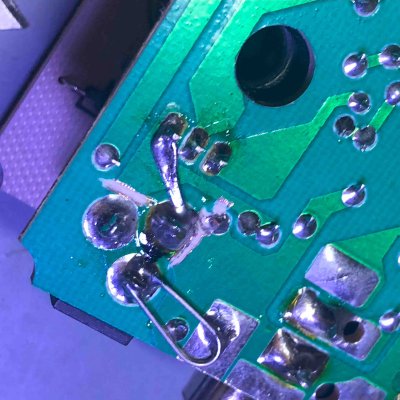

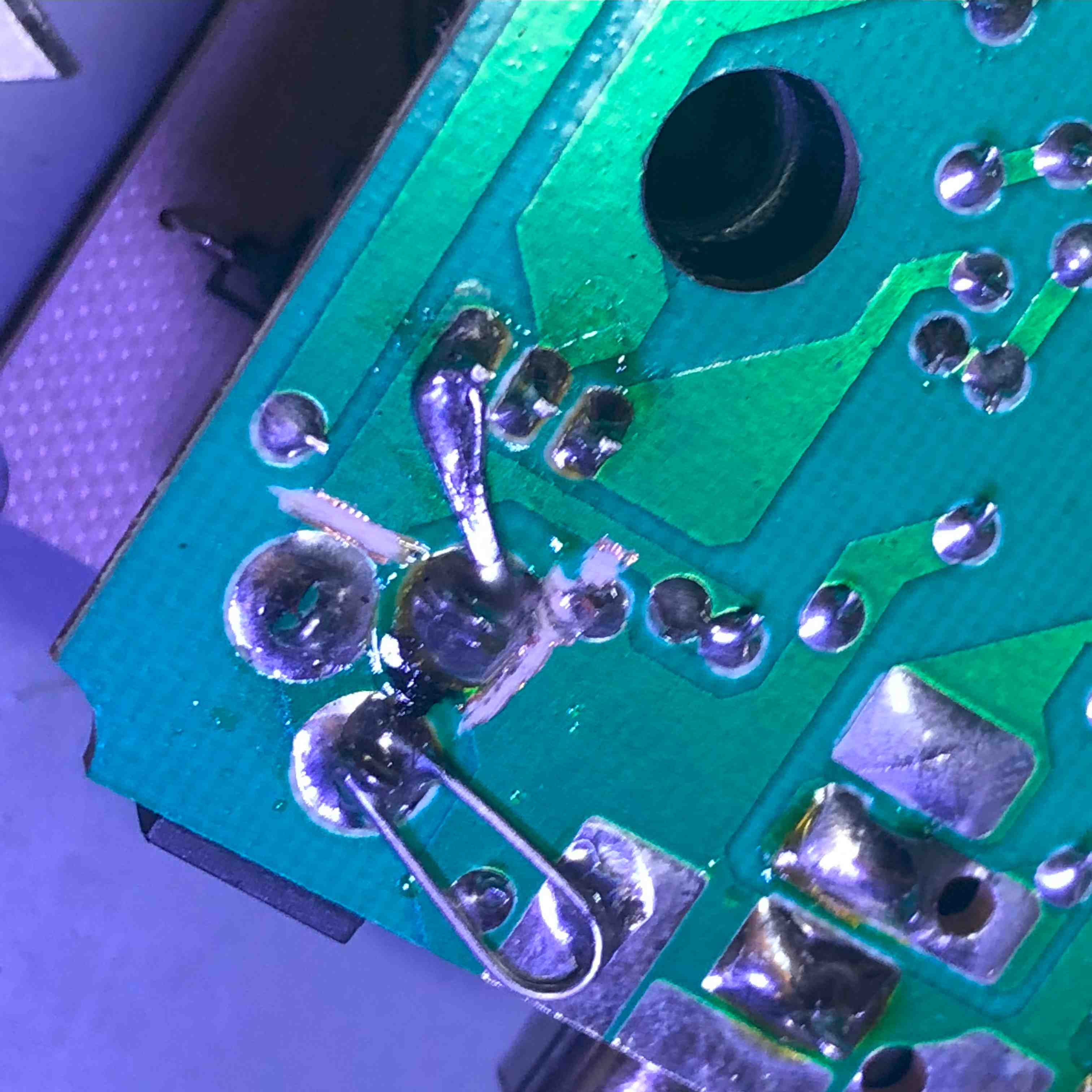

    La lecture de ton message ce soir m'a fait douter et j'ai donc ouvert l'objet. Et la .... horreur, j'ai retrouvé la trace d'une intervention que j'avais faite pour revenir au standard que je croisse le plus souvent, à savoir le positif au milieu pour justement limiter le risque en cas de mélange d'alim.

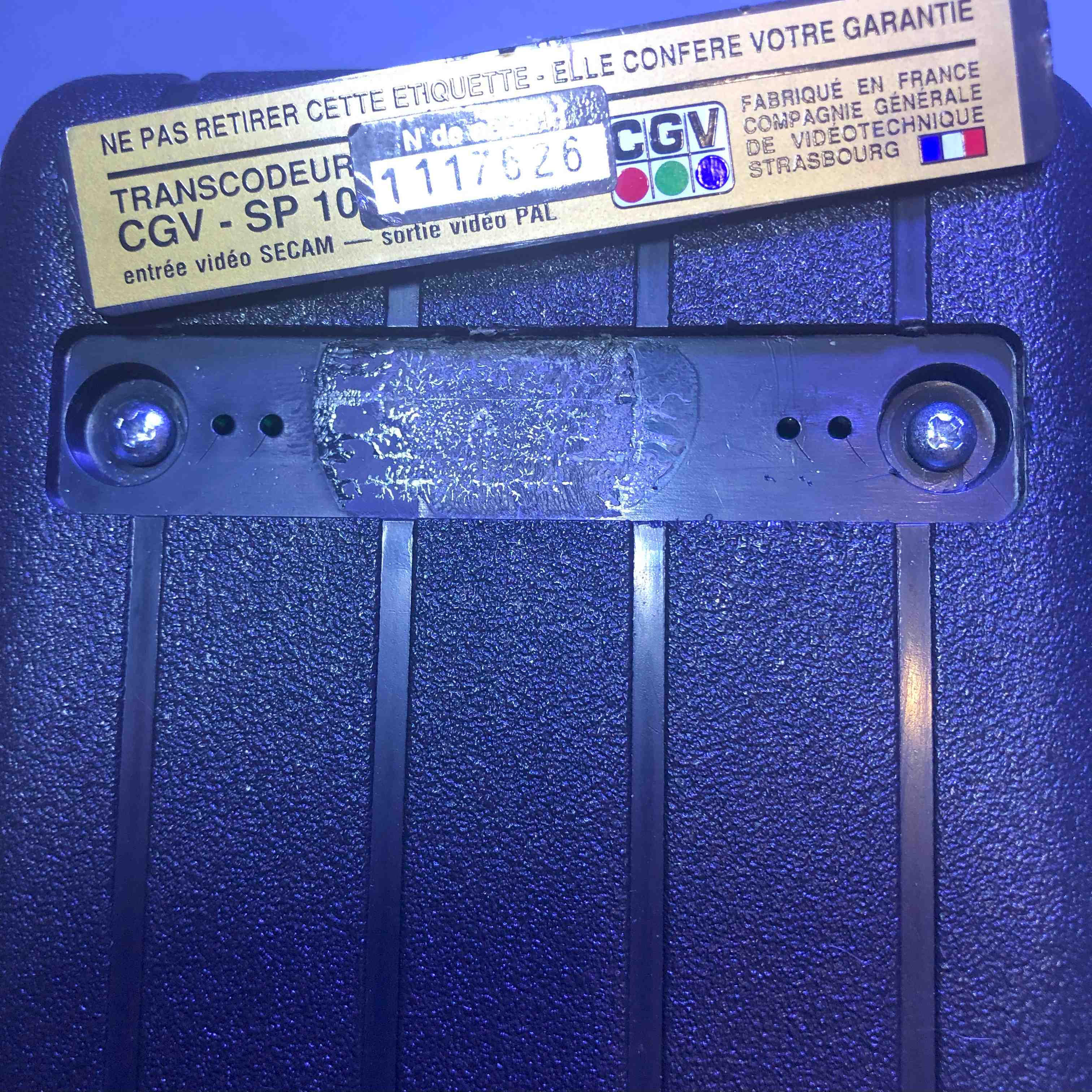

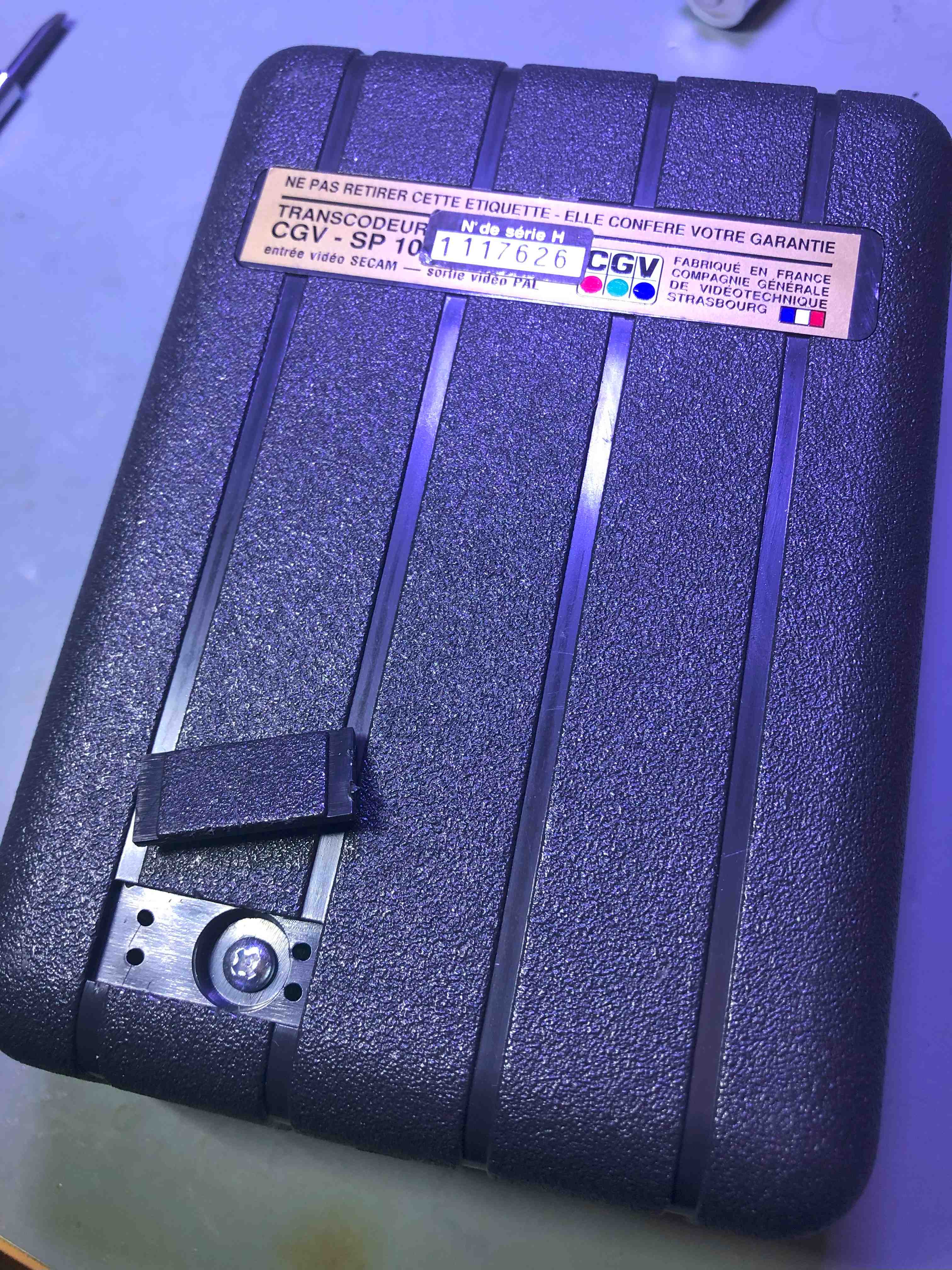

    Je répond pour te conforter dans ta mesure et vais mettre les photos des vis pour ouvrir.

    Il y a bien une diode de protection en entrée mais pas de fusible. C'est sans doute elle qui a du encaisser (ou pas !) l'ampère.

    Si mon info foireuse t'a fait flinguer ton appareil, je t'offrirai le mien.

    #12 mafach, Jan 9, 2024
    Last edited: Jan 9, 2024
    • J'aime J'aime x 1
  13. mafach

    So

    Trophy Points:
    6,300
    Likes Received:
    58
    Messages:
    2,046
    Appréciations:
    +52 / 266 / -1
    voici les photos


    Attached Files:

  14. jjg

    jjg

    Trophy Points:
    1,200
    Likes Received:
    1
    Messages:
    471
    Appréciations:
    +4 / 10 / -0
    Merci à mafach pour les indications, je vais ouvrir l'appareil demain pour confirmer.
    Question: la diode est-elle en série sur le + , ou en inverse entre + et - ?

  15. mafach

    So

    Trophy Points:
    6,300
    Likes Received:
    58
    Messages:
    2,046
    Appréciations:
    +52 / 266 / -1
    cathode au positif de l'alim
