réutilisation d'un lcd de camescope HS

Discussion dans 'Astuces, bidouilles et bricolages' créé par voirememe, 23 Novembre 2006.

Tags:
  1. voirememe

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    146
    Appréciations:
    +0 / 0 / -0
    bonsoir

    j'ai avec moi 2 camescope (sony et canon) HS et démontés en pièces détachées. Connaissez-vous un moyen de réutiliser les écrans lcd? Visiblement, il ont tous les 2 les meme type de connecteurs: une prise bi-fils rouge/noir (à mon avis l'alim) et une fiche avec 13 fils.

    Peut-on les alimenter direct avec un voltage de batterie?
    peut-on y faire entrer un signal vidéo quelconque? direct? via ot'chose?


    merci pour votre aide, en espérant pourvoir faire des petits moniteurs indépendants.

  2. voirememe

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    146
    Appréciations:
    +0 / 0 / -0
    sans dec', y'a personne parmi cette joyeuse bande de bidouilleurs qui a tenté (et réussi) de recycler ces petits écrans lcd?

  3. voirememe

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    146
    Appréciations:
    +0 / 0 / -0
    pensez-vous que tous les écrans mini lcd utilisés sur de tels camescopes sont "standard" au niveau de leur connectique?

    connaitriez-vous des sites plus spécialisés électronique où je pourrais trouvers des schémas sur ces petits écrans et leurs connectique?

    si-mer albert

  4. voirememe

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    146
    Appréciations:
    +0 / 0 / -0
  5. Vidéo98

    Points Repaire:
    2 630
    Recos reçues:
    70
    Messages:
    8 161
    Appréciations:
    +1 / 2 / -0
  6. voirememe

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    146
    Appréciations:
    +0 / 0 / -0
    oh la la, merci pour le tuyau mais

    d'une, je suis pas trop bilingue (meme si je comprends l'anglais dans les grandes lignes)

    de deux, je suis complètement largué en électronique

    je vais essayer de trouver quelquee chose, mais meme si c'était en français, je suis pas sur que je comprendrais beaucoup plus.

  7. JULIEN

    JULIEN Repairenaute émérite

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    2 569
    Appréciations:
    +0 / 0 / -0
    Alors si t'es largué en électronique, cherche plutôt un moniteur du commerce ou une TV sur écran LCD (de l'ordre de 100 euros) que tu alimenteras par l'entrée analogique. Tu imagines bien que si l'écran de camescope a une nappe à 13 conducteurs plus l'alimentation, c'est qu'il rentre autre chose qu'un signal composite.

  8. Vidéo98

    Points Repaire:
    2 630
    Recos reçues:
    70
    Messages:
    8 161
    Appréciations:
    +1 / 2 / -0
  9. voirememe

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    146
    Appréciations:
    +0 / 0 / -0
    merci pour votre aide.

    c'est vrai que j'y connais pas grand chose mais on peut quand meme s'intéresser...

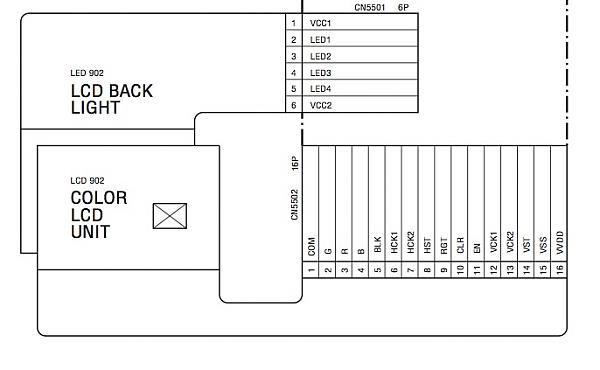

    j'ai donc trouvé sur le site (merci video 98) la doc technique de la pc100 et fini par trouver ce schéma qui a l'air d'^re le meme que le tiens. Sauf que sur le tiens, il y a les connexions en violet.

    est-il possible d'alimenter le lcd avec du 12 v (continu?, où est le + ?où est le -?) et d'entrer un signal rvb+com et roule ma poule? (je pourrais faire l'essai avec mon lecteur dvd qui doit avoir une sortie rvb).


    Fichiers attachés:

  10. Vidéo98

    Points Repaire:
    2 630
    Recos reçues:
    70
    Messages:
    8 161
    Appréciations:
    +1 / 2 / -0
    Tu as de quoi t'amuser. ;)
    Commun vidéo, V,R,B sont bien repérés de 1 à 4.
    Entrées +12 V DC sur 9 et 16.
    Commun 12 V sur 15.
    Pour le reste, il faudra analyser les schémas et les oscillogrammes pour voir quels sont les signaux d'horloge et de service nécessaires. :)
