réalisation commune d'un steady..... ???

Salut
J'ai pu constater l'interet de beaucoup de repairnaute pour ce superbe système j'ai pu voir également les nombreux sites consacrés à la réalisation de nombreux systemes.
Certains proposant meme de fabriquer des systèmes "à moindre cout".
J'ai vu des projets de réallisations diverses lancés sur ce forum et vu de nombreux repairnautes participer avec des compétences très élevées à la réalisation de ces projets.

Mon idées serait de mettre en commun les savoirs et les envies de tous (interessés évidement) pour pouvoir réaliser soi-même un steady-cam avec harnais.

Voila après une longue navigation sur le sujet (sans citer personne) les conclusions auquelles j'arrive :

- Des steady-cams pros très biens et très chers (trop pour des amateurs même avertis)
- Des steady-cams avec des rendus pros dont les principes et schémas de fabrication sont mis à la dispostion de tous mais dont la réalisation reste incertaine au bout du compte. (difficulté de trouver certaines pièces schémas de construction pas super précis)
- Des steady-cams avec de bons rendus mais à vendre donc pas forcement en adéquation avec la philosophie du forum...

La catégorie qui m'interesse est bien évidemment la seconde, sachant que l'on peut également trouver du plaisir dans la réalisation du steady (pour les bricoleurs)

Voici un début de projet :

Réalisation de 3 éléments : Harnais - bras articulé - Colonne

Conditions techniques de réalisation:
matériaux à utiliser ( alu - acier...?)
Importance du poid des élements, de leur resistance ?
Géométrie des éléments (réalisations des trapèzes et jonction du bras, réalisation de la colonne...)
Compatibilité et disponibilité des éléments de construction (pouvoir se baser sur des schémas précis avec des pièces facilements disponibles dans le commerce....)
Ecolutivité du projet, rendre les divers éléments compatible et indépendants en vue d'améliorations futures.

Le projet est certe embitieux mais je pense qu'il pourrait interesser pas mal de monde....

Voila, avis aux amateur....

@+ Alex



Moi je serais intéressé, en tout cas...

Mon apportation:

En plongée sous-marine, on utilise (sauf les vieux dinosaures) des gilets stabilisateurs (aka stab, jacket...)
Lorsque j'ai vu les steadies déja réalisés, j'y ai automatiquement pensé, en tant que plongeur...

C'est un gilet, réglable en hauteur au niveu des épaules, et en largeur au niveau du ventre et de la poitrine.
En principe il sert à tenir la bouteille, et il a donc une base en plastique au niveau du dos, capable de tenir les bouteilles de plongée (autrement dit, deux fois plus que les caméras les plus lourdes...). On peut y mettre des vis, percer, etc... C'est du solide !

Pour une utilisation steady, il faudrait (ce n'est qu'une estimation) améliorer la fixation gilet/support de la bouteille (rendre l'ensemble plus rigide, quoi...)

Pour améliorer le confort, les plus osés pourront remplir de mousse les parties gonflables de la stab...

Le look est déja trés "tek", pour les vidéastes soucieux des derniéres tendances !



Sur la photo, on voit un modéle récent, et donc cher et plein de gadgets, mais pour nous, plus la stab sera simple, mieux ça sera.
Au niveau du prix, n'importe quel stab (je ne sais jamais quoi mettre: masculin ou féminin ) d'occasion devrait tourner autour de 50 euros... pour ce qu'on va en faire, de toutes façons, on a même pas besoin du systéme de gonflage !

Bon, ça suffit pour l'instant... j'éspére que ça aura intéressé / motivé quelqu'un... Si vous avez de questions...



cool pour le gilet !!

ca existe en plusieurs tailles ?

on peut trouver ca dans des magazins de sport généraliste ou faut-il aller chez des spécialiste?

merci pour cette première contribution .... a suivre donc...



Ça va du XS au XXL... pour nous, il faudrait retirer en gros tous les petits tuyaux et machins qui pendent que tu y vois...



c'est bizarre qu'il n'y ait pas plus d'engouement sur ce post...

je sais que des sites montrent souvent de bien belles réalisations mais les plans de fabrication sont souvent inexistants....

je suis pret à mettre en ligne toutes les infos et créations qui pourraient emaner de cette discution sur un site qui permettrais à tous de trouver des plans et instructions pour réaliser un steadycam.

J'ai bien assimilé les principe de l'appareil mais je me pose pas mal de question techniques...
le bras doit-il avoir des dimmensions précises l'importance du poids du steady etc...

donc voila j'attend un peu avant de supprimer ce sujet

@+



Si tu fais une recherche dans le Repaire avec le mot Steadycam tu trouves 149 réponses !
La 150ème question n'attirera pas autant de monde, mais le sujet reste inépuisable. A quoi bon refaire ce qui est déjà très bien fait à l'échelle internationale, je pense à cette compilation des steadycam maison sur le site, qui a eu un peu plus de 150000 visiteurs:
http://homebuiltstabilizers.com/

Ton idée est par contre intéressante, de procéder par chapitres. Comptes-tu faire une bibliographie, ou un manuel de fabrication ?



mon idée est de réaliser un manuel de fabrication avec plans (dessins à l'échelle et tout).
Certe les sites cités présentent de très bons appareil mais les photos n'indiquent pas quelle doit etre la tension des ressorts etc...
Je suis totalement novice dans le monde du steadycam mais j'ai beaucoup d'interet pour ce système au vudes possibilitées de résultats.
Plutot que de patauger tout seul et sortir un modèle correct après 15 essais et vous montrer des belles photos de l'engin une fois finis je me suis dis qu'une réalisation commune permettrais de gagner du temps.dans la réalisation et de consacrer le temps gagné à la réalisation d'un manuel de réalisation mis à la disposition de tous...

je sais que la réalisation peut prendre du temps mais on à rien sans rien et un manuel tout en francais avec des beau plans basé sur des fournitures standards quel bonheur :amour:

donc si le projet semble interessant à suivre...



Pas si simple.

Le problème vient que la mise au point d'un tel matériel passe obligatoirement par la réalisation de prototype. Et là il faut que quelqu'un, qui n'ai pas deux mains gauches ou deux mains droites pour les gauchers, s'y colle.
Dans un groupe de personnes de diverses régions, il est difficile d'avoir une équipe pour la fabrication, la logistique, etc...
La fabrication et les tests du proto impliquent des investissements en temps, pas forcément un problème si c'est un passionné, et en argent pour l'achat de matériel.
Et quand on parle d'argent surviennent les conflits de toutes sortes.
Il y a également le risque que la solution envisagée ne marche pas.



Moi je suis en train de voir pour faire la version du site "bignoz". elle me parrait pas trop dur . biensur je v voir pour changer le principe de fabrication de kelke piece.

la question que je te poserai moi c kombien conte tu mettre?

++



C'est justement de tout ces point dont j'aimerais que l'on discute:

Prix de reviens du système
outillage minimum à posséder pour la fabrication
répertorier un max de pièces et matériaux "standard"

faut-il plusieurs modéles ou peut-on fabriquer un système adaptable à plusieurs catégories de camera (système de leste ?)

Le prix de reviens doit bien sur etre celui du matériel
un budget entre 100 et 200 euros est-il utopique ?

Pour l'outillage :
Perceuse - etau - poste à souder - meuleuse - outillage de base (clefs pinces etc...)
je ne sais pas si on peut inclure un tour qui me semble etre deja de l'outillage plus lourd ?

Pour les fourniture se reposer sur du tube standard alu et fer
les roulements pour les differentes parties du bras : skf (roulement type roller ou skate) sont-il facilement adaptable à des tubes standards ?

Apparement l'interet commence à venir je vais donc commencer à bosser de mon coté

Le gilet pour les defilés de percus me semble une excelente idée au vu du système d'attache sur le ventre en alu me semble-t-il?

les elements les plus delicats à fabriquer semble etre le bras et la colonne par lequel de ces élément commencerions nous ?



Je commence à bosser sur le bras et sur les trapèzes qui sont semble -t-il les parties les plus délicates
Ma question est :

Y'a-t-il une longueur et une hauteur type à respecter pour les dimensions?



exelent travaille.

moi je commence seulement.

bon continuaation .

++



J'ai pu voir sur un site, la conception d'un bras on ne peut plus simple.Pas de soudure, de pieces usinées.Les parallelogrammes sont fait de 4 tubes carrés en alu avec 2 ressorts.
Il y avait même une vidéo de démo qui me parait convaincante.
Le site est espagnol, trés bien fait, avec beaucoup de photos et commentaires.
Par contre ce steady peut-il rivaliser avec celui de Vincent rs ?

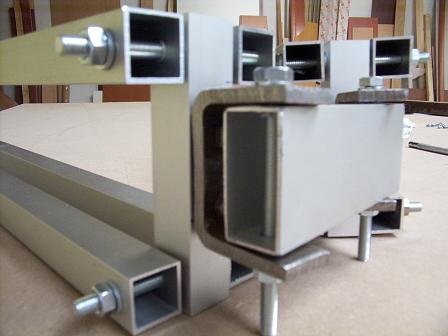

Je vous met une photo



Une autre photo
Je n'arrive plus à ouvrir le site :
http://www.steadicam.es.vg

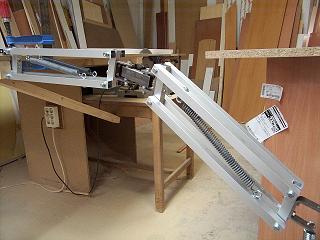

C'est vrai on voit pas mais sur la photo le bras bloqué sur l'établi, le concepteur a mis un pot de 20kg pour faire un essai.
Il ya bien des roulements sur chaque axes.
Quelqu'un a une idée sur ces roulements ?

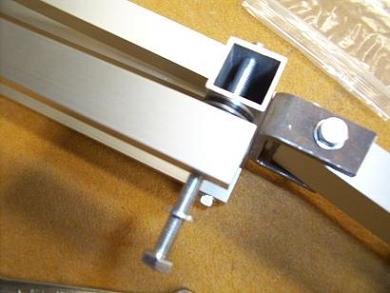

Une photo où ont les voient
