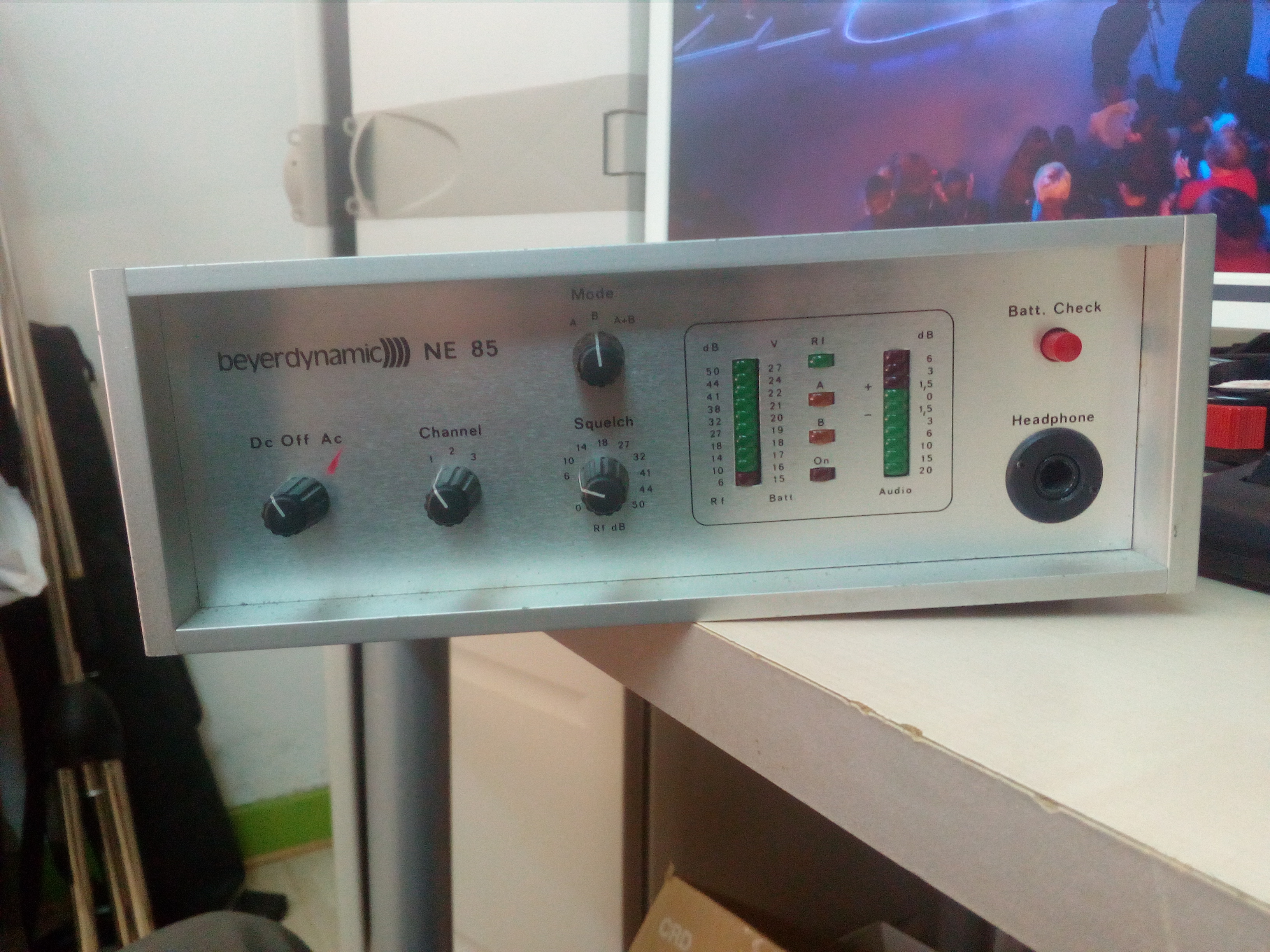

[VotreAvis] Quelle antenne pour un récepteur Beyerdynamic NE 85

Ce sont des prises PL 50 ohms faciles à trouver, par contre c'est de la VHF basse 34 Mhz, les brins sont très longs en 1/4 d'onde : 2,20 m !
Ca va faire rappliquer Saint-Kro notre conseiller technique qui en a encore dans sa cave musée.

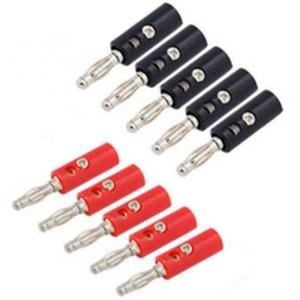

Essayez de trouver des antennes télescopiques pour talky-walkies CB en 27 Mhz avec self centrale, elles sont en BNC mais il existe des adaptateurs et ne tirez pas tous les éléments ou alors achetez deux PL mâles et soudez sur la pine centrale un fil électrique de 2,20 m ou carrément une fiche banane, le fil vissé dessus et plantée dans la prise. C'est ce que j'ai fait sur la pince dipole de mon récepteur Audiolimited mais c'est du 200 Mhz.

Je me souviens avoir reçu des taxis des pays de l'Est avec ces matériels sur ces fréquences VHF basse les jours de propagation troposphérique.



On peut oublier la 1/4 d'onde en tournage j'avais des brins en 1/10 d'onde soit 88cm.
Si c'est une installation fixe, tu peux envisager le 1/4 d'onde.

Comme l'a dit homero, les PL 259 se trouvent très facilement, attention, pour le cable c'est du 50 Ω, donc sur de grandes longueurs, on évite le cable vidéo qui est en 75 Ω.

Il existe des adaptateurs PL259/BNC



Quand je disais qu'il allait remonter de sa cave en courant :
Le problème de ces fréquences basses c'est outre l'encombrement des antennes, la sensibilité aux parasites radio-électriques.



Difficile de courir dans les escaliers avec des brins de plus de 2m dans les bras



La longueur d'une antenne dépend de la fréquence qu'elle doit émettre ou recevoir.
A 34MHz, la longueur d'onde est de 8.82m.
Habituellement, on utilise des brins au 1/4 de la longueur d'onde 8.82/4 = 2.20m.
La prise au cul du récepteur est une SO-259, la prise male qui se visse dessus est une PL-259.
Et il faut du cable en 50 ohms et pas du 75 ohms comme en vidéo.



Ca sera dur à trouver, mieux vaut la fabriquer, à la réception c'est beaucoup moins critique qu'à l' émission. Essayez la fiche banane avec du fil électrique,, vous pourrez déjà tester le matos.



C'est ça, et ça rentre dans la SO-259


Mais attention, si tu veux placer tes antennes loin du récepteur, il te faudra passer par la PL-259 et du cable coaxial

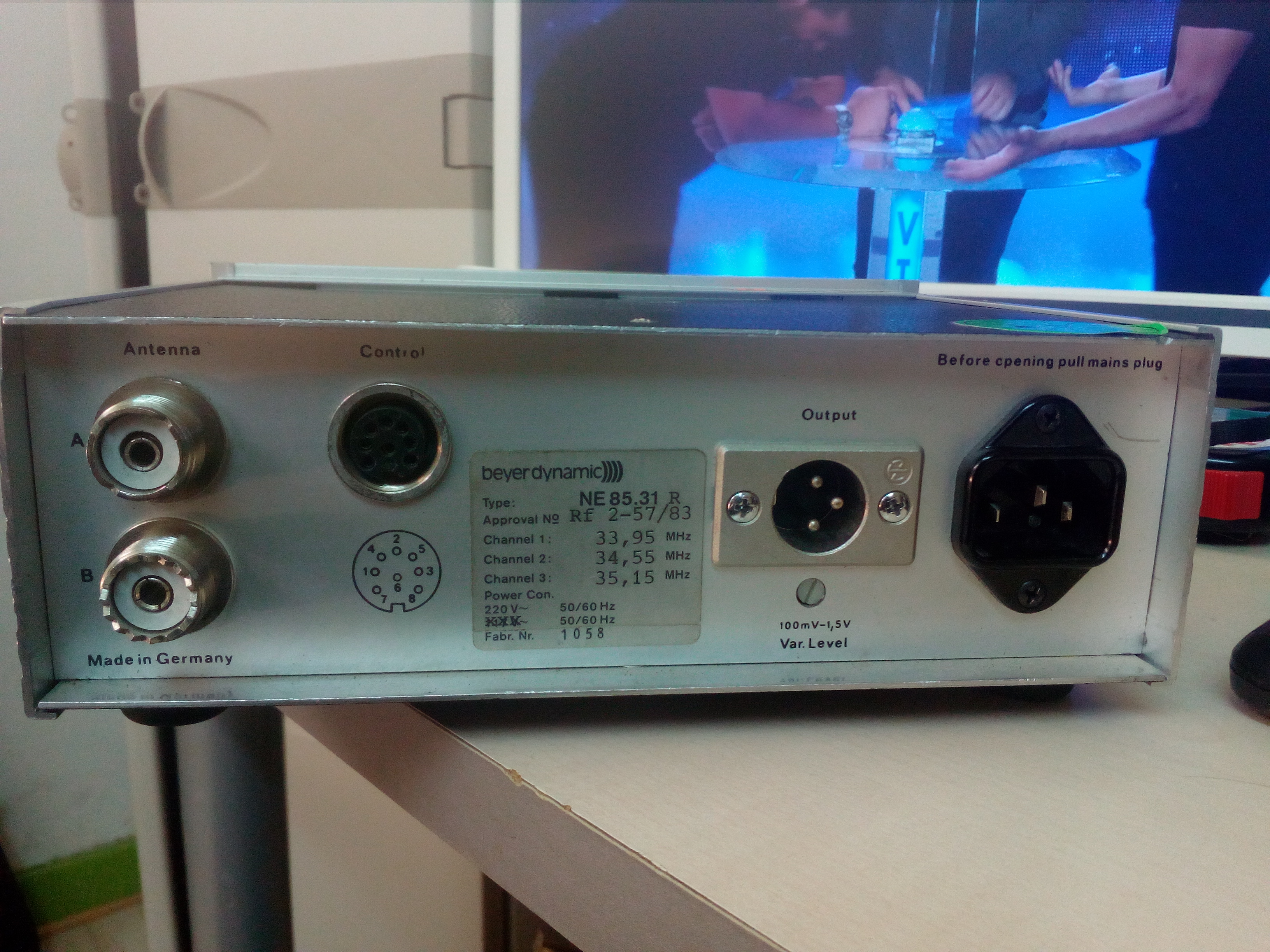

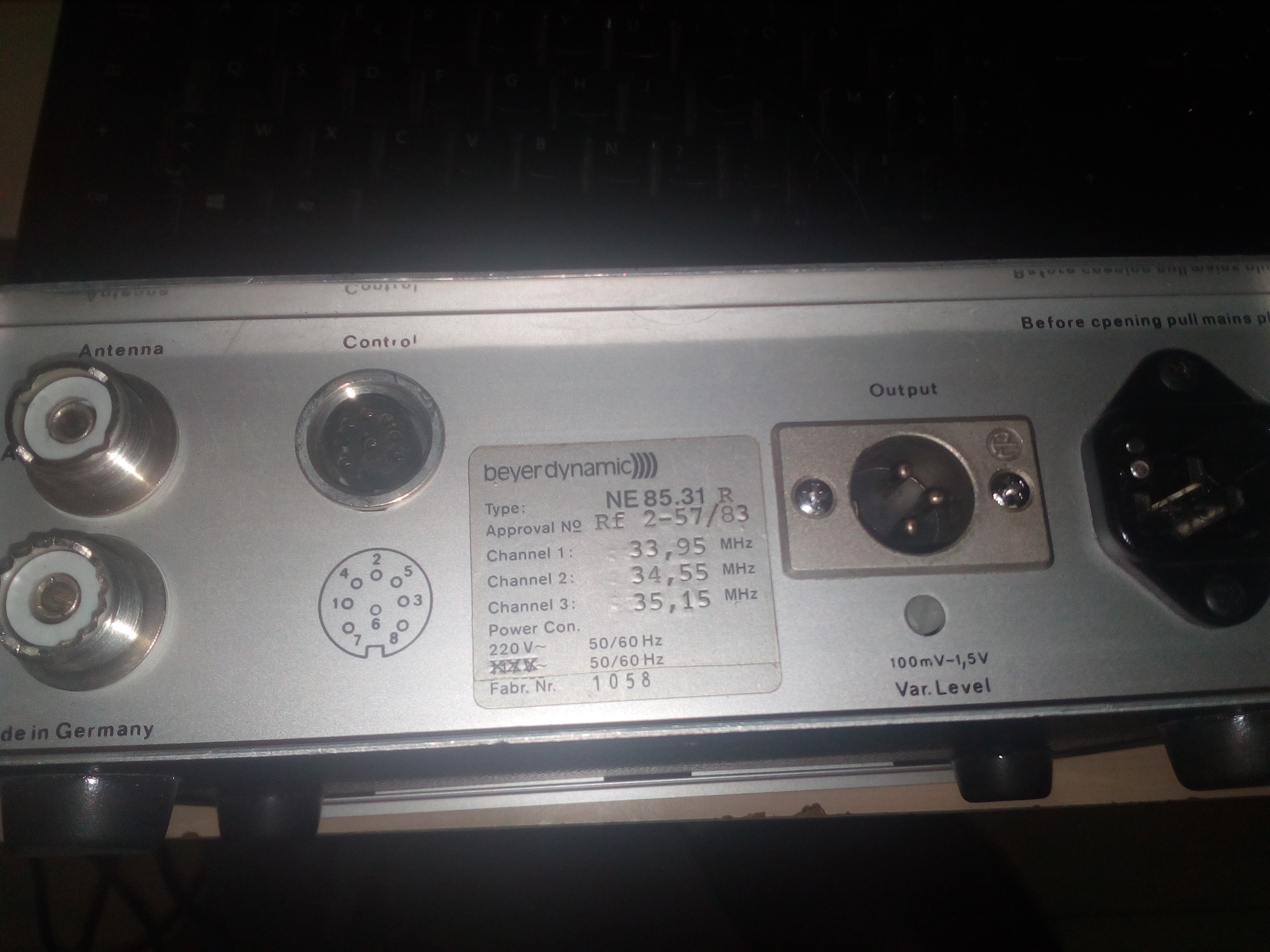

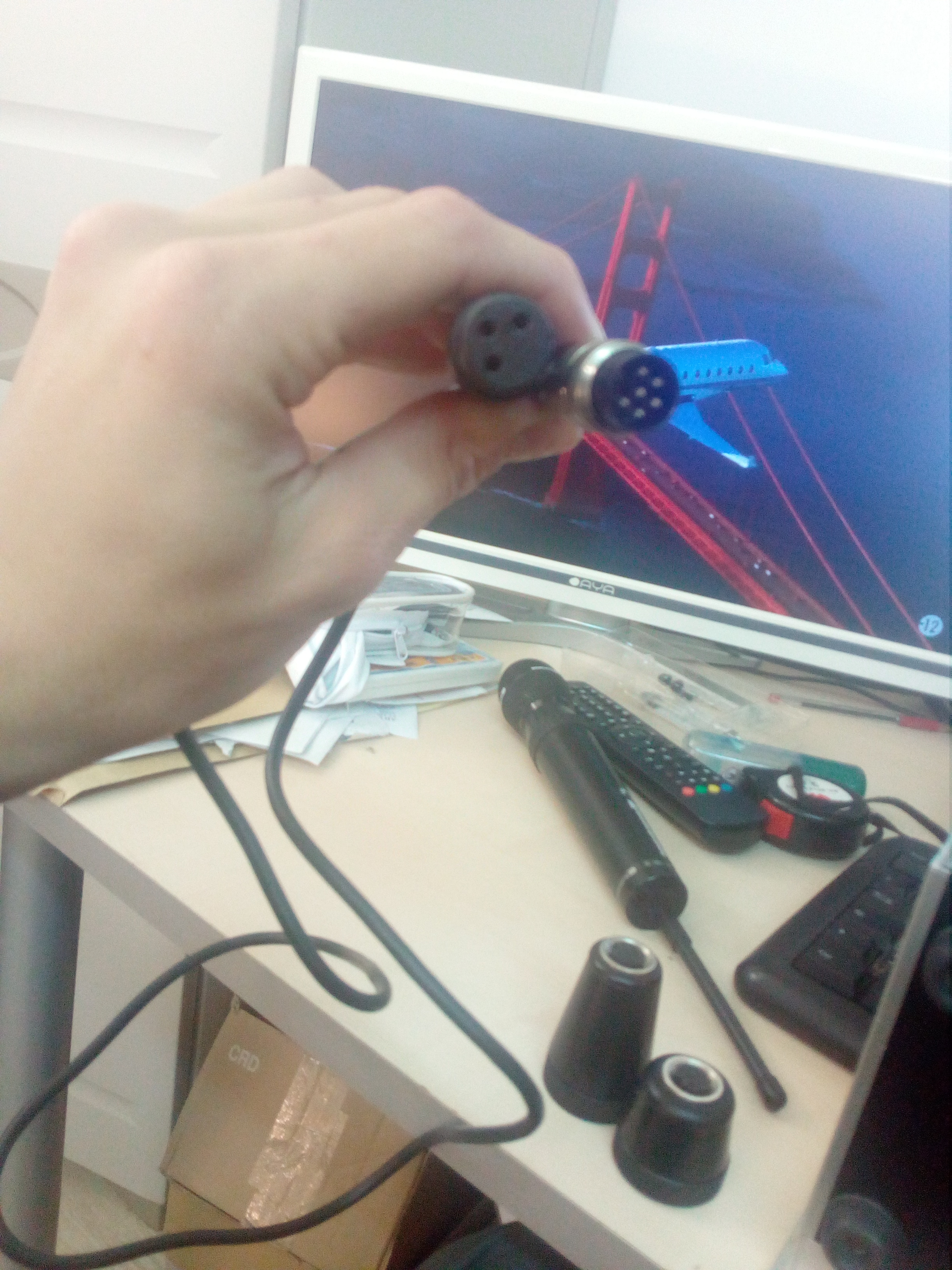

Non les câbles que vous montrez sont l'un un câble audio, le 3 broches XLR à relier à l'enregistreur et l'autre une DIN multibroche pour une télécommande ou un diagnostic je pense ? . Les SO-239 sont les deux prises vissantes à gauche, il y en a deux car le récepteur est diversity ce qui permet une meilleure réception en limitant les décrochages de HF. Pour le fil d'antenne à visser dans la fiche banane, utilisez du scindex souple que vous pouvez dédoubler ou du semi-rigide électricien mais sur 2,20 m il ne va pas tenir droit. En souple vous faites tenir en gaffant l'extrémité libre de chaque câble contre le mur pour chacune des sorties antennes en essayant d'obtenir un V. S'il faut déporter les antennes comme le dir Saint-Kro, utilisez deux embases magnétiques pour antennes CB, elles sont déjà équipées en coaxial + PL-239. Sur l'embase magnétique équipée d'une SO-239, faites un montage avec banane + corde à piano de 2,20 m. Les embases doivent être collées sur un support métallique radiateur, une plaque de four, une bagnole (cas d'une sono de rue) etc...
