Projecteur Kodak Instamatic M66 Super 8

Discussion dans 'Film argentique : projection et numerisation' créé par oooolivier, 11 Septembre 2023.

  1. oooolivier

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    16
    Appréciations:
    +0 / 2 / -0
    Bonjour à vous tous,

    J'ai des film super8 à transféré et acheté hier un projecteur Kodak Instamatic M66 Super 8 projector.
    Les bobines ne tournant pas j'ai démonté enlevé et graissé les roulement et nettoyé les bandes caoutchouc.

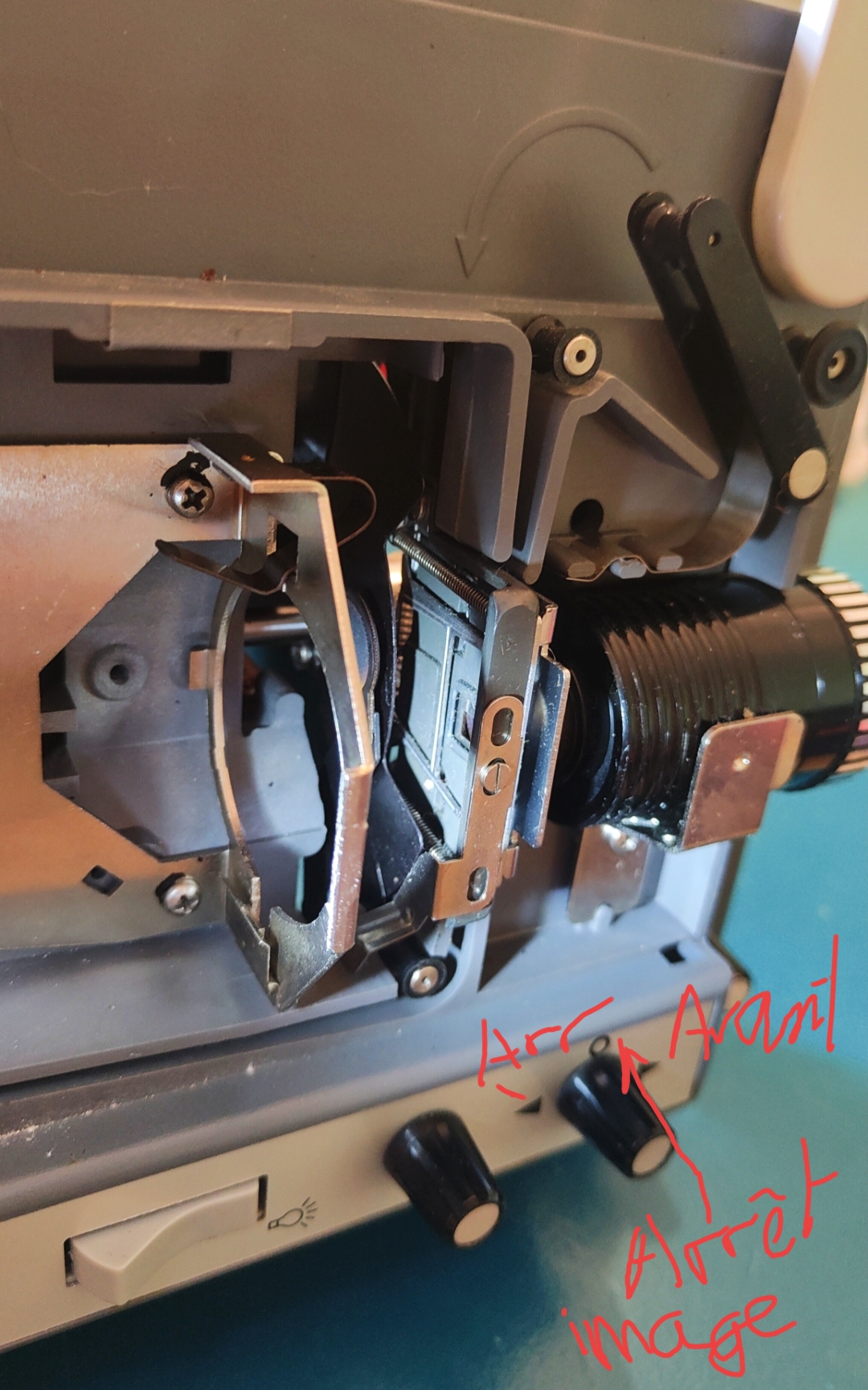

    Seulement maintenant ça marche TROP bien ! Les 2 bobines tournent bcp trop vite. Et aussi le bouton d'arrêt image / marche arrière n'a aucun effet (si ce n'est de mettre un cache anti chaleur devant l'objectif).

    Ja regardé mais je ne comprends pas le mécanisme d'entraînement et de régulation de la vitesse.

    Si quelqu'un avait une piste je suis preneur.


    Merci à vous.
    Olivier

  2. oooolivier

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    16
    Appréciations:
    +0 / 2 / -0
    Avec 2s de vidéo


    Fichiers attachés:

  3. caraibe

    Points Repaire:
    16 200
    Recos reçues:
    228
    Messages:
    21 526
    Appréciations:
    +481 / 1 559 / -56
  4. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 149
    Appréciations:
    +593 / 3 334 / -78
    Ben déja, c'est un moteur 115V et pas 220 V si pas de transfo interne, tu vas cramer le moteur et le reste.

    • Je recommande ! Je recommande ! x 1
  5. oooolivier

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    16
    Appréciations:
    +0 / 2 / -0
    Merci mais j'ai déjà le mode d'emploi, qui n'inclut aucune information sur le point qui m'intéresse.
    Et à 20€ le document, soit plus chère que le prix du projecteur, c'est abuser !
    Je me demande d'ailleurs si c'est un site valide ou une arnaque ?

  6. oooolivier

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    16
    Appréciations:
    +0 / 2 / -0

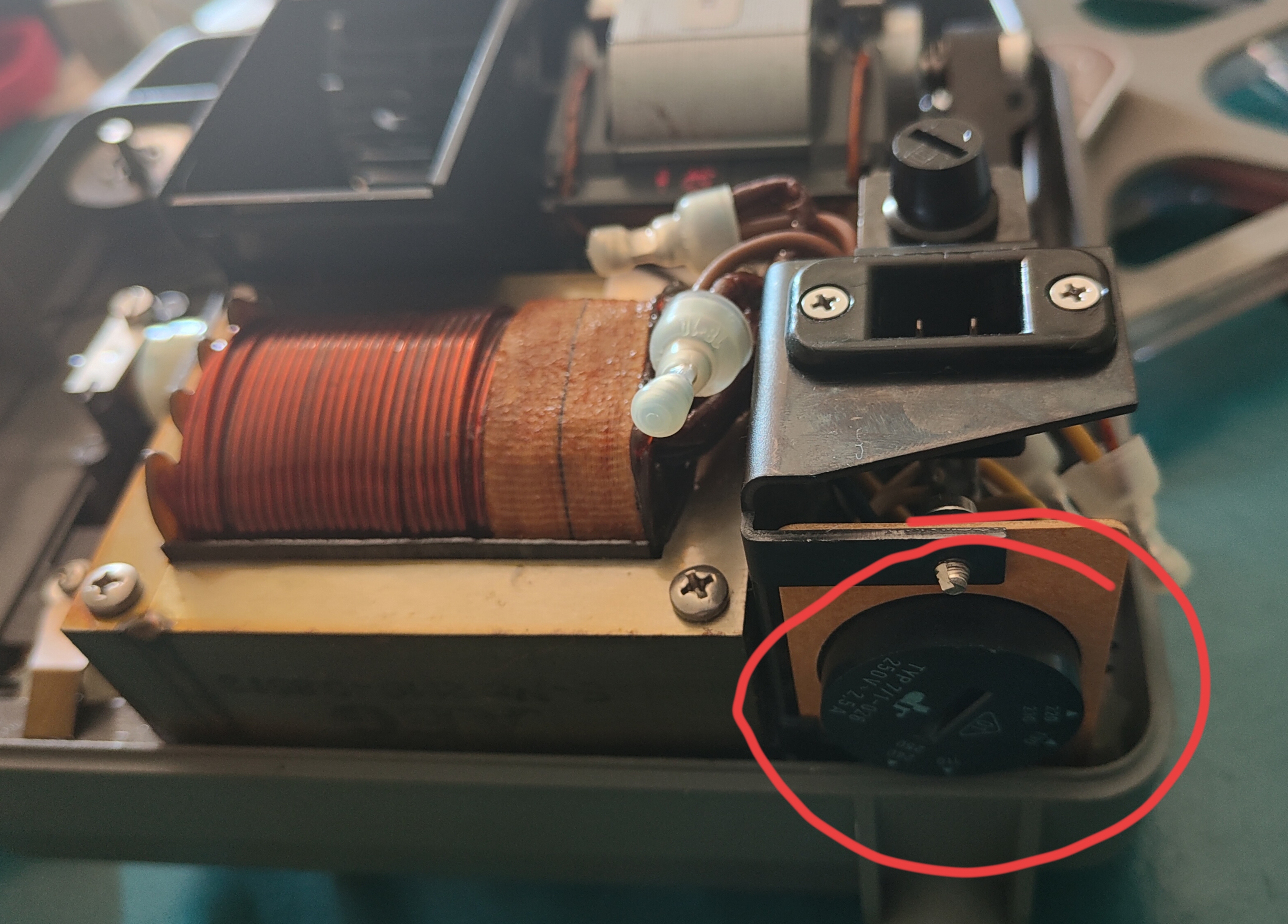

    Merci saint kro. Il y a bien un transfo et la possibilité d'ajuster le voltage à 110 ou 220. Il y a aussi un fusible qui aurait cramé j'imagine.


    Fichiers attachés:

  7. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 149
    Appréciations:
    +593 / 3 334 / -78
    Ok,
    Sur ta vidéo, il y a un film de chargé ou pas ?

  8. caraibe

    Points Repaire:
    16 200
    Recos reçues:
    228
    Messages:
    21 526
    Appréciations:
    +481 / 1 559 / -56
    Moins de 20€ le projecteur ...Faut pas t'étonner si il n'est pas en état de fonctionner.:sad:
    c'est entre 50 et 100€ pour un tel projecteur "dit" en état de fonctionner
    Mais si tu es bien bricoleur saint kro te donnera la marche à suivre...
    A suivre donc
    heu le lien de la doc que j'ai mis je sais pas si c'est payant ..Mais bon tu l'as ...Donc un point de résolu

  9. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 149
    Appréciations:
    +593 / 3 334 / -78
    Il ne se plaint pas, il veut juste comprendre le fonctionnement.
    En vide-greniers tu trouves des trésors pour pas un rond, les vendeurs ne veulent surtout pas ramener les invendus à la maison :good:

    Oui, le lien que tu as mis est bien un lien payant, le piège des retours de Google :D

    • J'aime J'aime x 1
  10. oooolivier

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    16
    Appréciations:
    +0 / 2 / -0
    Bonjour saint kro.
    J'ai bien essayé de charger un film mais ça tourne bcp trop vite et le film sort de la bobine par 10 ou 20 tours avant de pouvoir le rentrer dans le guide film.

  11. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 149
    Appréciations:
    +593 / 3 334 / -78
    On va procéder pas à pas
    Peux tu nous dessiner le sens de rotation des bobines lorsque tu mets en marche avant et lorsque tu mets en marche arrière.

  12. oooolivier

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    16
    Appréciations:
    +0 / 2 / -0

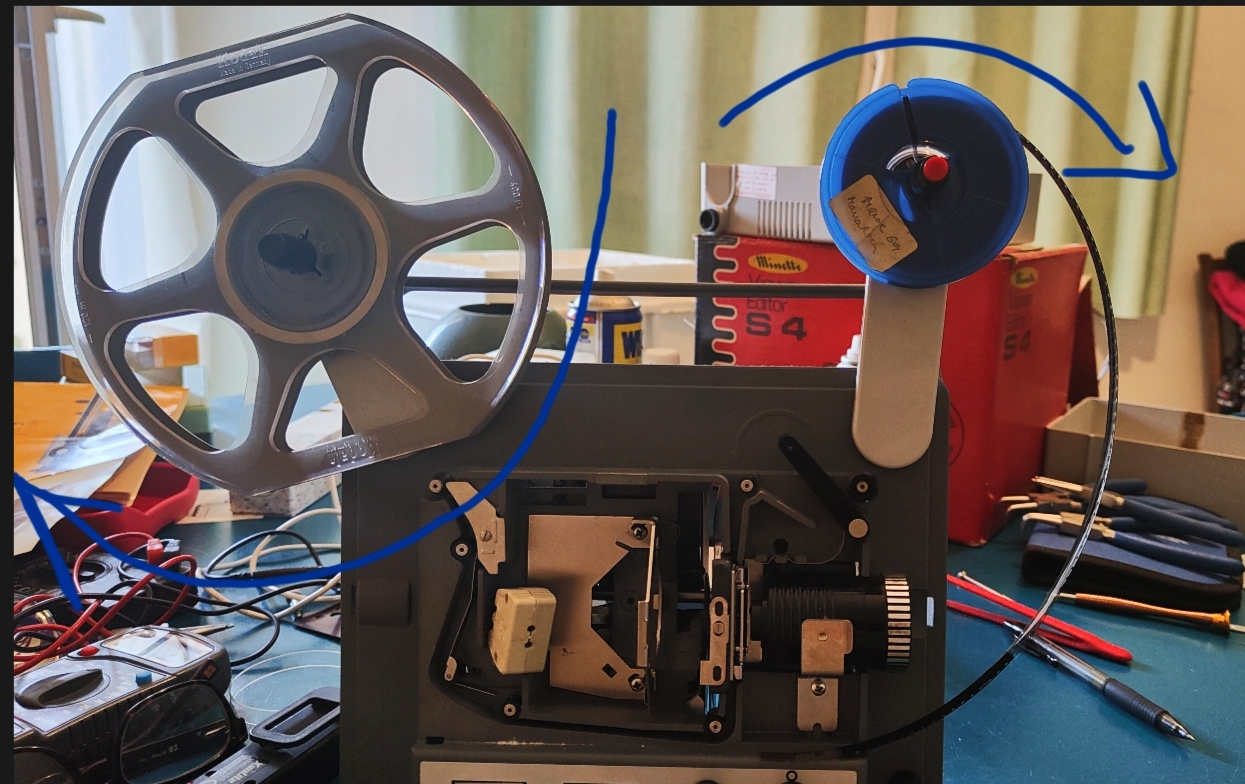

    Les bobines tournent dans le m3m3 sens (aiguille d'une montre) aussi bien en marche arrière qu'en marche avant.

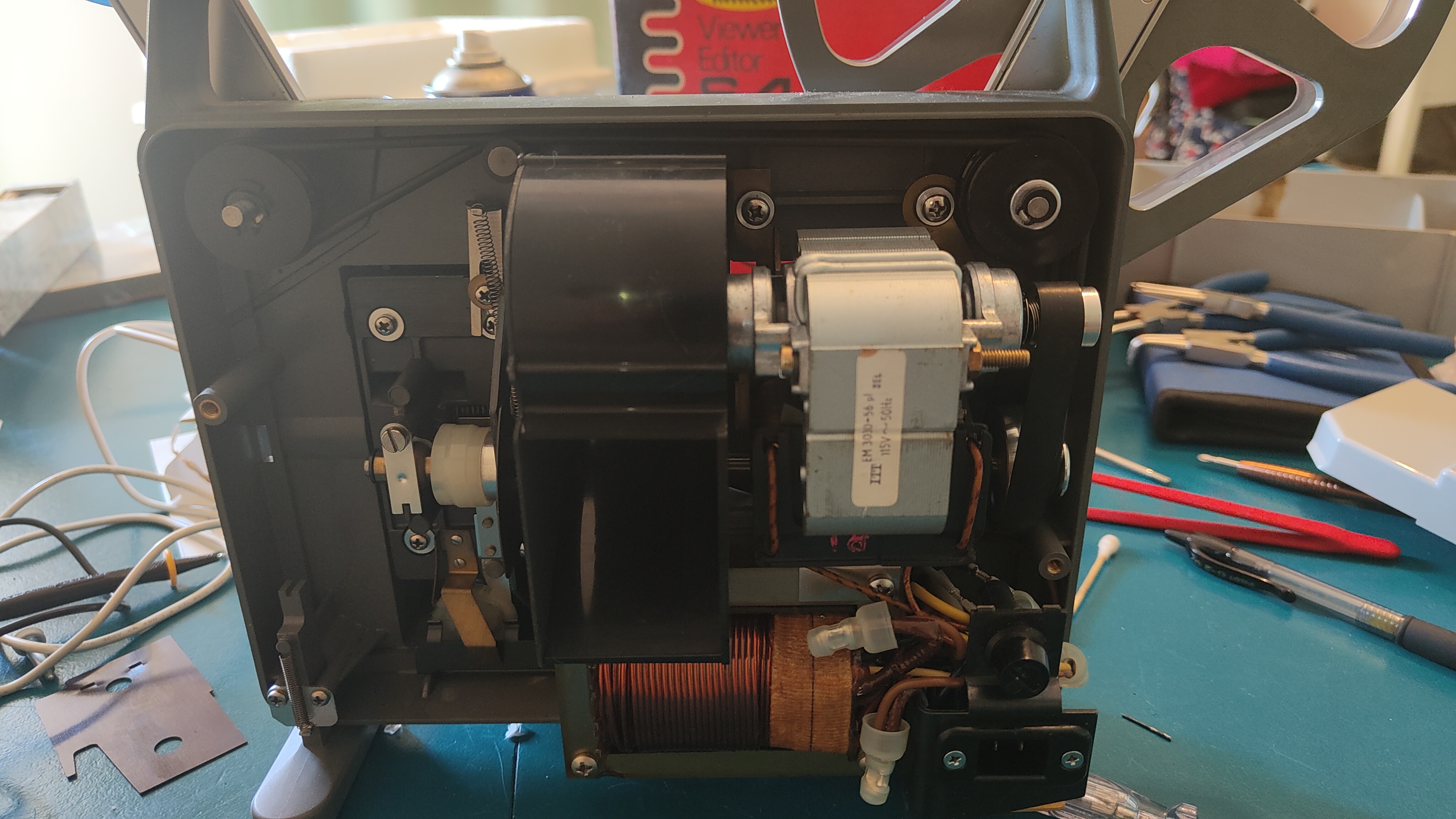

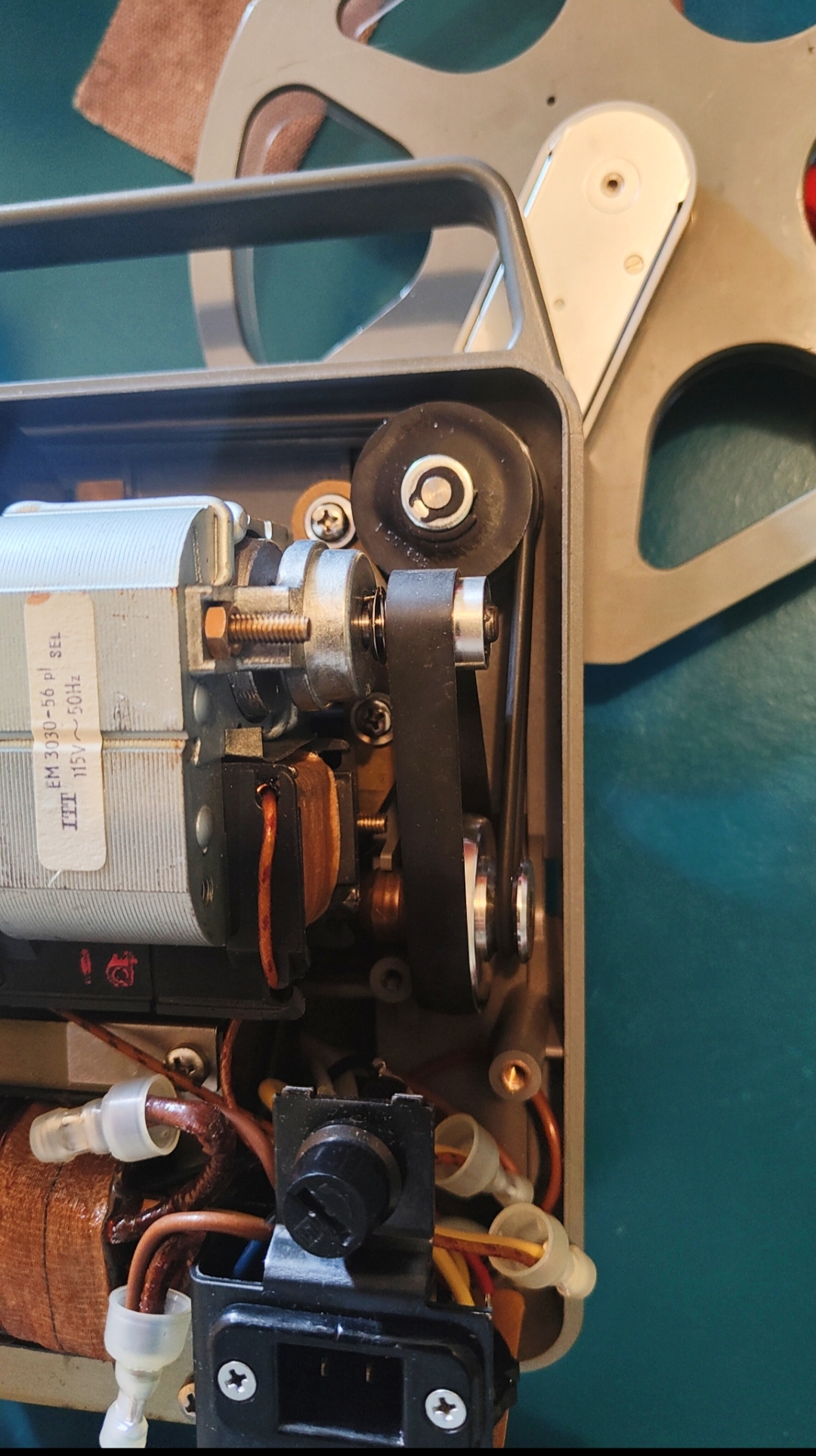

    Voir photo (+ 3 autres avec le détails avant et arrière de l'engin).

    J'ai essayé de ne pas mettre la bobine et d'insérer le film pour voir s'il "prenait" dans le guide-film mais non. Je sens qu'il y'a bien un mécanisme en mouvement qui touche le film mais le film n'est pas agrippé par des griffes et ne rentre pas dans le projecteur.


    Fichiers attachés:

  13. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 149
    Appréciations:
    +593 / 3 334 / -78

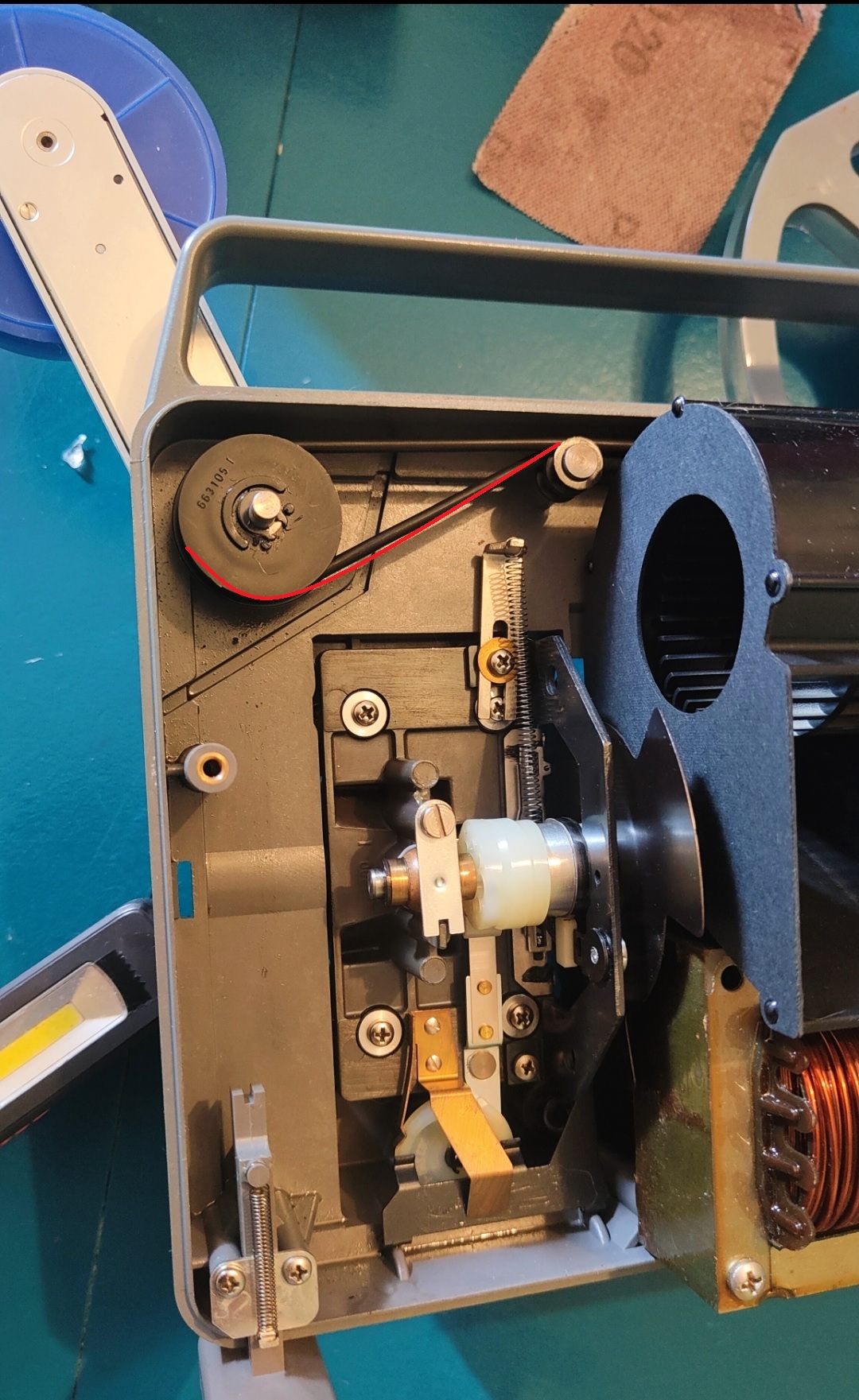

    Il y a un souci, la bobine débitrice, celle de droite sur la photo devrait tourner dans le sens anti-horaire

    Inverse la courroie sur la poulie
    Repaire projo kodak.jpg

  14. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 149
    Appréciations:
    +593 / 3 334 / -78
    Petite vidéo du chargement


    • J'aime J'aime x 1
  15. oooolivier

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    16
    Appréciations:
    +0 / 2 / -0
    Si je la mets dans l'autre sens, j'ai la bobine avec le film qui s'enroule au lieu de se dérouler.

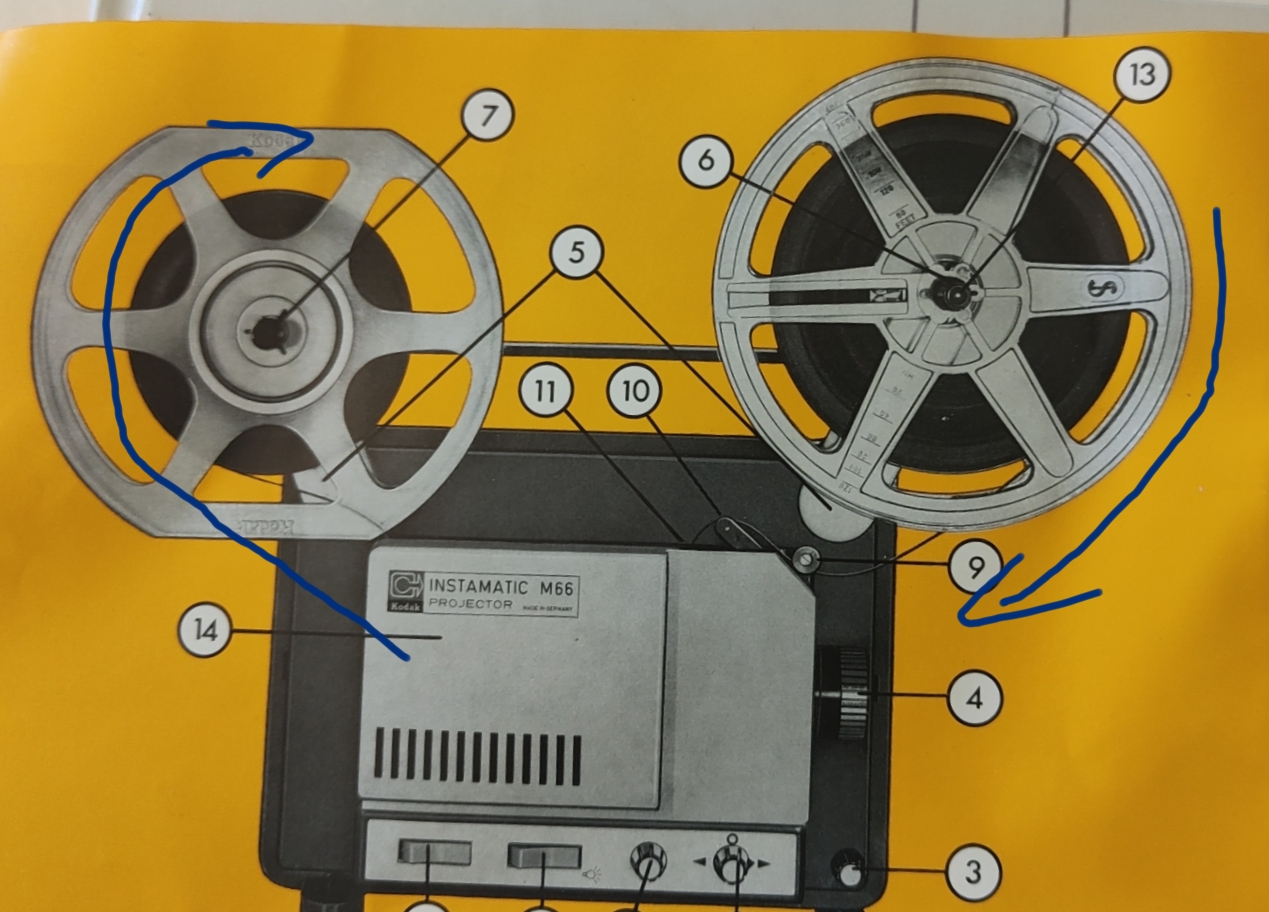

    Tel que c'est là, effectivement les deux bobines tournent dans le même sens, mais cela semble correspondre au manuel (voir PJ).


    Fichiers attachés:
