Projecteur Bauer T10R 8 mm et WorkPrinter.

Discussion dans 'Archives moteurs' créé par Vidéo98, 21 Mars 2005.

Tags:
  1. Vidéo98

    Points Repaire:
    2 630
    Recos reçues:
    70
    Messages:
    8 161
    Appréciations:
    +1 / 2 / -0

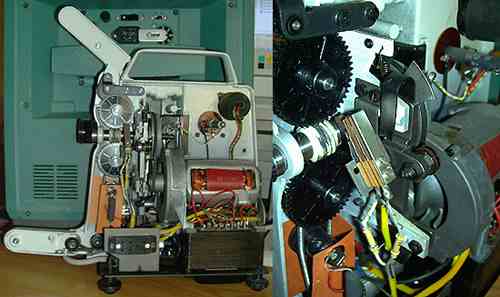

    Au hasard des projecteurs qui me tombent sous la main, je viens de décortiquer un projecteur 8 mm Bauer T10R qui peut se transformer en WorkPrinter avec un strict minimum de modifications. Ce projecteur est doté d'un contacteur à commande mécanique qui donne une impulsion à chaque changement d'image.
    N'ayant pas le schéma électrique de cet appareil, je n'ai aucun détail précis sur l'usage qui en était prévu, sauf l'éventualité de pilotage d'un magnétophone.
    Cette particularité le rend apte au transfert image par image vers un ordinateur à l'aide d'une souris modifiée.
    Il suffit d'alimenter correctement le moteur pour caler la vitesse de rotation entre 4 et 6 images par seconde. Il faut aussi intercaler une interface entre le contacteur et la souris pour permettre de contrôler la phase de l'impulsion tout en isolant électriquement les appareils.
    D'autres projecteurs Bauer doivent avoir ce type de contact. :)


    Fichiers attachés:

  2. Vidéo98

    Points Repaire:
    2 630
    Recos reçues:
    70
    Messages:
    8 161
    Appréciations:
    +1 / 2 / -0
    Salut vsb, inutile d'envisager la moindre programmation, la modif est seulement de mettre en parallèle un relais rapide (type ILS) sur le clic gauche d'une souris ou d'un joystick. Ce n'est donc pas plus difficile de modifier un joystick qu'une souris.
    Toute l'astuce du WorkPrinter est, sur l'écran de l'ordinateur, de placer la flèche de la souris sur le bouton de déclenchement d'acquisition du logiciel de traitement d'image, le clic gauche automatisé fait le reste. :)

  3. angoul

    Points Repaire:
    1 450
    Recos reçues:
    0
    Messages:
    531
    Appréciations:
    +4 / 6 / -0
    bauer t8

    Je vient de lire ton sujet et je me demande si je peut le faire avec un projecteur T8. Comme je suis vraiment debutant sur le sujet que tu developpe. Peut tu donner me donner plus d'info pour modifier ma machine et une sourie.

    merci d'avance

  4. Vidéo98

    Points Repaire:
    2 630
    Recos reçues:
    70
    Messages:
    8 161
    Appréciations:
    +1 / 2 / -0
    Non, vsb, la modification d'une souris ou d'un joystick est, électriquement, strictement la même. Je pense qu'il est moins stressant de modifier une souris à 1,5 € qu'un joystick à 25 € ! :lol:

    Angoul, je répondrai demain à ton MP Chinon et à cette question par MP. S'il y a des infos intéressantes sur le plan général, j'en posterai une copie sur ce thread. :)

  5. peraldi

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    333
    Appréciations:
    +0 / 0 / -0
    Bonsoir à tous

    Déjà participant à ce forum pour ce qui concerne le DV , vous venez de m'ouvrir un nouvel horizon pour ce qui concerne l'acquisition vue par vue d'un film 8 mm .

    Je pense qu'il "suffirait donc d'enregistrer chaque image automatiquement en *.jpg par exemple , de les importer sur la time line de Première par exemple et le tour est jouer ! Vous ai-je bien compris ? Mais........automatiquement

    Le problème reviendrait donc à commander la souris (2 fils) à l'aide du contact qui permet le changement d'image sur le projecteur .

    Il resterait donc à trouver un schéma électrique du projecteur (le BAUER T10R en l'occurence) . Alors si quelqu'un avait cela dans ses archives il serait le bienvenu .

    Je n'ai pas apporter d'eau au moulin mais je commence à m'interesser à la question .

  6. Vidéo98

    Points Repaire:
    2 630
    Recos reçues:
    70
    Messages:
    8 161
    Appréciations:
    +1 / 2 / -0
    Si tu prends le temps de rechercher tous les posts de ce forum qui parlent de WorkPrinter, tu sauras alors pratiquement tout sur le sujet. Inutile de te compliquer les choses en JPEG quand tu peux enregistrer directement, vue par vue au format DV.
    Pour la souris, juste un contact commandé en parallèle sur le clic droit d'une souris, c'est à dire deux fils à souder. Et c'est automatique! ;)
    http://www.repaire.net/forums/searc...d=713600&sortby=lastpost&sortorder=descending
    Pour le Bauer T10R, j'en possède un dont tu as pu voir la photo plus haut.
    Bonne lecture! :)

  7. peraldi

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    333
    Appréciations:
    +0 / 0 / -0
    l'as-tu experimenté ?
    Ou se trouvent ces 2 contacts?
    je ne vois pas exactement sur la photo
    Merci pour ta réponse

  8. frederic007cb

    Points Repaire:
    100
    Recos reçues:
    0
    Messages:
    9
    Appréciations:
    +0 / 0 / -0
    Bolex SP8E

    J'ai un SP8 E - Je pense qu'on peut bricoler tous les projecteurs dans la mesure où ils ont tous un arbre centrale qui tourne proportionnellement aux nombres d'images -

    Il suffirait de bricoler une came dessus (coller un petit morceau de plastique), qui active un micro switch.

    Qu'en pense les spécialistes du bricolage ?

  9. bernard5293

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    51
    Appréciations:
    +0 / 0 / -0
    Les spécialistes disent qu'ils faut éviter un contact mécanique pour détecter la rotation d'un arbre en raison d'une part de l'usure du contact et d'autre part de la sensibilité du réglage sur la came du contact.

    Si on reste sur un contact mécanique, toujours utiliser une came à levier et non pas l'appui direct d'un ergot sur le contact du microswitch pour garder une certaine souplesse au contact mécanique.

    En fait, on préferera utiliser soit un détecteur inductif, soit un détecteur optique (la came en rotation passe dans une fourche munie d'un émetteur et d'un détecteur). Dans ces 2 cas, suivant le prix et la complexité du montage en aval, on dispose soit d'une sortie logique, soit d'une sortie contact sec.

    Dans tous ces cas, on trouve facilement les pièces chez des fournisseurs en ligne comme Radiospares par exemple.

    Bon dimanche à tous
