[Problème] Prise de vue avec écran leed (LED) en fond

Le silence est le meilleur des mépris !



le probleme des murs LED, c'est que c'est un peu la jungle.
en general un mur led est fait de modules (32x32 par exemple) qui sont assembles en panneaux (5x5 par exemple) et le mur lui-meme est fait de panneau qui sont visses ensembles.
Ca permet de monter un ecran a des tailles differentes (carres , rectangulaires).
Ca permet aussi de reparer un panneau en changeant juste un module.

les modules qui constituent un panneau sont controlles par une carte et les cartes sont reliees entre elles par des cables reseau et des cables d'alimentation (ca bouffe un max d'energie ces murs de led).

c'est dans le programme d'affichage qu'on regle la geometrie de l'ecran, en decrivant le nombre de panneau en horizontal et en vertical, et la constitution d'un module.
Les reglages sont assez pointus, il y a pleins de parametres. Ca va jusqu'au timing des leds.
Ca permet de jouer sur l'energie requise et les taux de rafraichissement.
Le programme tourne en general sur un PC et commande le video processeur, le boitier qui transforme la video en un signal affichable par l'ecran.

On considere en general qu'un ecran qui est "transparent" a une cature par camera doit tourner entre 2000 et 4000 HZ. Il y a des ecrans qui tournent bien plus bas que ca (1200 Hz, voir moins)
Il y a aussi des ecrans qui montent a 10000 Hz.

Meme avec la bonne frequence on peut encore avoir un effet de moire plus ou moins prononce selon que le nombre de pixels a afficher correspond au nombre de pixel sur l'ecran.
un bon processeur doit pouvoir solutionner ca.

En general , on evite de filmer ce genre d'ecran totalement de face, un leger angle est conseille pour eviter le moire et de se prendre la lumiere des led en plein, ce qui risque de provoquer un contre-jour assez sensible.

En general le sujet est assez loin de l'ecran, donc on en profite de la profondeur de champ pour avoir un leger flou qui peut eventuellement gommer le pitch de l'ecran.
(le pitch d'un ecran s'exprime par une la lettre P suivie d'un chiffre qui donne l'espace en mm entre deux led. Un P5 est un ecran avec des leds espacees de 5mm. Actuellement on descend jusqu'a un pitch de moins de 2mm pour des ecrans de tres haute resolution)



Hello tous,

Merci pour vos réponses et propositions:

- en pièce jointe un fichier texte avec l'URL pour télécharger la prise de vue faite avec l'iphone lors du concert ainsi que les caractéristique de ce fichier vidéo selon Mediainfo
- j'ai pas encore fait le test avec ma TV, prévu demain

Toute bonne soirée



Pour compléter vos demandes, j'ai fait le test sur ma TV changer les paramètres de ma caméra, pas de soucis qu'en a ta la qualité voir le fichier texte en pièce jointe avec le lien pour la vidéo test et le détail donné par MediaInfo



ok, je réponds aux demandes faites ci-dessus



Ok mais ma demande va plutôt dans le sens, comment faire mieux, car le spectacle est reproduit vendredi et samedi prochain donc j’espère avoir un meilleur rendu grâce aux conseils avisés de tous les spécialistes que vous êtes



Hello tous,

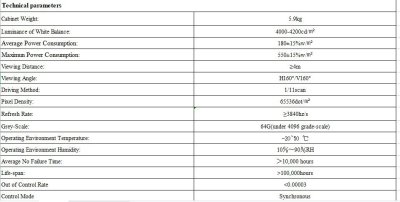

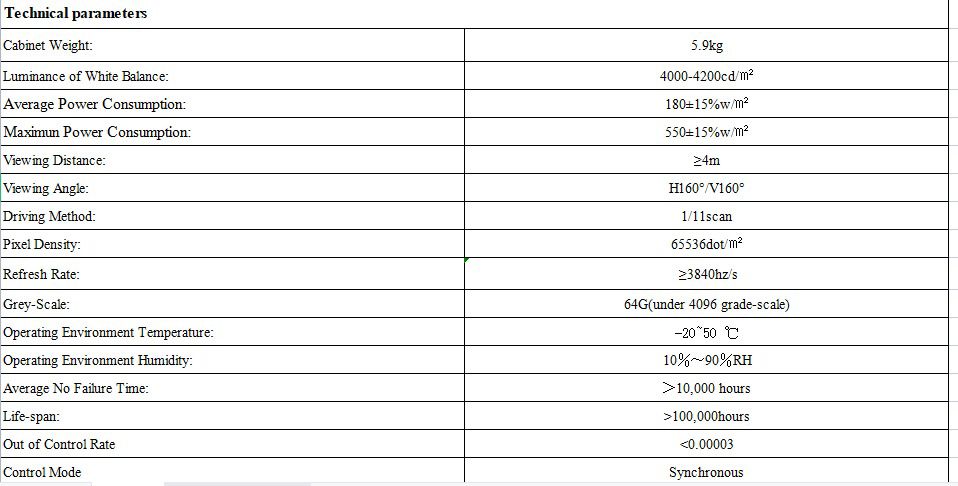

Voir en pièce jointe ce que le staff technique m'a transmis, pour moi incompréhensible, j'ose espérer que cela pourra vous être utile pour m'aider

Un grand merci par avance



la , ce qui t'interesse, c'est que le refresh rate est de 3840 hz , donc ca devrait pas poser de probleme a la camera
un autre parametres est le LED driving avec un scan de 1/11
Ca indique un affichage dynamique.
ca veut dire que quand la ligne 1 de l'ecran est allumée, la ligne 12 l'est egalement
puis la 2 et la 13, puis la 3 et la 14 etc...
ceci se fait au niveau du module LED

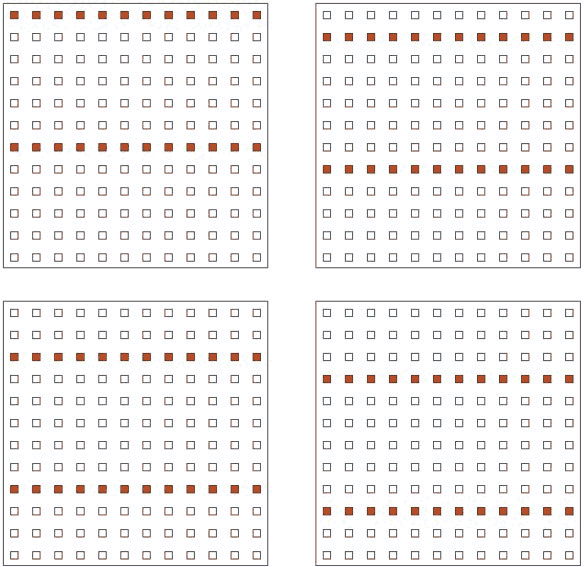

ici par exemple un scan de 1/6

Ca ca peut creer des defaut avec la camera.
D'ailleurs 1/11 c'est assez etrange comme choix , en general on a plutot des multiple de 2 (1/4 ou 1/16)

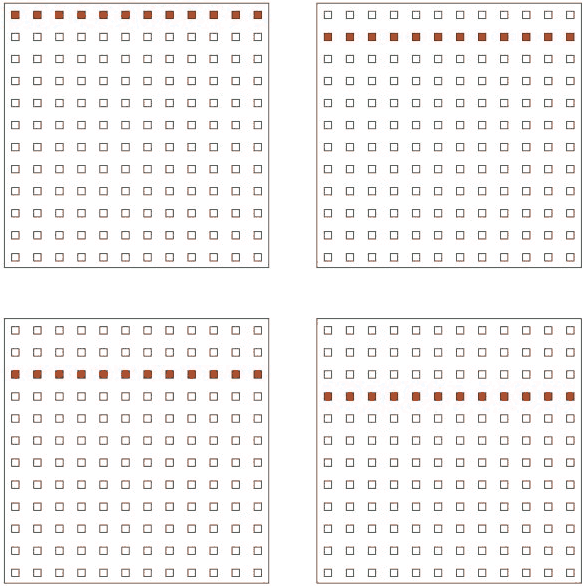

Il faut aussi tenir compte de la geometrie du module parce que par exemple 1/12 sur un module qui fait 12 lignes



A moins que ce soit une erreur d'affichage et que ce soit 1/1, ce qui veut dire un affichage statique (tout le module est illuminé en une fois)

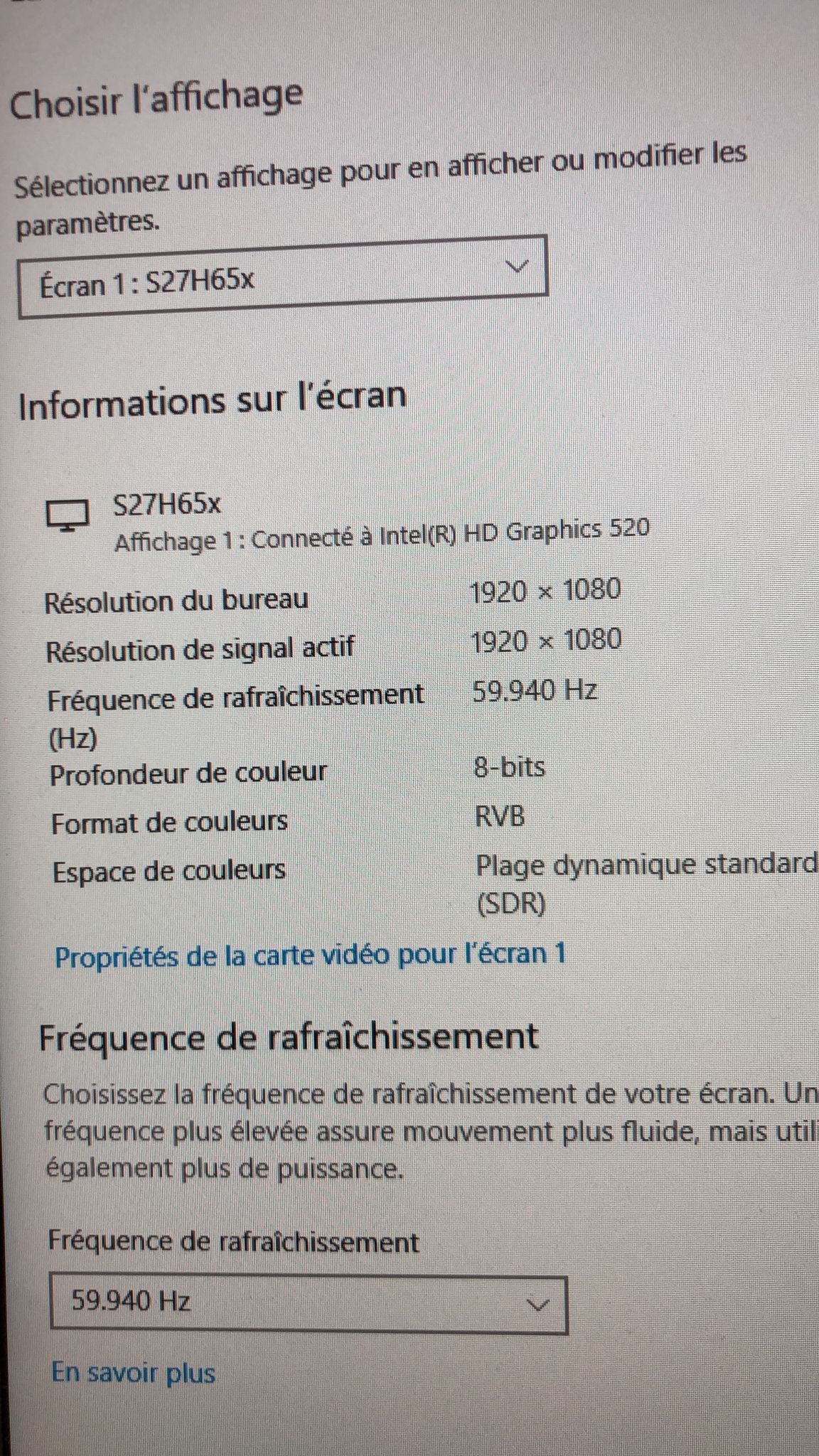

Pour compléter l'info le staff technique me dit qu'il que la chose qu'il peut changer c'est ça, je comprend les paramètres écran 1

Peut-être une piste

Merci Giroulf toujours aussi précis tes infos
