Prise casque pour Beaulieu 798EL

Bonjour , je ne doute pas un instant des compétences de MCR en ce qui concerne les projecteurs mais sur mon 708 EL Capstan Drive , il n'y a pas ce type de prise DIN à 270 degrés. Mais ce n'est pas un PB : on peut tjrs réaliser une sortie casque à partir de la sortie hauts parleurs du projecteur. Il doit réaliser les fonctions de commutation HP/casque et bien sur réaliser une atténuation pour le casque sans quoi il serait rapidement détruit .



Salut MCR , si tu veux mon avis , c'est que des clients ont du se plaindre , auprès de Beaulieu , pour dire que ces prises à 270 étaient beaucoup moins courantes que celles à 180 . Effectivement , ma notice comporte le même dessin que le tien mais sur mon projo , toutes les prises DIN sont à 180. Tu as du remarquer que la notice était très vague concernant l'utilisation d'un casque sur ce projo. Ce qui fait que la question de notre ami est loin d'être bête.
Un adaptateur se réalise avec très peu de pièces :
- 2 prises DIN mâles "plate-ronde" pour HP
- 1 inverseur double ( 6 contacts )
- 1 prise casque femelle chassis stéréo ( en 6,35 ou 3,5 mm )
- 2 résistances de 220 ohms
- 1 petit boitier pour monter tout ça et un peu de fil de cablage

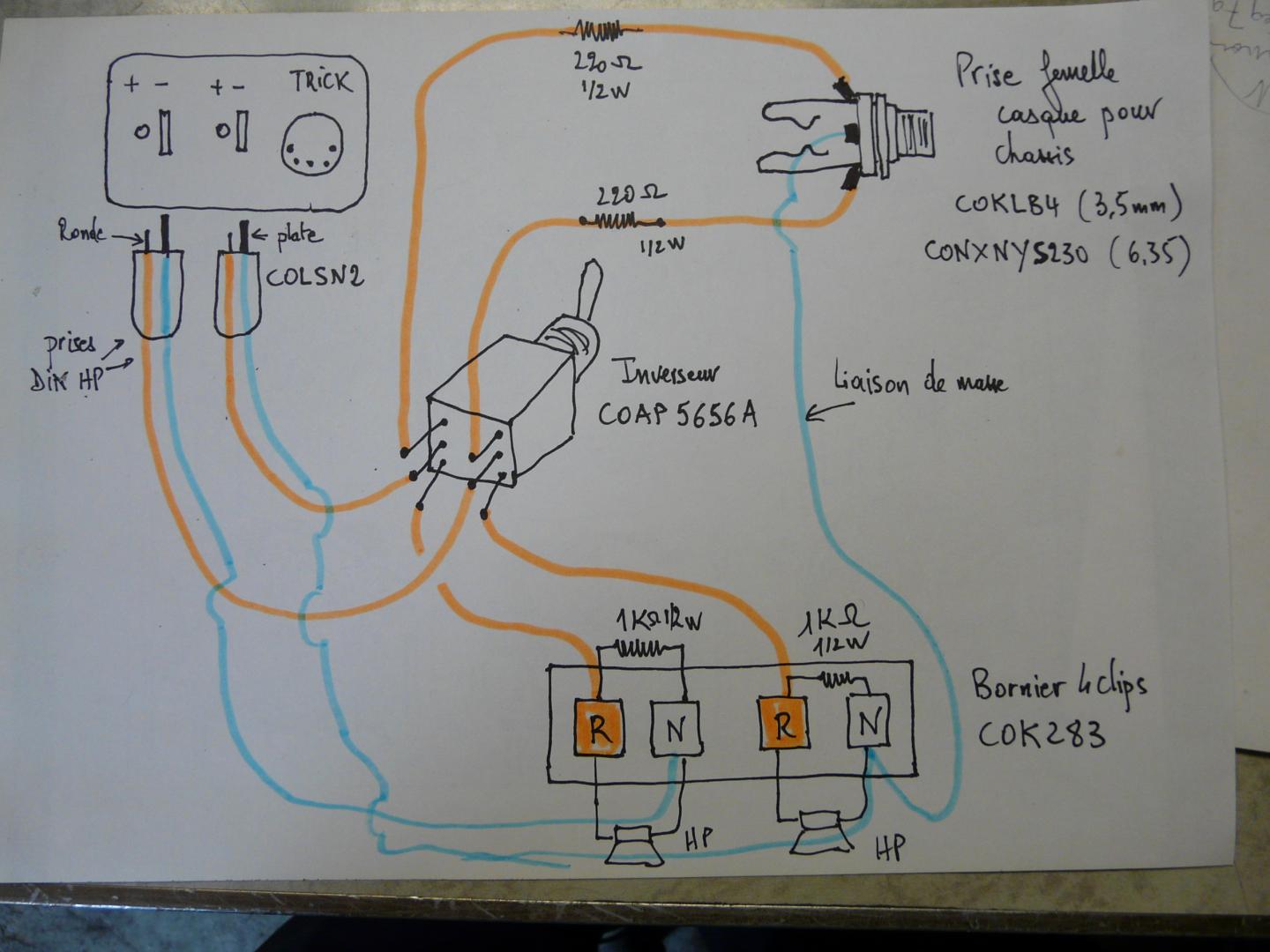

Pour LPA , voici le schéma pratique cad le schéma de cablage d'un adaptateur pour casque qui peut fonctionner pour le 708 EL ou tout appareil ne comportant pas de sortie casque. On veillera tout particulièrement à éviter tout court circuit entre les fils orange et bleus , surtout sur les prises DIN HP mâles , ce qui se traduirait vraisemblablement par une panne de l'ampli de sortie HP du projecteur. et comme le schéma de cet ampli n'a jamais été diffusé, ça complique les choses.Il a été préféré une sortie sur griffes comme celles que l'on trouve sur las amplis japonais, la qualité des contacts étant bien supérieure à celle des prises DIN. Tous les composants peuvent être commandés chez Electronique Diffusion. Je précise que ce n'est pas une pub pour eux. Simplement , je possède leur catalogue , ce qui m'a permis d'indiquer les ref des pièces à commander. l'ensemble ne dépasse pas 10 euros.
