P4p800 De Luxe

Je compte m'équiper de la P4P800 DELUXE avec un processeur P4C 3GHZ avec 1024MO de RAM en DUAL CHANNEL, une carte ATI RADEON 9600 PRO 256MO dans le boitier Antec SONATA pour faire du montage video et biensûr les DD qui vont avec et je conserve ma DV500.

J'en suis au stade de consultation des manuels d'utilisateur pour la carte asus et le boitier en question, histoire de voir avant l'achat les caractéristiques et surtout les branchements. A ce sujet tout est ok, repérage des branchements sauf 2. Là est ma question .ouf
:(


Sur la carte mère il reste un connecteur se nommant SMI Lead (2-pin) sur la doc ils expliquent à quoi çà sert mais sur la doc du boitier il n'y aurai pas cette connection, est ce grave pour le fonctionnement si quelqu'un a la même config que moi, j'attends vos réponses et solutions.

Et enfin ma 2 ème question:

Au sujet des ports USB en façade du boitier ils disent de les connecter sur la carte mère mais il y a 2 connections différentes se nommant pour l'une USB56 et pour l'autre USB78 et pas du tout avec les même tensions indiquées sur les bornes.




PS: sujet un peu long mais il le fallait pour être clair MERCI



Le connecteur SMI-Lead sert àconnecter un interrupteur pour mettre l'ordinateur en veille instantanément. Il ne sert que si le boitier est équipé d'un tel interrupteur. Cela ne pose aucun problème de le laisser non connecté. ("attach to the case-mounted suspend switch" p. 2-34 du manuel, signifie relier à l'interrupteur de veille éventuellement présent, et non "relier à l'interrupteur de veille du boitier" comme tu sembles le penser)

Les connecteur USB_56 et USB_78 ont exactement la même configuration, ils permettent d'avoir 4 ports USB en façade en plus des 4 situés à l'arrière du boitier. La tension appliquée à ces ports a une différence de potentiel de 5V entre les broches notées USB+5V et GND (terre). Les broches nommées USB_5-, USB_5+, USB_6-, USB_6+, USB_7-, USB_7+, USB_8-, USB_8+ correspondent aux broches des signaux USB des connecteurs 6 à 8. Il s'agit donc bien de numéros de connecteurs et non de tensions appliquées à ces broches. (p. 2-30 du manuel)



ok c'est plus clair
mais ce qui me chagrine c'est que sur le port nommé usb56 ily a les bornes suivantes:

usb+5v usb+6v usb_p5- usb_p6- usb_p5+ usb_p6+ gnd gnd


et sur le port usb78:

usb+7v usb +8v usb_p7- usb_p8- usb_p7+ usb_p8+ gnd gnd



et sur la doc il me disent: (extrait de la doc)


Connexion USB
Il y a 8 fils avec connecteurs qui sortent des ports USB installés à l'avant du
boîtier.
1. Repérer le port USB interne sur votre carte mère. Il devrait s'agir d'un port
de 10 broches sur deux rangées.
Note : sur certaines cartes mères, une ou deux broches pourraient être éti
quetées comme étant NC. Cela signifie aucun contact. Il s'agit d'une
broche vide. Il n'est pas nécessaire de l'utiliser. Sur certaines cartes mères,
il pour ra manquer une broche sur l'une ou l'autre ou sur les deux rangées.
Ne vous inquiétez pas. Vous n'avez besoin que de seulement 8 broches
pour vous y raccorder.
2. Consulter votre manuel de carte mère pour obtenir chacune des positions
des broches de sortie.
3. Broches d'alimentation : il y a deux broches d'alimentation, une sur chaque
rangée. Elles sont habituellement étiquetées Power, Vcc ou +5V.
Raccorder les deux connecteurs +5V aux deux broches d'alimentation.
Chaque connecteur peut se raccorder à n'importe quelle broche.
4. Broches de retour à la masse : il y a deux broches de retour à la masse,
une sur chaque rangée. Elles sont habituellement étiquetées Ground ou
GND. Raccorder les deux connecteurs GROUND aux deux broches de retour
à la masse. Chaque connecteur peut être raccordé à l'une ou l'autre broche.
Note: on pourra trouver sur certaines cartes mères deux broches de retour
à la masse dans une rangée. Il n'est pas nécessaire de toutes les utiliser.
Assurez-vous de raccorder une broche de retour à la masse sur chaque
rangée.
5. Broches de données: il y a deux broches de données positives, une sur
chaque rangée, et deux broches de données négatives, une sur chaque
rangée. Elles sont habituellement étiquetées USBD2+, USBD3+ et USBD2-,
USBD3- ou USBP2+, USBP3+ et USBP2-, USBP3- respectivement.
a. Raccorder le connecteur 1+D à n'importe laquelle des deux broches de
données positives. On peut le raccorder à l'une ou l'autre
broche de don nées positive.
b. Raccorder le connecteur 1-D à la broche de données négative dans la
même rangée que celle où l'on vient de raccorder le connecteur 1+D.
c. Répéter les mêmes procédures pour raccorder les 2+D et 2-D à la
carte mère. Vous assurer qu'ils sont dans la même rangée.


comment dois je brancher mon +5v puisque je vois des +6v ,+7v,+8v

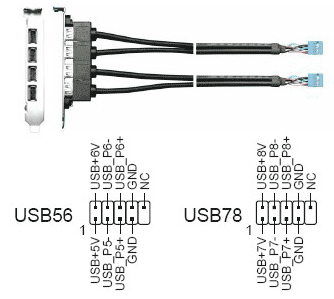

Je répète qu'il n'y a pas de +6v, +7v et +8v... Il n'y a que ce que j'ai décrit au dessus, c'est à dire un +5v par connecteur USB. La lecture du manuel de l'utilisateur t'en convaincrait peut-être, voici l'illustration tirée du document en question:


Les connecteurs USB à brancher sur la carte mère sont regroupés par 4, il te suffit de repérer le +5v et le GND et ensuite tout devrait aller "comme sur des roulettes".



ok merci pour ta réponse



parce que moi sur ma doc il y avait une erreur d'impression et la usb78 n'était pas repéré comme toi le +5v s'appeller +7v

ps comment tu joins un document a ton message moi je voulais t'envoyer le mien mais pas arriver



Pour joindre un document:
- s'il fait moins de 20000 octets, on peut utiliser la fonction "Attacher un document".
- s'il fait plus de 20000 octets, on doit utiliser un serveur web pour l'héberger (free offre 100 Mo d'espace web gratuit pour les utilisateurs de son service d'accès à internet sans abonnement).

Il suffit ensuite d'inclure l'adresse de l'image entre des balises [ IMG] et [ /IMG].

Enfin, en ce qui concerne les manuels d'utilisation, tu es sans doute victime d'une mauvaise traduction du manuel... Il est souvent préférable de lire les documents originaux en anglais plutôt qu'une mauvaise traduction pour ce type de matériel.



je v essayer



mauvaise doc



CY120
ENCORE UNE QUESTION SI çà NE TE DERANGE PAS
TOI LE DOCUMENT QUE TU MA ENVOYER DEPASSE t'il LES 20000 OCTETS SI C NON COMMENT FAIT TU POUR AVOIR UNE SI BELLE QUALITE :(

quelle est la résolution et la taille et le format de l'image

merci de ton aide



Un clic droit sur l'image, puis demander l'affichage des propriétés t'aurait mieux renseigné que moi:
- Taille: 17927 octets
- Résolution: 658*316

Pour produire cette image, j'ai fait une copie d'écran à partir du document pdf affiché à 125%. J'ai recadré la copie d'écran dans Adobe Photoshop Elements, puis j'ai choisi l'option "Enregistrer pour le web" en GIF.

Théoriquement, cette image pourrait passer en document attaché (puisqu'elle fait moins de 20000 octets) mais:
- pour ne pas surcharger le serveur du repaire
- pour pouvoir l'intégrer où je souhaite dans le message avec des balises IMG (et pas uniquement à la fin du message comme c'est le cas des documents attachés)
... j'ai choisi d'héberger cette image sur un espace web perso.

et voilà...

PS: L'ECRITURE EN MAJUSCULES EST TRES PENIBLE A LIRE !



Merci de toutes ces infos

:( milles excuses pour les MAJUSCULES.



un essai



ah c mieux
merci



Juste une remarque, j'ai une P4c800-E Deluxe et une radeon 9600 pro et bien impossible de travailler avec Edition (voir mon post "pb d'affichage avec Radeon 9600" ds le forum Edition)

Par contre pas de pb avec Premiere, donc attention.....
