[Vends] Multiplexeur MIRANDA AMX-172p/110 - 2 AES/EBU vers SDI

Multiplexeur AMX-172p/75 - Double AES/EBU vers SDI - Entrée 75 ohms
L'AMX-172p est un multiplexeur AES compact autonome conçu pour incorporer deux signaux audio numériques 24 bits dans un seul signal vidéo numérique composantes série SMPTE 259M. L'AMX-172p détecte automatiquement l'entrée 525/625. Le signal entrant peut inclure des signaux audio multiplexés ; un mode "Cascade" permet de le renvoyer ou de le supprimer.

Deux connecteurs BNC femelle fournissent l'entrée SDI et la sortie avec régénération d'horloge et audio incorporé. Les entrées audio se font sur deux autres connecteurs BNC femelles fixes. La connexion d'alimentation se fait par un mini-connecteur XLR 3 broches mâle sur un cordon captif. Des minicommutateurs coulissants permettent la sélection du groupe audio, le réglage du mode cascade par groupe, l'insertion d'un paquet de commande, le réglage d'entrée synchrone ou asynchrone. Une DEL tricolore indique le statut.

Entrée vidéo : vidéo numérique série en SMPTE 259M-C, 270 Mb/s, avec audio incorporé en SMPTE 272M-AD, BNC 75 ohms. Longueur de câble : 250 m, Belden 8281. Perte de retour : meilleure que 15 dB jusqu'à 270 MHz. Entrées audio : 0,2-2 Vc-c ; 32, 44,1, 48 kHz synchrone ou asynchrone ; BNC 75 ohms asymétrique, en SMPTE 276M, AES-3id. Perte de retour : meilleure que 15 dB jusqu'à 6 MHz. Quantification : vidéo 10 bits, audio 16/20/24 bits. Audio multiplexé : 48 kHz synchrone via convertisseur de fréquence d'échantillonnage. Retard dû au traitement : 1,1 ms. Sortie vidéo : vidéo numérique série en SMPTE 259M-C, 270 Mb/s, avec audio incorporé en SMPTE 272M-C, BNC 75 ohms. Perte de retour : meilleure que 15 dB jusqu'à 270 MHz. Gigue : moins de 0,2 UI c-c. Alimentation : CC 5 V, 3,5 W max.

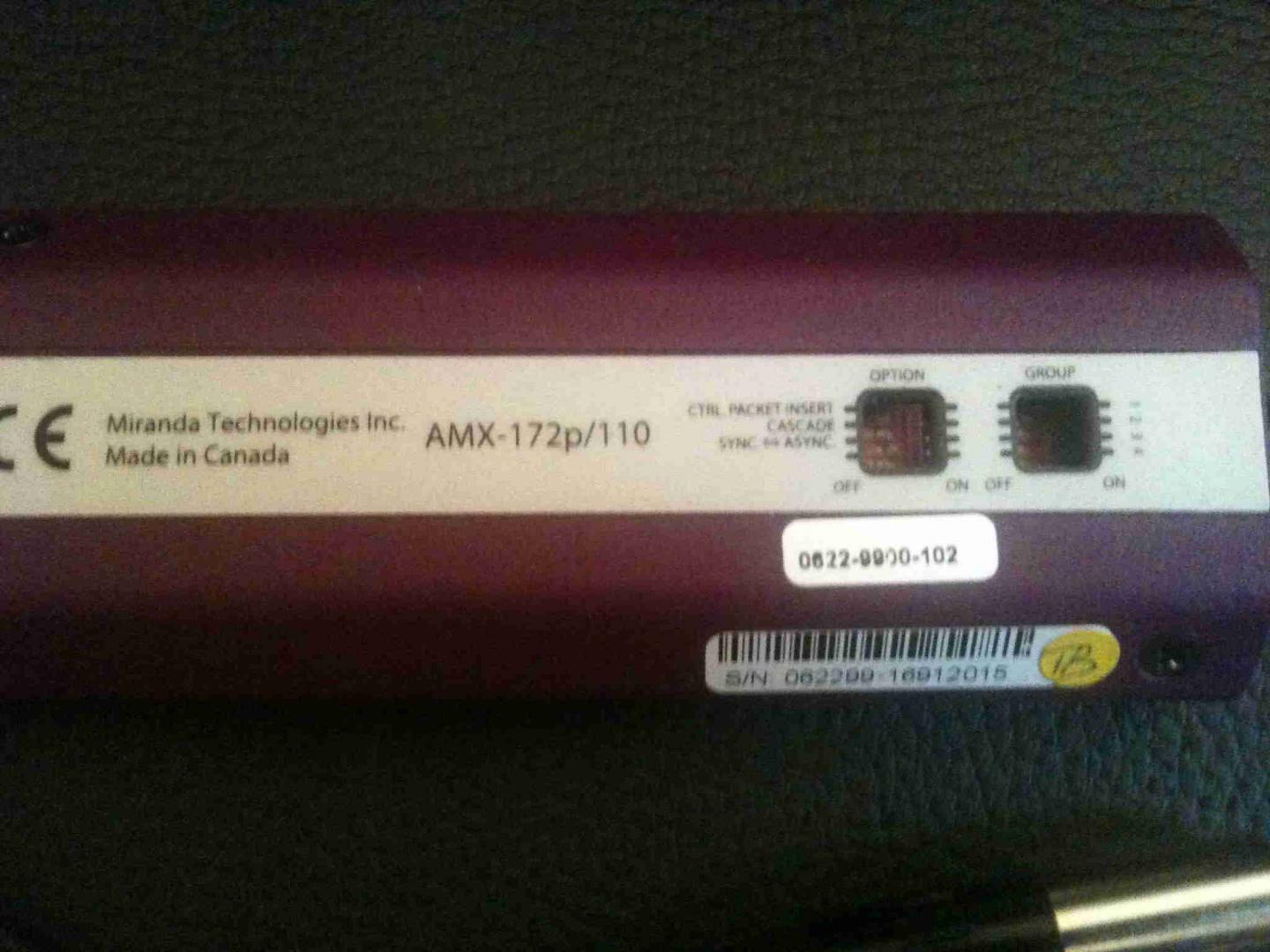

Multiplexeur AMX-172p/110 - Double AES/EBU vers SDI - Entrée 110 ohms

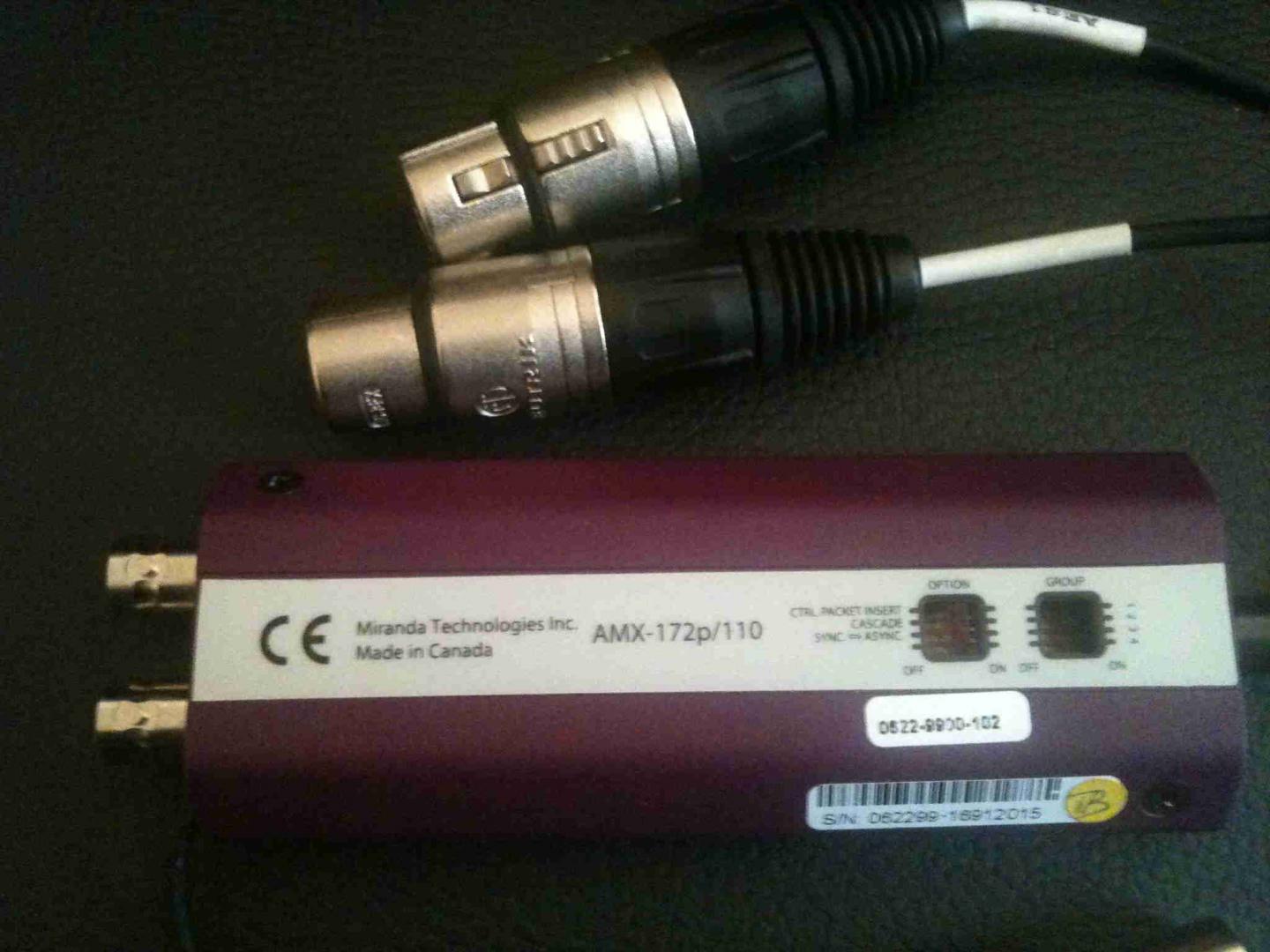

Similaire à l'AMX-172p/75 ci-dessus, mais avec deux connecteurs XLR 3 broches femelles, sur cordons captifs, pour les entrées AES/EBU 110 ohms, plutôt que deux connecteurs BNC fixes pour les entrées 75 ohms.

Sinon, les caractéristiques sont les mêmes sauf : entrées audio : XLR 110 ohms symétrique, en ANSI S4.40-1992, AES-3-1992, 0,2-7 Vc-c.
