le film bourre devant le bloc des têtes magnétiques, bauer T18

Discussion dans 'Film argentique : projection et numerisation' créé par alacar, 9 Avril 2018.

  1. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    13 650
    Recos reçues:
    150
    Messages:
    15 697
    Appréciations:
    +215 / 1 117 / -25
    Alors il y a confusion, le cabestan est lisse, la roue dentée, c'est le débiteur.
    Normalement, il y a 2 débiteurs, un en haut avant le couloir, et un en bas en sortie après les têtes magnétiques.
    Les deux débiteurs tournent-ils ?

  2. jakovideo

    jakovideo Super Modérateur
    Modérateur So

    Points Repaire:
    15 150
    Recos reçues:
    225
    Messages:
    10 706
    Appréciations:
    +141 / 279 / -1
    Bonsoir
    " il suffirait d'insérer un variateur électronique à triac " . Depuis 10 ans que je fais du transfert , j'ai, bien évidemment, essayé cette technique car j'ai suffisemment de connaissances en électronique pour cette application , même si je ne suis pas ingénieur . J'ai encore essayé récemment pour convaincre un copain qui ne me croyait pas . Alors , bien sur , on fait varier la vitesse de cette manière mais ce n'est pas stable . On retrouve le même défaut qui affectait les projecteurs des années 60 équipés d'un potentiomètre bobiné de réglage vitesse . Le but non avoué des constructeurs était, à l'époque, de proposer un ralenti . La solution fiable ( qui marche très bien chez moi ) est de monter un moteur à courant continu de très grande qualité et de l'alimenter avec une alim stabilisée et variable mais là ,on sort du cadre au niveau du temps à y passer .
    " je ne souhaite pas aller jusqu'à cette perfection." Perso , je me sens obligé, justement, d'aller jusqu'à cette perfection car ce travail est destiné aux amis et je n'aime pas trop décevoir.
    Pour revenir au problème : la griffe se trouvant dans le couloir du film est responsable du déplacement saccadé de celui-ci . Les débiteurs , avant et après couloir entrainent le film de manière linéaire et le film doit faire une boucle avant et après le couloir pour que la griffe n'ait aucun effort à fournir pour déplacer le film. Ensuite , il y a certainement un axe ( cabestan ) et un galet caoutchouc en pression sur cet axe, ceci juste avant les têtes magnétiques. Il faut regarder si le cabestan tourne.
    PS : juste pour info : la barre noire se déplace de haut en bas de l'image quand la vitesse est trop lente et bien sur l'inverse quand elle est trop élevée. Donc , je n'ai absolument pas besoin de tachymètre . Quand je suis à la vitesse exacte , la barre disparait définitivement sur le moniteur de contrôle.

  3. alacar

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    19
    Appréciations:
    +0 / 0 / -0
    Bonjour et merci pour votre réactivité, je suppose que le cabestan est fonctionnel, le film ne déroule pas en lecture d'image, (bourrage)
    les roues de pression sont propres l'axe a été dérouillé, le ressort de pression est d'origine.

    je voulais simplement fournir à mes deux filles des copies des films familiaux.
    mon beau frère avait transcrit avec une boîte à image les films sur cassettes vidéo, il y a 20 ans.
    j'ai un graveur de dvd j'ai donc fait une transcription sur ce support durable.
    je vais quand même ensuite projeter dès réparation les images sur un mur et les récupérer sur caméscope numérique,( j'en ai trois).

    j'ai posté sur un site spécialisé Bauer, cela devrait me diriger vers la panne.

    cordialement, alain.

    l

  4. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    13 650
    Recos reçues:
    150
    Messages:
    15 697
    Appréciations:
    +215 / 1 117 / -25
    Avant de penser régulation de vitesse, on va essayer de résoudre le problème de bourrage :D

    Pourquoi, tu ne fais pas un chargement automatique pour voir ?



    En chargement manuel, tu positionnes bien le film sur les débiteurs et tu fermes le presseur du débiteur ?

    Tu peux nous mettre une photo du cheminement du film après avoir retirer les capots ?

    Tu es bien sur le bon format en fonction du film S8 ou N8 ?

    Au cas où tu n'as pas la doc, la voici
    https://ns323666.ip-37-187-156.eu/manuals/Bauer Projector/Bauer T18 Projector.pdf

    • J'aime J'aime x 1
  5. alacar

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    19
    Appréciations:
    +0 / 0 / -0
    Bonjour, j'ai la doc vendue avec le projo.
    la roue dentée n'entraîne pas le flm, le passage de 8 à super8 commute un circuit sur la platine électronique, je ne vois rien qui déplace le chariot de guidage du film.
    j'ai vu une vis vissée à fond qui fixe la position du chariot, elle est marquée en rouge sur sa tête, je l'ai dévissée et vu le chariot se déplacer vers l'avant.
    après une course de 5mm la roue crantée a entraîné le film et cela fonctionne.
    La vis ne sort pas sans démonter beaucoup d'élément des mécanismes, j'aurais pu autrement bloquer la vis avec un écrou.
    j'ai pensé à installr un tube de diamètre 6mm extérieur et 4 intérieur, j'ai scié pour qu'il forme un U pour l'engager et la vis a pu le serrer..
    l'autre façon de vérrouiller aurait pu être de dévisser au maximum et de placer sur le filet visible un frein d'écrou(loctite) et de laisser sécher après réglage.
    voilà, si cela peut aider une personne rencontrant ce problème.
    je vais pouvoir utiliser le projo ainsi.
    cordialement, alain.

  6. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    13 650
    Recos reçues:
    150
    Messages:
    15 697
    Appréciations:
    +215 / 1 117 / -25
    Le passage de 8 à S8 doit changer autre chose, cas le pas du 8 n'est pas identique au pas du S8.

    Un photo de ce que tu as modifié serait un plus, car là difficile de comprendre ce que tu as réalisé

  7. alacar

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    19
    Appréciations:
    +0 / 0 / -0
    bonsoir et merci, c'est très honorable de ta part de vouloir gérer autant mon problème, je t'adresse des photos.
    Je ne vois vraiment pas ce qui pourrait faire déplacer le chariot de 8 à super8.
    sur une photo, on voit bien la tringle de 3mm de diamètre qui manoeuvre l'inverseur électronique
    la pièce d'écartement ajoutée est celle en métal brillant, alu, on voit l'ouverture qui a permis de la glisser sans avoir à sortir la vis.
    la vis comprend sur sa tête une rainure circulaire dans laquelle coulisse une pièce métallique vissée sur le charioten vissant ou dévissant, le chariot est réglable en avant ou en arrière.

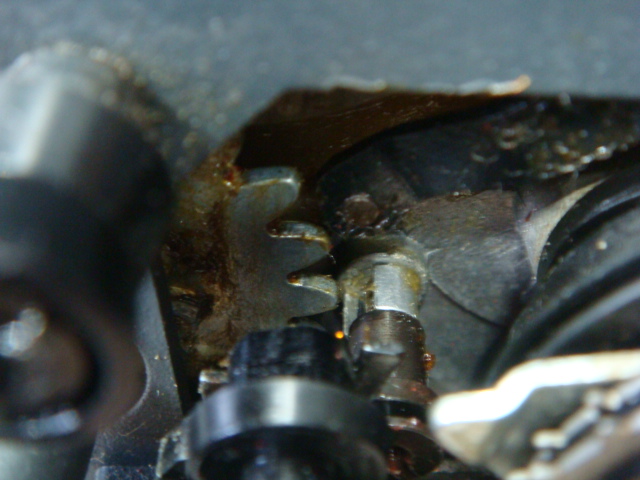

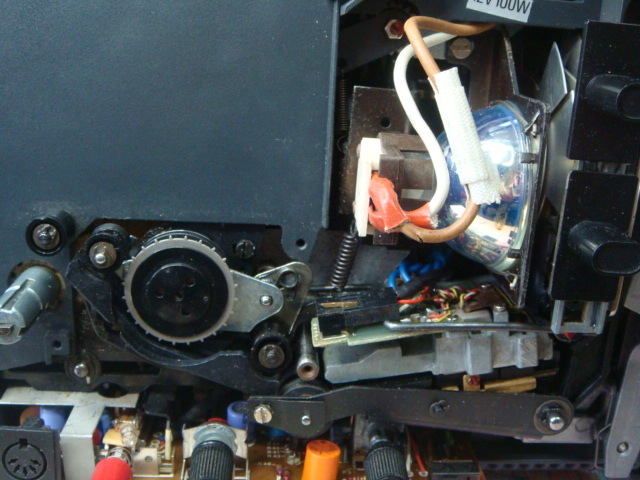

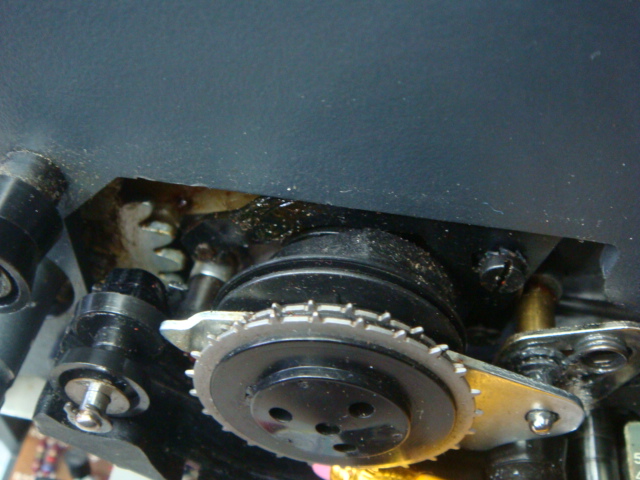

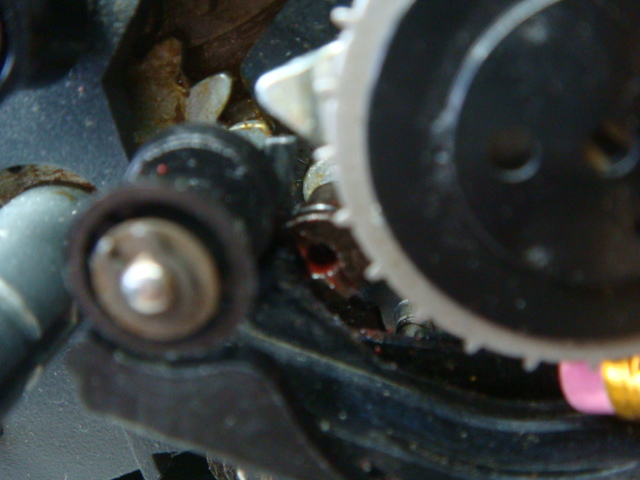

    voilà les photos: DSC06422.JPG DSC06422.JPG DSC06420.JPG DSC06419.JPG


    Fichiers attachés:

  8. alacar

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    19
    Appréciations:
    +0 / 0 / -0
    la vis en rouge est celle concernée.
    je voulais juste que ce projo me permette de copier ces quelques heures en format super 8, en fait, je n'utiliserais jamais plus du 8 ou du super 8.
    cordialement.

  9. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    13 650
    Recos reçues:
    150
    Messages:
    15 697
    Appréciations:
    +215 / 1 117 / -25
    Je ne sais pas trop ce que tu as fait, mais il aurait fallu commencer par des photos avant de bidouiller.

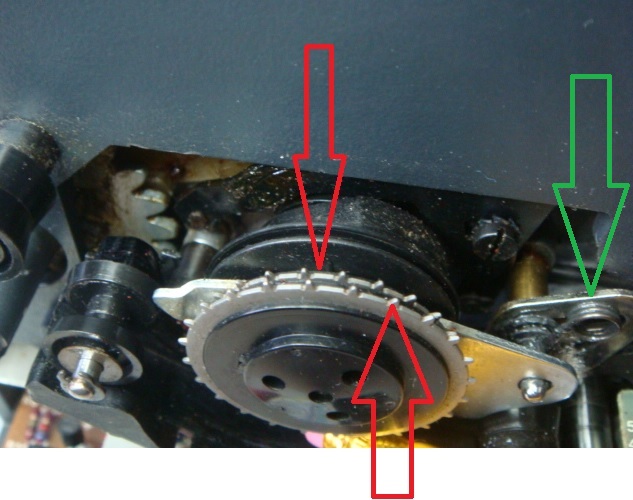

    Le levier 8/S8 doit agir sur le débiteur baladeur 8mm (flèche rouge du haut) par le déplacement du porte débiteur (flèche verte)
    La flèche rouge du bas indique la couronne fixe du débiteur S8

    Je ne vois pas ce que tu appelles l'inverseur électronique

    Tu dois avoir le même mécanisme sur le débiteur en entrée.

    Repaire Bauer t18 débiteur.jpg

    Le film doit suivre ce chemin

    Repaire chemin du film Bauer.jpg

  10. alacar

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    19
    Appréciations:
    +0 / 0 / -0
    je peux démonter mon bidouillage à tout moment.
    le porte débiteur ne bouge pas , c'est sur.
    le projo, sur ta photo est différent du mien surtout en entrée débiteur.
    la tringle est visible sur la photo 3, elle démarre du bouton super8 à un connecteur pastique placé sur le bloc alu des têtes.

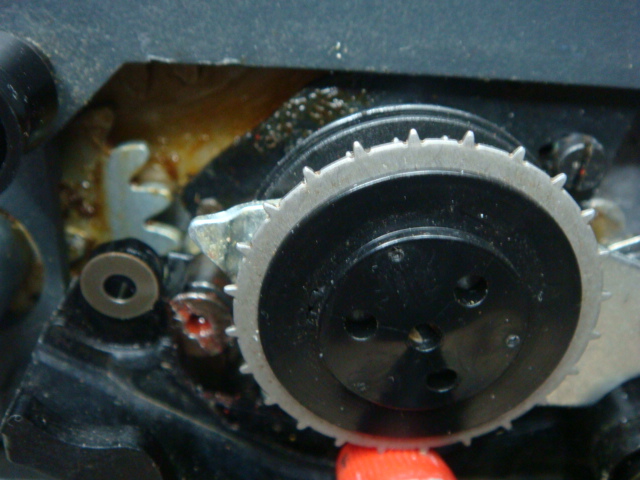

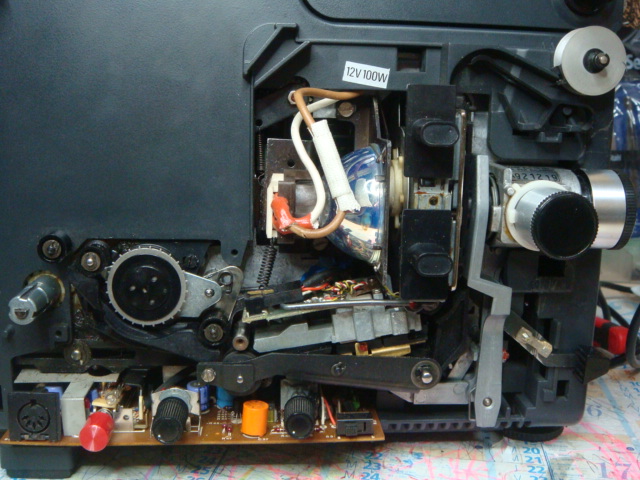

    voilà une photo de mon projo. DSC06423.JPG DSC06424.JPG DSC06424.JPG DSC06427.JPG

  11. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    13 650
    Recos reçues:
    150
    Messages:
    15 697
    Appréciations:
    +215 / 1 117 / -25
    Là je suis perdu :D

  12. alacar

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    19
    Appréciations:
    +0 / 0 / -0
    c'est pas grave, je t'enverrais un croquis demain.
    allez bonne nuit. cordialement.

  13. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    13 650
    Recos reçues:
    150
    Messages:
    15 697
    Appréciations:
    +215 / 1 117 / -25
    Ok bonne nuit

  14. alacar

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    19
    Appréciations:
    +0 / 0 / -0
    Bonjour, c'est difficile de dépanner quand on 'n'a pas l'appareil devant les yeux, le mécanisme est compliqué.
    il est logique que le bouton inverseur commande le déplacement des roues dentées en 8 ou super 8.
    je me répète mais rien ne bouge à ce niveau, je pense que seul un spécialiste en projo Bauer saurait nous expliquer.
    je suis ajusteur de métier, j'ai oeuvré 25 ans dans la sidérurgie, je suis très bricoleur, mais là, je ne vois pas comment fonctionne ce mouvement .
    j'ai vu hier que la partie droite, du levier qui reçoit la tringle commute un mouvement en partie basse, mais la ,il faudrait que je sorte le châ DSC06428.JPG ssis interne pour voir et la...grosse galère.
    sur la partie gauche qui aboutit au dessus de la vis réglable, je vois un rivet qui tient probablement un élément qui n'actionne rien!!!

    je met un schéma fait main de ce que je peux voir.
    en te remerciant, cordialement.

  15. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    13 650
    Recos reçues:
    150
    Messages:
    15 697
    Appréciations:
    +215 / 1 117 / -25
    Bonjour,

    Merci pour le schéma, j'y vois plus clair ;)

    Si la couronne du débiteur 8mm n'est pas mobile, ce sont les guides film qui doivent se déplacer pour positionner les perfos du film en face des dents du débiteur.

    L'inverseur sur le circuit audio, doit commuter entre la tête 8 et S8, en effet le décalage fenêtre de projection/tête de lecture n'est pas le même en 8 et S8, et comme tu as le même chemin pour les deux formats, il doit y avoir deux têtes de lecture/enregistrement.

    Le souci est là, l'ensemble mobile des guides est bloqué et/ou la commande de déplacement est HS.
    Supprime l'entretoise et vérifie si maintenant le chariot porte guides réagi lorsque tu interviens sur la manette 8/S8.
