Discussion dans 'Astuces, bidouilles et bricolages' créé par totore, 17 Février 2004.

Tags:
  1. totore

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    315
    Appréciations:
    +0 / 0 / -0
    Salut à tous, voilà je suis en pleine fabrication (fase finale) d'une poignée se fixant sur une Sony TRV 950 (un peu comme la poignée de la PD 150/170)
    Le matériau utilisé et l'aluminium.

    Le resultat est asser blufant, on dirait la petite soeur de la PD 150.:bravo:

    Je vais joindre les photos de la transformation, mais je ne connais pas encore la procédure pour la taille des fichiers attachés. Si quelqu'un peu m'aider...;)

  2. totore

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    315
    Appréciations:
    +0 / 0 / -0

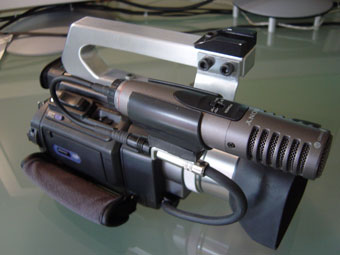

    Photo 1


    Fichiers attachés:

  3. totore

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    315
    Appréciations:
    +0 / 0 / -0

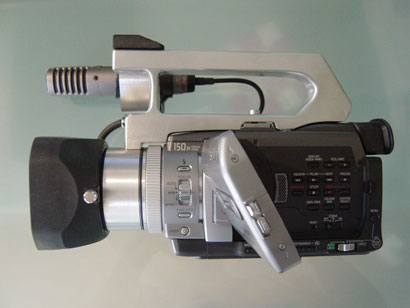

    Photo 2


    Fichiers attachés:

  4. totore

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    315
    Appréciations:
    +0 / 0 / -0

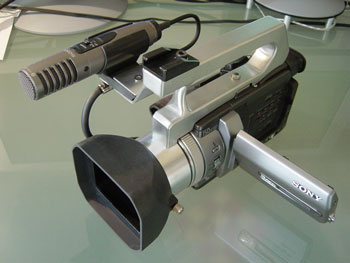

    Photo 3


    Fichiers attachés:

  5. totore

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    315
    Appréciations:
    +0 / 0 / -0

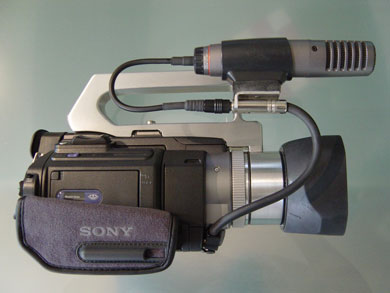

    Photo 4


    Fichiers attachés:

  6. totore

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    315
    Appréciations:
    +0 / 0 / -0
    Voilà, c'est fini, et vos commentaire sont les bienvenut..
    Merci à tous

  7. JULIEN

    JULIEN Repairenaute émérite

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    2 569
    Appréciations:
    +0 / 0 / -0
    Félicitations, c'est du beau travail ! Tu sembles perdre la fonction de mise au point manuelle ?

  8. totore

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    315
    Appréciations:
    +0 / 0 / -0
    Non pas du tout, si tu regarde bien la bague de mise au point est entièrement libre( photo 2), avec ce système je ne père aucunes fonction.

    Merci de ton avis;)

  9. Jean-Yves

    Jean-Yves Supermodérateur
    Modérateur So

    Points Repaire:
    13 130
    Recos reçues:
    42
    Messages:
    7 865
    Appréciations:
    +2 / 60 / -2
    j'ai aussi une TRV 950, si tu peux expliquer comment tu as fait, c'est super ton truc ...

    ;)

  10. Arthur le moine

    Modérateur So

    Points Repaire:
    5 320
    Recos reçues:
    7
    Messages:
    2 514
    Appréciations:
    +9 / 13 / -0
    Bravo !!!

    C'est très impressionant, dommage que je ne possède pas de 950...

    Arthur

  11. totore

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    315
    Appréciations:
    +0 / 0 / -0
    Merci à tous de vos avis, je rentre à l'instant du travail.

    Alors en détail les étapes de fabriquation... mais je vous préavise que si vous n'aver pas de machines pour usiner (ce qui et mon cas) c'est des heures de scie et de lime.

    En fait c'est asser simple,long mais simple...:D

    Le principe pour la fixation du système est d'utiliser la grife porte acsessoire de la caméra ainsi que la partie devant l'objectif (tube mis entre le parsoleil et la caméra)

    Il faut préciser cela à été réalisé avec un grand angle Carl Zeiss Mutagon 0,6 ce qui m'a pemis d'intercaler un tube alu de 60mm par 24mm de longueur et de 2.5 d'épaisseur entre le grand angle et la caméra et d'y fixer depuis l'interieure du tube (vis BTR 5 ) la partie avant de la poignée.
    Pour la fixation sur le porte acsésoir, j'ai fabriquer une petite plaquette alu de 18x18mm avec au centre un filetage de 5mm qui se glisse dans la griffe porte acséssoir et sur lequel viendra se visser un BTR de 5mm.

    Le matériel:

    Plaque d'alu de 175 x 75 x 20mm
    Tube alu de 60mm par 24mm de longueur et de 2.5 d'épaisseur.
    Un joint oring de 60 extérieure par 2mm de section.
    2 vis BTR de 5mm dont la longueur et à ajuster une fois le poignée terminée.
    Grand angle Carl Zeiss Mutagon 0,6x
    Un pare-soleil de Sony PD150.

    La suite, c'est le dessin de la poignée (selon vos gouts) sur du carton en prenant soint de bien relever le profil de la caméra et surtout, ne pas oublier de faire le dégagement à l'arrière pour permettre d'utiliser le viseur, et de manière à être au point avant d'entamer la plaque d'alu.
    Une fois le chablon avec la forme de votre poignée (selon vos gouts et critères) terminé, il ne reste plus qu'à redessiner sur la plaque en alu (des deux côtés) et de commencer l'usinage de la plaque d'alu.

    Pour le tube, le couper à une longueur de 24mm puis coller avec de la colle rapide le join oring et ensuite l'intercaller entre le grand angle et la caméra et visser le grand angle de manière à ce que le tube soit pris en sandwich.

    La fase finale est d'ajuster toute les pièces les unes avec les autres et d'y faire les percages et filetages pour pouvoir le fixer les une au autres.

    Je vous rassure c'est très solide (deux points de fixation) et stable (pas de jeux entre les pièces) et d'ailleur je n'aurait jamais pris le risque de faire cette transformation si je n'était pas sur de mon coup ( elle est pas donnée la TRV 950) et se me ferrait mal au c... de la ramasser en petites pièces:lol:

    Les points négatifs: plus de griffe intéligente et plus de flash pour la fonction photo, mais pour ma part ce n'est pas grave, car je ne les utilises pas.

    Bon bricolage:bravo:

    #11 totore, 18 Février 2004
    Dernière édition: 18 Février 2004
  12. Gérard_M

    Gérard_M Modérateur
    Modérateur So

    Points Repaire:
    6 820
    Recos reçues:
    8
    Messages:
    5 136
    Appréciations:
    +0 / 1 / -0
    mal au coeur !

    Tant qu'à bluffer....
    considére ta réalisation comme un moule
    1-mettre par dessus une couche de fil plastique étirable
    2-mettre par dessus une bonne épaisseur de papier d'alu
    3-une couche de colle
    4-encore du papier d'alu
    5-pour finir un peu de vernis mat
    YAPUKA décoller

    :)

  13. totore

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    315
    Appréciations:
    +0 / 0 / -0
    Pourquoi tu as mal au coeur Gérard_M?
    C'est parceque c'est trop long à faire?
    Ou parceque tu n'aime pas?;)

  14. Gérard_M

    Gérard_M Modérateur
    Modérateur So

    Points Repaire:
    6 820
    Recos reçues:
    8
    Messages:
    5 136
    Appréciations:
    +0 / 1 / -0
    c'est bien toi qui a écrit
    je traduisais par "ferait mal au coeur"
    le E dans l'O de coeur comptant pour une seule lettre, celà colle avec les 3 points de suspension..
    Mais sur que c'est un boulot digne d'un bénédictin ..... :)

  15. totore

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    315
    Appréciations:
    +0 / 0 / -0
    Haaa...Oookeyyy:D
    Merci Gerard_M, je vois que tu as de l'humour, est j'aprécie:)
