[CommentFaire?] démontage eumig p8

Bonjour,
Je viens de récupérer un projecteur Eumig P8 qui a besoin d'un bon coup de nettoyage.
Pas de problème pour enlever la demi-carcasse côté moteur elle est montée sur charnière et il suffit de dévisser une vis).
Par contre pour la seconde partie, côté éclairage, objectif, je ne vois pas comment procéder (ça ne figure pas sur la notice).
Un possesseur de ce projecteur ayant déjà procédé au démontage pourrait-il m'indiquer comment faire?

Merci d'avance.



Tu as de la chance, il fait partie de ma collection...

S'il s'agit bien d'un Eumig P8 "Automatic" comme celui-ci, il faut commencer par retirer le dispositif qui permet le chargement automatique en dévissant le gros bouton molleté qui se trouve au milieu.





Il se présente alors comme ceci :





Pour accéder à la lampe, il suffit alors de remonter le volet à glissière :





.



Bonjour,
Et merci beaucoup pour ces photos.

Je ne savais pas qu'il y avait plusieurs modèles. Le mien est un P8 "Phonomatic", qui ressemble étrangement au "automatic", mais n'a pas de volet mobile : l'accès à la lampe se fait par le dessus.

Je voudrais avoir accès à la partie avant ( par l'autre face, toute cette partie est protégée par un carénage que je n'ai pas encore osé enlever.



Bonjour,

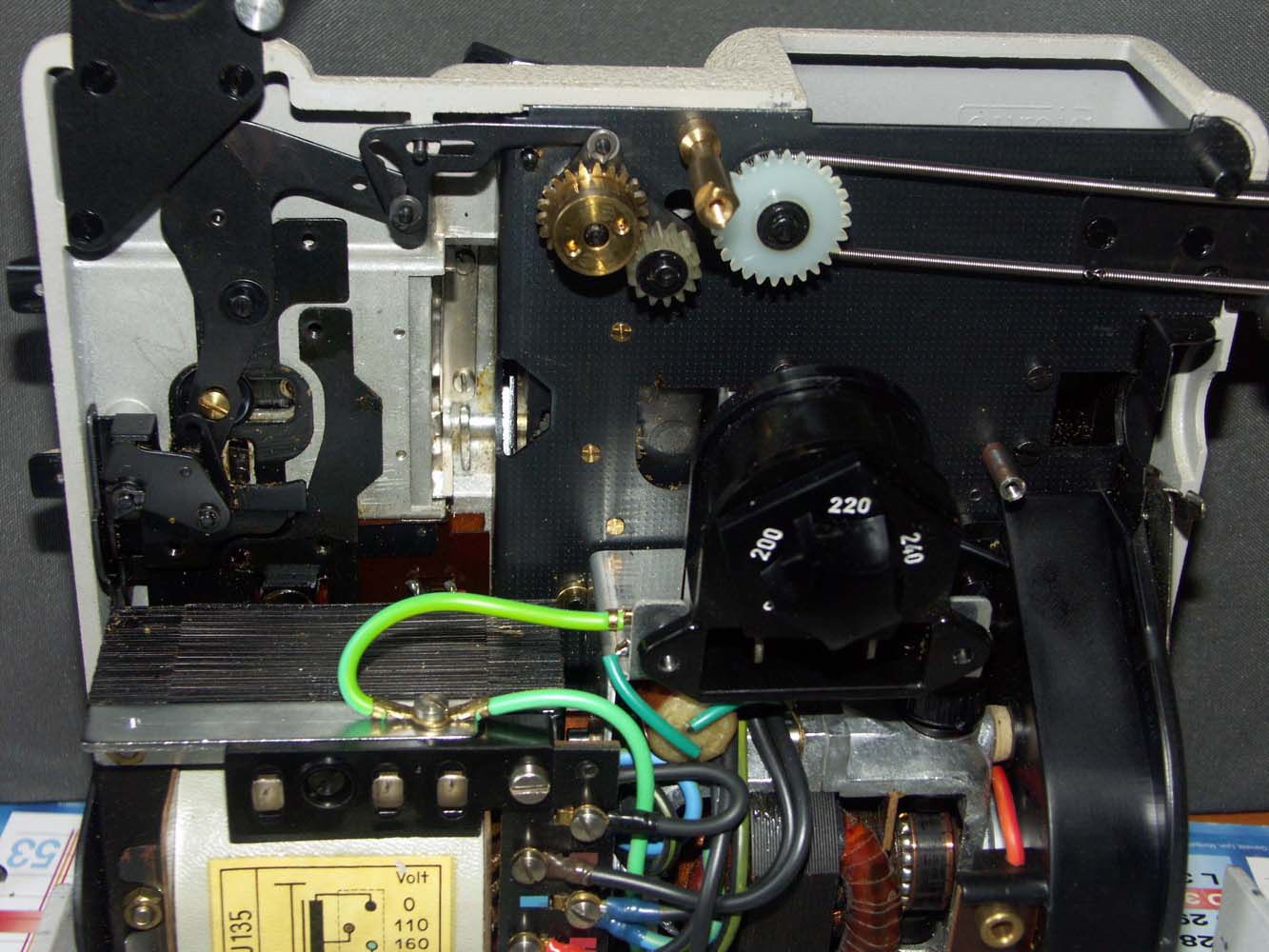

je me suis décidé à démonter le carénage qui supporte en fait l'axe.

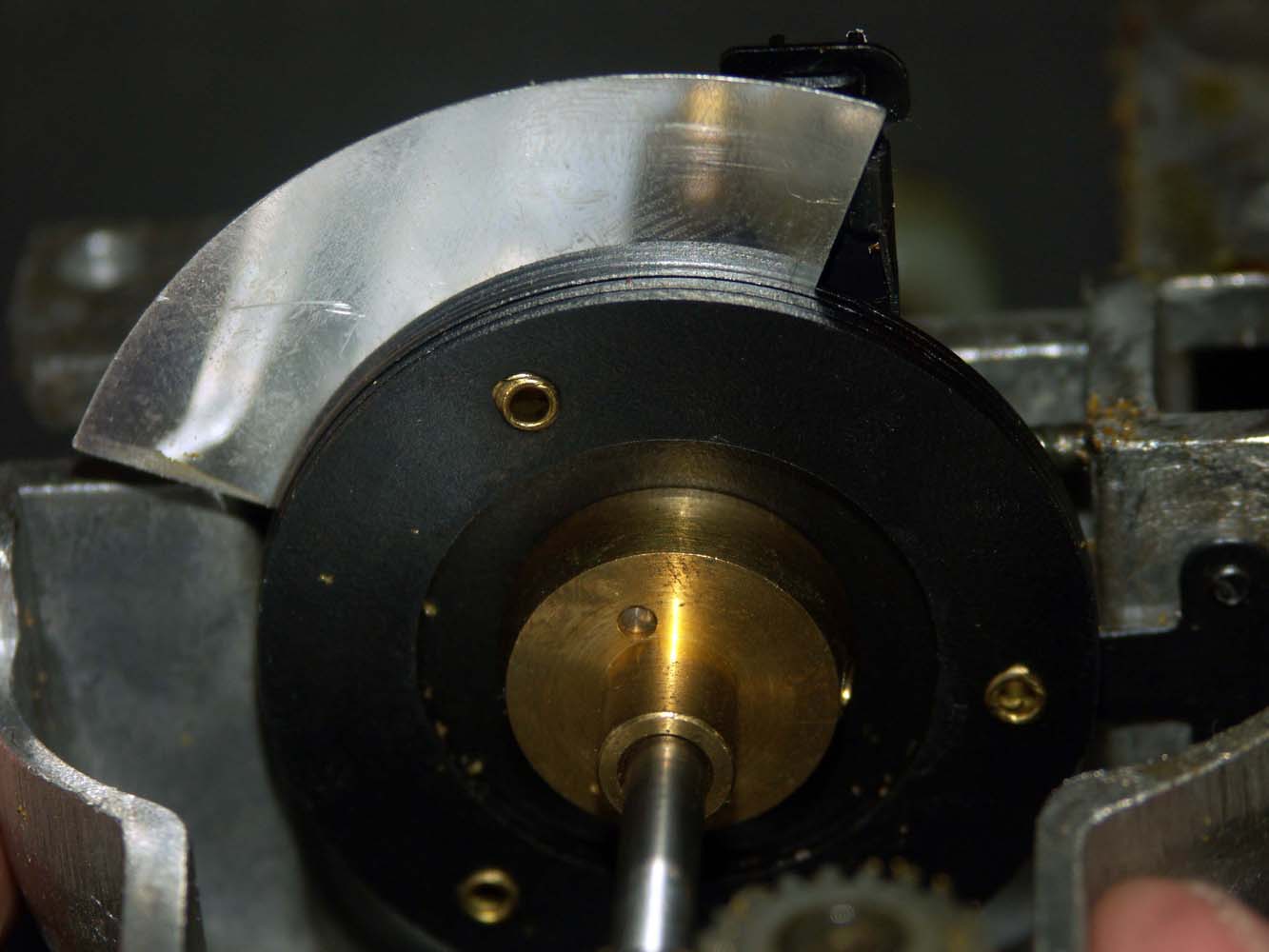

Surprise : il n'y a qu'une pale et non 3 comme je pensais. Est-ce normal?

D'autre part, j'entreprends le nettoyage, notamment des pignons nylon qui sont pleins de graisse et de saleté. Faut-il les regraisser après nettoyage.
Merci d'avance.



Oui, certains projecteurs n'ont qu'une pale (tournant trois fois plus vite que les modèles à trois pales)... La masse de cette pale est compensée par un contrepoids pour que l'ensemble de soit pas déséquilibré.

Oui, mais modérément.
Avec une graisse et non pas avec de l'huile... La "graisse rose" pour chaîne convient très bien.



dedef
c'est un moteur type universel alimenté en monophasé alterrnatif que je vois en bas, non? tu contrôle sa vitesse avec un potentiomètre de puissance, pas d'électronique, c'est ça?
nettoies bien aussi toutes les parties en mouvements ou qui doivent se déplacer. je vois des amas de vielles graisses. et le couloir de circulation du film.
@+



eumig p8 démonter



J'ai frotté, vaporisé et tout. Rien n'y fait. La lampe, que j'ai testé (elle fonctionne), refuse de s'allumer. Et donc il reste à démonter, mais comment?
