Connectique V2000

Discussion dans 'Transferts vidéo analogique vers numérique' créé par angoul, 25 Mars 2022.

Tags:
  1. angoul

    angoul

    Points Repaire:
    1 450
    Recos reçues:
    0
    Messages:
    511
    Appréciations:
    +1 / 1 / -0
    Bonjour

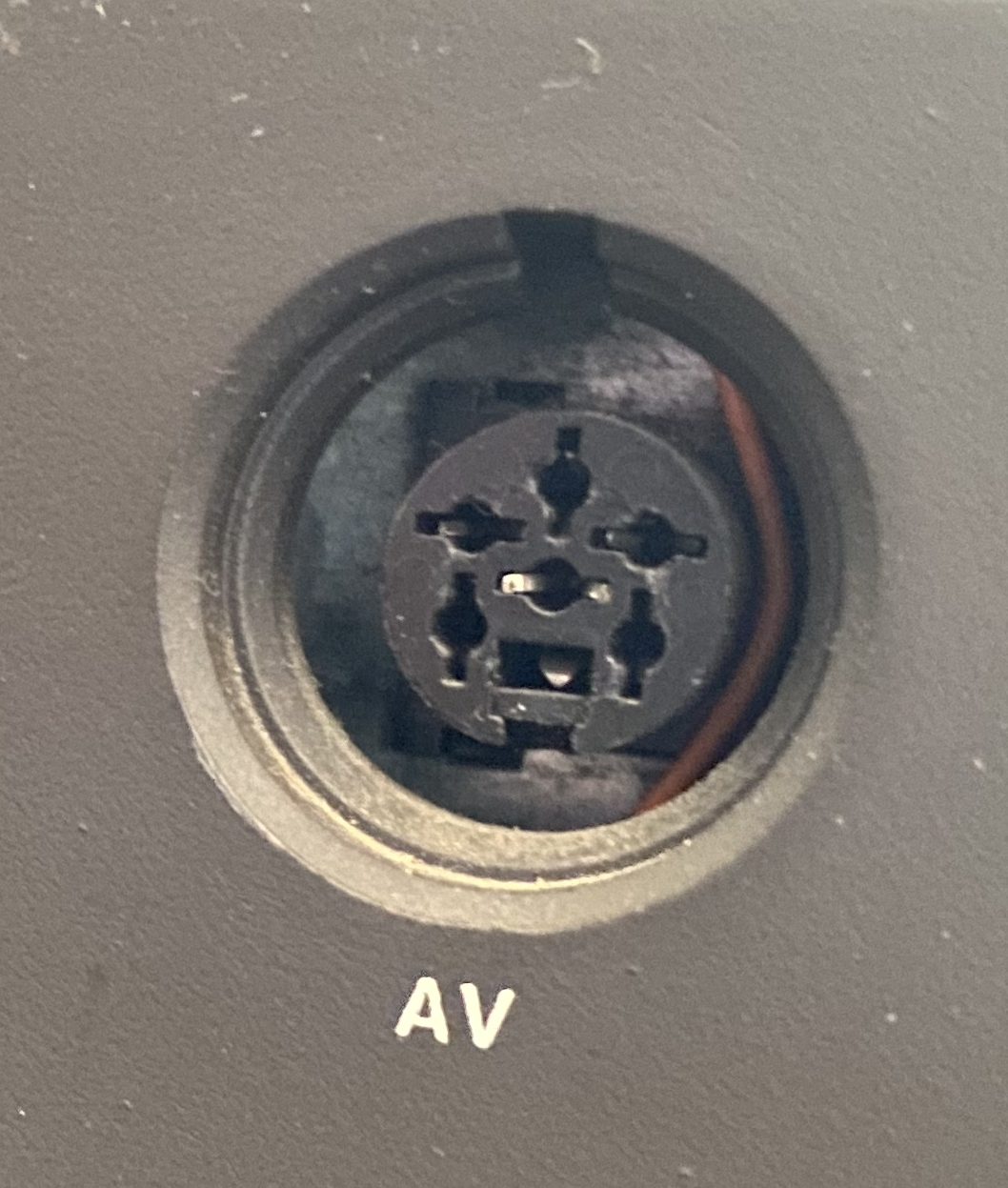

    J'ai un V2000 et cette connectique.
    J'aimerai pouvoir l'utiliser pour capturer de vieille cassette
    Pouvez vous me donner des informations et ou trouver le câble

    Merci


    Fichiers attachés:

    • AV.jpg
      Taille de fichier:
      667.2 KB
      Nb. vues:
      107
    #1 angoul, 25 Mars 2022
  2. giroudf

    giroudf
    So

    Points Repaire:
    15 400
    Recos reçues:
    454
    Messages:
    18 164
    Appréciations:
    +747 / 3 142 / -34
    la il faut regarder le manuel, a cette epoque on publiant encore le schema et le pinout des prises.

    #2 giroudf, 25 Mars 2022
  3. angoul

    angoul

    Points Repaire:
    1 450
    Recos reçues:
    0
    Messages:
    511
    Appréciations:
    +1 / 1 / -0
    Helas j’ai pas le notice. je regarde la référence Lundi

    #3 angoul, 25 Mars 2022
  4. maxtherence

    maxtherence

    Points Repaire:
    1 200
    Recos reçues:
    1
    Messages:
    105
    Appréciations:
    +3 / 2 / -0
    #4 maxtherence, 26 Mars 2022
  5. THEMASTER

    THEMASTER

    Points Repaire:
    1 970
    Recos reçues:
    11
    Messages:
    971
    Appréciations:
    +8 / 7 / -0
    #5 THEMASTER, 27 Mars 2022
  6. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 153
    Appréciations:
    +593 / 3 335 / -78
    Mais non, pas besoin d'adaptateur, il faut juste retrouver le brochage de la DIN !
    Je dois avoir celui de chez Sony DIN 8 pins donc pas compatible avec celui de Philips 6 pins

    #6 saint kro, 27 Mars 2022
  7. maxtherence

    maxtherence

    Points Repaire:
    1 200
    Recos reçues:
    1
    Messages:
    105
    Appréciations:
    +3 / 2 / -0
    En premier il faudrait nous donner la dénomination exacte (appellation commerciale) du V2000 et de son constructeur.
    Je crois me souvenir que sur certains V2000 certaines prises "vidéo" ne permettait que l'entrée d'un signal et pas la sortie.

    #7 maxtherence, 27 Mars 2022
  8. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 153
    Appréciations:
    +593 / 3 335 / -78
    C'est bien ce qu'il a dit vendredi
    C'est aussi pour ça que nous attendions son retour

    #8 saint kro, 27 Mars 2022
  9. maxtherence

    maxtherence

    Points Repaire:
    1 200
    Recos reçues:
    1
    Messages:
    105
    Appréciations:
    +3 / 2 / -0
    #9 maxtherence, 27 Mars 2022
  10. angoul

    angoul

    Points Repaire:
    1 450
    Recos reçues:
    0
    Messages:
    511
    Appréciations:
    +1 / 1 / -0
    Re bonjour

    voici la référence du magnétoscope
    C’est un modele V2000 ; VR2023

    merci

    #10 angoul, 28 Mars 2022
  11. LiquidPro

    LiquidProx
    So

    Points Repaire:
    15 325
    Recos reçues:
    290
    Messages:
    2 697
    Appréciations:
    +277 / 849 / -3
    Le manuel de service est disponible sur ElektroTanya. Il est très majoritairement écrit en allemand, avec juste quelques pages comportant de l'anglais et du français.

    Je ne sais pas si le brochage du connecteur y est, il faut fouiller.

    #11 LiquidPro, 28 Mars 2022
    • J'aime J'aime x 1
  12. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 153
    Appréciations:
    +593 / 3 335 / -78

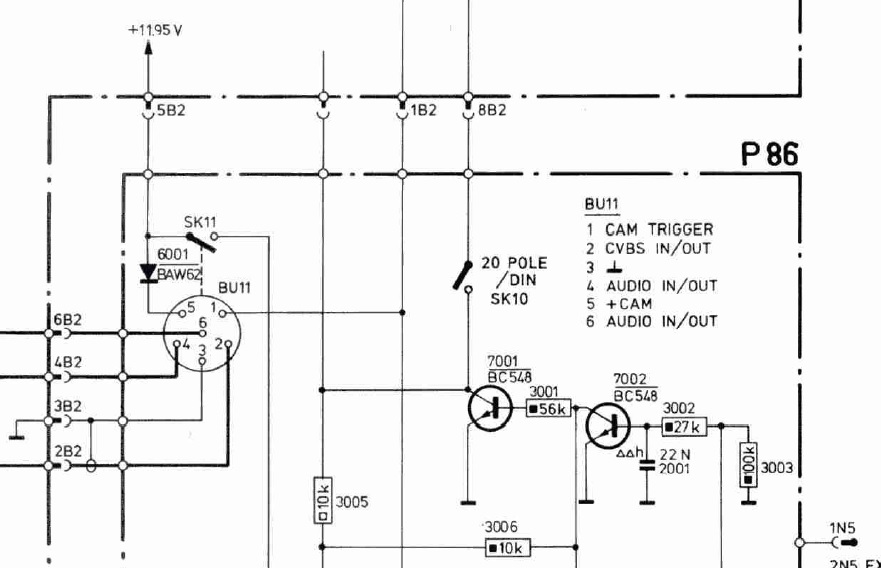

    La prise y est yapuka prendre le fer à souder et la fiche DIN

    Repaire V2023VR.jpg

    #12 saint kro, 28 Mars 2022
  13. angoul

    angoul

    Points Repaire:
    1 450
    Recos reçues:
    0
    Messages:
    511
    Appréciations:
    +1 / 1 / -0
    Si je comprend bien, car je suis nul en électronique
    Il faut que je récupère le signal audio sur la fiche 4 et 6
    et pour la video sa doit etre le 5

    merci de votre aide

    #13 angoul, 28 Mars 2022
  14. saint kro

    saint kro Conseiller Technique Son numérique
    Modérateur So So

    Points Repaire:
    16 450
    Recos reçues:
    252
    Messages:
    22 153
    Appréciations:
    +593 / 3 335 / -78
    Non.
    Vidéo : pin 2 et masse en 3
    Audio : pin 4 et 6 avec masse en 3

    #14 saint kro, 28 Mars 2022
  15. angoul

    angoul

    Points Repaire:
    1 450
    Recos reçues:
    0
    Messages:
    511
    Appréciations:
    +1 / 1 / -0
    Merci de ta correction
    Cordialement

    #15 angoul, 28 Mars 2022
