ça y est je me lance ds la conception de mon caisson pour canon xl1!!!!

Discussion dans 'Vidéo sous-marine' créé par yann22, 3 Avril 2004.

  1. laloya

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    38
    Appréciations:
    +0 / 0 / -0
    Concernant la visserie :
    - le schema 1 a l'avantage de la simplicité de réalisation et la solidité, mais qu'en est il de l'étanchéité ?
    - le 2... et ben... c'est l'inverse !

    Du coup, je crois que j'opterais pour un "3" sur la base du 1er schéma (vis traversant la "coque") et agrémenté d'une petite stratification intérieure qui englobe vis+platine . non ?

    Pour ce qui est du rainurage, la solution de résine enroulant un joint est pas mal pensée. Mais là aussi, il y a des risques d'irrégularités. Risques aussi de mauvais accrochage de ta "nouvelle" résine (celle qui fait la rainure) avec la coque de ton caisson...

  2. yann22

    Points Repaire:
    3 150
    Recos reçues:
    2
    Messages:
    2 042
    Appréciations:
    +0 / 2 / -0
    pour ce qui est de la visserie, bien sur, je compte étachéifier le tout soit par résine, soit par silicone soit par les 2!!!

    pour le rainurage, la résine que j utiliserais sera la même que ccele que j utilise pour la coque, pour l instant, celle ci ,e fait que qqes mm d'épaisseur, mais je dois encore rajouter plein de couches, je compte arriver à environe 1cm d'épaisseur. donc, pas de problème, la résine va accrocher sans souci... du moins j espère...;)

  3. laloya

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    38
    Appréciations:
    +0 / 0 / -0
    Par "nouvelle" résine, j'entendais nouvelle dans le temps... Bien sur qu'elle sera la même que celle utilisée pour la strat du caisson.

    mes doutes étaient pas rapport à l'accroche de cette résine (non armée de fibre) à la résine du caisson (qui a été sciée, donc de coupe bien droite)

    Tu vois ce que je voulais dire ? (problème de "mariage" entre deux mises en oeuvre de résine)

  4. yann22

    Points Repaire:
    3 150
    Recos reçues:
    2
    Messages:
    2 042
    Appréciations:
    +0 / 2 / -0
    aucun problème, la résine raccroche sans soucis, c'est comme quand tu répares un bateau en somme... tu remet par dessus et ça colle!!!

  5. romanta

    Points Repaire:
    1 000
    Recos reçues:
    0
    Messages:
    58
    Appréciations:
    +0 / 0 / -0
    ça me turlupine

    tu va te moquer de moi yann22 mais pourquoi cette fascination pour les pelerins ???
    pour ceux qui n'auraient pas compris la tête d'oiseau qui se trouve en dessous du pseudo yann22 est un faucon pélerin et il veut filmer des requins pélerins ...hasard????
    je sais ça n'a rien à voir avec le post...:rolleyes:

  6. yann22

    Points Repaire:
    3 150
    Recos reçues:
    2
    Messages:
    2 042
    Appréciations:
    +0 / 2 / -0
    pélerin? pélerin? pélerin toi même!!!!

    Non rien de particulier, juste un hasard qui ne m avait pas effleuré l esprit!
    je prendrais le temps de réfléchir à ça lors de mon prochain pélerinage à Lourdes!!!:D ;)

  7. yann22

    Points Repaire:
    3 150
    Recos reçues:
    2
    Messages:
    2 042
    Appréciations:
    +0 / 2 / -0
    pas de nouvelles des hublots giroufd...?

  8. yann22

    Points Repaire:
    3 150
    Recos reçues:
    2
    Messages:
    2 042
    Appréciations:
    +0 / 2 / -0
    un truc pour réaliser une gorge clean pour joint torique?
    et une adresse pour joint torique au mètre? quel diamètre de tore conseillez vous?

  9. yann22

    Points Repaire:
    3 150
    Recos reçues:
    2
    Messages:
    2 042
    Appréciations:
    +0 / 2 / -0
    Salut... ça avance... doucement....
    nouvel épisode:

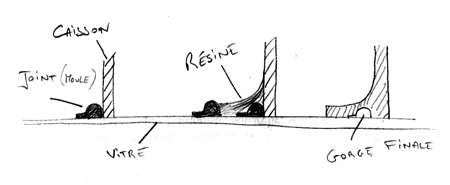

    Conception de la gorge pour le joint torique :

    Voici ma méthode : (je rappelle que je vous livre ça en direct… je viens de finir la résine… j vous dirai si ça marche plus tard..)

    -1- Applanir les 2 surfaces découpées en les plaquant sur une vitre préalablement recouverte de cire de démoulage, remettre fibre et résine pour récuperer les défauts de découpe.

    -2- Pour faire une empreinte femelle dans mon caisson, pour accueillir le joint torique, j ai décidé d’utiliser du joint de calfeutrage autocollant, j en ai collé une bande contre une des parties de mon caisson, une autre bande à environ 1cm (voir foto)


    Fichiers attachés:

  10. yann22

    Points Repaire:
    3 150
    Recos reçues:
    2
    Messages:
    2 042
    Appréciations:
    +0 / 2 / -0

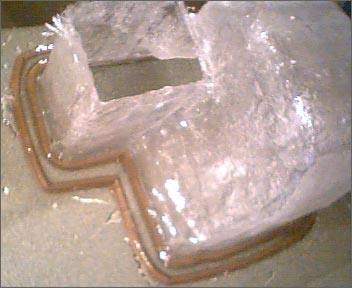

    3-J ai recouvert ce joint avec de la cire de démoulage


    Fichiers attachés:

    • gorge1.jpg
      Taille de fichier:
      18.5 KB
      Nb. vues:
      484
  11. yann22

    Points Repaire:
    3 150
    Recos reçues:
    2
    Messages:
    2 042
    Appréciations:
    +0 / 2 / -0

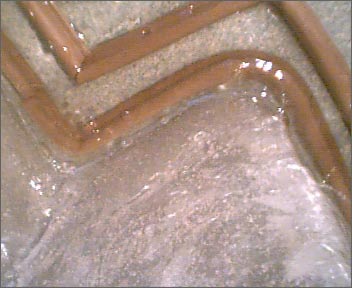

    -4-je recouvre le tout de fibre de verre et résine

    -5- le démoulage….. je vous tiens au courant…


    Fichiers attachés:

    • gorge2.jpg
      Taille de fichier:
      19.4 KB
      Nb. vues:
      447
  12. yann22

    Points Repaire:
    3 150
    Recos reçues:
    2
    Messages:
    2 042
    Appréciations:
    +0 / 2 / -0

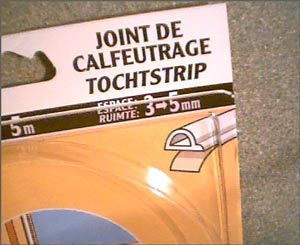

    le type de joint utilisé pour faire l empreinte (il ne se fait pas bouffer par la résine polyester)


    Fichiers attachés:

    • joint.jpg
      Taille de fichier:
      17.2 KB
      Nb. vues:
      440
  13. yann22

    Points Repaire:
    3 150
    Recos reçues:
    2
    Messages:
    2 042
    Appréciations:
    +0 / 2 / -0
    le démoulage s est plutôt bien passé, reste a affineravec une couche de résine dans la gorge et un ponçage fin pour régulariser, mais j suis pas mécontent du résultat!

  14. laloya

    Points Repaire:
    550
    Recos reçues:
    0
    Messages:
    38
    Appréciations:
    +0 / 0 / -0
    Bravo pour le rendu....

    Tu as une photo de la gorge après démoulage ??

    Le joint utilisé pour faire la gorge fait il les mêmes dimensions que le joint qui rendra étanche la liaison ???

    Laloya

  15. yann22

    Points Repaire:
    3 150
    Recos reçues:
    2
    Messages:
    2 042
    Appréciations:
    +0 / 2 / -0
    le joint fait la même taille, mais je compte réduire un peu la gorge avec de la résine, de façon à bien caler le joint en force.

    le joint que j ai trouvé pour l instan, est un joint de cocotte minute...:D
