ajouter des leds infrarouge à 1 camera DV

homero je vais t'embaucher pour mon projet
La solution semble donc viable avec un filtre Wratten de type 87C j'ai regardé les prix c'est tout de même assez cher pour faire des tests 80 euros le filtre :(
voila le principe de l'installation vidéo pour être encore plus précis :
le but est de faire de la video projection sur des corps d'acteurs. Le problème rencontré est que le l'image déborde souvent voir toujours le corps en question qui sert de support image et se projète sur fond de la scène.
donc le principe est de filmer le corps en IR et d'obtenir une image en N/B, de la contraster pour bruler dans l'image obtenue le corps en question tout ça en direct avec un logiciel de regie en direct (modul8) de rendre ce corps blanc et de procéder à une incrustation en luma. La video obtenu et ainsi traité fonctionne comme un masque luma actif (en direct) qui est placé sur l'image que je veux projeter donc l'image n'est visible que dans la zone transparente du masque, l'acteur peut bouger, l'image reste visible dans la zone de son corps La caméra IR à bien sur un cadrage et une focale identique à celle du video projecteur pour palier à toute forme de décalge...



ça va trop vite dans l'écriture merci les gars c'est de plus en plus clair je veux homero et video 98 dans mon équipe:rire:



zulma, ton projet est semblable (dans le principe) à une réalisation faite dans le cadre d'un simulateur militaire que j'avais étudiée dans les années 80 pour le mélange d'images provenant de plusieurs vidéoprojecteurs.
Je reprécise ta phrase : « le but est de ne faire la video projection que sur les corps des acteurs ».

Si tu veux que l'image résultant de la caméra par rapport à la projection n'ait aucune erreur de parallaxe, il faut rendre coaxiaux les axes optiques du projecteur et de la caméra. Un miroir semi-transparent incliné à 45° devant l'objectif du projecteur permet de positionner de manière idéale la caméra. L'exemple type couramment utilisé sur les plateaux TV est le système de prompteur des présentateurs. L'effet que tu recherches de ne projeter que sur les corps des acteurs sera bien obtenu (pas d'images projetées en fond de scène). Je crains cependant qu'il ne manque un ou plusieurs zéros aux 80 € qui te rebutent.



Chacun son tour ! :lol:
J'ai fait ce genre de manip sur plusieurs plateaux TV de chaînes européennes à l'époque où les vidéoprojecteurs étaient peu puissants et je dois dire qu'avec du Scotchlite extrêmement directif (2°), c'était assez bluffant tant qu'on n'utilisait qu'une caméra pour reprendre le présentateur. Par contre la manipulation de grand morceaux de Scotchlite tournait souvent au drame car la planéité devait être parfaite ainsi que les raccords des plaques.

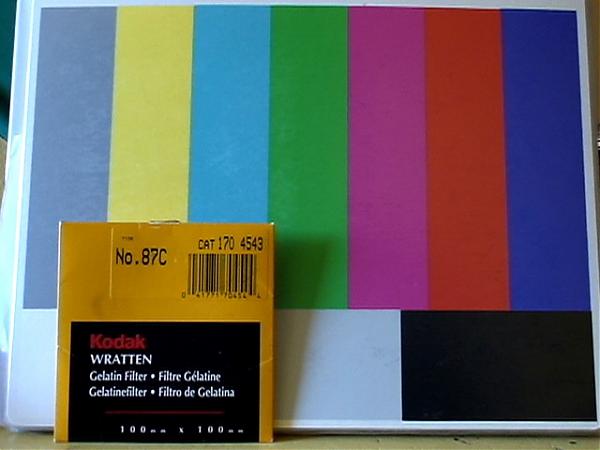

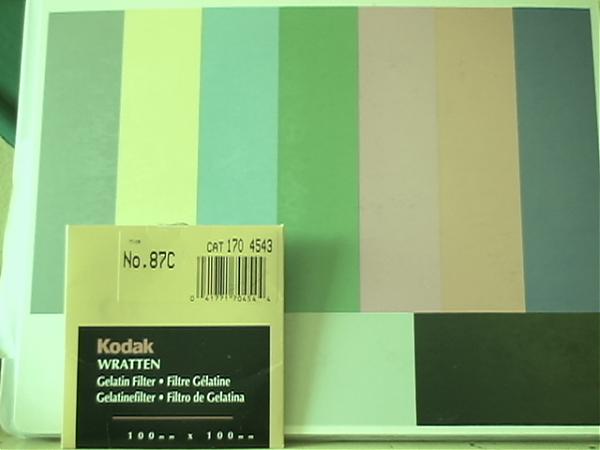

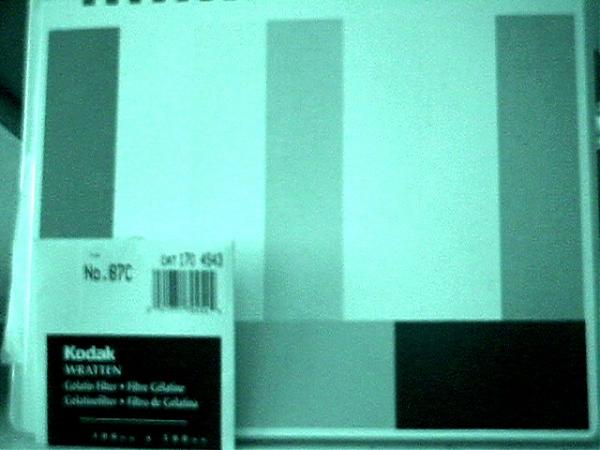

Homero, tes images sont intéressantes car elles permettent d'évaluer les zones sensibles à l'infrarouge. Il ne faut pas oublier que même si on peut escamoter le filtre anti-IR du caméscope, les filtres RVB ou autres combinaisons restent en place, donc tous les photosites ne seront pas actifs dans la récupération des longueurs d'ondes proche-IR.

Les filtres rouges laissent passer l'infrarouge, ce qui garantit une résolution IR d'au moins 1/4 de celle de Y en mode normal. Ensuite les filtres verts laissent passer un peu d'infrarouge, mais en quantité modeste et variable selon les caméras. Les filtres bleus coupent l'infrarouge, donc les photosites bleus ne participent pas à la résolution de l'image. Il est logique qu'avec un filtre passe bande IR, l'image soit moins nette.

De plus, la focalisation en IR est différente de celle du spectre visible, particulièrement le vert, il est donc nécessaire de compenser la mise au point en IR, ce que ne fera peut-être pas la MAP automatique.
Les optiques photo ont souvent un index rouge pour utilisation en IR, rien de tout ça sur les caméscopes grand public qui bien souvent ne permettent plus la mise au point manuelle avec précision sur des viseurs dont la résolution est déplorable.

Les Tri-CCD sont mieux lotis pour faire des images infrarouge car le signal Y obtenu le sera à partir de la matrice rouge à pleine résolution.

Mais si vous souhaitez obtenir des images de qualité en proche infrarouge, les meilleurs résultats seront obtenus avec une caméra développée pour l'IR ou avec une caméra n&b dont on peut remplacer le filtre de blocage de l'IR par un verre neutre de même épaisseur.



merci pour votre patience et votre investissement !!! merci Homero pour les images merci video 98 pour les explications j'ai toutes les infos en main pour tester le dispositif.
1 seule chose que je ne comprends pas c'est l'utilisation du scotchlite
a bientôt je vous tiens au courant de mes essais



Le Scotchlite est un matériau composite qui se comporte comme les catadioptres. La lumière est renvoyée vers la source avec un faible angle de dispersion (faible ouverture du faisceau lumineux réfléchi). C'est pratiquement du "retour à l'envoyeur seulement".
