Test CP Pro HD : une paluche HD en aéromodélisme

Jean-Yves met à l'épreuve en prise de vue aérienne en aéromodélisme une nouvelle caméra HD compacte, la CP Pro HD, vendue autour de 550€. Que donne-t-elle dans ce contexte ? Décollons avec Jean-Yves pour faire le point...



Présentation et test d’une caméra Paluche HD en usage de prise de vue aérienne.

De plus en plus, les modélistes fixent sur leurs machines des caméras pour des enregistrements de leurs vols,  en conserver une trace, faire des images qui quittent le plancher des vaches. Nous allons voir quel parti nous pouvons tirer de cette nouvelle caméra paluche faisant des acquisitions d’image en Haute Définition.

Présentation de la CP Pro HD

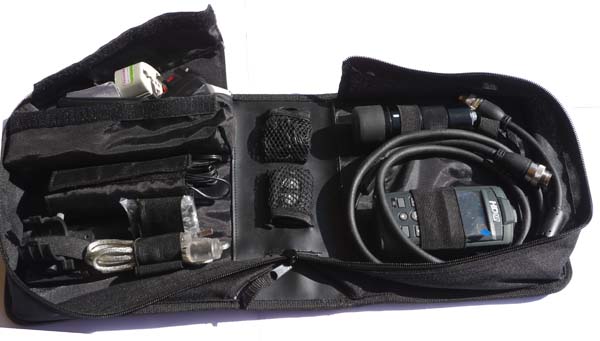

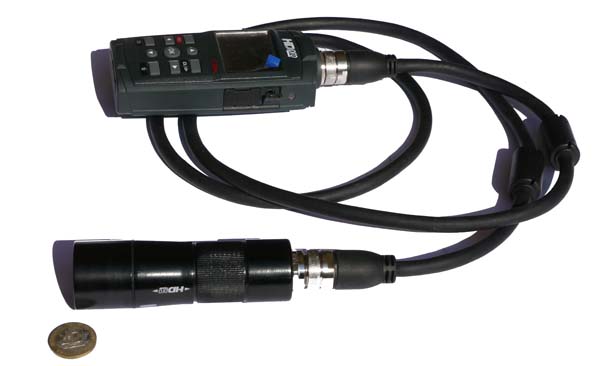

Un ensemble complet avec télécommande, câble, support pour divers type de fixation et fiche d’alimentation. La paluche a un repère qui permet de visualiser son orientation facilement et des fiches vidéos solidarisent la caméra à l’enregistreur.

Caméra full HD 1080p avec télécommande et écran LCD couleur 2 pouces, enregistreur sur carte SD jusqu'à 32GO, photo HD 8 millions de pixels.



Caractéristiques :

Enregistrement au format .MOV avec une résolution de :

- 1080p : 1920 x 1080 à 30 images / seconde

- 720p : 1280 x 720 à 30 images / seconde

- WVGA : 848 x 480 à 60 images / seconde

Capteur de la camera HD : 5  Mégapixels CMOS

Résolution d'image HD : 5 M : 2592 x 1944 pixels // 8 M : 3200 x 2400 pixels

Format Photo   .JPEG

Ecran 2 pouces TFT LCD

Sortie vidéo NTSC / PAL

Angle de vue 120° < 170°

Zoom 4X

Télécommande 2 fonctions avec une portée de 8 à 10 mètres

Audio Intégré : microphone / haut parleur

Stockage : 64 Mo interne // carte SD jusqu'à 32 Go

Temps d'enregistrement  35 min = 1 Go en 1080p

Autonomie d'enregistrement : 2 heures 30

Batterie de l'enregistreur HD : haute capacité lithium rechargeable 3.7V 1700 mAh

Connexion USB 2.0

Dimensions du câble : 1500 mm

Dimensions du récepteur :115 X 57 X 30 mm

Dimensions de la caméra : 85 X 31 X 31 mm

Waterproof norme IP68

Masse de l’ensemble en ordre de marche : 475 grammes

Prix indicatif : 549 €



Prise en main

La connectique solide permet de manipuler et fixer sans souci la paluche à l’enregistreur. Un bouton Marche/arrêt situé sur le coté pour la mise en route, l’écran LCD s’allume et retransmet les images de la paluche. Nous pouvons donc instantanément contrôler le cadrage de l’image. Le changement de mode d’enregistrement s’effectue par un appui successif  sur une simple  touche (avance). Une autre touche "caméra/appareil photo" permet de basculer dans un mode ou l’autre et comme pour le changement de format d’acquisition, la même touche d’avance permet de changer la résolution des photos. Le menu de l'appareil est très facile à utiliser et permet de personnaliser les niveaux sonores des touches, l'heure, la qualité d'image et tous les autres paramètres très simplement, le menu est en français.

La coque durcie donne un sentiment de solidité et la paluche, relativement imposante, renforce cette impression. L’insertion de la carte SD se fait par le basculement d’une trappe dans  la partie inférieure de l’enregistreur. L’enregistrement s’enclenche par une pression sur la touche correspondante ou par utilisation de la télécommande. Celle-ci ne possède que 2 boutons (mais qui regroupe les 2 fonctions essentielles) à savoir la mise en route et arrêt de l’enregistrement et le mode d’acquisition souhaité.

Le zoom est fonctionnel pour les résolutions WVGA et 720P mais reste inerte en mode 1080p. Un appui maintenu sur le zoom ne conserve pas cependant une fluidité de celui-ci, l’avance étant légèrement saccadée.

Le mode photo est convenable, de part son semi grand angle, les images ne sont pas trop déformées et la résolution est correcte pour chacun des 2 modes. En zoom maximum, un bruit apparaît sur les 2 modes de photos mais cela est logique au vue de la taille du capteur.

Paluche en zoom maximum et au format d'enregistrement de 8 millions de pixels



Paluche en zoom maximum et au format d'enregistrement de 5 millions de pixels

Télécharger les deux photos en fichiers natifs dans ce zip



Les acquisitions vidéos au format Mov peuvent être récupérées soit en retirant la carte SD et en la plaçant dans un lecteur de carte (la suppression des fichiers ne nuit pas au bon enregistrement suivant des vidéos) soit en connectant l’enregistreur à l’ordinateur par la fiche USB. L’enregistreur est alors considéré comme un disque externe. La connectique USB permet également un branchement sur poste de TV et la visualisation en lecture directe.

En utilisation « ordinaire » les images en FullHD sont d’une bonne définition et d’une netteté satisfaisante. On constate une légère saturation des couleurs vers le jaune mais l’ensemble reste agréable à regarder sans trop trahir la réalité.

Zoom d’un panneau d’affichage dans une acquisition en 1080:



Le faible encombrement de l’ensemble permet de le positionner presque n’importe où puisque l’enregistrement peut être déclenché par la télécommande. Le repère pour placer l’image horizontale sur la paluche est bien visible et pratique même si l’écran LCD permet d’en contrôler l’orientation. Le fil solide de liaison entre paluche et enregistreur permet d’assurer une bonne connectique. Avec le changement d’exposition, l’autofocus de la paluche réagit bien. Son ouverture/fermeture est progressive et adapté à la source lumineuse.

CPPro HD en mode modélisme.

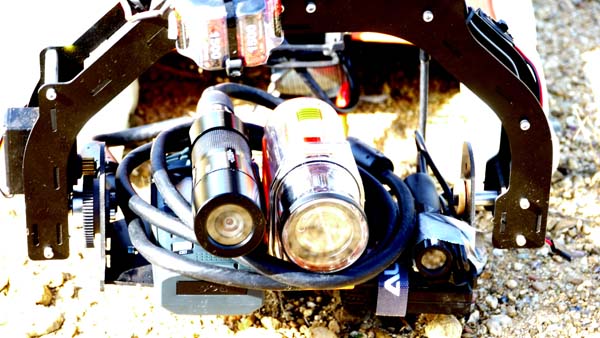

(CP Pro HD et contourHD côte à côte)

L’exploitation de l’ensemble est plus délicate en modélisme. En effet le "long" fil devra être la source d’une attention particulière pour ne pas se prendre dans des pièces en mouvements. La paluche réagit bien en mode d’utilisation normale sur avion ou voiture RC mais se trouve également soumis à des ondulations lors de son placement sur un hélicoRC comme la plupart des caméras embarquées. Il demeure un léger flou de bougé sur les images de premiers plans lorsque la machine prend de la hauteur, flou qui disparaît quand le plan se rapproche de la paluche. La définition est bonne au regard de la dimension des images d’acquisition : en mode 1080p, la définition est meilleur qu’en WVGA mais inversement, le flou et autre difficulté de netteté ou exposition sont plus voyants qu’en WVGA. Le bon compromis semble de filmer en 720P, image qui adoucie les prises de vue aérienne toute en gardant une bonne résolution de l’ensemble, bien que le mode 1080 offre une image satisfaisante dans la plupart des situations.

Image de la CP Pro en 1080p avec correction gamma et colorimétrique.

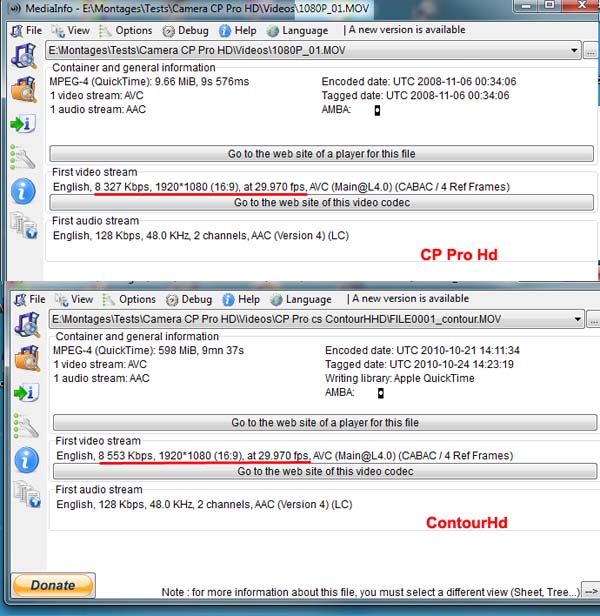

La contourHD donne une définition d'image pratiquement identique à la CP Pro HD tant dans la qualité de l'image que son débit d'enregistrement (voir un taux de transfert légèrement supérieur) :

  Les ondulations sont présentes dans les 2 enregistrements et les images sont d'une définition identique. Le plus irait à la contourHD moins encombrante mais sans possibilité de contrôle de l'image en direct ni un déclenchement de l'enregistrement à distance. De plus, les paramétrages de la contourHD (contraste ....) nécessitent la présence d'un ordinateur alors que la CPPro peut se configurer en direct.

Tableau d’évaluation

Note générale /10	7.0
Qualité d'image	8
Sensibilité	6.5
Ergonomie	7.5
Qualité des automatismes	6.5
Débrayages	-
Connectiques	8
Audio	5.0
Viseur / LCD	7
Zoom	5
Autonomie	8.0
Robustesse	8.0
Rappport Qualité / Prix	7.0



Points positifs :
Bonne restitution des couleurs.

Bonne restitution des images dans les différents modes d'acquisition.

Simplicité de navigation dans le menu entre les différents modes d'enregistrement.

Paramétrage possible de la netteté, colorimétrie et du contraste.

Points négatifs :
Ondulation des captures vidéos effectuées avec la caméra placée sur hélicoRC.

Paluche, enregistreur et cordon reste encore encombrant pour une pratique en modélisme.

Prix encore conséquent.



Conclusion

Bonne robustesse (connectique durcie), fiabilité, un relativement faible encombrement sont les premiers points qui apparaissent quand on utilise la CP Pro. On constate, si on l’utilise en mode photo, en zoom maximum, un bruit présent sur les 2 modes de photos mais cela est logique au vue de la taille du capteur. On évitera donc d’utiliser toute la longueur de la focale afin de conserver une définition d'image correcte. Le volume de l’ensemble reste conséquent dans une exploitation modéliste. L’enregistreur est plus volumineux que celui de la SUVCam mais moins encombrant que celui de la POV, 2 caméras paluches filmant en qualité SD de génération antérieure. Les paramétrages possibles de la netteté et colorimétrie rendent cette paluche polyvalente et adaptable à la majorité des différentes conditions météos pendant des prises de vue.

Cet ensemble paluche et enregistreur permet d’obtenir des images dans une acquisition FullHD de bonne tenue. La netteté et la définition des acquisitions est bonne, le tout dans un paramétrage simple d’utilisation. L’ensemble apparaît comme plus délicat à exploiter dans une utilisation de modélisme de part le « volume » engendré.  Le poids n’est pas encore un handicap mais ne doit cependant pas être négligé. Comme dans l’ensemble des autres tests effectués pour des caméras embarquées, l’exploitation plus particulière sur un hélicoRC est plus délicate de par l’apparition d’ondulation résultante de la fréquence de rotation du rotor. Si la paluche peut se loger facilement, le cordon et l'enregistreur devront eux, trouver une place protéger des projections d'eau et de poussières.

La CP Pro HD est une paluche HD de faible encombrement, facile d’utilisation et fiable. Si la caméra est waterproof, l’enregistreur ne l’est. Les acquisitions restituent une bonne qualité d’image dans les 3 modes d’enregistrements possibles. Le mode WVGA pourra être exploité pour obtenir une durée d’enregistrement plus conséquente qu’en utilisant les modes HD. Le mode photo restitue également des bonnes images sans trop de déformation dû au grand angle.

Test réalisé avec la participation de Modélisme 66

Remerciement à AMCTec pour le prêt de ce matériel. Vous pouvez retrouver ici pour des informations complémentaires :

http://www.secutec.fr/Enregistrement-video-et-audio-Camera-sport/c50_32/p434/product_info.html

Jean-Yves Bort

Octobre 2010
