XLR femelle , c'est quoi les broches ?

bonjour.

J'ai commandé des fiches XLR et Jack, Afin de me faire un cable XLR Fem -> Jack Stereo 3.5 mm

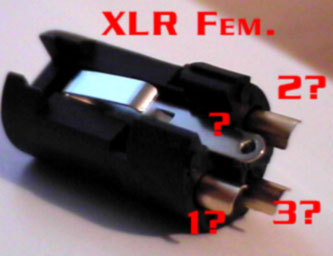

J'ai pris une XLR Femelle Neutrik (pas simple à démonter quand on connait pas ! )
et la, surprise .... sur le schéma qui avait été publié on parle de 1, 2 et 3 à souder sur Corps, anneau, pointe du jack 3.5mm

pourquoi j'en ai 4 moi ! je suppose que le ? c'est la "masse" (tresse blindée autour du cable).

Mais dans ce cas, je la soude où sur le jack.

Merci de votre aide.



bon, j'ai soudé ! et globalement ça fonctionne mais j'ai un petit "grésillement", sauf qd je tiens le micro à la main !! ( c'est un micro de chant thomson pourri qui me sert à tester mon cable
c'est un peu aléatoire ?
ça peut venir d'où ? micro merdique, mon cable mal soudé ?



Merci de ta réponse.

qd tu décris, strap entre .... c'est ce qu'il faut faire pour éviter ou c'est ce qui provoque ?



ok, c'est bien ce que j'ai fait
donc, soit c'est mal fait, soit le micro est pourri , ce qui est bien possible !! vu le prix ... 15€chez auchan

je vais attendre de recevoir le K6.



NB: la résistance de 150 ohms ne sert que dans le cas d'un micro statique genre K6/ME64 ou 66 pour éviter de saturer le circuit d'entrée micro du caméscope.



Merci.
c'est effectivement le schéma dont je me suis servi pour souder.
J'ai soudé en plus la tresse de masse sur la broche '4' de l'image que j'ai postée plus haut et côté jack, la masse sur le corps.

Le cable que j'utilise est du cable pour micro, commandé chez radiospares.

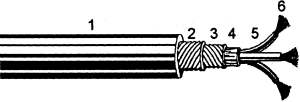

Dessin:
1: gaine en PVC mat Æ 4,8 mm ±0,15 mm
2: blindage n°1: fils de cuivre (0,10 mm)
3: blindage n°2: fils de cuivre (0,10 mm)
4: séparation en fibre viscose
5: gaine de protection des conducteurs en PVC
6: 3 conducteurs en fils de cuivre
(96 x 0,05 mm/0,19 mm2).


Le jack 3.5 est en jack noir et or neutrik NYS231B
La XLR femelle est une neutrik NC3FX-HD 3 points, étanche



non, mais vu que le 2 cables arrivent sur la même broche du jack et sont soudés dessu ça revient au même non ? (corps du jack)



bon :
K6 et M66 reçus, branchés : pas de ronron !!!

ça venait du micro pourri utilisé pour le test ! ouf .....



Parasite : ATM33a (prise XLR) / XM2 (minijack)

J'ai lu les différentes interventions dont j'ai fait une synthèse pour néophyte comme moi.
Malgré tout : "I need some help !"


Contexte.

- Camescope Canon XM2 neuf
- micro ATM33a neuf
- utilisation : reportage / interviews de qualité

Je cherche un câble micro de 3 mètres avec d'un côté une prise XLR femelle (destinée à être bracnhée sur le micro) ; de l'autre côté un minijack stéréo mâle pour brancher sur le camescope ;
afin que le son mono soit enregistré sur les deux pistes (gauche/droite) du camescope simultanément au moment de la prise.


J'ai fait faire le montage hier à un trechnicien (magasin de musique) qui a opéré avec le matériel suivant :
- un câble composé de deux petits câbles accolés (stéréo non blindé) avec un mini jack stéréo d'un côté et 2 fiches ( 1 rouge et une blanche) de l'autre côté
Il a coupé les deux fiches (rouge et blanche) et a branché une prise XLR femelle
- prise XLR femelle

Notons que "deux câbles accolés sans blindage = ronflette et parasites assurés !!!" (voir forum)

J'ai effectué quelques essais hier et ce matin : effectivement, un
parasitage énorme du son lorsque je prends le micro en main et parfois même sans le prendre en main. Une vraie catastrophe sonore !

Je suis parti ce matin voir ce bon monsieur et lui ai présenté l'anomalie. Son argument choc a été de me dire que ça parasitait "parce que votre jack est stéréo alors que le câble et le micro sont Mono, y a un point mort..., c'est pour ça que ça parasite"

Superbe réponse ma foi



Je souhaiterais donc avoir un argument blindé à lui présenter afin qu'il arrête de me prendre pour une buse et qu'il me fasse un montage professionnel digne de ce nom avec le matériel adéquate, soit:
- un câble blindé de 3 mètres
- une fiche XLR femelle
- un minijack stéréo mâle 3.5

Peux-tu m'aider Saint Kro ? Please !!!
(schéma de montage du câble...)
Est-ce que ce schéma peut aider mon "Bon Monsieur" ? :



Par ailleurs :
1. Que signifie disymétriser par transfo juste avant d'attaquer mon entrée micro (Jack 3,5) ???

2. En réference avec le sujet "Connecteur xlr jack 3.5 pour atm835b" est-ce qu'avec un XM2 et un ATM33a j'ai besoin de faire le montage décrit dans ce sujet? Si oui à quoi ça sert ! ?
La capacité sert à supprimer la composante continue fournie par les prises de type "plug-in power".
Est ce que le XM2 a ce genre de prise ?
