fabriquer un boitier étanche sûr et solide

Bonjour. Nombreux sont les plongeurs qui achètent un caméscope de façon à pouvoir l’intégrer dans un tube et/ ou qui pensent qu’il n’y à pas d’autre solution. J’ai fabriqué trois caissons qui sont toujours étanches et utilisés encore aujourd’hui + de 15ans après. Le premier en résine (très compliqué) pour une camera d’épaule Sony la CCD V8AF, puis le second pour une Canon et pour terminer le troisième pour la Sony PC10. Habituellement après cinq années de bon service je revendais le tout, caméscope, accessoires et boîtier pour le prix du caméscope ce qui explique. Si l’idée vous venais d’en faire un … Pour faire simple voici comment faire : il faut découper des plaque en altuglas (2cm épais) comme pour un cube, puis faire faire un épaulement pour l’assemblage et garantir la rigidité le tout vissé, goupillé, et collé. La dernière plaque (le couvercle) faire usiner une gorge pour un gros joint torique, fixer des attaches, pour les commandes faire faire par un tourneur des axes avec doubles joints toriques. Avec 2cm d’épaisseur c’est du solide, et le poids est un allié (Achimed) environ 6,5Kg avec le caméscope, grand angle et batterie de 3h ! Et dans l’eau 0g ! Et si vous êtes un peu maniaque comme moi, le tout recouvert de résine et une peinture pour faire très pro! Autre avantage toutes les commandes sont disponibles M/A, rec/stop, zoom av/ar et visualisation en direct sur l’écran!
Il y a quand même un inconvénient il faut beaucoup de temps et de rigueur pour un bon résultat.

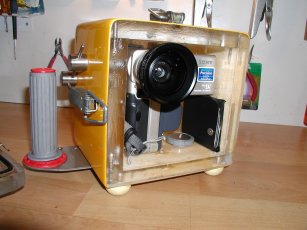

Ci-joint une photo.

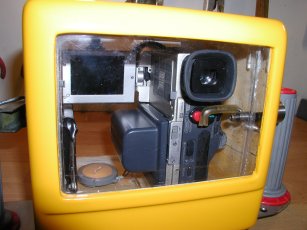

Photo vue de face

ci joint une photo vue de face. On peut y distinguer les vis, les goupilles,l'usinage, et voir les plaques en inox fixées à l'interieur pour équilibrer le boiter, le camescope, le grand angle, les fixations, les commandes et les poignées et les traces du joint sur la graisse silicone.



joint torique...

D'accord (et bravo!)pour ton montage, Mais ou trouves tu les joints toriques????

Ciao



joints toriques

Bonjour, suivant le lieu ou tu habites, avec les pages jaunes tu recherches "joints toriques" et tu trouvera des detaillants qui te les feront payer trois sous six pieces ou un grossite qui pour trois quatres joints te les donnerons.



et pour les boutons?

Bonjour
merci pour les infos, moi j'étais plutôt parti pour utiliser des ILS mais ton system purement mécanique me séduit d'avantage. Par contre où trouve tu les boutons et mollettes qui vont avec les joints toriques, au même endroit?



non je les ai fait faire par un tourneur, deux axes en inox avec deux gorges par axe pour les joints toriques, du diamètre 10 . (Mais t'inquiete pas, ils ont l'habitude et puis ce n'est pas la ruine environ 10€ l'axe). il faut voir avec des sociétés de mécanique de precision specialisée dans les moules à injection. Je sais aussi qu'il y en à en vente sur des sites spécialisés dans la fabrication de caisson de plongée... mais c'est plus cher!



ILS

Moi j'ai utilisé des ILS : pas de liaison mécanique = moins de risque de fuite...



ILS

Et le circuit avec les ILS, il faut s'y connaitre un peu quand même, non?



BRICOLAGE LANC

Pour mon caisson, j'ai monté un kit Lanc grace a ce site: http://telecommande.lanc.free.fr/
Le lien n'a plus l'air valide...
Il faut souder les fils des ILS sur le circuit en remplacement des boutons poussoirs.
Après, tu commande le camescope avec un ou plusieurs aimants : REC/STOP, Zoom AV/AR, Marche/Pause.

Je n'ai pas trop le temps en ce moment, mais je mettrai des photos sur le forum d'ici quelques semaines



ILS

attention avec une epaisseur de deux cm, est ce que les I.L.S. fonctionneront avec un aimant?



ILS

sans problème, les miens déclenchent lorsque l'aimant est à environ 3 centimetres...
Tu trouves des aimants puissants dans les haut-parleurs en panne, ou dans les magasins d'électronique(mais c'est + cher!).
Tu peux voir aussi sur les sites de CONRAD ou RADIOSPARE

A+



Bonjour , bonjour. Je me demandais :

As-tu fait des essais de profondeur ? Et jusqu'où pense tu que l'on puisse descendre avec un caisson en 2cm d'épaisseur ?



Pour la profondeur, j'ai testé à 40 : non problemo, c'est un ratio volume/épaisseur qu'il faut maitriser, mais ça je ne saurait pas le calculer. Mon caisson fait 25 cm de long, et 16 de diametre. Epaisseur 16mm, épaisseur du verre avant et arrière : 10mm.
Avec ces proportions, je pense pouvoir faire 60m car elles sont supérieures à d'autres caissons donnés pour 60...



super. Bon, et au risque de passer pour un inculte c'est quoi un ILS ?
